Plug & Play-Adapter für Hochpegel-Signal und Strom über ISO, 3 Meter

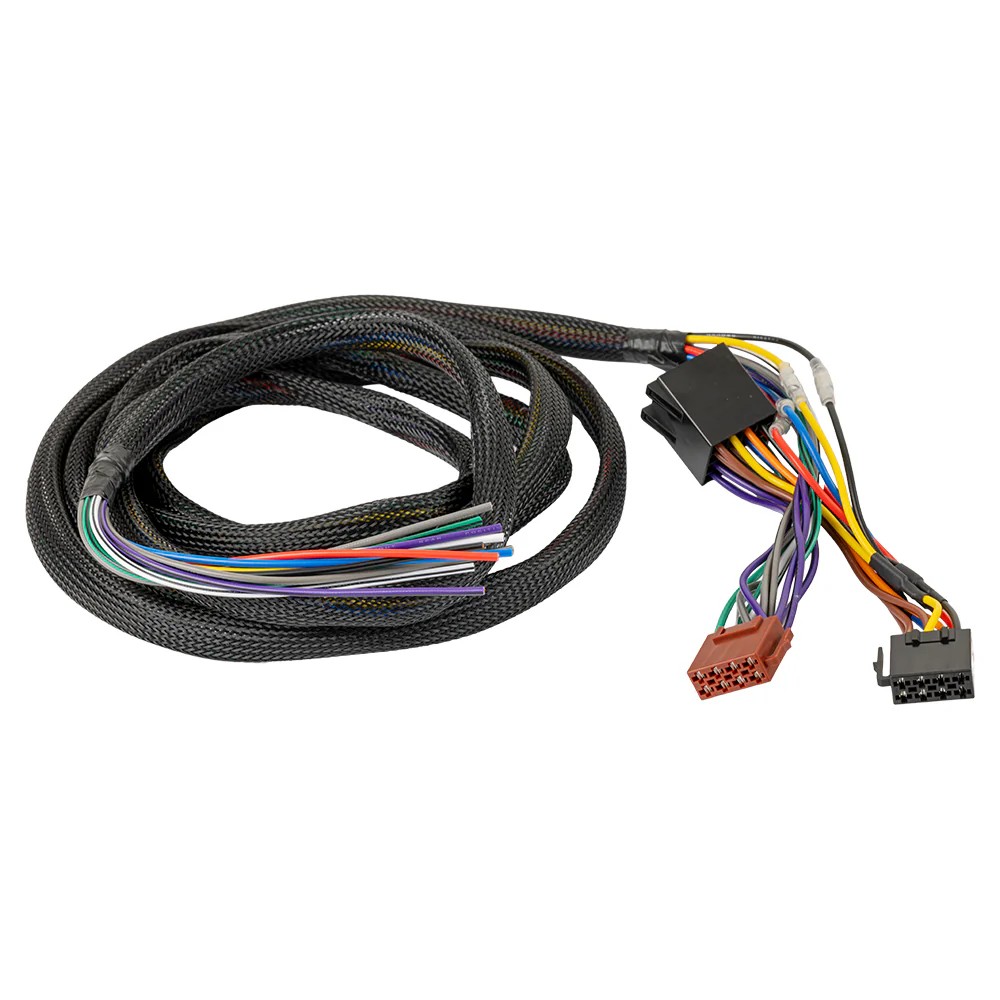

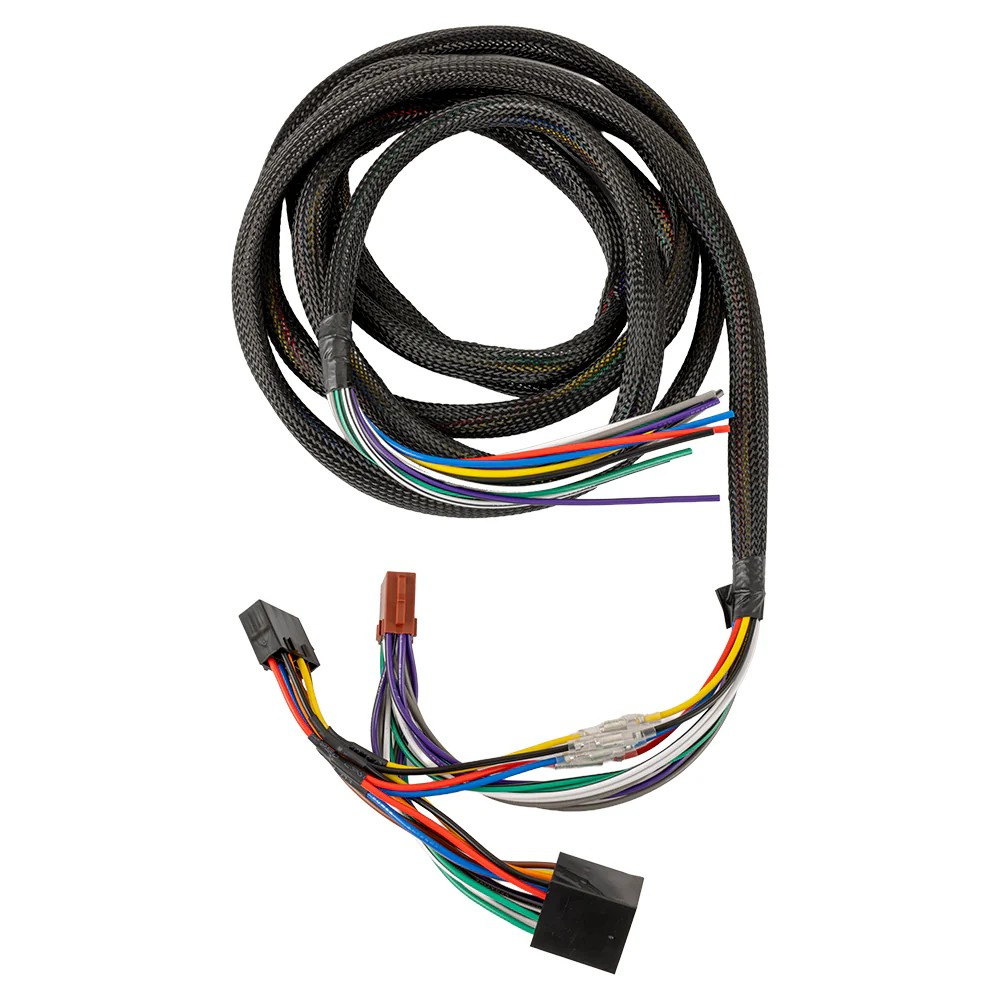

Auto-Connect UNIHLISO3 ist eine Plug & Play-Leitung, die es einfach macht, einen Verstärker oder DSP in ein Originalsystem zu integrieren, ohne in die Fahrzeugverkabelung eingreifen zu müssen. Der Adapter wird über ISO-Stecker angeschlossen und liefert sowohl Hochpegelsignal von den Lautsprecherausgängen als auch die notwendigen Stromanschlüsse im selben Kabel. Mit einer Länge von 3 Metern bietet es eine gute Flexibilität bei der Platzierung der Ausrüstung, beispielsweise unter dem Sitz oder im Kofferraum, während die Installation sauber, klar und vollständig rückbaubar bleibt.

• Plug & Play-Adapter über ISO-Stecker
• Lieferung von Hochpegelsignal für DSP und Verstärker
• Eingebaute Stromanschlüsse: +12V, Masse, Remote und Zündung
• 3 Meter Kabellänge für flexible Installation
• Farbcodiert nach Standard für einfache Anschlussarbeit
• Keine Schnitte oder Modifikationen an der Originalverkabelung
• Passt zu ISO-basierten T-Kabeln
• Ermöglicht komplett reversible Installation

Alles in einem für einfache Integration

UNIHLISO3 vereint sowohl Signal als auch Strom in einem Kabel. Das bedeutet, Sie erhalten Hochpegelsignal vom Originalfahrzeugsystem und gleichzeitig Zugriff auf +12V, Masse, Remote und zündungsabhängige Spannung zur Versorgung externer Geräte. Dies vereinfacht die Installation und reduziert den Bedarf an separater Verkabelung.

Flexible Installation

Mit einer Länge von 3 Metern gibt das Kabel die Freiheit, DSP oder Verstärker dort zu platzieren, wo es im Fahrzeug am besten passt. Das Kabel ist farbcodiert nach Standard, was die Identifikation jeder Verbindung vereinfacht und auch bei größeren Installationen strukturiertes Arbeiten ermöglicht.

Für Erweiterungen angepasst

Bei der Installation eines externen Verstärkers oder DSP mit eingebautem Verstärker kann der Adapter mit einer ISO-ISO-Lautsprecherverlängerung kombiniert werden. Dies ermöglicht es, das verstärkte Signal über die Originalfahrzeug-Lautsprecherkabel zurück zu senden, ohne neue Kabel bis zu den Türen zu ziehen.

Installationsanleitung

Gelb: +12V Dauerstrom
Schwarz: Masse
Blau: Remote out
Rot: Zündungsabhängiges +12V / ACC
Weiß: Links vorne +
Weiß/schwarz: Links vorne -
Grau: Rechts vorne +
Grau/schwarz: Rechts vorne -
Grün: Links hinten +
Grün/schwarz: Links hinten -
Lila: Rechts hinten +
Lila/schwarz: Rechts hinten -

Technische Daten

Typ: Plug & Play ISO-Adapter
Länge: 3 m
Anschlüsse: ISO (Ein-/Ausgang)
Signal: Hochpegelsignal Lautsprecher
Strom: +12V Dauerstrom (gelb), Masse (schwarz), Remote (blau), Zündung (rot)
