Plug & Play Adapter für Hochpegel-Signal und Stromversorgung über ISO, 5 Meter

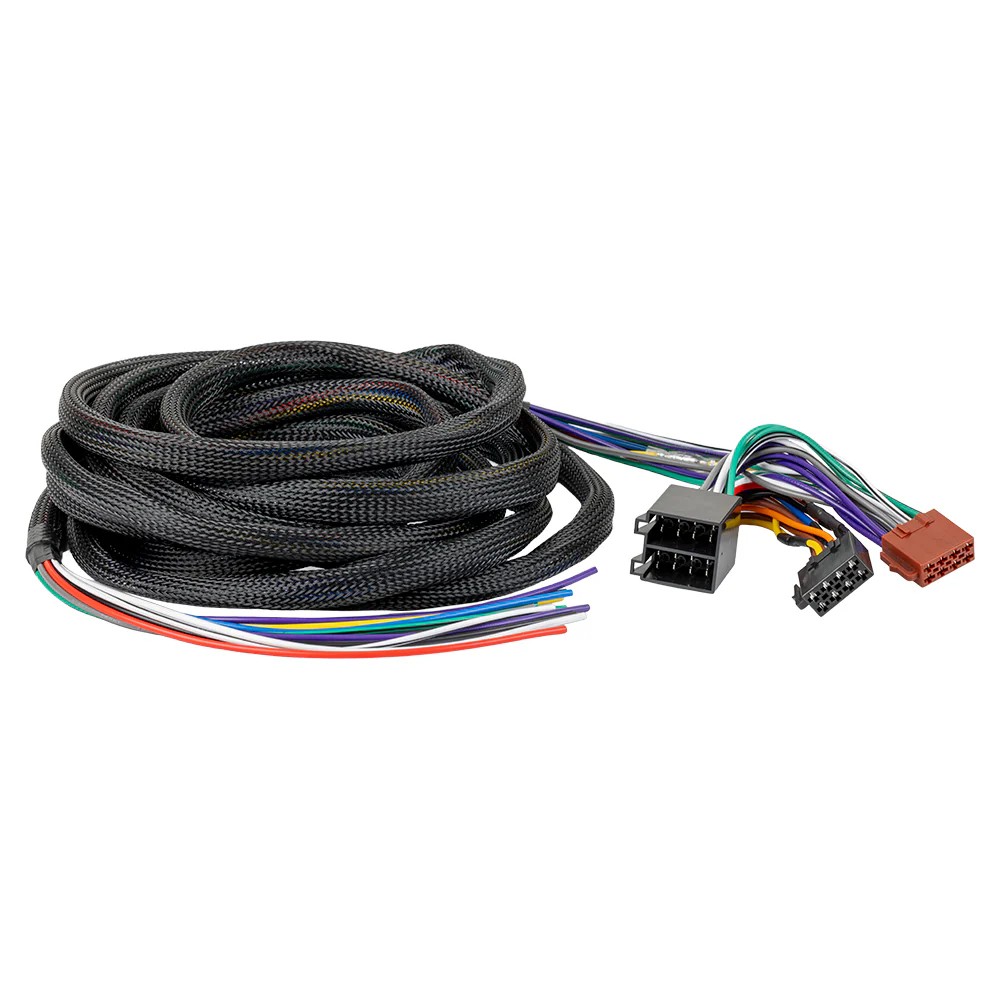

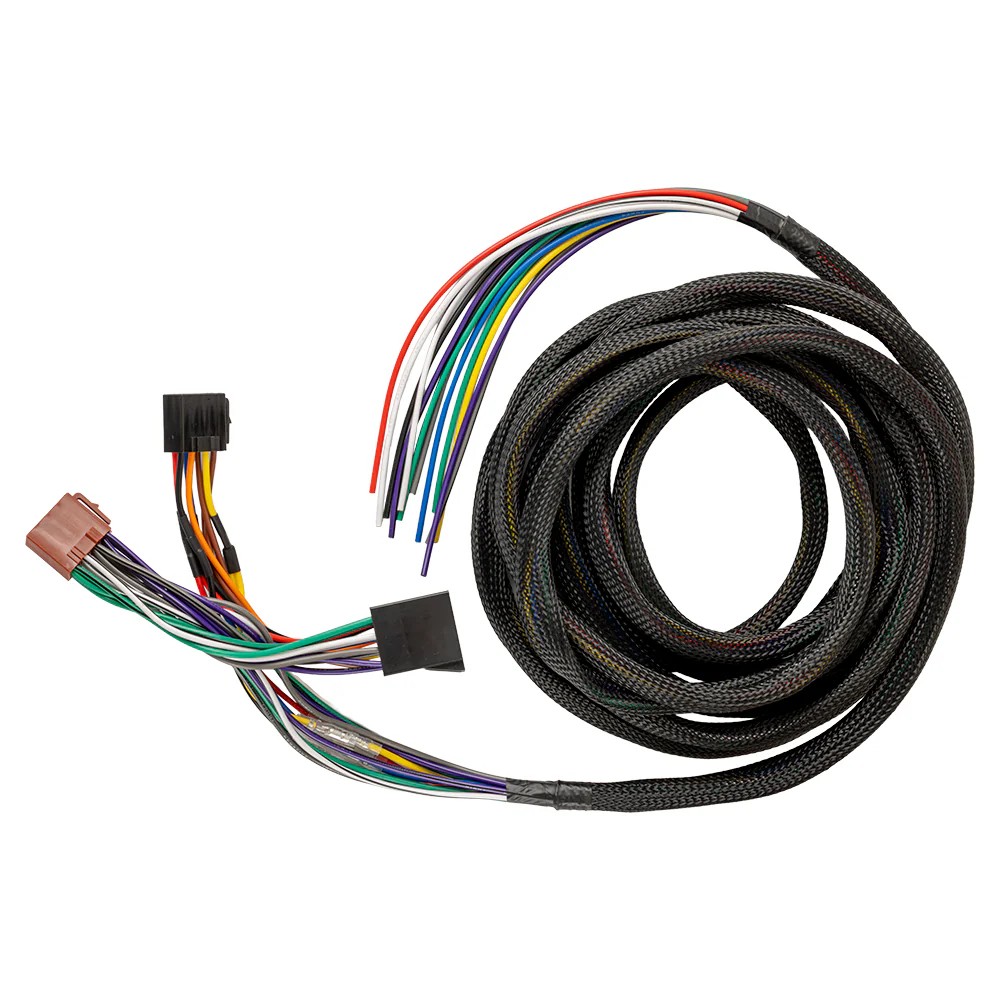

Auto-Connect UNIHLISO5 ist ein Plug & Play-Kabelsatz, der die einfache Integration einer Endstufe oder DSP in ein Originalsystem ermöglicht, ohne Eingriffe in die Fahrzeugverkabelung vornehmen zu müssen. Der Adapter wird über ISO-Stecker angeschlossen und liefert sowohl das Hochpegelsignal von den Lautsprecherausgängen als auch die notwendigen Stromanschlüsse im gleichen Kabel. Mit einer Länge von 5 Metern bietet er zusätzliche Flexibilität bei der Platzierung der Ausrüstung, beispielsweise unter dem Sitz oder im Kofferraum, während die Installation sauber, übersichtlich und vollständig rückbaubar bleibt.

• Plug & Play Adapter über ISO-Stecker
• Liefert Hochpegelsignal für DSP und Endstufe
• Eingebaute Stromanschlüsse: +12V, Masse, Remote und Zündung
• 5 Meter Kabellänge für flexible Installation
• Farbkodiert nach Standard für einfache Verbindung
• Kein Schneiden oder Modifizieren der Originalverkabelung
• Passt zu ISO-basierenden T-Kabeln
• Ermöglicht komplett rückbaubare Installation

Alles in einem für eine einfache Integration

Der UNIHLISO5 verbindet Signal und Strom in einem Kabel. Das bedeutet, dass Sie Hochpegelsignal aus dem Originalsystem des Fahrzeugs erhalten und gleichzeitig Zugang zu +12V, Masse, Remote und zündungssteuerter Spannung haben, um externe Geräte zu versorgen. Dies vereinfacht die Installation und reduziert den Bedarf an separater Verkabelung.

Flexible Installation

Mit einer Länge von 5 Metern bietet das Kabel noch mehr Freiheit, DSP oder Endstufe dort zu platzieren, wo es im Fahrzeug am besten passt. Das Kabel ist standardmäßig farbcodiert, wodurch jede Verbindung leicht identifizierbar ist und strukturiertes Arbeiten auch bei umfangreicheren Installationen möglich wird. Die gelben und schwarzen Leiter können auf der T-Kabel-Seite getrennt werden, wenn ein dickeres Stromkabel direkt von der Batterie gezogen werden muss, und auch Remote- und Zündungsleiter sind mit Steckern für einfaches Umschalten oder Trennen versehen.

Für Erweiterungen ausgelegt

Bei der Installation einer externen Endstufe oder DSP mit eingebauter Endstufe kann der Adapter mit einer ISO-ISO-Lautsprecherverlängerung kombiniert werden. Dadurch ist es möglich, das verstärkte Signal über die originalen Lautsprecherkabel des Fahrzeugs zurückzusenden, ohne neue Kabel zu den Türen ziehen zu müssen.

Installationsanleitung

Gelb: +12V ständige Versorgung
Schwarz: Masse
Blau: Remote-Ausgang
Rot: Zündungsabhängige +12V / ACC
Weiß: Links vorne +
Weiß/Schwarz: Links vorne -
Grau: Rechts vorne +
Grau/Schwarz: Rechts vorne -
Grün: Links hinten +
Grün/Schwarz: Links hinten -
Lila: Rechts hinten +
Lila/Schwarz: Rechts hinten -

Technische Daten

Typ: Plug & Play ISO Adapter
Länge: 5 m
Anschlüsse: ISO (Ein-/Ausgang)
Signal: Hochpegelsignal Lautsprecher
Stromversorgung: +12V konstant (gelb), Masse (schwarz), Remote (blau), Zündung (rot)
