DSP im Auto: vom Signal zum fertigen Klang

Der DSP kann hinter einem normalen Autoradio sitzen, über einen High-Level-Eingang an das originale Fahrzeugsystem angeschlossen werden oder eigenständiger als Headunit genutzt werden, zum Beispiel mit Bluetooth, digitaler Quelle oder separatem Mediaplayer. In einem klangorientierten Einbau wird der DSP häufig für Balance, Timing und Bühnenabbildung genutzt. In einem SPL-Setup ist er mindestens genauso wichtig für Filter, Pegel und Schutz, damit die Komponenten auch bei hoher Lautstärke unter den richtigen Bedingungen arbeiten.

Der Arbeitsablauf ist im Großen und Ganzen unabhängig vom Ziel gleich: zuerst das richtige Signal, dann korrektes Routing, passende Trennungen, richtige Laufzeitkorrektur und zuletzt EQ. Dieser Guide geht die Reihenfolge durch, erklärt die Begriffe und zeigt, was du unterwegs kontrollieren solltest.

Es lohnt sich außerdem, zwischen einer sicheren Grundeinstellung und einer kompletten Feinabstimmung zu unterscheiden. Für viele Systeme sind Schritt 1 und 2 die absolut wichtigsten: Routing und Trennungen. Dort stellst du sicher, dass das richtige Signal zum richtigen Lautsprecher geht, dass jedes Chassis den passenden Arbeitsbereich bekommt und dass das System nicht falsch belastet wird. Wenn hier etwas falsch ist, kann der Klang sofort schlecht werden, und im schlimmsten Fall können Lautsprecher oder Subwooferchassis Schaden nehmen. Laufzeitkorrektur und EQ machen einen großen Unterschied, wenn das System geschlossener und ausgewogener spielen soll, bauen aber darauf auf, dass die Grundlage bereits stimmt. Deshalb gehen wir die gesamte Kette in technisch richtiger Reihenfolge durch, vom Signal bis zum fertigen Klang.

Was macht ein DSP in einem Soundsystem?

DSP steht für digitaler Signalprozessor. Er nimmt ein Audiosignal entgegen, verarbeitet es und sendet das passende Signal an den richtigen Endstufenkanal und Lautsprecher weiter.

Mit einem DSP kannst du zum Beispiel:

• steuern, welches Signal an welchen Kanal geht
• den Klang zwischen Hochtöner, Mitteltöner, Midbass und Subwoofer aufteilen
• Lautsprecher laufzeitkorrigieren, die unterschiedlich weit vom Hörer entfernt sitzen
• Pegel zwischen verschiedenen Teilen des Systems anpassen
• die Tonalität mit EQ korrigieren
• Lautsprecher und Subwooferchassis mit passenden Filtern schützen
• in leistungsstarken Anlagen mehr Kontrolle über die Signalpegel bekommen

Im Auto ist das besonders hilfreich, weil die Lautsprecher selten symmetrisch sitzen. Der Fahrer sitzt näher an der linken Seite, Türen und Verkleidungen beeinflussen den Klang, und der Subwoofer sitzt oft weit vom Frontsystem entfernt. Der DSP ist das Werkzeug, mit dem du das System kontrollierter bekommst.

Brauchst du einen DSP?

Genau hier anzufangen ist sinnvoll. Nicht jedes Car-HiFi-System braucht einen separaten DSP. Viele Aftermarket-Autoradios haben bereits gute Einstellungen für einfachere Einbauten, zum Beispiel Hochpassfilter, Tiefpassfilter, Subwooferpegel, Laufzeitkorrektur und EQ.

Ein separater DSP wird interessant, wenn du mehr Kontrolle brauchst, als das Radio bieten kann. Das kann der Fall sein, wenn:

• du ein aktives System mit separaten Kanälen für Hochtöner, Mitteltöner, Midbass und Subwoofer betreiben möchtest
• du das originale Autoradio behalten, das Soundsystem aber trotzdem ausbauen möchtest
• das Originalsignal summiert, gefiltert oder korrigiert werden muss
• du mehr und präzisere Frequenzweichenfilter brauchst
• du linke und rechte Seite separat steuern möchtest
• du ein SPL-System baust, bei dem Filter und Pegel wichtig sind, damit die Komponenten halten
• du den DSP als Headunit mit Bluetooth nutzen möchtest

Ein guter DSP erledigt die Arbeit nicht automatisch, gibt dir aber die Werkzeuge, um sie richtig zu machen.

Bestimme das Ziel des Soundsystems

Bevor du mit dem Einstellen beginnst, solltest du wissen, wobei dir der DSP helfen soll. Ein klangorientierter Einbau, ein kräftiges Alltagssystem und ein SPL-Setup können dieselben Grundwerkzeuge verwenden, die Ziele sind aber nicht immer gleich.

In einem klangorientierten Einbau geht es beim DSP oft um Balance, Fokus und darum, dass die Lautsprecher zusammen spielen. Stimmen sollen stabil stehen, der Bass soll sich ins Frontsystem integrieren und der Klang soll auch bei längerem Hören angenehm bleiben.

In einem SPL-Setup geht es mit dem DSP auch darum, das System richtig zu begrenzen. Der richtige Hochpass, Tiefpass, Subsonic-Filter und eine saubere Gain-Struktur können den Unterschied ausmachen zwischen einem System, das lange kräftig spielt, und einem Einbau, der schlecht klingt und Komponenten beschädigt.

Das eine schließt das andere nicht aus. Ein starkes System kann trotzdem kontrolliert klingen, und auch ein Klangsystem muss vor falschen Einstellungen geschützt werden.

Begriffe, die du vor dem Start kennen solltest

Dies ist eine kurze Begriffsliste, damit der Rest des Guides leichter zu verfolgen ist.

Signal und Anschluss

Input
Das Signal, das in den DSP hineingeht. Es kann von Cinch/RCA, einem High-Level-Eingang, Bluetooth, einem digitalen Eingang oder einer anderen Signalquelle kommen.

Output
Das Signal, das vom DSP zur Endstufe oder zu integrierten Endstufenkanälen ausgegeben wird.

Hi-Input / High-Level-Eingang
Eingang, der ein verstärktes Signal von Lautsprecherkabeln entgegennimmt. Häufig bei Verwendung eines originalen Autoradios.

RCA / Low-Level
Nicht verstärktes Audiosignal, also ein Low-Level-Signal von einem Aftermarket-Radio oder einer anderen Audioquelle.

Vollbereichssignal
Ein Signal, das den gesamten oder große Teile des Frequenzbereichs enthält. Damit lässt sich oft am einfachsten arbeiten.

Kanäle und Steuerung

Kanal
Ein separater Signalweg, zum Beispiel linker Hochtöner, rechter Midbass oder Subwoofer.

Routing
Wie die Eingänge im DSP mit den Ausgängen verbunden werden - welcher Eingang an welche Ausgänge geht.

Aktives System
Ein System, bei dem jeder Lautsprecher oder Lautsprechertyp von eigenen Endstufenkanälen angetrieben und im DSP elektronisch getrennt wird

Trennungen und Filter

Hochpassfilter
Lässt höhere Frequenzen durch. Wird verwendet, um zum Beispiel Hochtöner, Mitteltöner und Midbass vor zu tiefen Frequenzen zu schützen.

Tiefpassfilter
Lässt tiefere Frequenzen durch. Wird häufig für Subwoofer verwendet.

Bandpassfilter
Eine Kombination aus Hochpass und Tiefpass. Wird verwendet, wenn ein Lautsprecher nur einen bestimmten Bereich spielen soll, zum Beispiel ein Mitteltöner.

Flankensteilheit
Wie stark der Filter außerhalb des gewählten Bereichs absenkt, angegeben in dB/Oktave.

Subsonic- / Infrasonic-Filter
Ein Hochpassfilter im Bassbereich, der die allertiefsten Frequenzen absenkt. Besonders wichtig in SPL-Setups und Bassreflex-Subwoofern, bei denen das Subwooferchassis unterhalb der Abstimmung sonst unkontrolliert arbeiten kann.

Oktave
Eine Verdopplung oder Halbierung der Frequenz. Von 1 kHz auf 2 kHz ist eine Oktave nach oben. Von 80 Hz auf 40 Hz ist eine Oktave nach unten.

dB/Oktave
Gibt an, wie schnell ein Filter pro Oktave absenkt. Ein Filter mit 24 dB/Oktave dämpft also stärker als ein Filter mit 12 dB/Oktave.

Phase
Wie Schallwellen verschiedener Chassis aufeinandertreffen. Eine falsche Phase kann dazu führen, dass der Klang um die Trennung herum Druck verliert oder dünn wird.

Phasendrehung / Polarität
Plus und Minus vertauschen oder die Phase im DSP drehen. 180° ist eine Phasendrehung.

Summieren / Summierung
Wenn zwei Signale oder zwei Chassis zusammenarbeiten. Wird sowohl für Signale im DSP als auch dafür verwendet, wie Lautsprecher zusammen spielen.

Zeit, Phase und Pegel

Laufzeitkorrektur
Verzögerung bestimmter Kanäle, damit der Schall verschiedener Lautsprecher den Hörer gleichzeitig erreicht.

Phase
Wie Schallwellen verschiedener Lautsprecher zusammenwirken. Phasenprobleme können dazu führen, dass Klanganteile verschwinden oder Druck verloren geht.

Polarität
Plus und Minus am Lautsprecher. Falsche Polarität sorgt dafür, dass Lautsprecher gegeneinander arbeiten und aus der Phase geraten.

Gain / Pegel
Wird verwendet, um Signalpegel zwischen Quelle, DSP und Endstufe abzugleichen. Gain ist kein normaler Lautstärkeregler.

Clipping
Wenn das Signal zu stark wird und Verzerrungen entstehen. Clipping klingt oft schlecht und kann sowohl Lautsprecher als auch Subwooferchassis beschädigen.

EQ
Equalizer. Wird verwendet, um ausgewählte Frequenzbereiche anzuheben oder abzusenken und den Frequenzgang auszugleichen.

Parametrischer EQ
EQ, bei dem du für jeden Filter Frequenz, Gain und Q-Wert selbst auswählst.

Frequenz / Mittenfrequenz
Der Punkt im Frequenzbereich, von dem der EQ-Filter ausgeht. Bei einem Peak-Filter ist es die Mitte des Bereichs, der angehoben oder abgesenkt wird.

Gain
Wie stark ein EQ-Filter anhebt oder absenkt, angegeben in dB.

Q-Wert
Wie schmal oder breit ein EQ-Filter arbeitet. Ein hoher Q-Wert beeinflusst einen schmalen Bereich, ein niedriger Q-Wert einen breiteren Bereich.

Low-Shelf
Ein breiter EQ-Filter, der den Bereich unterhalb einer gewählten Frequenz beeinflusst. Wird häufig genutzt, um Basspegel oder Wärme im Klang anzupassen.

High-Shelf
Ein breiter EQ-Filter, der den Bereich oberhalb einer gewählten Frequenz beeinflusst. Wird häufig genutzt, um Helligkeit oder Luftigkeit anzupassen.

Signal, Anschluss und Pegel kontrollieren

Viele Probleme bei der DSP-Einstellung beginnen, bevor man das Menü überhaupt geöffnet hat. Falscher Anschluss, falscher Kanal, falsche Polarität, zu viel Gain oder ein ungewöhnliches Originalsignal können den Rest der Einstellung erschweren.

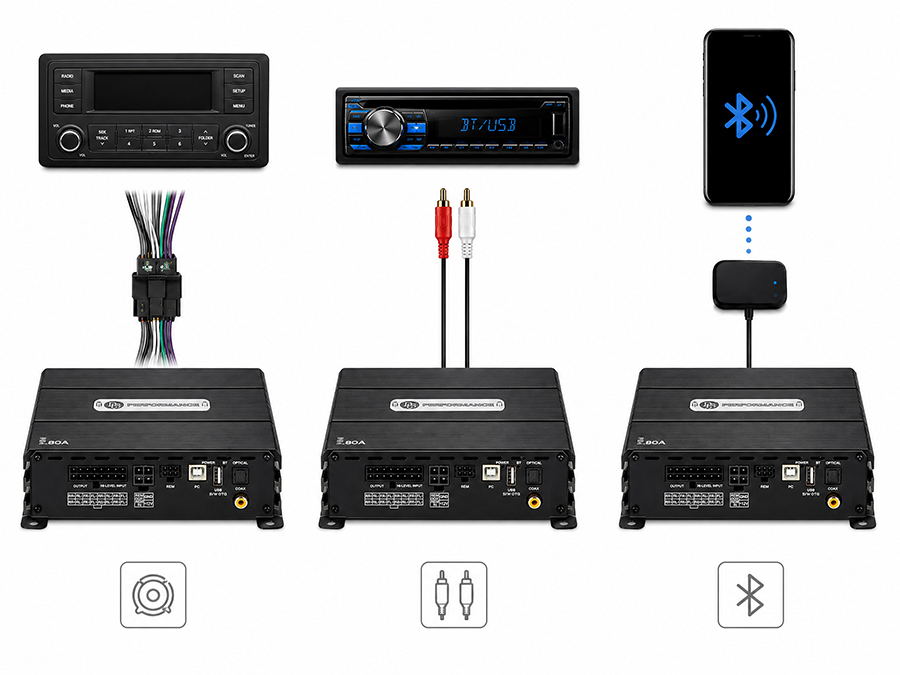

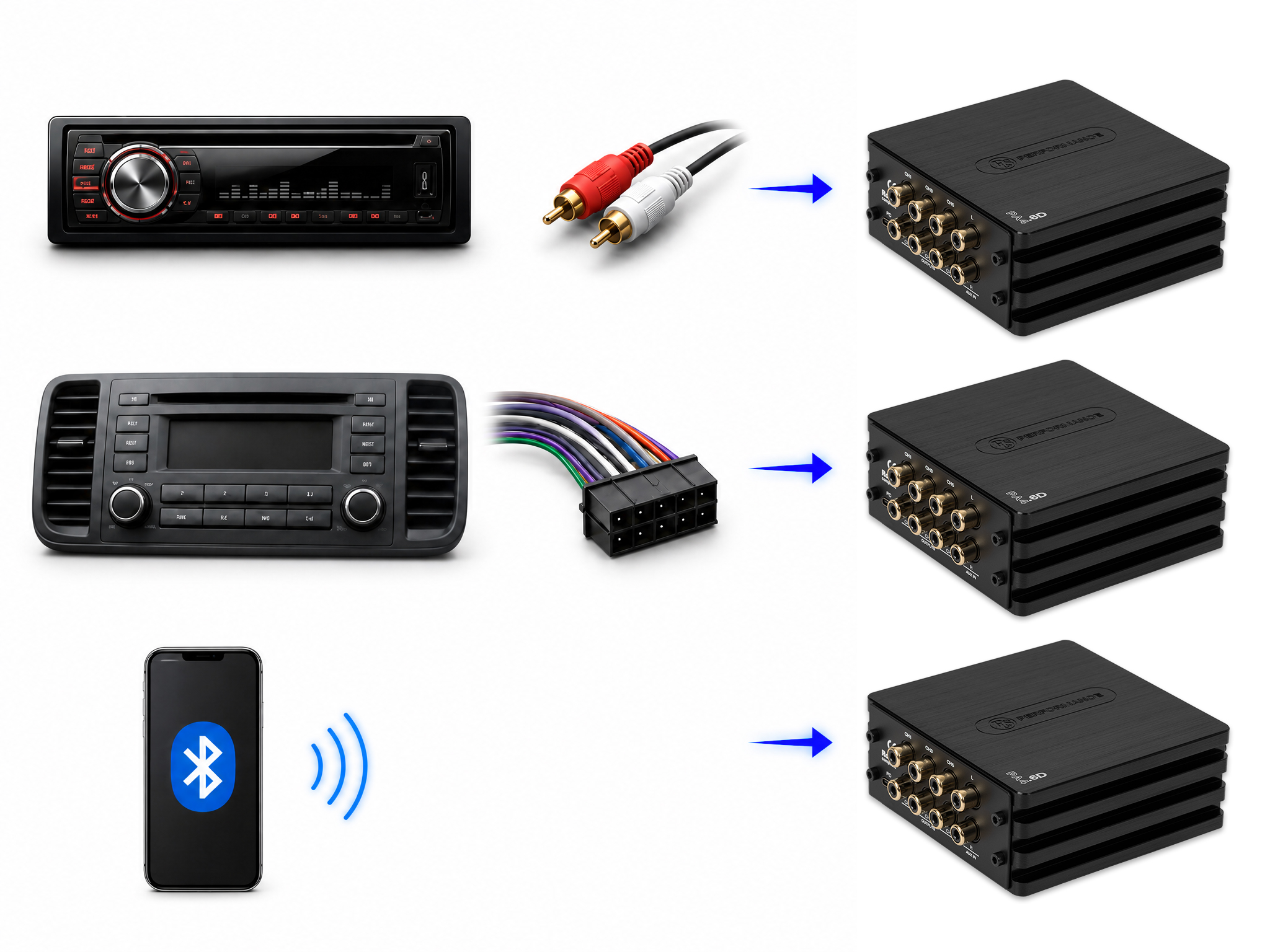

Beginne damit zu kontrollieren, wie das Signal in den DSP gelangt.

Wenn du ein Aftermarket-Radio verwendest, läuft das Signal oft über Cinch/RCA. Wenn du das originale Autoradio behältst, wird häufig Hi-Input genutzt, also ein High-Level-Signal von den Lautsprecherkabeln. Wenn der DSP als Headunit verwendet wird, kann das Signal stattdessen direkt von Bluetooth kommen.

Wenn du das originale Autoradio verwendest, musst du auch prüfen, was das Signal enthält. In vielen Autos ist das Originalsignal bereits getrennt oder per EQ bearbeitet. Das kann bedeuten, dass ein Türlautsprecher kein Vollbereichssignal bekommt oder dass der Bass bereits begrenzt ist, bevor er den DSP erreicht. Dann muss der DSP eventuell mehrere Signale summieren, um ein Vollbereichssignal zu erstellen.

Die Pegel sind genauso wichtig. DSP, Signalquelle und Endstufen sollen in einem sauberen Bereich arbeiten. Wenn ein Teil der Kette clippt, hilft es nicht, dass der Rest der Einstellung sorgfältig ist.

Wenn der DSP als Headunit genutzt wird, ist das besonders wichtig. Dann musst du wissen, wie die Master-Lautstärke gesteuert wird und wie stark das Signal ist, das der DSP an die Endstufen ausgeben kann. Ein starkes System mit hohem DSP-Ausgangspegel und hoch eingestellten Endstufen kann schnell gefährlich werden.

Mache eine Grundkontrolle, bevor du weitergehst:

• Senke Lautstärke, DSP-Ausgänge und Gain der Endstufen vor dem ersten Start.
• Kontrolliere, dass jeder DSP-Ausgang zum richtigen Endstufenkanal geht.
• Kontrolliere, dass das Signal nicht clippt.

Der Gain der Endstufen muss mit dem DSP im Hinterkopf eingestellt werden. Ziel ist nicht, möglichst viel Ausgangssignal zu bekommen, sondern ein sauberes Signal mit Reserve. Zu hoher Gain kann Rauschen verstärken und Verzerrungen in der Endstufe verursachen. Zu niedriger Gain kann dazu führen, dass du den Pegel zu stark anheben musst, was ebenfalls zu Clipping und Verzerrungen im Signal führen kann.

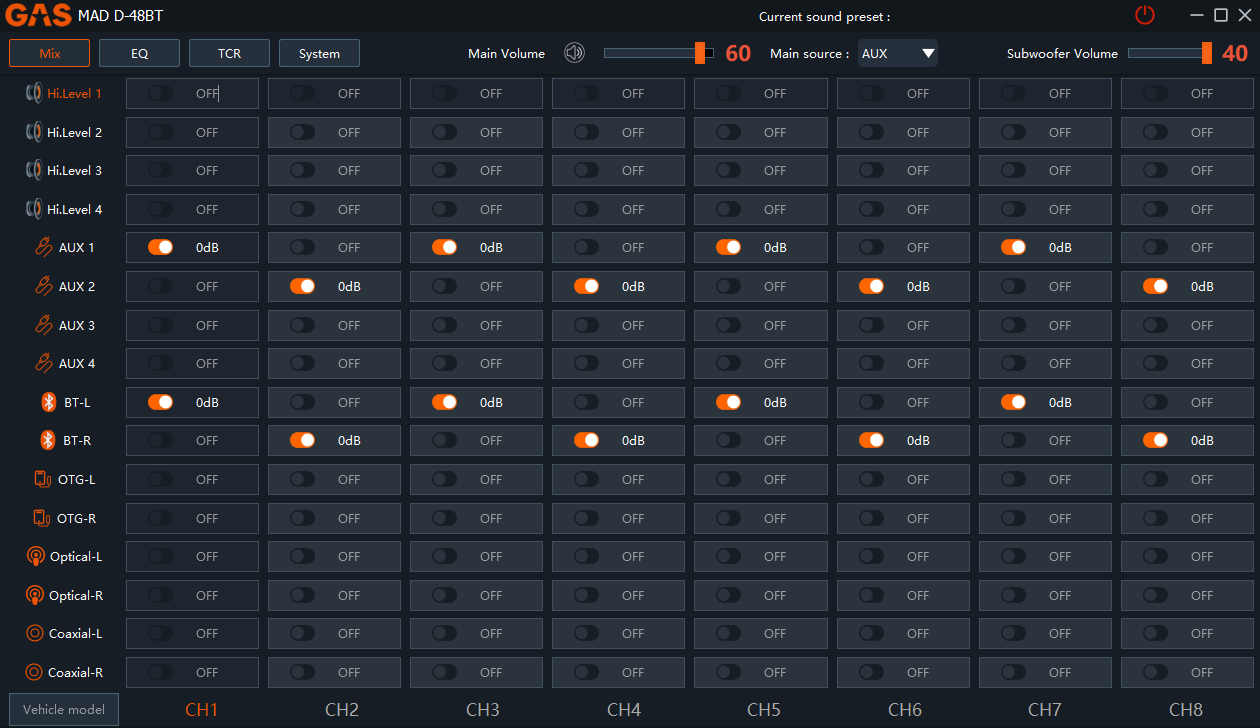

Schritt 1: Input/Output-Routing

Routing ist die Karte des gesamten DSP-Systems. Hier legst du fest, welches Signal an welchen Ausgang geschickt wird, zum Beispiel dass der linke Input an linken Hochtöner, Mitteltöner und Midbass geht, während der rechte Input an die entsprechenden rechten Kanäle geht. Der Subwoofer bekommt oft ein summiertes Signal aus links und rechts.

Kurz gesagt geht es beim Routing darum:

• den richtigen Input an den richtigen Output zu senden
• Ausgänge zu benennen, damit jeder Kanal leicht nachvollziehbar ist
• Summierungen einzustellen
• zu verstehen, was das High-Level-Signal eines Originalsystems tatsächlich enthält
• jeden Kanal einzeln durchzuhören, bevor du weitergehst

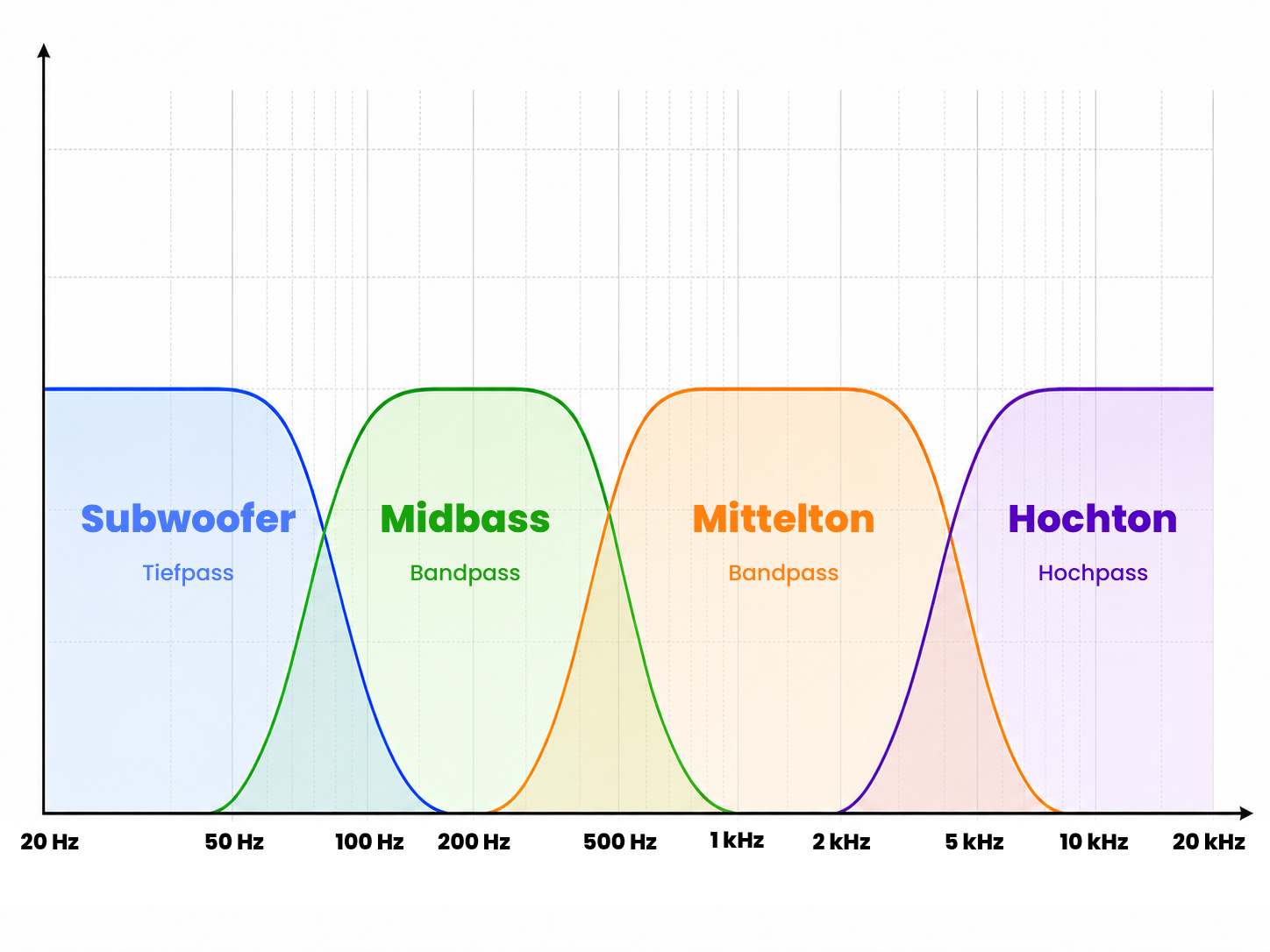

Schritt 2: Trennungen

Trennungen bestimmen, welchen Frequenzbereich jeder Lautsprecher spielen soll. Ein Hochtöner soll keinen Bassbereich bekommen, ein Midbass soll nicht den ganzen Weg bis in den Hochtonbereich spielen und ein Subwoofer soll nicht so hoch spielen, dass er die Bühne nach hinten zieht. Die richtige Trennung betrifft deshalb Klangqualität, Kontrolle und Haltbarkeit.

Kurz gesagt geht es bei Trennungen darum:

• festzulegen, wo jeder Lautsprecher anfangen und aufhören soll zu spielen
• je nach Chassis Hochpass, Tiefpass oder Bandpass zu setzen
• die Flankensteilheit zu wählen, zum Beispiel 12 oder 24 dB/Oktave
• den Filtertyp zu wählen, zum Beispiel Linkwitz-Riley oder Butterworth
• das System mit sinnvollen Trennungen und Subsonic-Filtern zu schützen, wo es nötig ist

Beginne immer mit sicheren Startwerten und passe sie an Lautsprecher, Einbau, Leistung und Ziel des Systems an. Verschiedene Chassistypen benötigen unterschiedliche Trennungen, und in leistungsstärkeren Anlagen werden die Filtereinstellungen besonders wichtig, damit das System hält. Flankensteilheit und Filtertyp beeinflussen auch, wie die Chassis rund um die Trennung zusammenkommen. Sieh Trennungen daher als mehr als nur eine Frequenzzahl. Im separaten Guide gehen wir typische Startpunkte für verschiedene Chassistypen, Subsonic-Filter, dB/Oktave und den Umgang mit Butterworth, Linkwitz-Riley und Bessel durch.

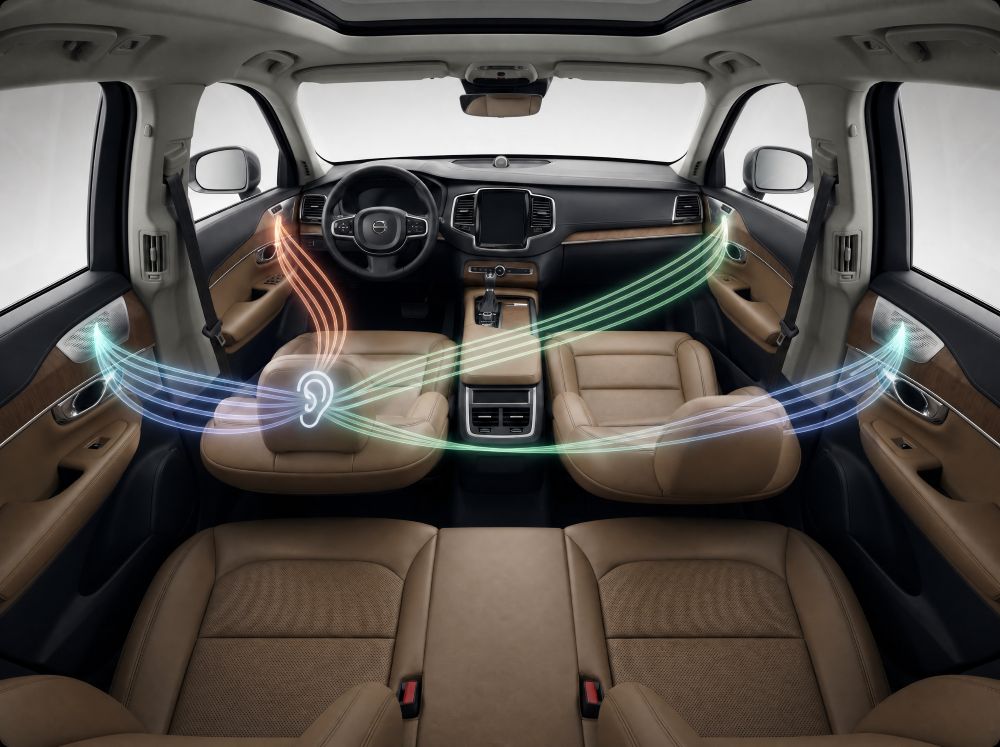

Schritt 3: Laufzeitkorrektur

Laufzeitkorrektur ist oft der Teil der DSP-Einstellung, der sich beim ersten Mal am abstraktesten anfühlt. Routing und Trennungen sind direkter damit verbunden, dass das System richtig funktioniert und sicher spielt, während es bei der Laufzeitkorrektur eher darum geht, wo der Klang im Auto landet. Sie wird genutzt, damit der Schall verschiedener Lautsprecher den Hörer gleichzeitig erreicht. Im Auto sitzt du fast nie genau mittig zwischen den Lautsprechern. Dadurch hörst du manche Lautsprecher früher als andere. Der DSP kann dann die näher sitzenden Lautsprecher verzögern, sodass das System geschlossener spielt.

Kurz gesagt geht es bei der Laufzeitkorrektur darum:

• den Klang an die Hörposition anzupassen
• den Abstand vom Hörer zu jedem Lautsprecher zu messen
• zu verstehen, ob der DSP in Zentimetern oder Millisekunden rechnet
• die Lautsprecher zu verzögern, die näher am Hörer sitzen
• auf Fokus, Mittelposition und den Zusammenhalt des Systems zu hören
• zu kontrollieren, wie der Subwoofer auf das Frontsystem trifft

In einem klangorientierten Einbau merkt man Laufzeitkorrektur oft daran, dass Stimmen und zentrale Klangereignisse stabil nach vorne rücken, statt zum nächstgelegenen Lautsprecher gezogen zu werden. In SPL- und Demo-Einbauten geht es eher darum, dass verschiedene Teile des Systems zusammenarbeiten, besonders wenn Bass, Midbass und der Rest des Systems aufeinandertreffen. Im separaten Guide gehen wir durch, wie du misst, den Unterschied zwischen Zentimetern und Millisekunden, warum es sich anfühlen kann, als würde Delay „in die andere Richtung“ arbeiten, und worauf du beim Feintuning hören solltest.

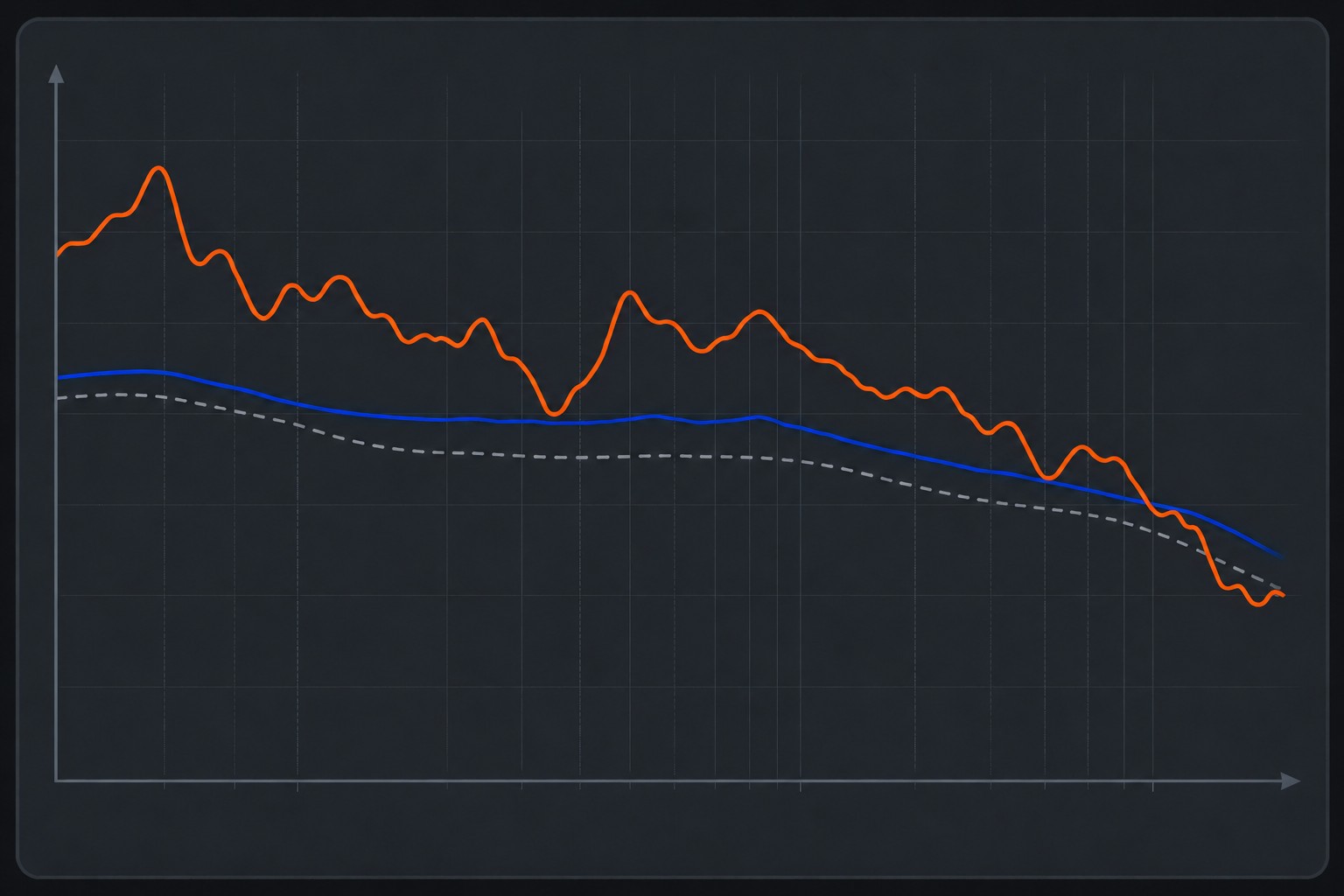

Schritt 4: EQ

EQ kommt zuletzt, und nicht immer musst du besonders viel machen. Wenn Signal, Routing, Trennungen, Pegel und Laufzeitkorrektur richtig sitzen, kann das System bereits gut klingen. Dann gibt es keinen Grund, nur um des EQs willen zu entzerren. EQ wird verwendet, wenn du die Balance feinjustieren oder etwas absenken möchtest, das tatsächlich stört.

Kurz gesagt geht es beim EQ darum:

• die Balance im System bei Bedarf feinzujustieren
• kleine und durchdachte Änderungen zu machen
• auf Dinge zu hören, die tatsächlich stören
• Messmikrofon oder Messsoftware als Hilfsmittel zu nutzen, wenn du genauer messen möchtest
• von einer Referenzkurve auszugehen, nicht von einer komplett geraden Linie
• bei großen Anhebungen vorsichtig zu sein, besonders im Bassbereich
• zu kontrollieren, dass das System nach den Anpassungen weiterhin sauber spielt

Ein Messmikrofon, REW oder die eigenen Messfunktionen des DSP können die EQ-Arbeit erleichtern, und manche DSPs bieten auch Auto-EQ auf eine Referenzkurve. Das kann ein gutes Hilfsmittel sein, sollte aber eher als Startpunkt und nicht als endgültige Wahrheit gesehen werden. In der Praxis beginnst du mit komplett neutralem EQ, hörst Musik, die du gut kennst, und korrigierst nur das, was tatsächlich korrigiert werden muss. Im separaten Guide gehen wir durch, wie du über Messung, Referenzkurven, kleine Anpassungen, gängige EQ-Filter und darüber nachdenkst, warum große Bassanhebungen das System schnell stark belasten können.

Häufige Fehler bei der DSP-Einstellung

Die meisten DSP-Probleme entstehen nicht dadurch, dass man die falsche EQ-Kurve gewählt hat. Oft sitzt der Fehler früher in der Kette: falsches Routing, zu niedrige Trennung, bearbeitetes Originalsignal oder Pegel, die irgendwo Clipping verursachen. Deshalb ist es sinnvoll, in derselben Reihenfolge zu suchen, in der du das System einstellst.

Häufige Fehler sind:

• zu früh mit EQ zu beginnen
• den falschen Kanal zum falschen Lautsprecher zu führen
• Polarität oder Phase rund um Trennungen zu vergessen
• Hochtöner, Hornhochtöner oder Mitteltöner zu tief zu trennen
• keinen Subsonic-Filter zu verwenden, wo er nötig ist
• zu viel Gain zu nutzen oder mit Clipping zu spielen
• große EQ-Anhebungen zu machen, besonders im Bassbereich
• zu viele Dinge gleichzeitig zu ändern, ohne zu speichern

In SPL-Setups werden die Reserven kleiner. Eine kleine Bassanhebung, ein falscher Filter oder eine zu niedrige Trennung können eine deutlich höhere Belastung bedeuten, als es in der Software aussieht. Arbeite methodisch, ändere immer nur eine Sache und speichere Versionen unterwegs. Dann ist es deutlich leichter zu verstehen, was jede Änderung bewirkt, und zurückzugehen, wenn etwas schlechter geworden ist.

Abschlusskontrolle: Klingt es gut und hält es?

Wenn alle Schritte erledigt sind, musst du das Gesamtbild kontrollieren. Ein System kann in der DSP-Software richtig aussehen, sich aber trotzdem falsch anfühlen, sobald Musik spielt. Es kann auch bei niedriger Lautstärke gut funktionieren, bei höherer Lautstärke aber angestrengt und scharf werden.

Höre Musik, die du gut kennst. Nutze am besten Titel mit klaren Stimmen, sauberem Bass, Schlagzeug und stabiler Stereobühne. Teste bei niedriger, normaler und höherer Lautstärke. Das System sollte zusammenhalten, ohne dünn, matschig, hart oder angestrengt zu klingen.

Bei leistungsstarken Einbauten musst du auch auf Anzeichen hören, dass das System falsch belastet wird. Das können Verzerrungen, mechanische Störgeräusche von Subwooferchassis, harter Hochton, übermäßige Wärme oder Kontrollverlust im Bass sein, wenn die Lautstärke erhöht wird.

Speichere gern mehrere Versionen im DSP, wenn Platz vorhanden ist. Eine Grundeinstellung, eine funktionierende Arbeitsversion und eine fertige Version machen es einfach, später zurückzugehen, wenn du weiter testen möchtest.

Zusammenfassung

DSP wird deutlich einfacher, wenn du in der richtigen Reihenfolge vorgehst. Beginne mit dem Signal, kontrolliere, dass alles richtig angeschlossen ist, und stelle sicher, dass die Pegel sinnvoll sind, bevor du den Klang selbst einstellst. Für eine funktionierende und sichere Grundeinstellung sind Routing und Trennungen am wichtigsten. Dort stellst du sicher, dass das richtige Signal auf dem richtigen Kanal landet und jeder Lautsprecher in einem sinnvollen Bereich spielt. Laufzeitkorrektur und EQ sind der nächste Schritt, wenn das System geschlossener, ausgewogener und fertiger klingen soll.

Der Arbeitsablauf ist:

1. Input/Output-Routing
2. Trennungen
3. Laufzeitkorrektur
4. EQ

Es ist leicht, beim EQ hängen zu bleiben, aber dort beginnen die großen Probleme selten. Ein falsch gerouteter Kanal, eine zu niedrige Trennung oder eine Endstufe, die clippt, wird nicht gut, nur weil man die Kurve anpasst. Wenn die Grundlage stimmt, wird EQ dagegen wirklich nützlich.

Das richtige Signal zum richtigen Kanal, der passende Arbeitsbereich für jeden Lautsprecher und genug Reserve, damit das System hält. Genau dort macht der DSP den größten Unterschied. Nicht als zusätzlicher Aufwand im Einbau, sondern als Werkzeug, das alles zusammenspielen lässt.
