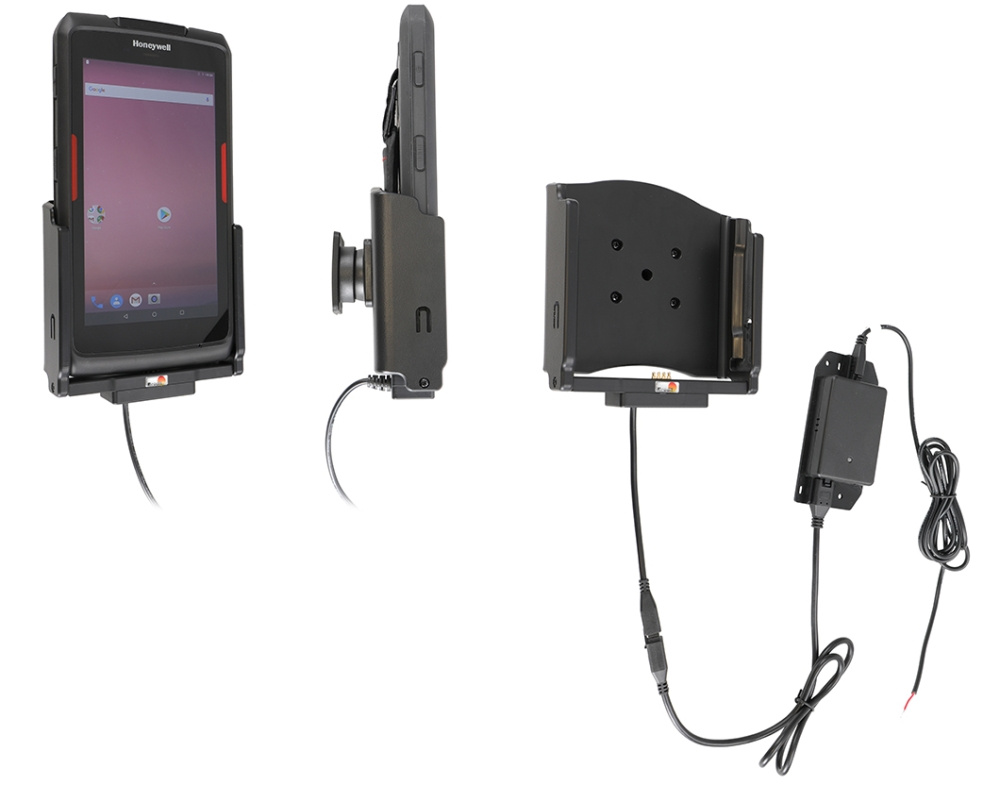

Brodit 713085 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, sorgt für eine saubere Montage ohne lose Kabel, die über das Armaturenbrett hängen!

Sie können wählen, ob Sie die Halterung nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Stecker für zusätzliche Funktionen anschließen möchten. Dann können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (kann nicht für Datenkommunikation oder Audioanschluss verwendet werden).

12/24 Volt. Das Produkt ist E-zertifiziert. Das Netzkabel der Halterung muss über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Die Montage sollte von einem Fachmann durchgeführt werden. Die Halterung ist an einem Kugelkopf montiert, so dass Sie Ihr Gerät leicht einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform montiert.

Easy-Switching-System:
Mit dem Easy-Switching-System können Sie nur die Halterung aufrüsten und die installierten Kabel behalten. Das spart Ihnen viel Zeit! Wenn Sie auf ein neues Gerät aktualisieren, müssen Sie keine vollständige Installation mehr durchführen. Dasselbe gilt für Wartung im Falle von Garantie oder Schaden. Sie trennen einfach die Halterung vom Ladekabel über den Molex 6-Pin Schnellstecker und schließen die neue Halterung an. Der Wechsel ist in wenigen Sekunden erledigt.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (Typ): 2.0A
Eingangs- und Ausgangsschutz: Eingangspolaritätsumkehr/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
LED-Ladeanzeige: Stromversorgungseingangs-Anzeige (Grün), Ovp/Ocp/Ausgang Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagertemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktive Halterung zur festen Installation
• Honeywell EDA70
• Honeywell EDA71

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

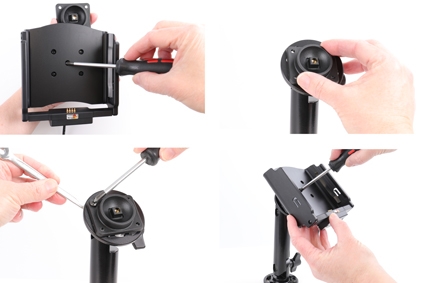

1. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite abnehmen können. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Ziehen Sie die Schraube an, bis die Halterung fest sitzt, aber noch schwenkbar ist.

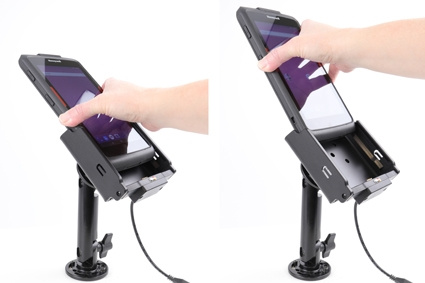

2. Um das Gerät in der Halterung zu platzieren: Setzen Sie die Unterseite des Geräts in die Halterung. Drücken Sie die Oberseite des Geräts nach vorne und gleichzeitig nach unten in die Halterung.

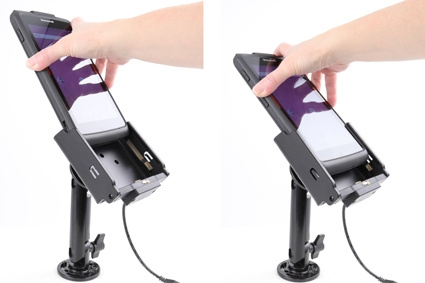

3. Um das Gerät aus der Halterung zu entfernen: Drücken Sie die Oberseite der Halterung nach vorne. Wenn das Gerät frei wird, heben Sie es nach oben aus der Halterung.

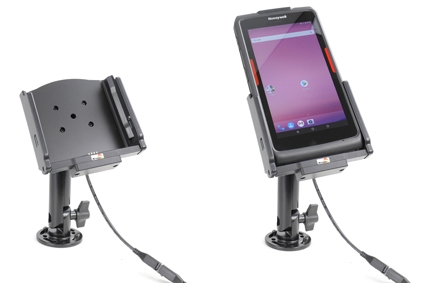

4. Halterung fertig montiert.

Spezifikationen
Abmessungen: 121 x 130 x 65 mm
Gewicht: 298 g
Volumen: 1022 cm3

Brodit ProClip
Brodits zweiteiliges Montagekonzept bietet Ihnen eine Installation, die perfekt Ihren Bedürfnissen entspricht. Der eine Teil ist ein Gerätehalter, maßgeschneidert für genau Ihr Mobiltelefon, Tablet oder anderes Handheld-Gerät. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Automodell entworfen wurde. ProClip wird komplett ohne Schrauben und ohne Beschädigung der Fahrzeuginnenausstattung installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um einen Halter für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Auto zu finden: Hier klicken

Passt für
Honeywell EDA70
Honeywell EDA71
