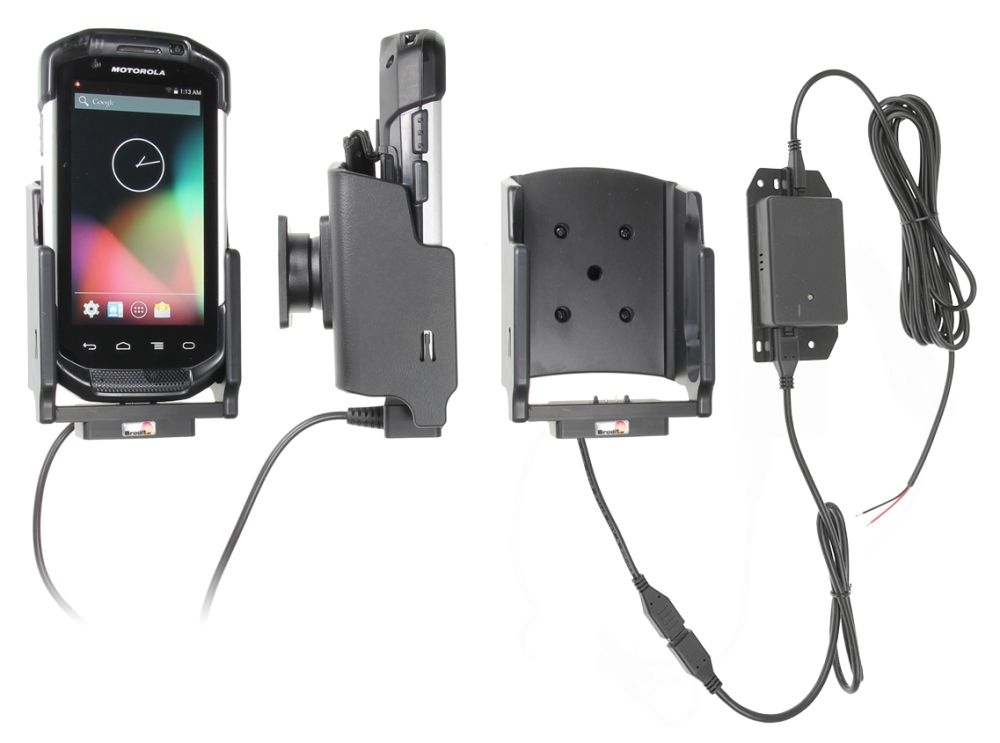

Brodit 513707 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel über dem Armaturenbrett ermöglicht!
Sie können wählen, die Halterung nur zum Laden Ihres Geräts zu verwenden oder einen Adapter an den Molex-Stecker anzuschließen, um zusätzliche Funktionen zu erhalten. Dann können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (kann nicht für Datenkommunikation oder Audioanschluss verwendet werden). 12/24 Volt. Das Produkt ist E-gekennzeichnet. Das Stromkabel an der Halterung sollte über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Montage durch Fachmann empfohlen.

Easy-Switching-System:
Mit dem easy-switching System können Sie nur die Halterung aufrüsten und die installierten Kabel behalten. Das spart Ihnen viel Zeit! Beim Upgrade auf ein neues Gerät müssen Sie keine vollständige Installation mehr durchführen. Gleiches gilt für Wartungsarbeiten im Garantiefall oder bei Schäden. Sie trennen einfach die Halterung vom Ladekabel über die Molex 6-Pin Schnellverbindung und schließen dann die neue Halterung an. Der Austausch dauert nur wenige Sekunden.

Die Halterung ist mit einem Kugelgelenk ausgestattet, sodass Sie den Winkel einfach einstellen können, um den Bildschirm gut zu sehen, oder zwischen Hoch- und Querformat wechseln können. Neigbar um 17° und drehbar um 360°. Montageplatte 42x50 mm mit 4 mm AMPS-Lochung. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Montiert auf ProClip Montageplattform oder Sockelhalterung.


• Brodit Aktive Halterung für feste Installation
• Motorola TC70
• Motorola TC75
• Symbol TC70
• Symbol TC75
• Zebra TC70
• Zebra TC72
• Zebra TC75
• Zebra TC77

Bitte lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder vor dem Beginn der Montage an.

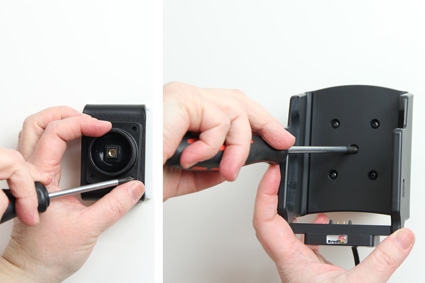

1. Lösen Sie die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite abzunehmen.

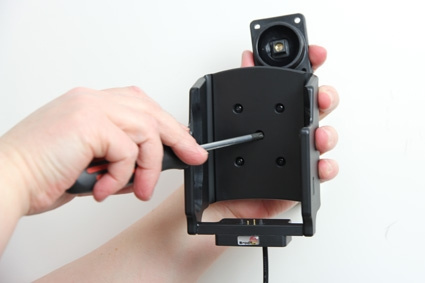

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den beiliegenden Schrauben. Setzen Sie die Halterung über die Montageplatte, sodass die Schraube in das Loch des Kugelgelenks passt. Ziehen Sie die Schraube an, bis die Halterung fest sitzt, aber noch schwenkbar ist.

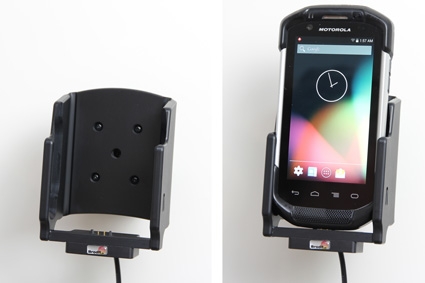

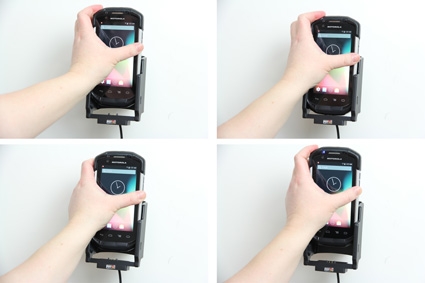

3. Um das Gerät in die Halterung zu setzen: Setzen Sie den unteren Teil des Geräts in die Halterung ein, drücken Sie den oberen Teil des Geräts nach vorne und gleichzeitig nach unten in die Halterung. Um das Gerät aus der Halterung zu entfernen: Drücken Sie den oberen Teil der Halterung nach vorne. Wenn sich das Gerät löst, heben Sie es aus der Halterung heraus.

4. Die Halterung ist montiert und einsatzbereit.

Spezifikationen
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (Typ): 2.0A
Ein- und Ausgangsschutz: Eingang Verpolung / Ausgang Überspannung / Ausgang Überstrom / Ausgang Kurzschlussschutz
LED Ladeanzeige: Stromversorgung (Grün), Ovp/Ocp/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

Brodit ProClip
Brodits zweiteilige Montagelösung bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse abgestimmt ist. Der eine Teil ist eine Gerätehalterung, die genau für Ihr Mobiltelefon, Tablet oder anderes Handheld-Gerät angepasst ist. Zusammen damit verwendet man einen ProClip – eine speziell für Ihr Automodell gestaltete Montagehalterung. ProClip wird komplett ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um eine Halterung für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Auto zu finden: Hier klicken

Passend für
Motorola TC70
Motorola TC75
Symbol TC70
Symbol TC75
Zebra TC70
Zebra TC72
Zebra TC75
Zebra TC77
