Brodit 713026 - Aktive Halterung für feste Installation. Nokia Modell mit Ladeanschluss oben rechts!

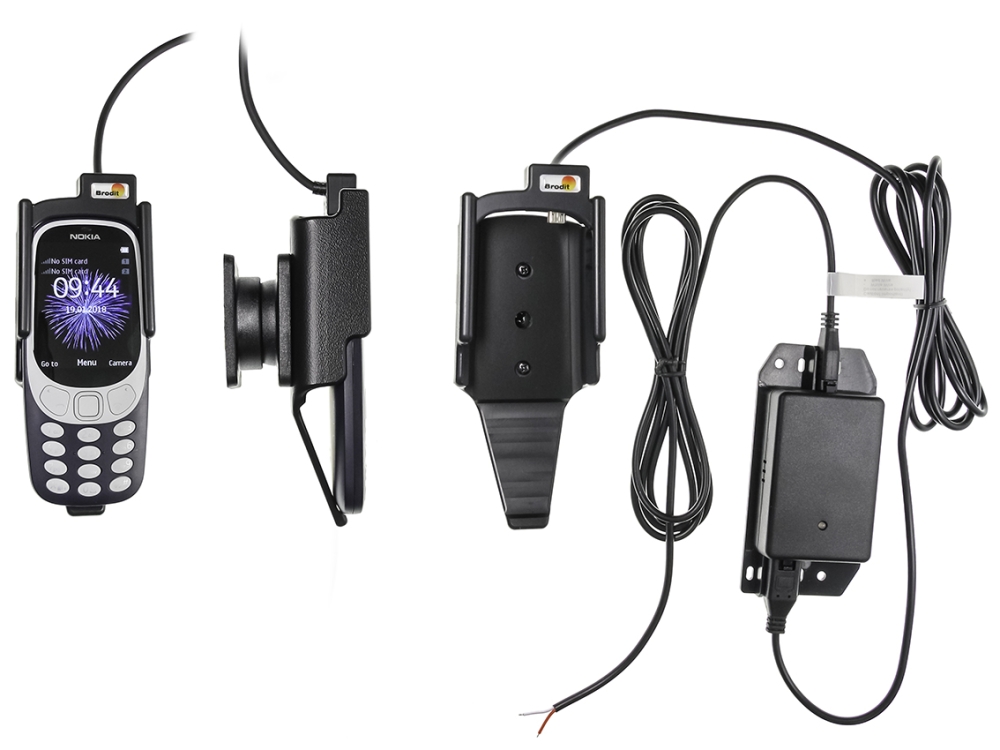

Eine aktive Halterung, die hinter das Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel über dem Armaturenbrett ermöglicht! Das Gerät hat die Stromversorgung oben, so dass Sie das Ladekabel einfach anschließen können, wenn das Gerät in der Halterung sitzt.

Sie können wählen, die Halterung nur zum Laden Ihres Gerätes zu verwenden oder einen Adapter an den Molex-Stecker anzuschließen für zusätzliche Funktionen. Dann können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (kann nicht für Datenkommunikation oder Audioanschluss benutzt werden).

12/24 Volt. Das Produkt ist E-geprüft. Das Stromkabel der Halterung muss über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Sollte von einem Fachmann eingebaut werden. Die Halterung ist auf einem Kugelgelenk montiert, so dass Sie Ihr Gerät leicht einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird auf einer ProClip Montageplattform montiert.

Abmessungen: 53 x 137 x 54 mm (B x H x T mm)
Gewicht: 182 g
Kabellänge: Gesamtlänge: 346 cm (Halterung bis Box: 175 cm, Stecker+Box 11 cm, Box bis offene Ende: 160 cm.)

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,3V
Ausgangsstrom (Typ): 2,0A
Ein- und Ausgangsschutz: Eingangspolungsumkehr/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
LED-Ladeanzeige: Eingangs-Power-Indikator (Grün), Ovp/Ocp/Kurzschluss-Ausgang (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS konform: ROHS

• Brodit aktive Halterung für feste Installation
• Nokia 3310 (2017)

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

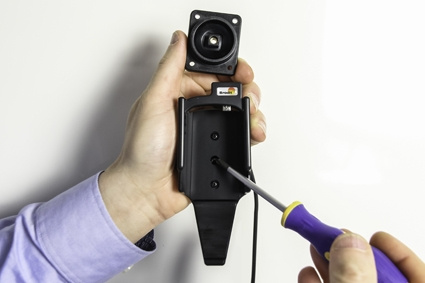

1. Montage der Halterung: Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.

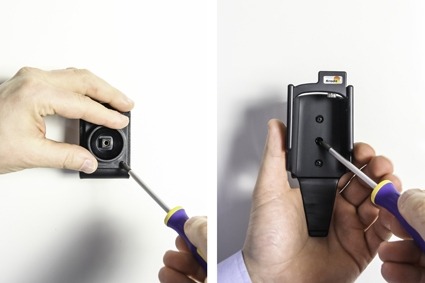

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest. Setzen Sie die Halterung auf die Montageplatte, so dass das Kugelgelenk passt. Schrauben Sie die Halterung an der Montageplatte fest. Die Halterung ist fertig montiert.

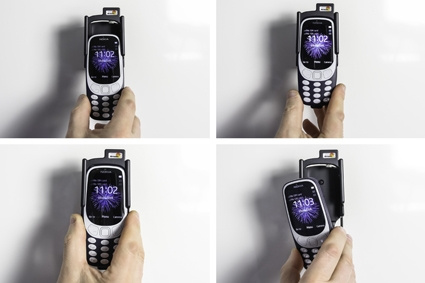

3. Platzierung des Telefons in der Halterung: Setzen Sie die Oberseite des Telefons in die Halterung ein. Drücken Sie das Telefon nach oben und vorne in die Halterung. Schieben Sie das Telefon vorsichtig, bis Sie ein Klicken/Feststellen hören/fühlen.

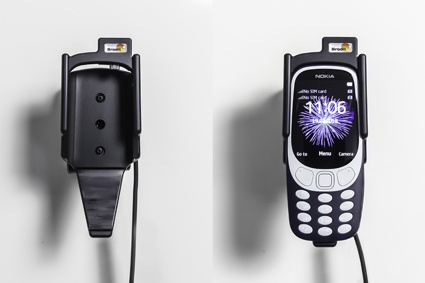

4. Halterung mit Telefon an Ort und Stelle.

Brodit ProClip
Brodits zweiteilige Montage-Lösung bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse abgestimmt ist. Der eine Teil ist ein Gerätehalter, der speziell für Ihr Mobiltelefon, Tablet oder anderes Handgerät angepasst ist. Zusammen mit diesem wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Fahrzeugmodell entwickelt wurde. ProClip wird völlig ohne Schrauben montiert und schädigt nicht das Interieur Ihres Fahrzeugs. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Befestigungen für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Nokia 3310 (2017)
