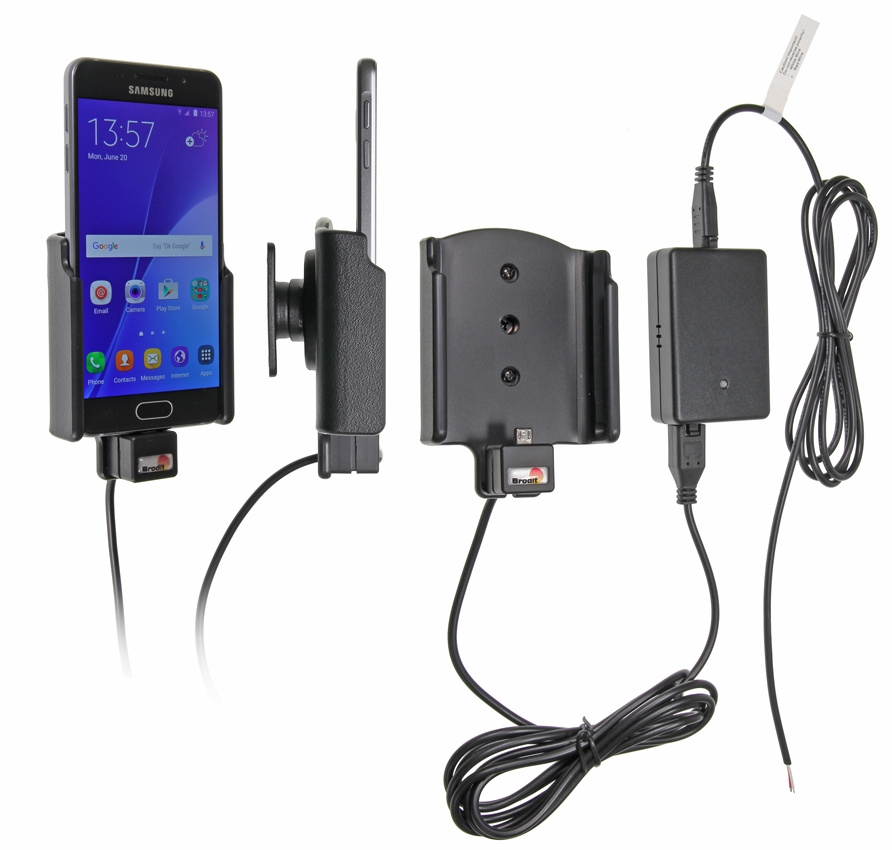

Brodit 513895 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, sorgt für eine saubere Montage ohne lose Kabel über dem Armaturenbrett! Die Halterung ist an einem Kugelgelenk montiert, so dass Sie Ihr Gerät einfach einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird an der ProClip-Montageplattform in Ihrem Auto montiert.

Mit Molex-Adapter-System. Sie können wählen, ob Sie die Halterung nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Anschluss anschließen möchten, um weitere Funktionen zu nutzen. Damit können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht geeignet für Datenkommunikation oder Audioanschluss).

Das Produkt ist E-gekennzeichnet. 12/24 Volt. Das Stromkabel der Halterung ist über eine 2 A Sicherung anzuschließen. 2 A Ladegerät. Sollte von einem Fachmann montiert werden.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,3V
Ausgangsstrom (typ.): 2,0 A
Eingangs- und Ausgangsschutz: Eingangspolaritätsumkehr / Ausgangsüberspannung / Ausgangsüberstrom / Kurzschlussschutz am Ausgang
LED-Ladestandsanzeige: Stromversorgung (Grün), Ovp/Ocp/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: RoHS

• Brodit aktive Halterung für feste Installation
• Samsung Galaxy A3 (2016)

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

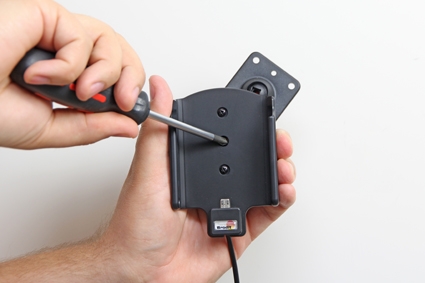

1. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.

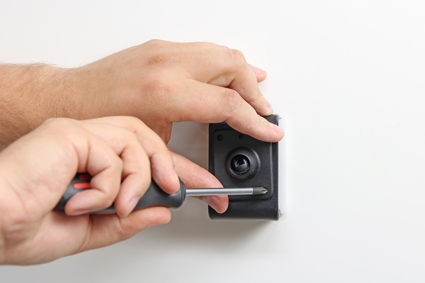

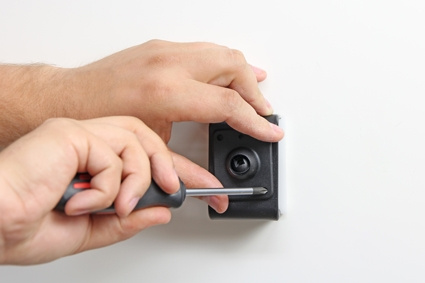

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

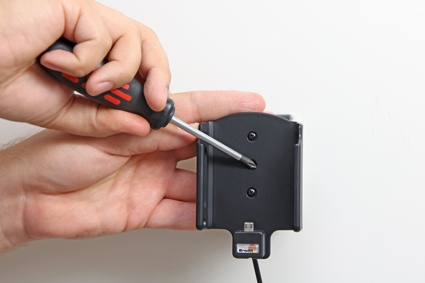

3. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Schrauben Sie die Schraube einige Umdrehungen ein, sodass das Gewinde greift. Ziehen Sie die Halterung heraus und halten Sie sie leicht gespannt, drehen Sie gleichzeitig die Schraube fest, sodass die Halterung an das Kugelgelenk gezogen wird. Ziehen Sie die Schraube zuerst fest an, lösen Sie sie dann etwas, damit die Halterung sicher sitzt, aber noch neigbar ist.

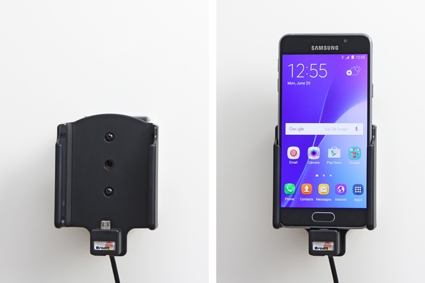

4. Die Halterung ist fertig montiert.

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Gerätehalter, angepasst an Ihr Handy, Tablet oder anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet – eine speziell für Ihr Automodell entworfene Halterung. ProClip wird ganz ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Auto zu finden: Hier klicken

Passend für
Samsung Galaxy A3 (2016)
