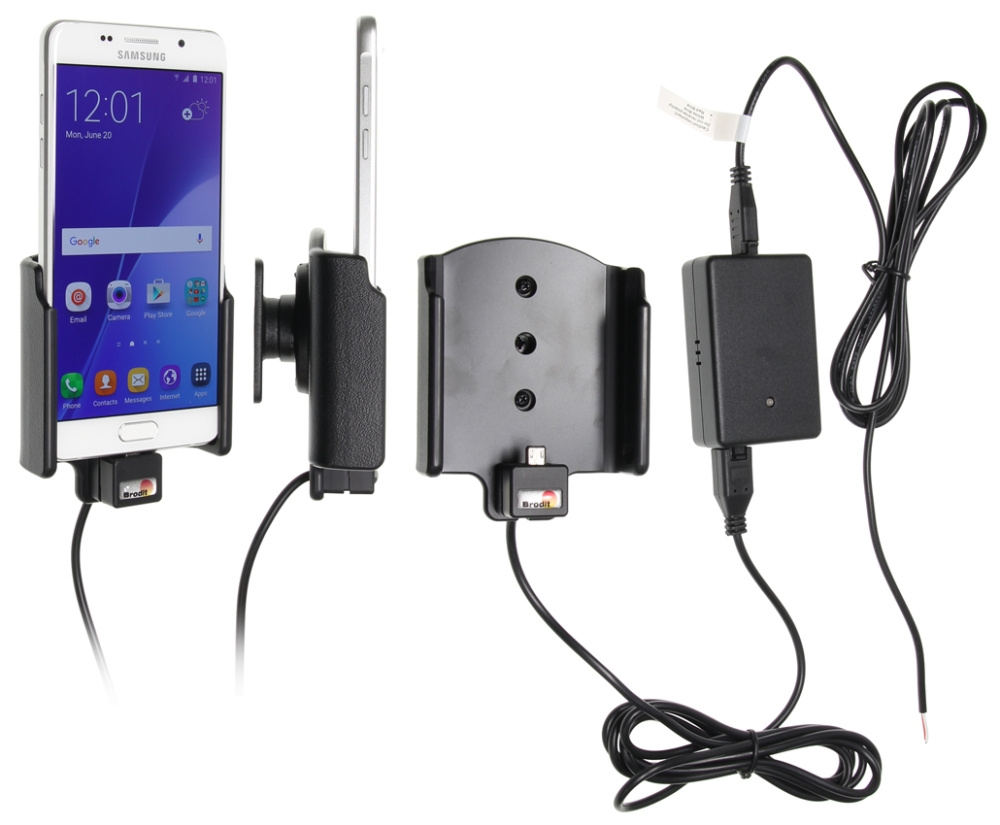

Brodit 513896 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel über dem Armaturenbrett ermöglicht! Die Halterung ist an einem Kugelgelenk montiert, so dass Sie Ihr Gerät einfach einstellen können, um Spiegelungen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform in Ihrem Auto montiert.

Mit Molex-Adaptersystem. Sie können wählen, ob Sie die Halterung nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Anschluss anschließen, um zusätzliche Funktionen zu nutzen. So können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

Produkt ist E-geprüft. 12/24 Volt. Das Stromkabel an der Halterung ist über eine 2 A Sicherung anzuschließen. 2 A Ladegerät. Sollte von einem Fachmann montiert werden.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,3V
Ausgangsstrom (Typ): 2,0A
Eingangs- und Ausgangsschutz: Eingangs-Polungsumkehr/Ausgangs-Überspannung/Ausgangs-Überstrom/Ausgangs-Kurzschlussschutz
LED-Ladeanzeige: Stromversorgung (grün), Ovp/Ocp/Ausgang Kurzschluss (rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit aktive Halterung für feste Installation
• Samsung Galaxy A5 (2016)

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder vor der Montage an.

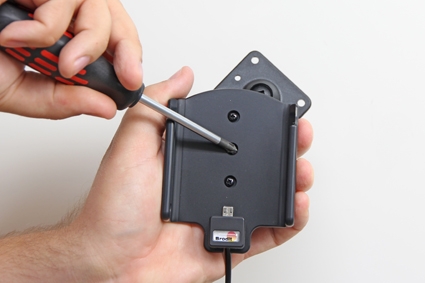

1. Lösen Sie die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite zu entfernen.

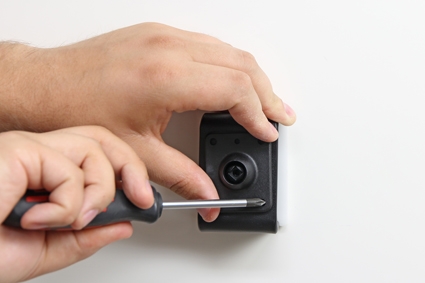

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

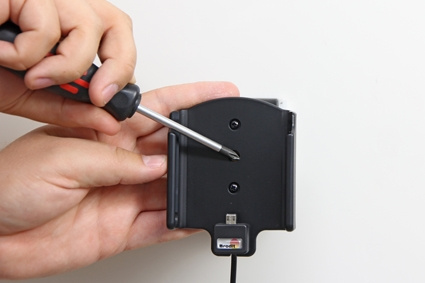

3. Setzen Sie die Halterung auf die Montageplatte, so dass die Schraube in das Loch am Kugelgelenk passt. Schrauben Sie ein paar Umdrehungen, nur so dass das Gewinde greift. Ziehen Sie die Halterung heraus und halten Sie sie leicht unter Spannung, während Sie die Schraube festziehen, so dass die Halterung fest gegen das Kugelgelenk gezogen wird. Ziehen Sie die Schraube zuerst fest an, lösen Sie sie dann so, dass die Halterung fest sitzt, aber noch schwenkbar ist.

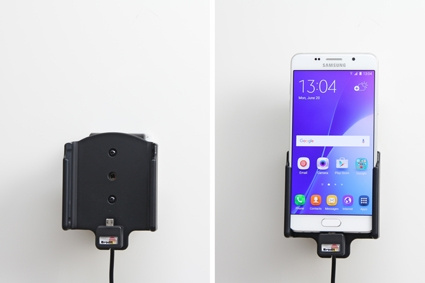

4. Halterung ist fertig montiert.

Brodit ProClip
Brodits zweiteiliges Montagesystem bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Ein Teil ist ein Gerätehalter, angepasst für Ihr Mobiltelefon, Tablet oder ein anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Automodell entworfen wurde. Der ProClip wird komplett ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um einen Halter für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Auto zu finden: Hier klicken

Passend für
Samsung Galaxy A5 (2016)
