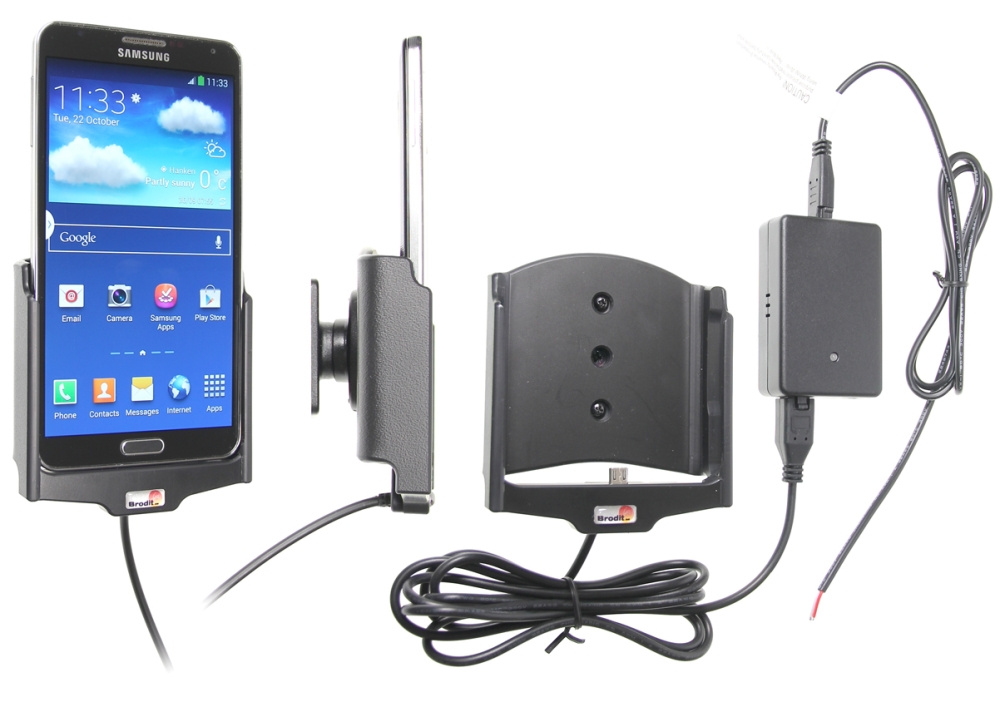

Brodit 513564 - Aktiver Halter zur festen Installation. Ein aktiver Halter, der hinter dem Armaturenbrett angeschlossen wird, sorgt für eine saubere Montage ohne lose Kabel über dem Armaturenbrett!

Sie können wählen, ob Sie den Halter nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Anschluss für zusätzliche Funktionen anschließen möchten. Dann können Sie den Halter auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

12/24 Volt. Das Produkt ist E-geprüft. Das Stromkabel des Halters muss über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Sollte von einem Fachmann installiert werden. Der Halter ist an einem Kugelgelenk montiert, so dass Sie Ihr Gerät einfach einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Montiert auf ProClip Montageplattform.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (typisch): 2.0A
Schutz bei Ein- und Ausgang: Eingangspolaritätsumkehr/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
LED-Ladeanzeige: Stromversorgung (grün), Ovp/Ocp/Kurzschluss (rot)
Betriebstemperatur: 0°C ~ +40°C
Lagertemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit aktiver Halter zur festen Montage
• Samsung Galaxy Note 3 SM-N9005

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder vor Beginn der Montage an.

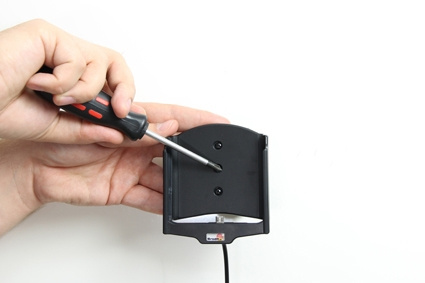

1. Lösen Sie die Schraube in der Mitte des Halters, um die Montageplatte auf der Rückseite entfernen zu können.

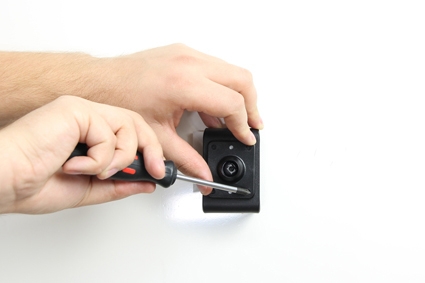

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

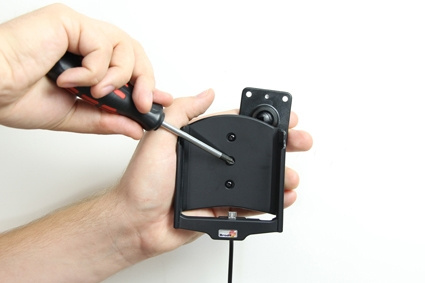

3. Setzen Sie den Halter über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Schrauben Sie die Schraube einige Umdrehungen ein, nur so viel, dass das Gewinde greift. Ziehen Sie den Halter heraus und halten ihn leicht angespannt, während Sie die Schraube festziehen, so dass der Halter am Kugelgelenk fixiert wird. Ziehen Sie die Schraube zuerst fest an, lösen sie dann so weit, dass der Halter fest sitzt, aber noch geneigt werden kann.

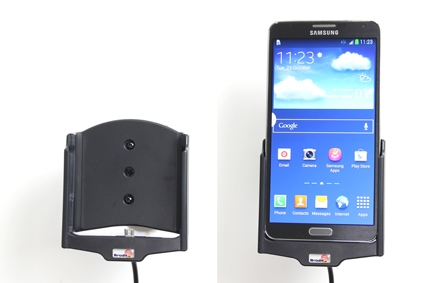

4. Halter komplett montiert.

Brodit ProClip
Die zweiteilige Montagensystem von Brodit bietet Ihnen eine Installation, die perfekt zu Ihren Bedürfnissen passt. Ein Teil ist ein Gerätehalter, genau angepasst an Ihr Mobiltelefon, Tablet oder anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet - eine Halterung, die speziell für Ihr Automodell entworfen wurde. Der ProClip wird komplett ohne Schrauben und ohne Beschädigung der Innenausstattung montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Klicken Sie hier
Um Halterungen für Ihr Auto zu finden: Klicken Sie hier

Passend für
Samsung Galaxy Note 3 SM-N9005
