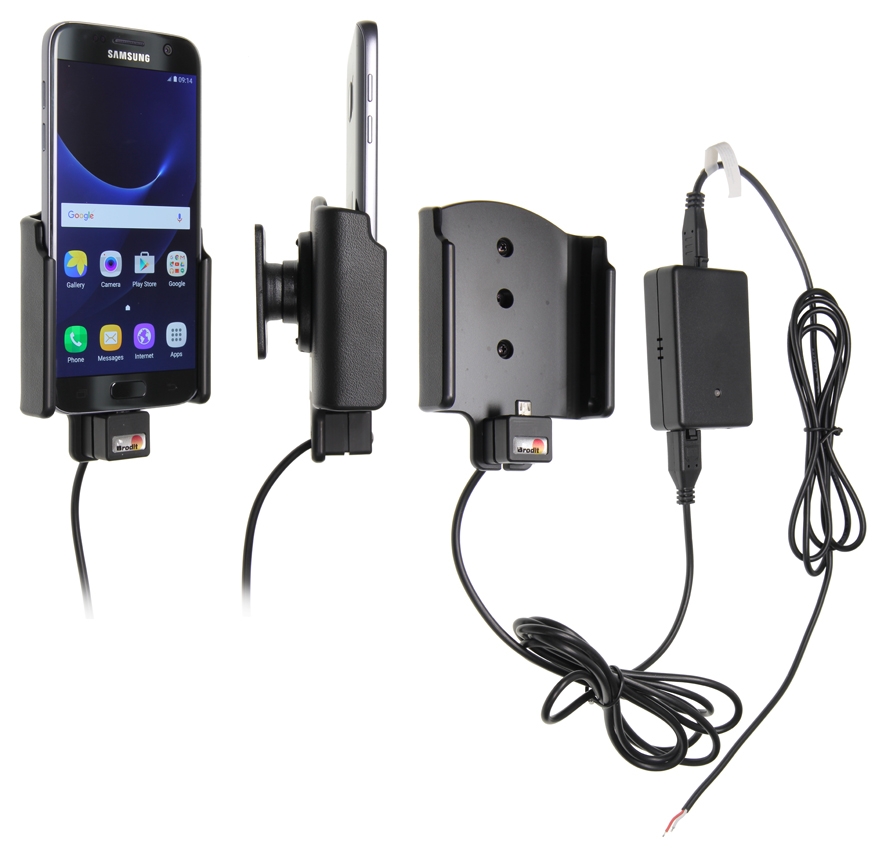

Brodit 513863 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird und so eine elegante Montage ohne lose Kabel über dem Armaturenbrett ermöglicht! Die Halterung ist an einem Kugelgelenk montiert, sodass Sie Ihr Gerät leicht verstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform in Ihrem Auto montiert.

Mit Molex-Adaptersystem. Sie können wählen, die Halterung nur zum Laden Ihres Geräts zu verwenden oder einen Adapter an die Molex-Buchse anzuschließen, um weitere Funktionen zu nutzen. So können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

Das Produkt ist E-gekennzeichnet. 12/24 Volt. Das Stromkabel an der Halterung muss über eine 2-A-Sicherung angeschlossen werden. 2 A Ladegerät. Sollte von einem Fachmann montiert werden.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (typisch): 2.0A
Ein- und Ausgangsschutz: Eingangspolaritätsumkehr/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschlussschutz
LED-Ladeanzeige: Stromeingangsindikator(grün), Ovp/Ocp/Ausgangskurzschluss(rot)
Betriebstemperatur: 0°C ~ +40°C
Lagertemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy S7

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

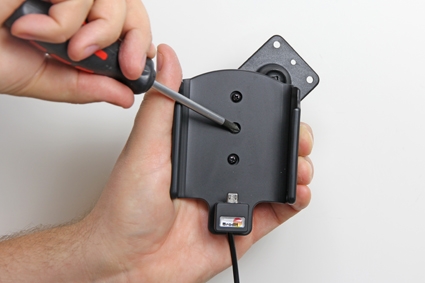

1. Lösen Sie die Schraube in der Mitte der Halterung, sodass Sie die Montageplatte auf der Rückseite entfernen können.

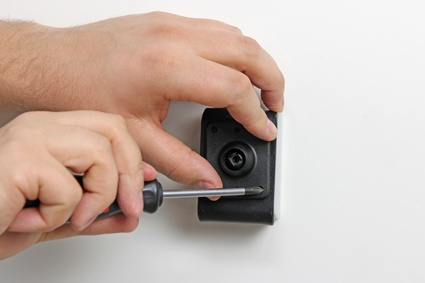

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

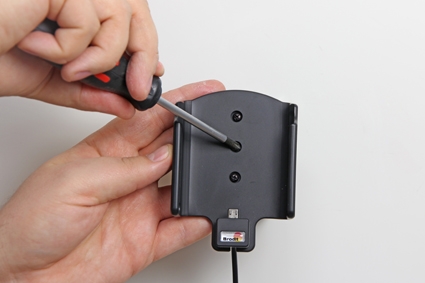

3. Setzen Sie die Halterung über die Montageplatte, sodass die Schraube in das Loch des Kugelgelenks passt. Drehen Sie die Schraube einige Umdrehungen, nur so weit, dass das Gewinde greift. Ziehen Sie die Halterung heraus und halten Sie sie leicht gespannt, während Sie die Schraube festziehen, sodass die Halterung am Kugelgelenk befestigt wird. Ziehen Sie zuerst die Schraube fest an, lösen Sie sie dann so, dass die Halterung sicher sitzt, aber noch schwenkbar ist.

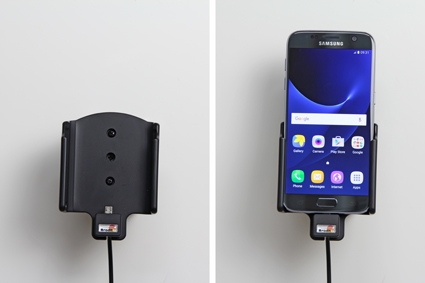

4. Halterung fertig montiert.

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse abgestimmt ist. Der eine Teil ist ein Gerätehalter, angepasst an Ihr Mobiltelefon, Tablet oder anderes Handgerät. Zusammen mit diesem wird ein ProClip verwendet – eine Montagelösung, die speziell für Ihr Automodell konzipiert ist. Der ProClip wird komplett ohne Schrauben und ohne Beschädigung der Fahrzeuginneneinrichtung montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um einen Halter für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Auto zu finden: Hier klicken

Passend für
Samsung Galaxy S7
