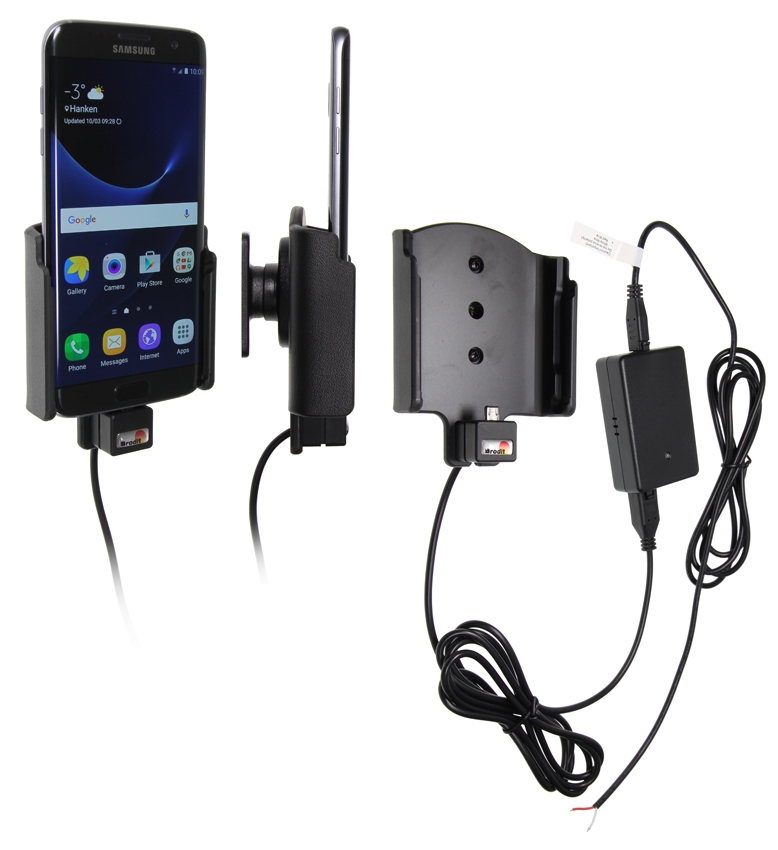

Brodit 513866 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, sorgt für eine saubere Montage ohne lose Kabel, die über das Armaturenbrett hängen! Die Halterung ist an einem Kugelgelenk montiert, so dass Sie Ihr Gerät einfach einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform in Ihrem Fahrzeug montiert.

Mit Molex-Adaptersystem. Sie können wählen, ob Sie die Halterung nur zum Laden Ihres Geräts verwenden möchten oder einen Adapter an den Molex-Stecker anschließen, um weitere Funktionen zu nutzen. Dann können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

Das Produkt ist E-geprüft. 12/24 Volt. Das Stromkabel der Halterung muss über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Sollte von einem Fachmann montiert werden.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,3V
Ausgangsstrom (typ): 2,0A
Ein- & Ausgangsschutz: Eingangs-Polaritätsumkehr/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschlussschutz
LED-Ladeanzeige: Leistungsanzeige (Grün), Ovp/Ocp/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS konform: ROHS

• Brodit aktive Halterung für feste Installation
• Samsung Galaxy S7 Edge

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

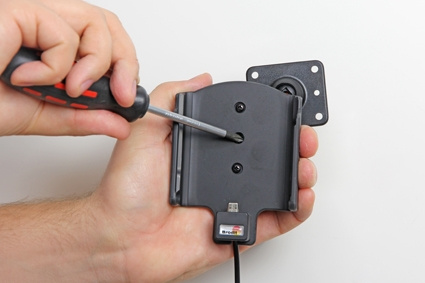

1. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.

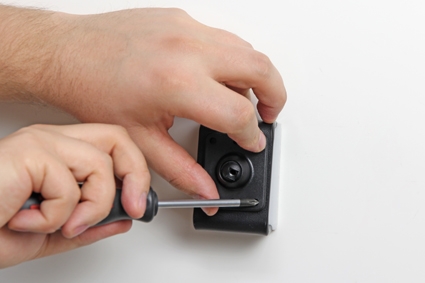

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest.

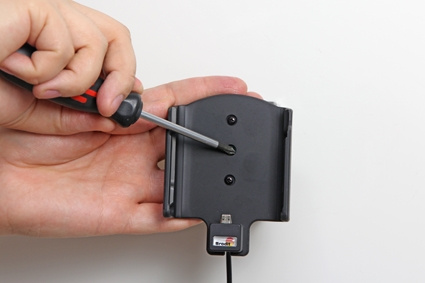

3. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch im Kugelgelenk passt. Schrauben Sie die Schraube ein paar Umdrehungen herein, sodass das Gewinde greift. Ziehen Sie die Halterung heraus und halten Sie sie leicht gespannt, während Sie gleichzeitig die Schraube festziehen, so dass die Halterung am Kugelgelenk fixiert wird. Ziehen Sie die Schraube zuerst fest an, lösen Sie sie dann, damit die Halterung fest sitzt, aber dennoch neigbar ist.

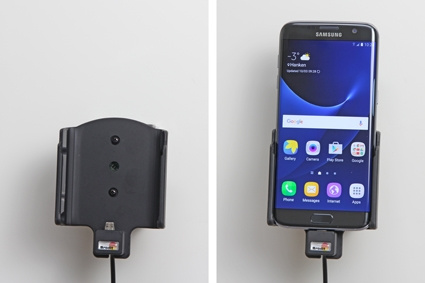

4. Halterung fertig montiert.

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Gerätehalter, angepasst an Ihr Mobiltelefon, Tablet oder ein anderes Handheld-Gerät. Zusammen mit diesem wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Automodell entworfen wurde. Der ProClip wird ganz ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums installiert. Flexibel, stabil und sicher. Einfacher geht's nicht!

Um einen Halter für Ihr Gerät zu finden: Klicken Sie hier
Um eine Halterung für Ihr Fahrzeug zu finden: Klicken Sie hier

Passend für
Samsung Galaxy S7 Edge
