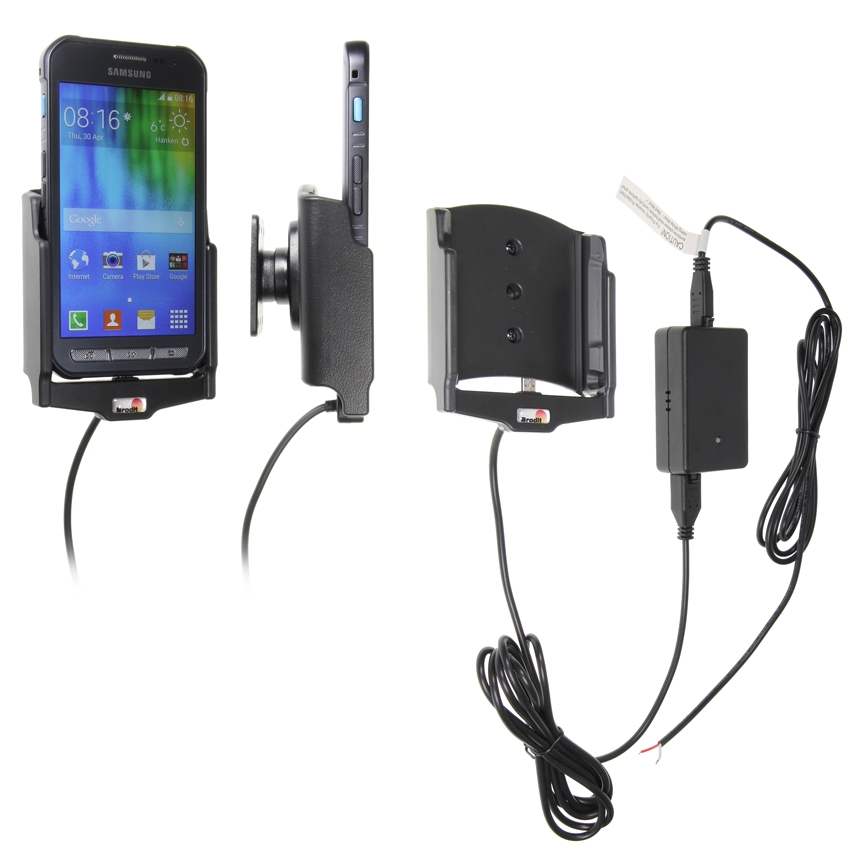

Brodit 513736 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel über dem Armaturenbrett ermöglicht! Die Halterung ist auf einem Kugelgelenk montiert, so dass Sie Ihr Gerät einfach einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird auf einer ProClip-Montageplattform in Ihrem Auto montiert.

Mit Molex-Adaptersystem. Sie können wählen, die Halterung nur zum Laden Ihres Geräts zu verwenden oder einen Adapter an den Molex-Anschluss anzuschließen, um zusätzliche Funktionalität zu erhalten. So können Sie die Halterung auch zum Laden eines GPS-Empfängers oder anderer eigener Lösungen verwenden (kann nicht für Datenkommunikation oder Audioanschluss verwendet werden).

Das Produkt ist E-gekennzeichnet. 12/24 Volt. Das Stromkabel der Halterung muss über eine 2A-Sicherung angeschlossen werden. 2 A Ladegerät. Sollte von einem Fachmann installiert werden.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,3V
Ausgangsstrom (typisch): 2,0A
Eingangs- & Ausgangsschutz: Eingangspolungsumkehr/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschutz
LED-Ladeanzeige: Stromversorgungsein Anzeige (Grün), Ovp/Ocp/Ausgangskurz (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit aktive Halterung für feste Installation
• Samsung Galaxy Xcover 3

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

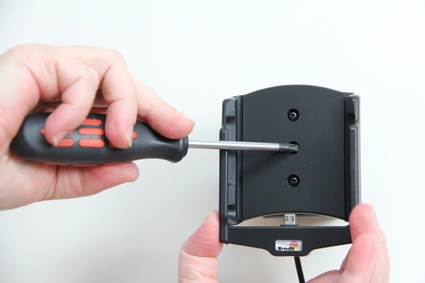

1. Lösen Sie die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite entfernen zu können.

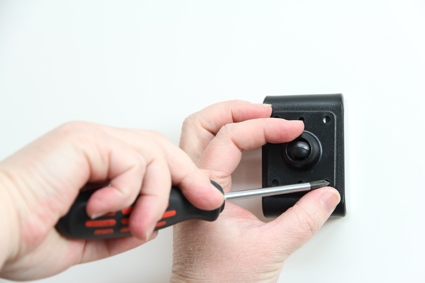

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

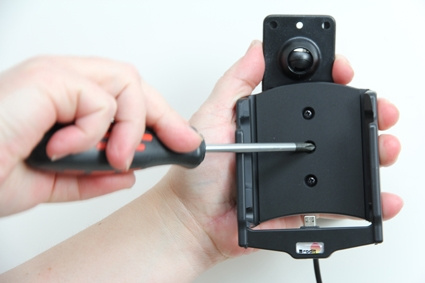

3. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Schrauben Sie die Schraube einige Umdrehungen hinein, nur so viel, dass das Gewinde greift. Ziehen Sie die Halterung heraus und halten Sie sie leicht unter Spannung, während Sie gleichzeitig die Schraube festziehen, so dass die Halterung am Kugelgelenk fixiert wird. Ziehen Sie zuerst die Schraube fest an, lösen Sie sie dann wieder, so dass die Halterung fest sitzt, aber dennoch schwenkbar ist.

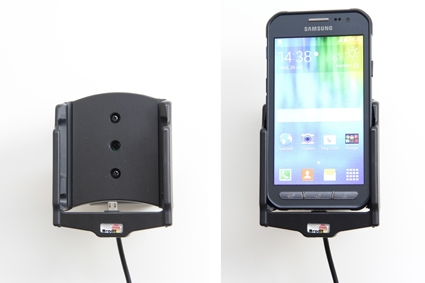

4. Halterung fertig montiert.

Brodit ProClip
Die zweiteilige Montagemöglichkeit von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Gerätehalter, der speziell für Ihr Mobiltelefon, Tablet oder ein anderes Handgerät angepasst ist. Zusammen mit diesem wird ein ProClip verwendet – eine Montagehalterung, die speziell für Ihr Fahrzeugmodell entworfen wurde. Der ProClip wird komplett ohne Schrauben und ohne Beschädigung des Fahrzeuginterieurs installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um einen Halter für Ihr Gerät zu finden: Hier klicken
Um eine Befestigung für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Samsung Galaxy Xcover 3
