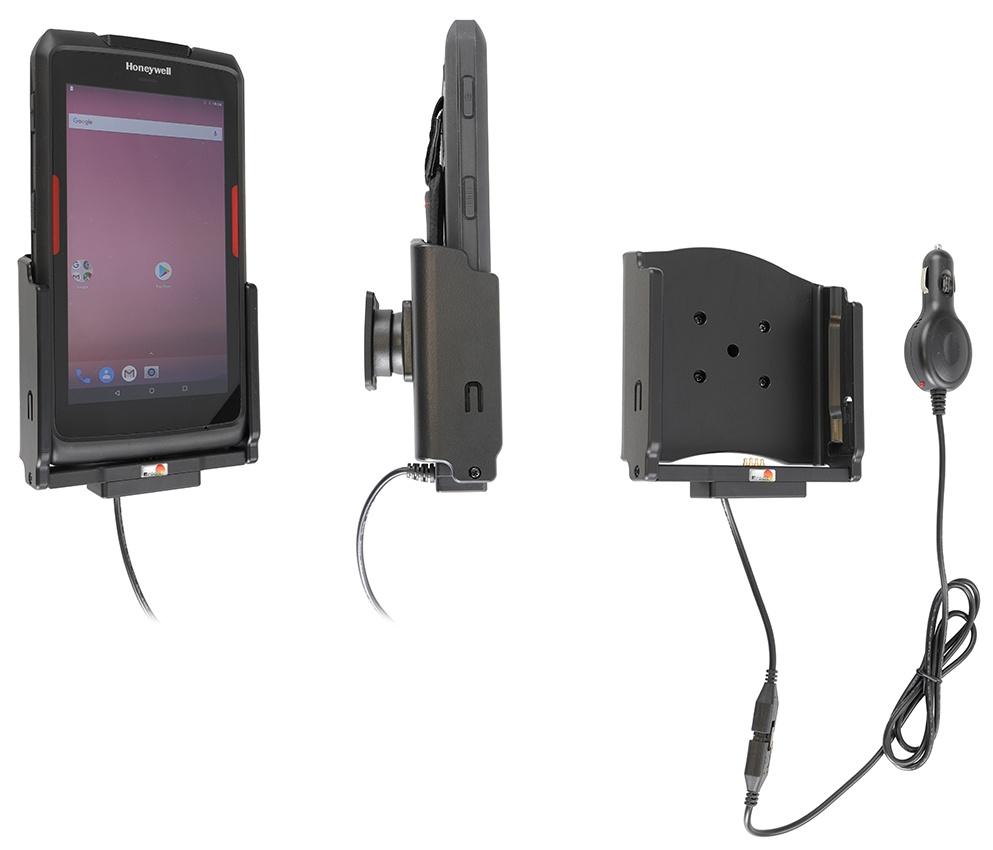

Brodit 712085 – Aktive Halterung mit Zigarettenanzünder-Anschluss. Mit deinem Gerät in einer aktiven Halterung hast du immer einen frisch geladenen Akku, wenn du das Auto verlässt. Die aktive Halterung ist an einem Kugelgelenk montiert und kann geneigt und gedreht werden, um Reflexionen auf dem Bildschirm zu vermeiden. Mit Zigarettenanzünder-Anschluss, 12/24 Volt. Das Laden schaltet sich automatisch ein, wenn das Gerät in die Halterung eingesetzt wird. Wird auf der ProClip Montageschiene montiert.

Easy-Switching-System:
Mit dem Easy-Switching-System kannst du nur die Halterung aufrüsten und die bereits verlegten Kabel behalten. Das spart dir viel Zeit! Wenn du auf ein neues Gerät umsteigst, musst du keine komplette Installation mehr durchführen. Gleiches gilt für Wartung im Garantie- oder Schadensfall. Du trennst einfach die Halterung über die Molex 6-Pin Schnellverbindung vom Ladekabel ab und verbindest dann die neue Halterung. Der Wechsel ist in wenigen Sekunden erledigt.

Ladespezifikationen:
Eingangsspannung: DC/10-24V
Ladespannung: DC/4,6-5,3V
Ausgangsstrom (Typ): 3,0A
Eingangs- & Ausgangsschutz: Eingangspolungsumkehr/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
LED-Ladeanzeige: Produkt-Ausgangsanzeige
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktive Halterung mit Zigarettenanzünder-Anschluss
• Honeywell EDA70
• Honeywell EDA71

Bitte lies die gesamte Anleitung aufmerksam durch und schaue dir die Bilder vor der Montage an.

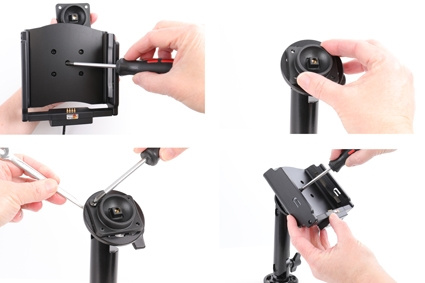

1. Löse die Schraube in der Mitte der Halterung, damit du die Montageplatte auf der Rückseite entfernen kannst. Platziere die Montageplatte an der gewünschten Stelle. Befestige die Montageplatte mit den mitgelieferten Schrauben. Setze die Halterung über die Montageplatte, sodass die Schraube in das Loch des Kugelgelenks passt. Ziehe die Schraube zuerst fest an, löse sie dann leicht, sodass die Halterung fest sitzt, aber noch geneigt werden kann.

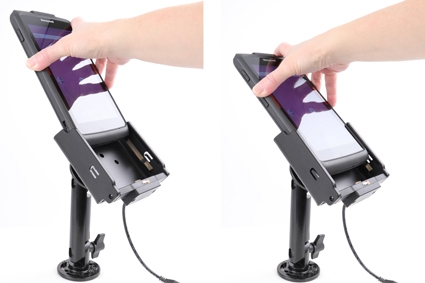

2. Um das Gerät in der Halterung zu platzieren: Setze die Unterseite des Geräts in die Halterung. Drücke die Oberseite des Geräts nach vorne und gleichzeitig das Gerät nach unten, um es in der Halterung zu befestigen.

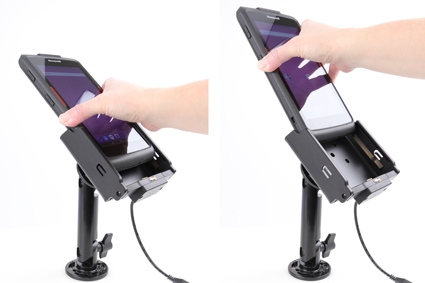

3. Um das Gerät aus der Halterung zu entfernen: Drücke die Oberseite der Halterung nach vorne. Wenn das Gerät frei ist, hebe es aus der Halterung heraus.

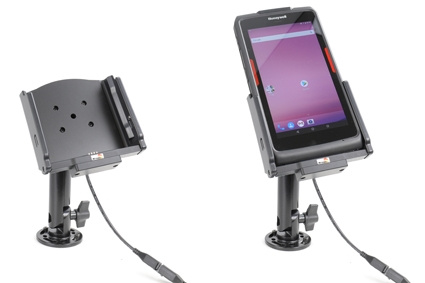

4. Halterung fertig montiert.

Spezifikationen
Abmessungen: 121 x 130 x 65 mm
Gewicht: 259 g
Volumen: 1022 cm3

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet dir eine Installation, die perfekt zu deinen Bedürfnissen passt. Ein Teil ist ein Gerätehalter, der speziell für dein Mobiltelefon, Tablet oder ein anderes tragbares Gerät angepasst ist. Dazu wird ein ProClip verwendet – eine Montagehalterung, die speziell für dein Fahrzeugmodell entworfen wurde. ProClip wird komplett ohne Schrauben montiert und beschädigt nicht das Interieur deines Fahrzeugs. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um einen Halter für dein Gerät zu finden: Hier klicken
Um eine Halterung für dein Auto zu finden: Hier klicken

Passt für
Honeywell EDA70
Honeywell EDA71
