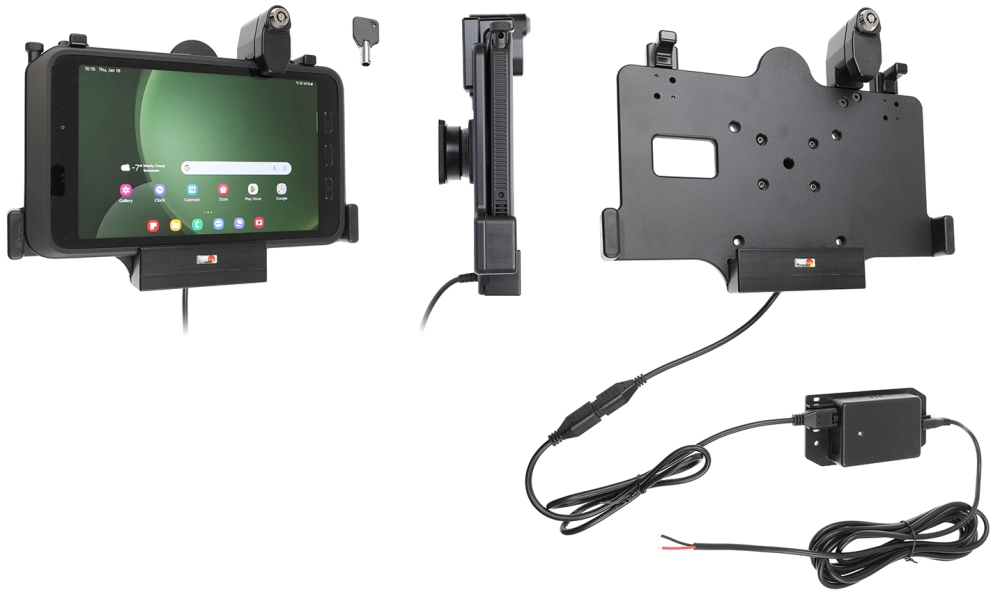

Brodit 736386 - Halter mit Schlüsselschloss. Ein aktiver Halter, der innerhalb des Armaturenbretts angebracht wird, bietet eine diskrete und professionelle Montage ohne lose Kabel, die über das Armaturenbrett hängen. Elegant, bequem und verkehrssicher! 12/24 Volt. Das Produkt ist E-geprüft. Das Stromkabel am Halter muss über eine 2A Sicherung angeschlossen werden. 2,5A Lader. Aufladung erfolgt über den Pogo-Anschluss. Sollte von einem Fachmann montiert werden.

Ein Halter mit Schloss wird verwendet, wenn Sie Ihr Tablet fest abschließen und dennoch leicht zugänglich haben möchten, z. B. in Geschäften, Messen, Events, Lastwagen, Booten usw. Der Halter verfügt über ein eingebautes Schloss, um das Gerät zu entfernen, wird ein Schlüssel benötigt (2 Schlüssel inklusive).

Der Halter ist mit einem Kugelgelenk ausgestattet, sodass Sie den Winkel einfach einstellen können, um den Bildschirm gut zu sehen. Kippbar um 17° und drehbar um 360°. Montageplatte 42x50 mm mit 4 mm AMPS-Lochung. Hergestellt aus schwarzem ABS/Acetal Kunststoff. Hergestellt in Schweden.

Easy-Switching-System:
Mit dem Easy-Switching-System können Sie nur den Halter aufrüsten und die installierten Kabel behalten. Das spart viel Zeit! Beim Upgrade auf ein neues Gerät müssen Sie keine vollständige Installation mehr durchführen. Gleiches gilt für Wartung im Garantiefall oder bei Schaden. Sie trennen einfach den Halter vom Ladekabel über den Molex 6-Pin Schnellanschluss und schließen den neuen Halter an. Der Wechsel ist in wenigen Sekunden erledigt.

Wählen Sie den Montageort sorgfältig; Geräte sollten nicht die Sicht versperren oder wichtige Bedienelemente blockieren. Der Halter darf nur an geeigneter Stelle befestigt werden. Installationen erfolgen stets nach eigenem Ermessen und Verantwortung des Kunden.

• Brodit Halter mit Schlüsselschloss
• Samsung Galaxy Tab Active 3 SM-T570/SM-T575
• Samsung Galaxy Tab Active 5 SM-X300/SM-X306B

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

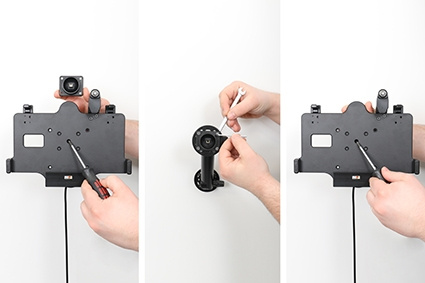

1. Lösen Sie die Schraube in der Mitte des Halters, um die Montageplatte auf der Rückseite zu entfernen. Platzieren Sie die Montageplatte am gewünschten Ort. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben. Setzen Sie den Halter über die Montageplatte, sodass die Schraube in das Loch des Kugelgelenks passt. Ziehen Sie die Schraube an, bis der Halter fest sitzt, aber noch schwenkbar ist.

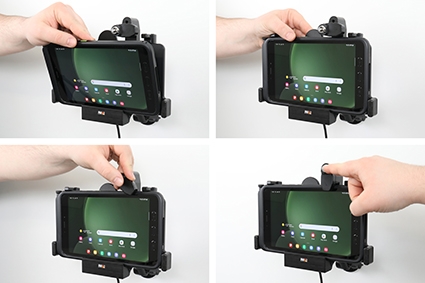

2. Einsetzen des Geräts im Halter: Setzen Sie die untere Seite des Geräts in den Halter und drücken Sie die obere Seite des Geräts nach vorne, bis es im Halter einrastet. Drücken Sie das Schloss von oben. Drücken Sie den Knopf, um zu verriegeln.

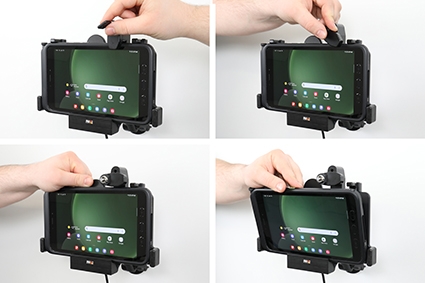

3. Entfernen des Geräts aus dem Halter: Entriegeln Sie das Schloss mit dem mitgelieferten Schlüssel. Ziehen Sie das Schloss nach oben. Drücken Sie die obere Halterung nach oben und ziehen Sie dann zuerst die obere Gerätezange aus dem Halter. Danach können Sie das Gerät nach oben/heraus aus dem Halter heben.

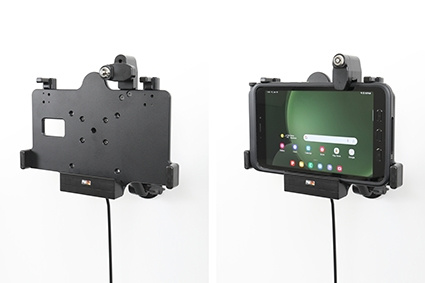

4. Halter fertig montiert.

Spezifikationen
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.4V
Ausgangsstrom (Typ): 2,7A
Eingangs- und Ausgangsschutz: Eingangs-Polung umgekehrt/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschluss-Schutz
LED-Ladestandsanzeige: Stromversorgung-Anzeige (Grün), OVP/OCP/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagertemperatur: -20°C ~ +80°C
RoHS-konform: ROHS
Abmessungen: 247 x 187 x 62 mm
Gewicht: 544 g
Volumen: 2864 cm3

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die genau auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Gerätehalter, der speziell für Ihr Handy, Tablet oder anderes Handheld-Gerät angepasst ist. Zusammen mit diesem wird ein ProClip verwendet – eine Montagehalterung, die speziell für Ihr Automodell entwickelt wurde. Der ProClip wird völlig ohne Schrauben und ohne Beschädigung der Innenausstattung des Autos montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Auto zu finden: Hier klicken

Passend für
Samsung Galaxy Tab Active 3 SM-T570/SM-T575
Samsung Galaxy Tab Active 5 SM-X300/SM-X306B
