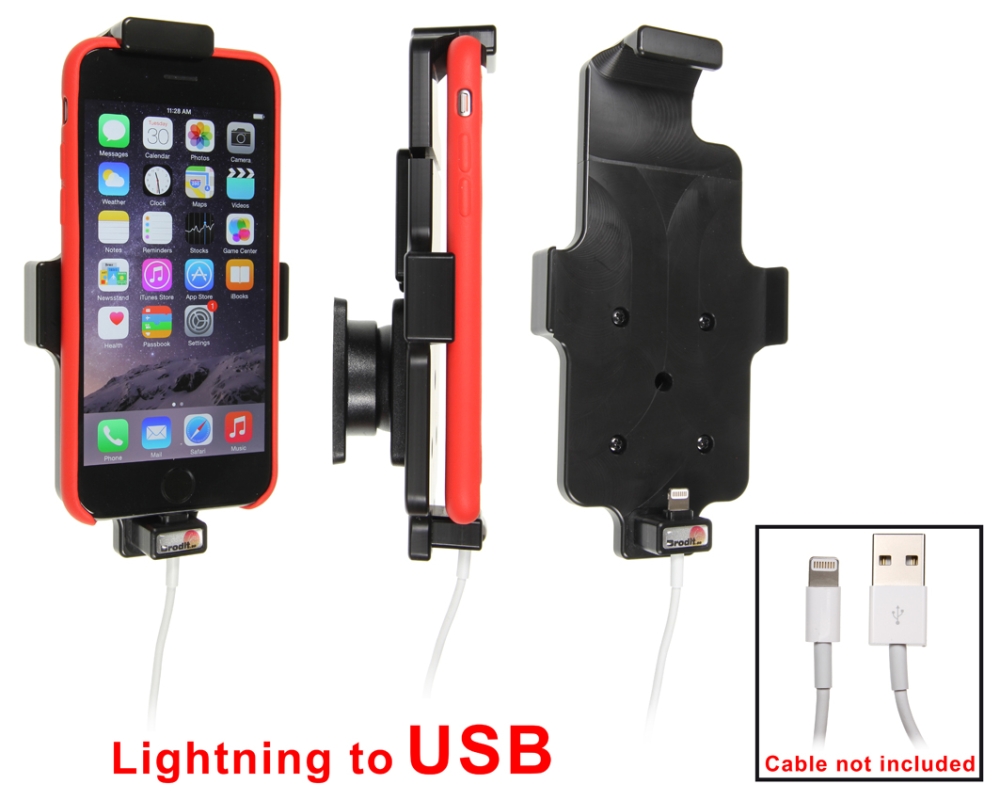

Brodit 514662 - Halterung für Kabelanschluss. Diese Halterung für Kabelanschluss kann in Kombination mit einem Apple-Kabel verwendet werden, um Ihr iPhone aufzuladen. Zuerst befestigen Sie das Kabel in der Halterung, dann verbindet sich das Kabel automatisch mit Ihrem iPhone, wenn Sie es in die Halterung setzen. Mit dem Lightning-auf-USB-Kabel können Sie Ihr iPhone laden, indem Sie es an den USB-Anschluss des Fahrzeugs anschließen oder einen USB/Zigarettenanzünder-Adapter für die 12V-Steckdose des Fahrzeugs verwenden.

Wichtige Information: Kabel ist nicht enthalten. Die Halterung für Kabelanschluss kann in Kombination mit dem originalen Apple Lightning-auf-USB-Kabel verwendet werden. Es gibt zwei Kabelgrößen, je nachdem, wann Ihr Telefon gekauft wurde (Apple Art.Nr. MD818ZM/A und MD818AM/A), die Kabelhalterung in der Halterung passt zu beiden.

Passend für Geräte mit Hülle, die folgende Maße haben: Höhe: 137-144 mm, Breite: 75 mm, Dicke 2-11 mm. (Kann auch für Hüllen dicker als 11 mm passen, abhängig von Form/Design der Kanten der Hülle).

Die Halterung ist mit einem Kugelgelenk ausgestattet. Das bedeutet, Sie können den Winkel Ihres Geräts einfach verstellen, um Lichtreflexion auf dem Bildschirm zu vermeiden. Es ermöglicht auch, zwischen Hoch- und Querformat in einer Sekunde zu wechseln. Hergestellt aus schwarzem Acetal-Kunststoff. Die Halterung ist mustergeschützt. Montieren Sie die Halterung auf der ProClip-Montageplattform, so haben Sie Ihr iPhone beim Fahren immer bequem im Sicht- und Reichweite!

• Brodit Halterung für Kabelanschluss
• Apple iPhone 6

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

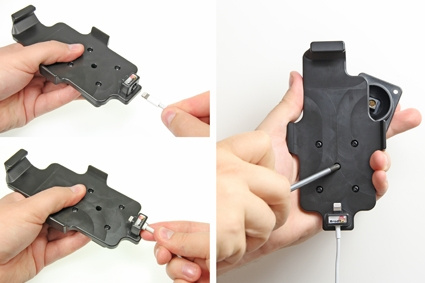

1. Platzieren Sie den Kabelstecker in dem Loch an der Unterseite der Halterung. Drücken Sie vorsichtig nach unten und vorne, sodass der Stecker über die Sperre ins Loch geht. Drücken Sie, bis Sie hören/spüren, dass der Stecker im Halter einrastet. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.

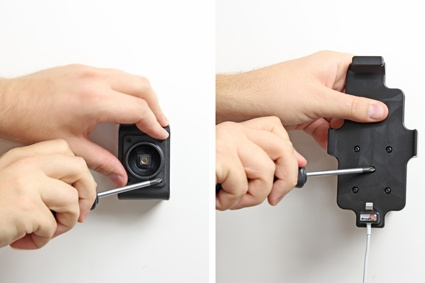

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den beiliegenden Schrauben fest. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Ziehen Sie die Schraube zuerst fest an, lockern Sie sie dann, so dass die Halterung fest sitzt, aber noch schwenkbar ist.

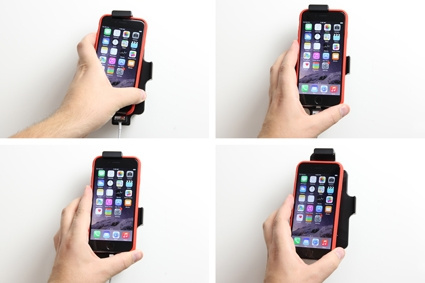

3. Um das Gerät in die Halterung zu setzen: Setzen Sie die obere Seite des Geräts in die Halterung und drücken Sie nach oben, so dass der obere Teil der Halterung nach oben gleitet. Drücken Sie die untere Seite des Geräts nach vorne in die Halterung. Wenn der Bodenanschluss des Geräts direkt über dem Anschluss der Halterung ist, drücken Sie das Gerät gerade nach unten, so dass die Anschlüsse verbunden sind. Drücken Sie das Gerät vorsichtig gerade nach unten, bis Sie hören/spüren, dass es einrastet.
Um das Gerät aus der Halterung zu nehmen: Drücken Sie das Gerät gerade nach oben, so dass der obere Teil der Halterung nach oben geschoben wird. Wenn das Gerät sich vom Anschluss löst, ziehen Sie die untere Seite des Geräts zu sich und nehmen Sie das Gerät nach unten aus der Halterung.

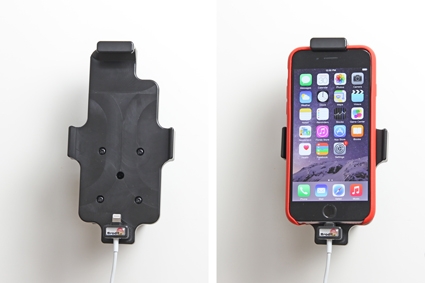

4. Halterung fertig montiert.

Brodit ProClip
Brodits zweiteiliges Montagelösungssystem bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Gerätehalter, angepasst an Ihr Mobiltelefon, Tablet oder anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet – eine spezielle Halterung, die speziell für Ihr Fahrzeugmodell entworfen wurde. ProClip wird ganz ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Befestigungen für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Apple iPhone 6
