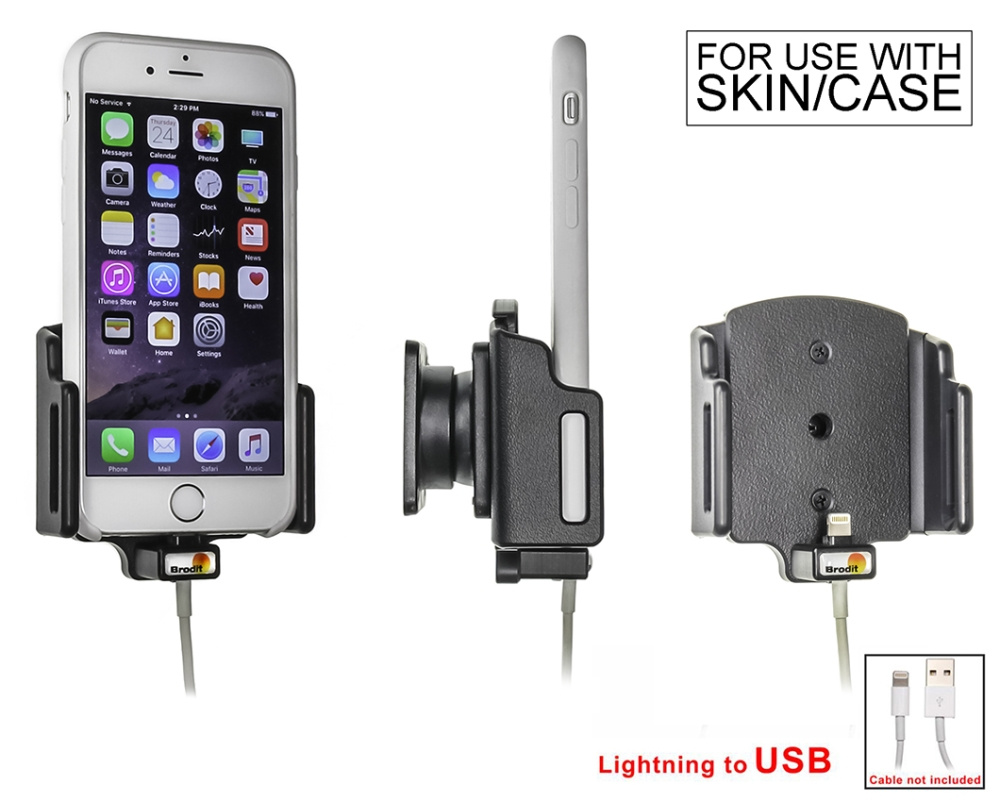

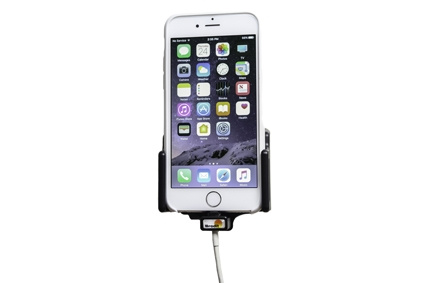

Brodit 514666 - Halterung für Kabelanschluss. ACHTUNG! Es ist wichtig, das Gerät GERADLINIG NACH UNTEN in den Halter zu stecken und GERADLINIG NACH OBEN wieder herauszunehmen.

Dieser Halter für den Kabelanschluss kann in Kombination mit einem Apple-Kabel verwendet werden, um Ihr iPhone zu laden. Zuerst befestigen Sie das Kabel im Halter, anschließend wird das Kabel jedes Mal automatisch mit Ihrem iPhone verbunden, wenn Sie es in den Halter setzen. Mit dem Lightning-auf-USB-Kabel können Sie Ihr iPhone laden, indem Sie es an den USB-Anschluss des Fahrzeugs anschließen oder einen USB/Zigarettenanzünder-Adapter an den 12V-Anschluss des Fahrzeugs verwenden.

Wichtige Information: Kabel ist nicht enthalten. Der Halter für den Kabelanschluss kann in Kombination mit dem originalen Apple Lightning-auf-USB-Kabel verwendet werden. Es gibt zwei Kabelgrößen, abhängig vom Kaufdatum Ihres Telefons (Apple Art.-Nr. MD818ZM/A und MD818AM/A), die Halterung passt zu beiden.

Um den richtigen Halter für Ihr Case/Skin zu finden: Messen Sie das Case und vergleichen Sie mit den Maßen der Halter. Um den Halter zu verwenden, stellen Sie zunächst die Breite so ein, dass sie zum Case passt, danach können Sie Ihr iPhone einfach in den Halter einsetzen. Der verstellbare Halter passt für Schutzhüllen mit schlanker Größe und den Maßen: Breite: 62-77 mm, Dicke 2-10 mm. (Kann auch für Schutzhüllen dicker als 10 mm passen, abhängig von Form/Design der Hüllenkanten).

Der Halter ist aus schwarzem ABS-Kunststoff gefertigt. Sie setzen das iPhone schnell und einfach in den Halter ein und nehmen es genauso einfach heraus, wenn Sie das Auto verlassen. Der Halter ist mit einem Kugelgelenk ausgestattet, das eine flexible Winkelverstellung ermöglicht, um Spiegelungen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform montiert.

• Brodit Halterung für Kabelanschluss
• Apple iPhone 6

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder vor der Montage an.

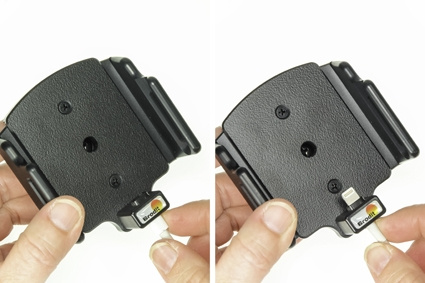

1. Platzieren Sie den Kabelstecker in der Öffnung am unteren Teil des Halters. Drücken Sie vorsichtig nach unten und vorwärts, bis der Stecker die Sperre passiert hat und in der Öffnung sitzt. Drücken Sie, bis Sie hören/spüren, dass der Stecker im Halter einrastet.

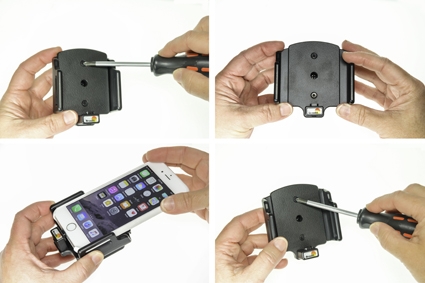

2. Passen Sie den Halter an Ihr Gerät an: Lösen Sie die Schrauben an der Vorderseite des Halters, sodass die Seiten verstellbar sind. Setzen Sie das Gerät in den Halter. Drücken Sie die Seiten zusammen, sodass das Gerät fest sitzt. Ziehen Sie die Schrauben an der Vorderseite wieder fest.

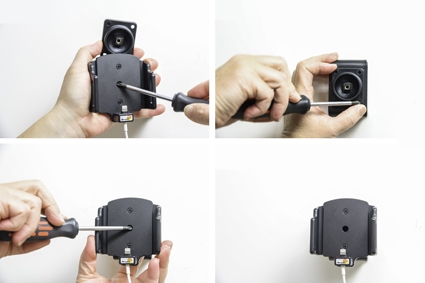

3. Lösen Sie die Schraube in der Mitte des Halters, um die Montageplatte auf der Rückseite entfernen zu können. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben. Schrauben Sie ein paar Umdrehungen in die Schraube, nur so viel, dass das Gewinde hält. Ziehen Sie den Halter heraus und halten ihn leicht gespannt, während Sie die Schraube festziehen, damit der Halter das Kugelgelenk festhält. Ziehen Sie die Schraube zuerst fest an, lösen Sie sie leicht, damit der Halter fest sitzt, aber noch schwenkbar bleibt.

4. Der Halter ist montiert und fertig.

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Gerätehalter, der speziell für Ihr Handy, Tablet oder anderes Handgerät angepasst ist. Zusammen mit diesem wird ein ProClip verwendet – eine Befestigung, die speziell für Ihr Automodell entwickelt wurde. ProClip wird komplett ohne Schrauben angebracht und beschädigt nicht die Innenausstattung des Fahrzeugs. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Apple iPhone 6
