Radio-Upgrade 9-3 NG 2003-2006

Dieses Automodell hat leider ein Radio, das vollständig in das Fahrzeug integriert ist, sodass es nicht ausgetauscht werden kann. Möchten Sie den Klang verbessern?

Klicken Sie hier, um die verfügbaren Optionen zu sehen!

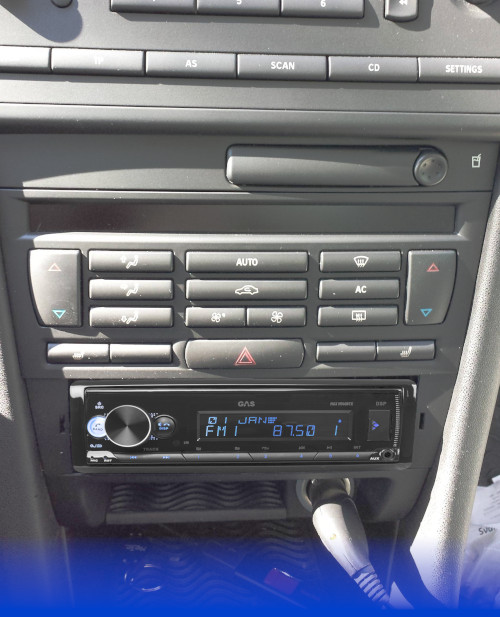

Es ist jedoch möglich, den CD-Player unter dem Radio gegen ein Einfach-DIN-Radio auszutauschen. Beachten Sie, dass die Lenkradsteuerung für das neue Radio genutzt werden kann, aber dies erfordert eine umfangreiche Modifikation eines Lenkradsteuerkabelbaums. Wenden Sie sich an unseren Laden in Trollhättan für Hilfe.
Der Mittellautsprecher wird an das Originalradio angeschlossen, um Parksensoren sowie Blinker- und Warnsignale vom Originalradio wiederzugeben.
Dies ist kein einfacher Eingriff und erfordert Kenntnisse in der Fahrzeugelektronik. Bitte kontaktieren Sie einen unserer Shops für Hilfe bei der Installation.

• Verwenden Sie ein SOT-Kabel zwischen dem Originalradio und dem Stecker, um Strom vom Originalradio zum neuen Radio zu beziehen. Die Stromversorgung muss parallel geschaltet werden, um die Stromversorgung des Originalradios nicht zu unterbrechen. Ein ISO-Stecker erleichtert dies. Die Zündstromversorgung muss z.B. von einer 12V-Steckdose bezogen werden.
  Schaltplan
  ACHTUNG! Wenn Ihr Auto Glasfaserkabel (orange) und/oder zusätzliche Anschlüsse im Quadlock-Stecker hat, müssen diese auf den Stecker des Originalradios übertragen werden.
• Verwenden Sie einen Fakra-DIN-Antennenadapter für das Radiosignal zum neuen Radio.
• Schleifen Sie das Glasfasersignal, das zum CD-Wechsler führt (Stecker mit 2 orangefarbenen Glasfaserkabeln). Entfernen Sie die Glasfaserkabel aus dem Originalstecker und schließen Sie sie an eine MOST-Schleife an.
• Wenn Ihr Auto das Premium 150- oder Prestige 300-Klangpaket hat, gibt es ab Werk einen Mittellautsprecher. Falls nicht, muss ein 3,5"-Lautsprecher eingebaut werden, was einige Modifikationen erfordert. Der Mittellautsprecher sollte an das Signal angeschlossen werden, das vom Quadlock-Anschluss des Originalradios zum linken oder rechten Frontlautsprecher führt.
• Je nachdem, wie die Lautsprecher betrieben werden sollen, gibt es 2 Methoden, um den Ton zum Laufen zu bringen:
  1. Die eingebauten 4 Kanäle des Radios vom ISO-Stecker werden an den ISO-Stecker des SOT-Kabels angeschlossen, und das Radio treibt dann die 3,5"-Lautsprecher im Armaturenbrett und die 4"-Lautsprecher hinten an. Eventuelle zusätzliche Türlautsprecher, Hecklautsprecher und Subwoofer müssen über eigene Endstufen betrieben werden.
  2. Alle Lautsprecher werden über eine separate Endstufe angeschlossen.
• Es muss ein eigener Einbaurahmen hergestellt werden, um die Spalte an den Seiten des neuen Radios abzudecken. Es ist möglich, das Plastik vom CD-Player abzuschneiden und dort zu montieren.
