Radio-Upgrade 9-5 OG 1997-2005

Achtung! In diesen Fahrzeugen können drei verschiedene Varianten von Autoradios vorhanden sein: Standard, Denso-Navigation oder Kenwood-Navigation.
Außerdem unterscheidet sich die Lenkradsteuerung zwischen 1997-2002 und 2002-2005.
Die Ausrüstung, die zum Wechseln des Autoradios benötigt wird, variiert dementsprechend sowie je nach Soundsystem, mit dem das Auto ausgestattet ist.

Standard-Autoradio

Zum Wechseln des Autoradios werden benötigt:

Installationskit: 1/2-DIN (mit Lenkradsteuerung) oder 1/2-DIN (ohne Lenkradsteuerung)

oder

Montagerahmen: 1-DIN (Ablagefach), 2-DIN (verwendet den mitgelieferten Metallrahmen des Radios) oder 2-DIN (komplett)

Kabelsatz: Lenkradsteuerkabelsatz (1997-2002, vor Facelift), Lenkradsteuerkabelsatz (2002-2005, Facelift) oder ISO-Kabelsatz (Stromumschaltung)
Ergänzt mit: Aktiver System-Adapter (nur AS2/AS3, mit Lautsprechern in den vorderen Türen ab Werk) sowie ggf. ISO-ISO-Verlängerung (wenn die Anschlüsse am Radio zusammen sind)
Achtung! Die Lenkradsteuerkabel haben ein loses Kabel, das angeschlossen werden muss, damit die Lenkradsteuerung funktioniert. Hier klicken für eine Anleitung.

Antennenadapter: ISO-DIN

Denso Navigation-Autoradio

Zum Wechseln des Autoradios werden benötigt:

Installationskit: 1/2-DIN (mit Lenkradsteuerung)

oder

Montagerahmen: 1-DIN (Ablagefach), 2-DIN (verwendet den mitgelieferten Metallrahmen des Radios) oder 2-DIN (komplett)

Kabelsatz: ISO-Kabelsatz mit Anpassung für org. Endstufe
Ergänzt mit: Lenkradsteuerkabelsatz (manuell/automatik ohne Paddles) oder Lenkradsteuerkabelsatz (Automatik mit Paddles)
Achtung! Die Lenkradsteuerkabel haben ein loses Kabel, das angeschlossen werden muss, damit die Lenkradsteuerung funktioniert. Hier klicken für eine Anleitung.

Antenneadapter: GM-DIN

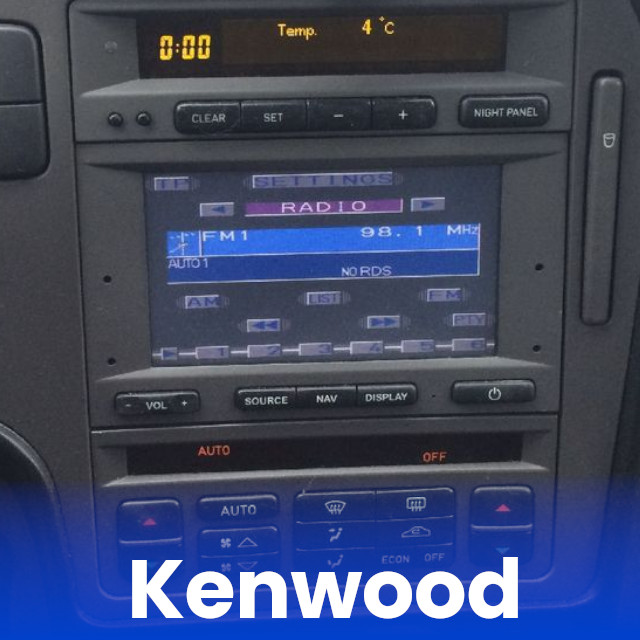

Kenwood Navigation-Autoradio

Zum Wechseln des Autoradios werden benötigt:

Montagerahmen: 1-DIN (Ablagefach), 2-DIN (verwendet den mitgelieferten Metallrahmen des Radios) oder 2-DIN (komplett)

Kabelsatz: Lenkradsteuerkabelsatz oder ISO-Kabelsatz (Stromumschaltung)
Ergänzt mit: Anpassung an Endstufe sowie ISO-ISO (2,5m Verlängerung)
Achtung! Die Lenkradsteuerkabel haben ein loses Kabel, das angeschlossen werden muss, damit die Lenkradsteuerung funktioniert. Hier klicken für eine Anleitung.

Antenneadapter: DIN-DIN (4,5 m Verlängerung)

Achtung! Dieses Radio ist sehr speziell, mit einem vollständig integrierten Navigationssystem.

• Der Anschluss hinter dem Radio ist ein 8-poliger ISO-Stecker für Strom und ein 10-poliger ISO-Stecker für Lautsprecher
• Beim Radioaustausch wird nur der schwarze Anschluss im Lenkradsteuerkabelsatz/ISO-Kabelsatz verwendet
• Verwenden Sie ein Verlängerungskabel hinter dem Radio und führen Sie den Buchsenstecker (mit Male-Stift) zur org. Endstufe, die sich an der rechten Seitenverkleidung vorne befindet
• Binden Sie die Lautsprecherkabel an die Eingänge der originalen Endstufe mit einem ISO-Stecker ein (nur brauner Stecker), der Schaltplan sollte auf der Endstufe aufgedruckt sein
• Verwenden Sie eine Anpassung für Endstufe hinter dem neuen Radio, um das richtige Signal an die ursprüngliche Endstufe zu erhalten
• Den Antennenanschluss findet man hinten an der Kenwood-Einheit unter dem Kofferraumboden beim Reserverad, das Kabel wird mit einem Verlängerungskabel zum neuen Radio geführt
