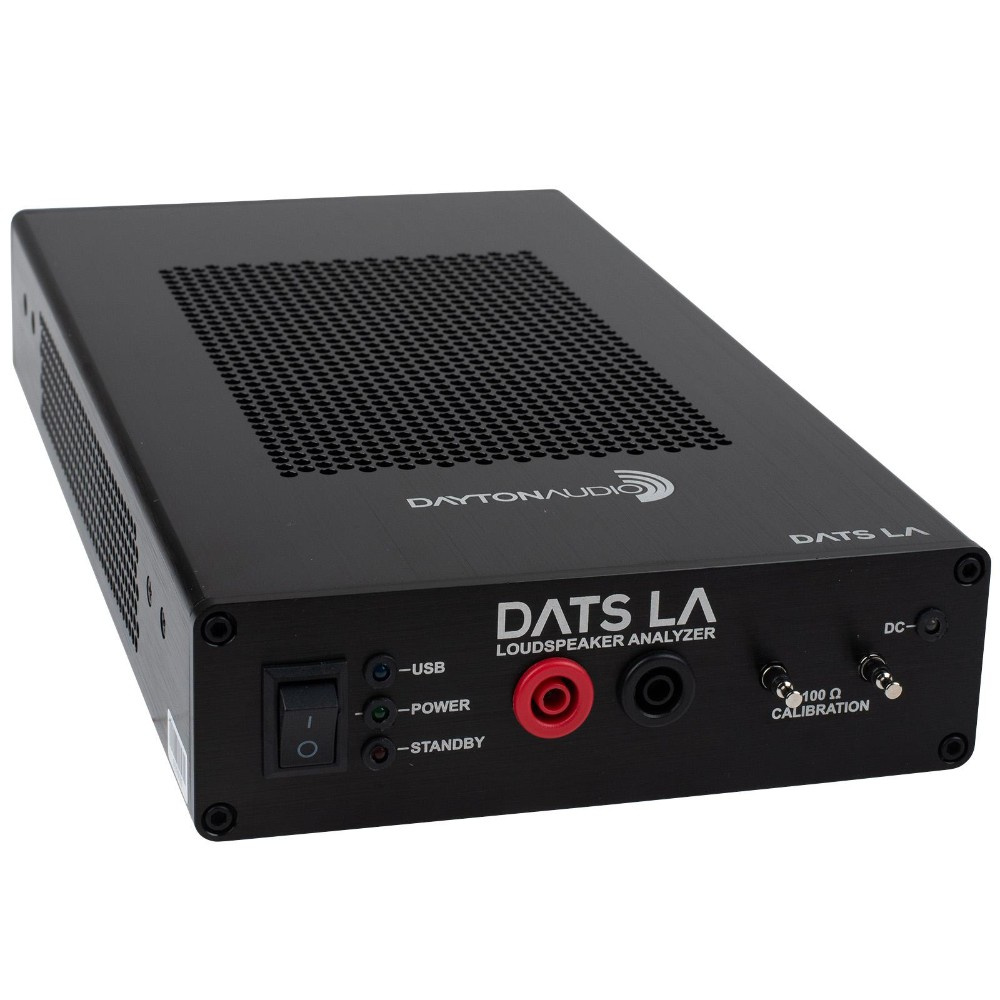

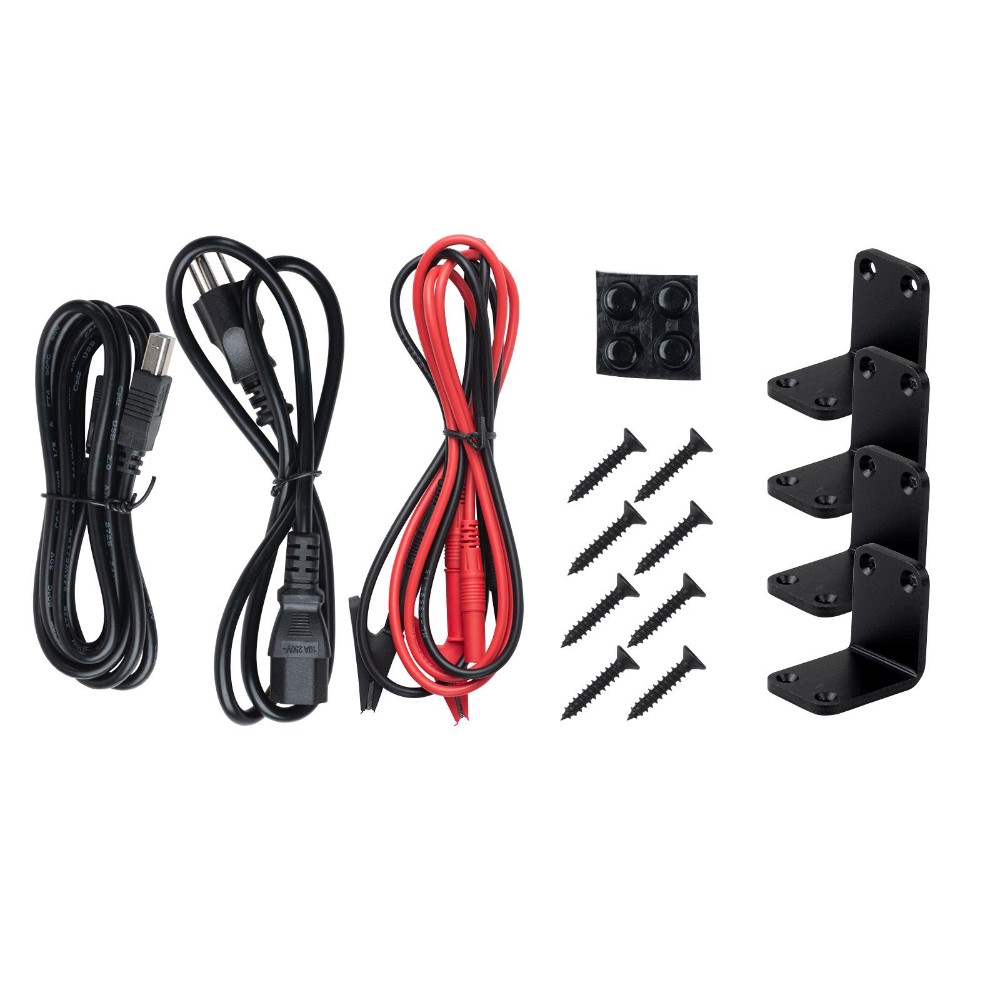

Dayton Audio DATS LA ist das Werkzeug für Konstrukteure und Entwickler, die mehr als traditionelle T/S- und Impedanzmessungen benötigen. Mit einem integrierten 100-Watt-Verstärker, patentierter DC-Bias-Analyse und einem kompletten Messsystem für alle Arten von Parametern bietet der DATS LA einen einzigartigen Einblick, wie ein Lautsprecherelement sich tatsächlich unter realer Belastung verhält.

• Patentierte DC-Bias-Methode, die Bl- und Kms-Symmetrie aufdeckt
• Integrierter 100-Watt-AC/DC-Verstärker
• Misst kleine und große T/S-Parameter
• Analyse von Motorkraft, Symmetrie und Aufhängung
• Impedanzsweep für Gehäuse und Abstimmungen
• Bl(x)-, Kms(x)- und Le(x)-Kurven
• Fortgeschrittene LCR-Messung
• Oszilloskop und Tongenerator
• USB-Anschluss zum PC
• Robuste, tragbare Bauweise

ACHTUNG! Um korrekte Ergebnisse zu erzielen, gelten dieselben Prinzipien wie bei traditionellen Messwerkzeugen, aber mit größerer Genauigkeit:

• Verschließen Sie nicht die Belüftungsöffnungen im Magneten des Lautsprechers, da dies das Verhalten der Aufhängung beeinflusst.
• Bei der Messung von Vas und Mms wird entweder ein bekanntes Testgewicht auf der Membran oder ein geschlossenes Testgehäuse benötigt. Größere Membranen und steifere Aufhängungen erfordern mehr Gewicht.
• DATS LA arbeitet mit höheren Testpegeln als DATS V3. Stellen Sie sicher, dass das Element bei Verwendung höherer Leistung ordentlich fixiert ist.
• DC-Bias-Messungen sollten in einer ruhigen Umgebung ohne Luftstrom durchgeführt werden, da die Bewegung der Membran bei niedrigen Frequenzen empfindlich auf Störungen reagiert.

Schnellstart

• Software herunterladen (Windows):
  Hier klicken zum Download
• Installieren und DATS LA mit dem USB-B-Kabel an den Computer anschließen.
• Software starten.
• Zum "Impedance Analyzer" wechseln und eine Testkabel-Kalibrierung durchführen, verbinden Sie die Testkabel und bestätigen Sie.
• Dann eine Impedanzkalibrierung an den eingebauten Anschlüssen durchführen.
• Klemmen an das Element anschließen und mit der Messung beginnen.

Die Software zeigt Impedanzkurven in Echtzeit und extrahiert automatisch relevante Parameter.

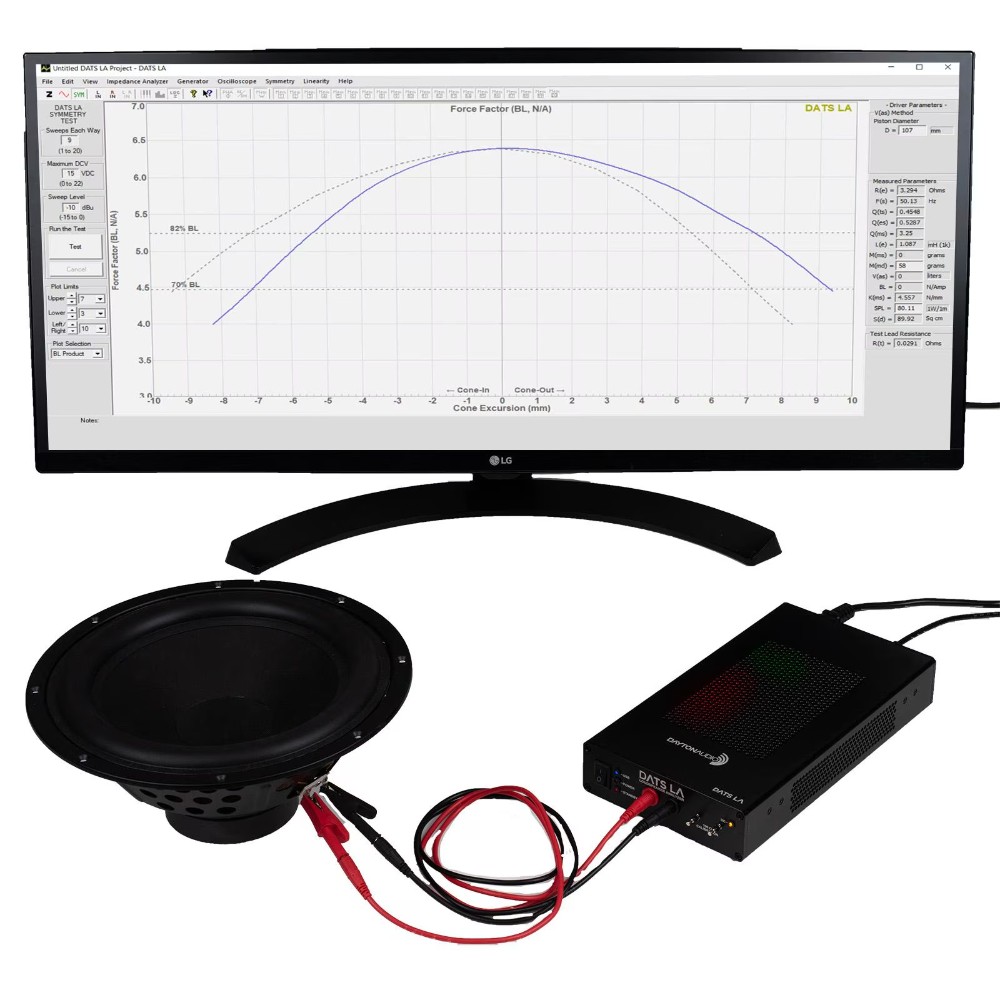

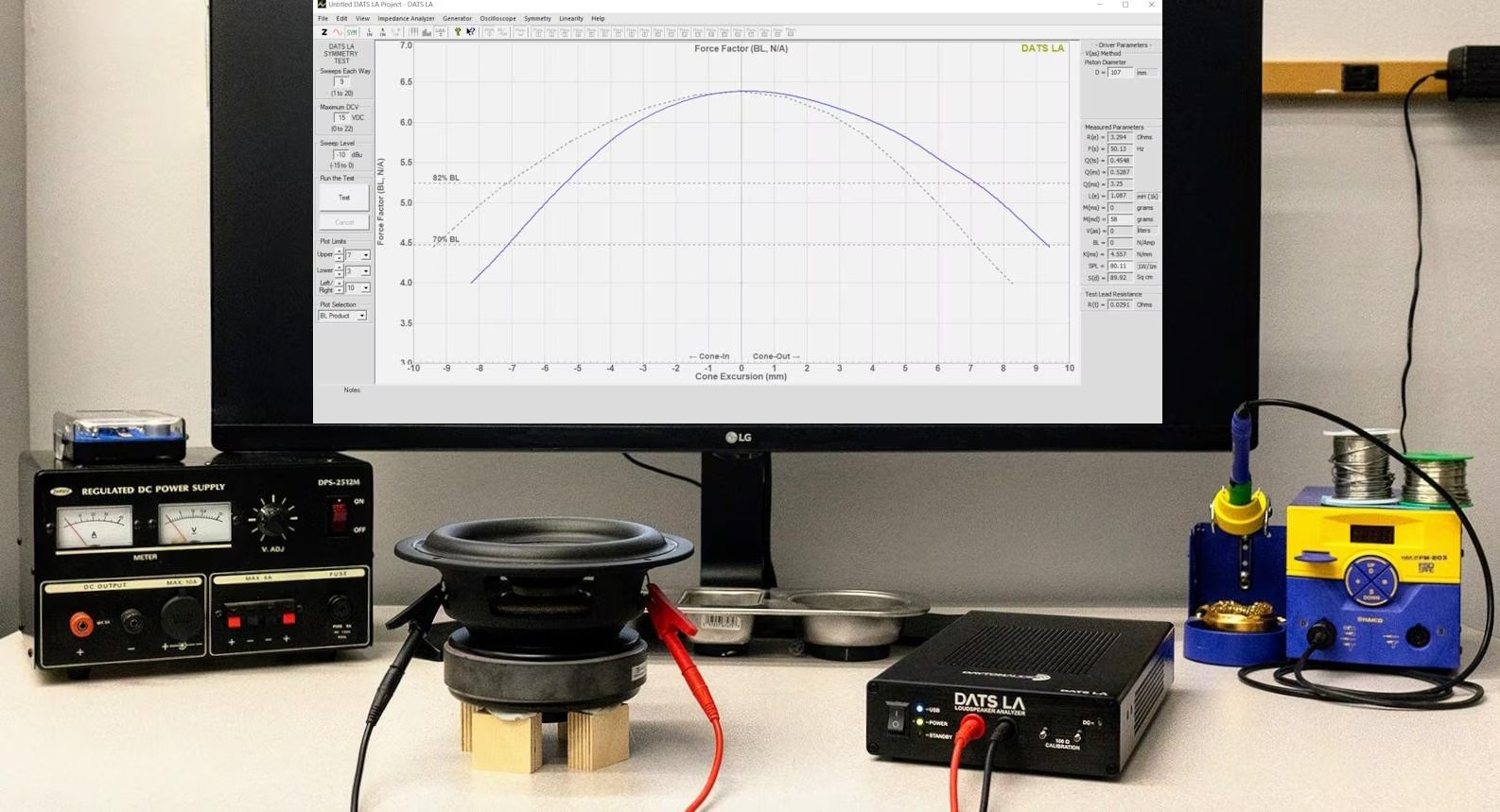

DC-Bias: Enthüllt das tatsächliche Verhalten von Motor und Aufhängung
Standardmessungen zeigen Elemente bei kleinen Signalen, doch in Wirklichkeit verändern sich Motorkraft (Bl), Compliance (Kms) und Induktivität (Le), wenn sich die Membran bewegt. Hier ist DATS LA einzigartig. Die patentierte Technologie (US-Patent Nr. 11.272.301) nutzt kontrollierte DC-Offset-Impulse, um die Schwingspule vor dem Impedanzsweep in verschiedene Positionen zu bringen. So erhält man:

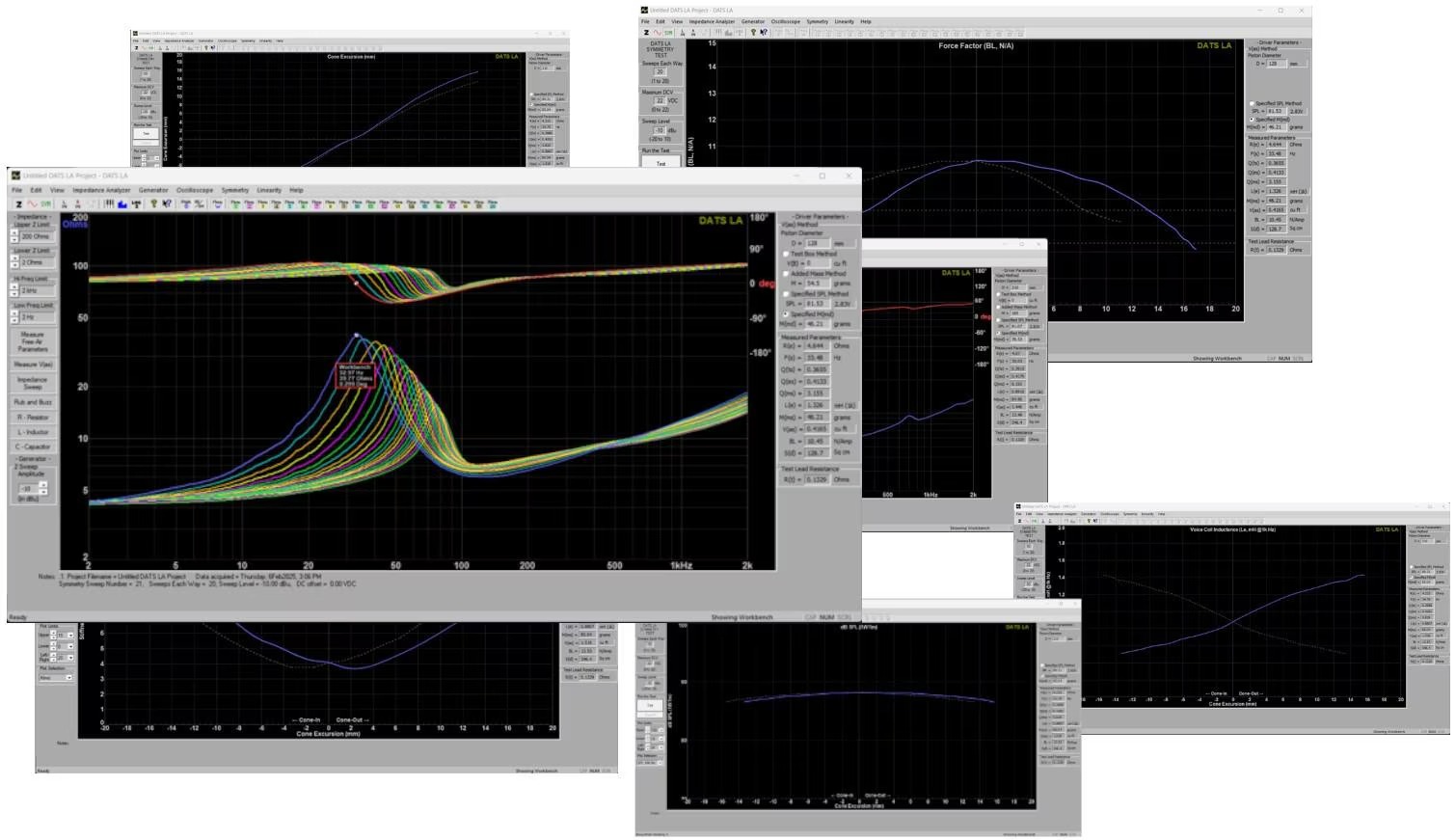

• Bl(x) - Motorkraft über den gesamten Hub
• Kms(x) - Steifigkeit der Aufhängung über den Hub
• Le(x) - Induktivität und deren Variation mit dem Hub

Die Kurven zeigen deutlich Asymmetrien, Konstruktionsfehler, mechanische Beschränkungen und Motorverluste, die mit einem normalen DATS V3 extrem schwer zu analysieren sind.

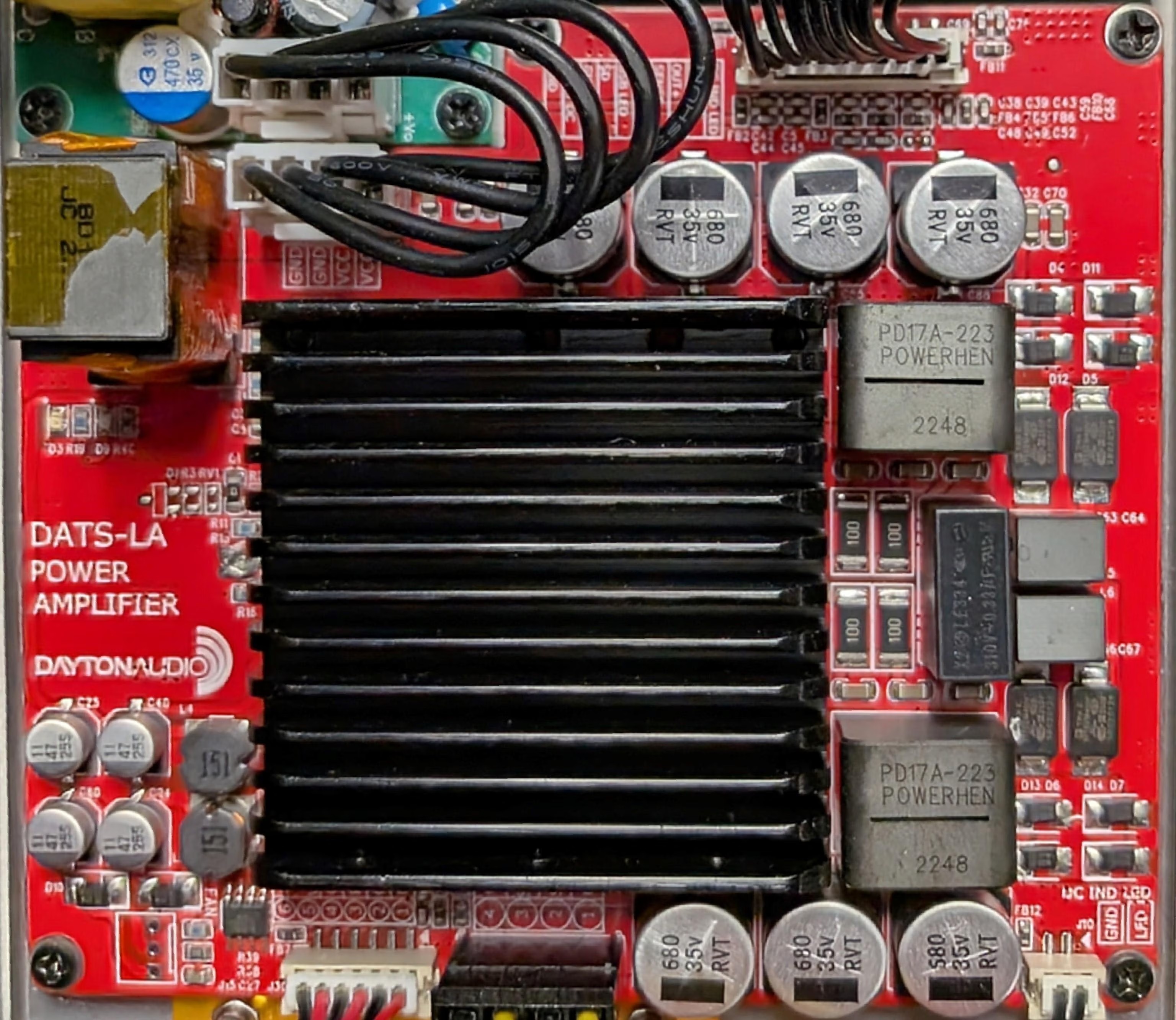

100-Watt-Verstärker für große Signale
DATS LA misst nicht nur Elemente im "Laborniveau" wie DATS V3, sondern kann diese mit bis zu 100 Watt antreiben, was folgendes ermöglicht:

• Motorsverlust bei hohen Ausschlägen
• Flussmodulation
• Thermische Kompression
• Veränderung des Re bei Spulenaufwärmung
• Veränderung der T/S-Parameter bei höheren Signalpegeln

Dies ist entscheidend um echtes Verhalten zu modellieren, besonders bei größeren Bass- und PA-Treibern.

T/S-Parameter – kleine und große Signale
Kleine Parameter:

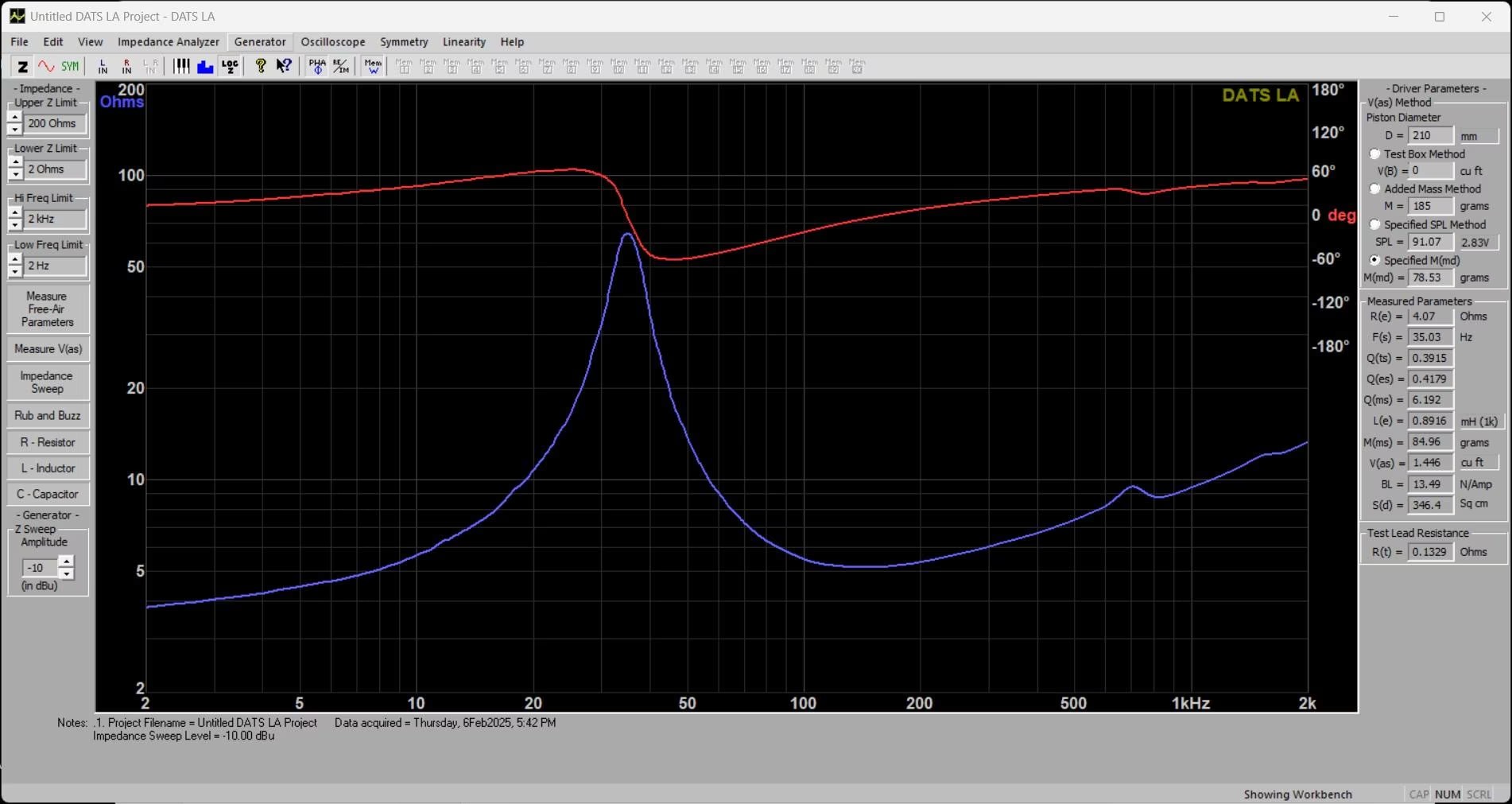

Wählen Sie "Measure Free-Air Parameters" um Fs, Qts, Qes, Qms, Le und Impedanzkurve anzuzeigen.
Fügen Sie Gewicht hinzu oder verwenden Sie ein Testgehäuse und wählen Sie "Measure Vas" um Vas und Mms zu erhalten.

Große Parameter:
Erhöhen Sie den Ausgangspegel und messen Sie erneut. Das Programm zeigt, wie sich die Parameter bei höherer Spannung ändern.

Abstimmungen und Gehäuseparameter
Mit einem Impedanzsweep im montierten Gehäuse sehen Sie:

• Abstimmfrequenz bei belüftetem Gehäuse
• Q-Wert im geschlossenen Gehäuse
• Leckage oder verlorene Dichtheit
• Verschobene Resonanzen, die auf Konstruktionsprobleme hinweisen

Tipp! Die Abstimmung liegt im Impedanztal zwischen den zwei Spitzen eines belüfteten Gehäuses. Haben Sie mehrere Abstimmungen, gilt dasselbe Prinzip, und die Abstimmungen liegen zwischen zwei Spitzen.

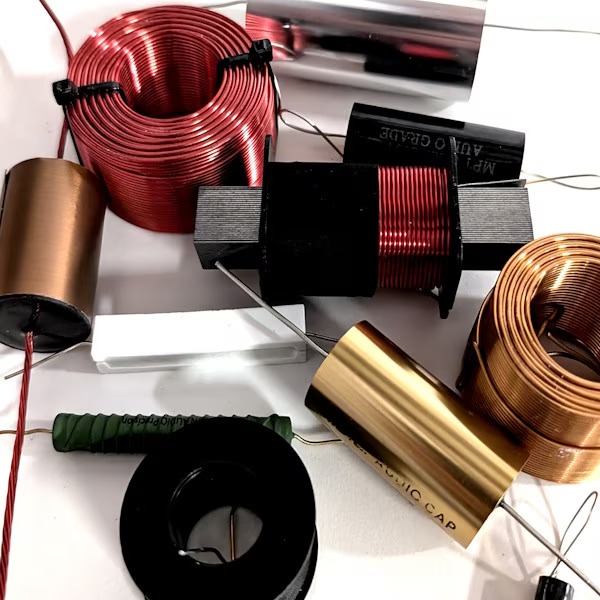

Hochpräzises LCR-Messgerät
DATS LA funktioniert auch als fortschrittlicher Bauteilemesser:

• Induktivitäten (Spulen) von 0,05 mH bis 100 mH (inkl. DC-Widerstand)
• Kondensatoren von 0,002 µF bis 10.000 µF (ESR, Q, Verlustwinkel)
• Widerstände von 0,002 Ohm bis 10.000 Ohm

Perfekt zur Messung von Filterbauteilen und passiven Netzwerken.

Mehr als nur Grafiken
Die zum DATS LA gehörige Software bietet:

• Bl(x), Kms(x), Le(x) mit invertierter Referenzkurve
• Oszilloskopmodus mit zwei Spuren
• Tongenerator mit beliebiger Wellenform
• Messung von Wright-Parametern
• Export für Simulationen
• Schnelle Kalibrierung und Speicherung von Projekten

DATS LA im Vergleich zu DATS V3:

Spezifikationen
Maximale Leistung: 100 W RMS bei 4 Ohm
Frequenzbereich: 0,1 Hz bis 20 kHz

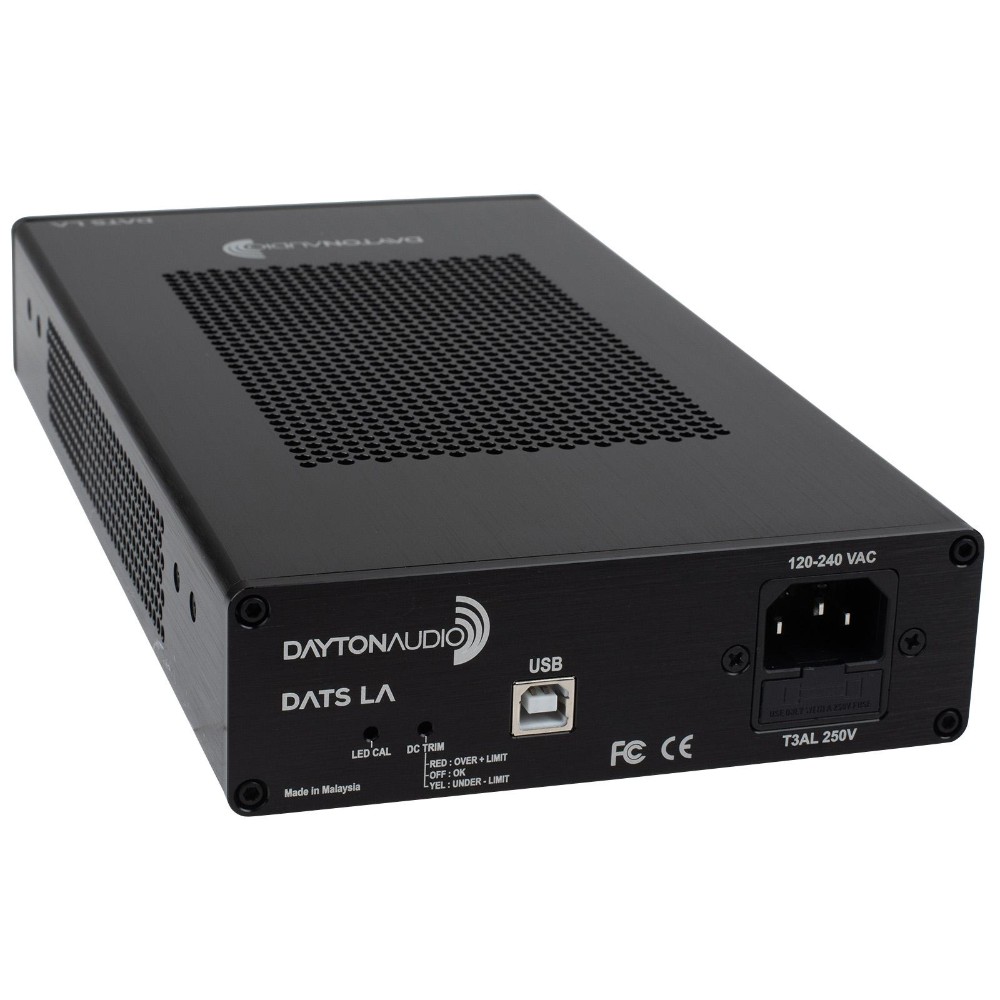

USB-B-Datenanschluss
Isolierte Anschlüsse für Bananenstecker
Netzspannung: 120–240 V AC
Leistungsaufnahme: 100 W
Abmessungen: 46 x 145 x 274 mm
Gewicht: 1,7 kg

Link zur Software (nur Windows)
Link zur Schnellstartanleitung
Link zum Patent
