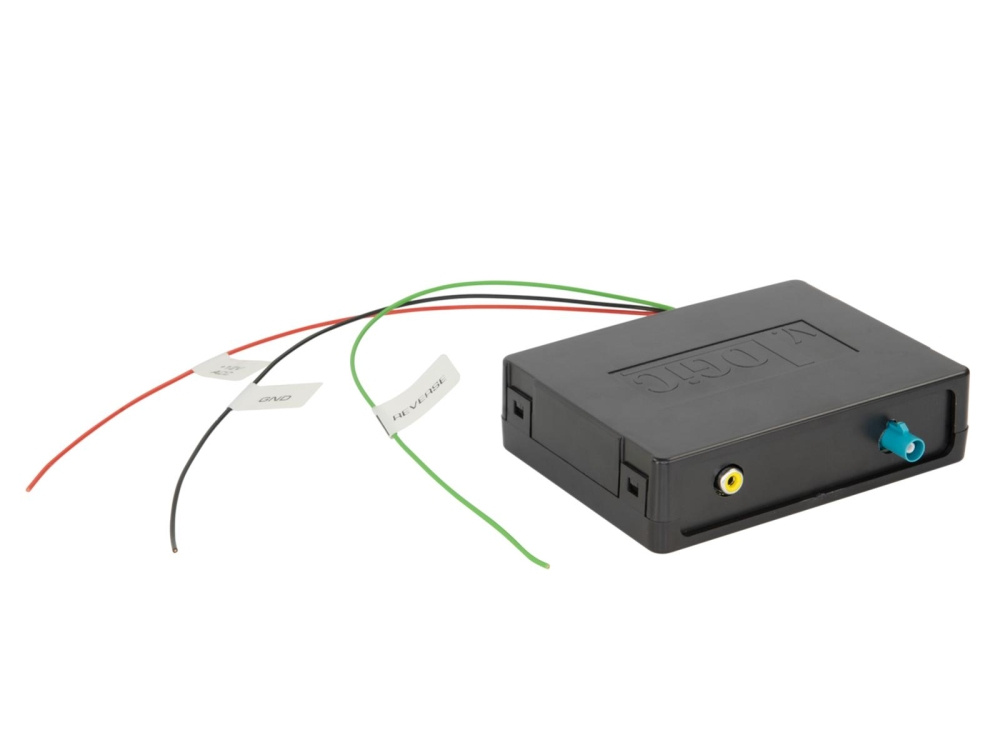

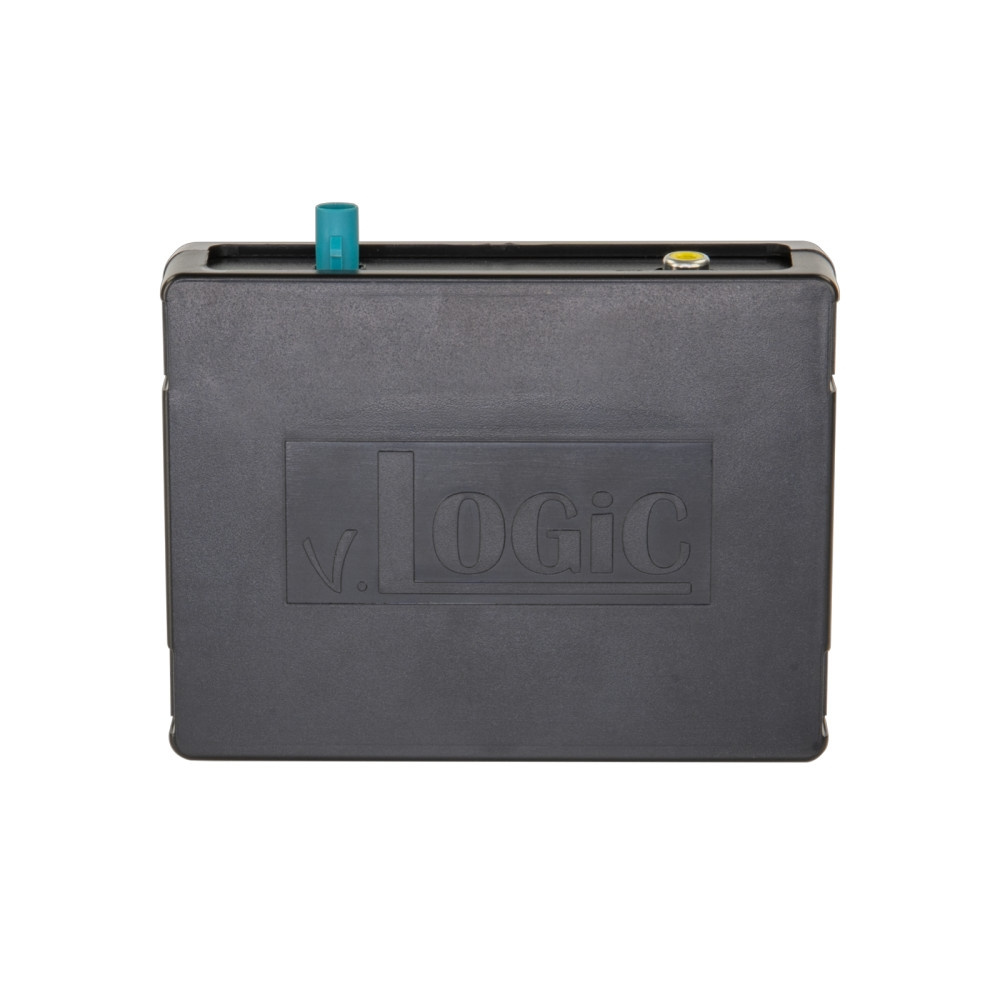

ACV 771094-1031 ist ein Rückfahrkameraschnittstellenadapter für Fiat Ducato 2021-2024, der den Anschluss der werkseitig installierten Rückfahrkamera an ein Nachrüstgerät mit Kameraeingang ermöglicht.

• Ermöglicht die Verwendung der OEM-Rückfahrkamera mit einem Nachrüstradio.
• Der Adapter liefert Videosignal über RCA sowie Stromversorgung (+6V/ Masse) für die OEM-Kamera.
• Enthält +12V Rückfahrsignal, das im Fahrzeug angeschlossen werden muss.
• Die Kompatibilität mit Fahrzeugen mit 360°-Kameras oder Systemen mit beweglichen Abstandslinien kann eingeschränkt sein.
• Überprüfen Sie vor der Installation die korrekte Verbindung des Adapters mit dem OEM-Stecker.

Beachten Sie, dass viele Nachrüstgeräte die Kamerafunktion im Menü einstellen müssen. Bei Bedarf wenden Sie sich an unseren Support.

Spezifikationen
Anschluss: lose Kabel
Anschluss: OEM Kamera Fakra L(f) > Fakra Z(m)
Anschluss: Rückfahrkamera Eingang Nachrüst HU > RCA(f) gelb

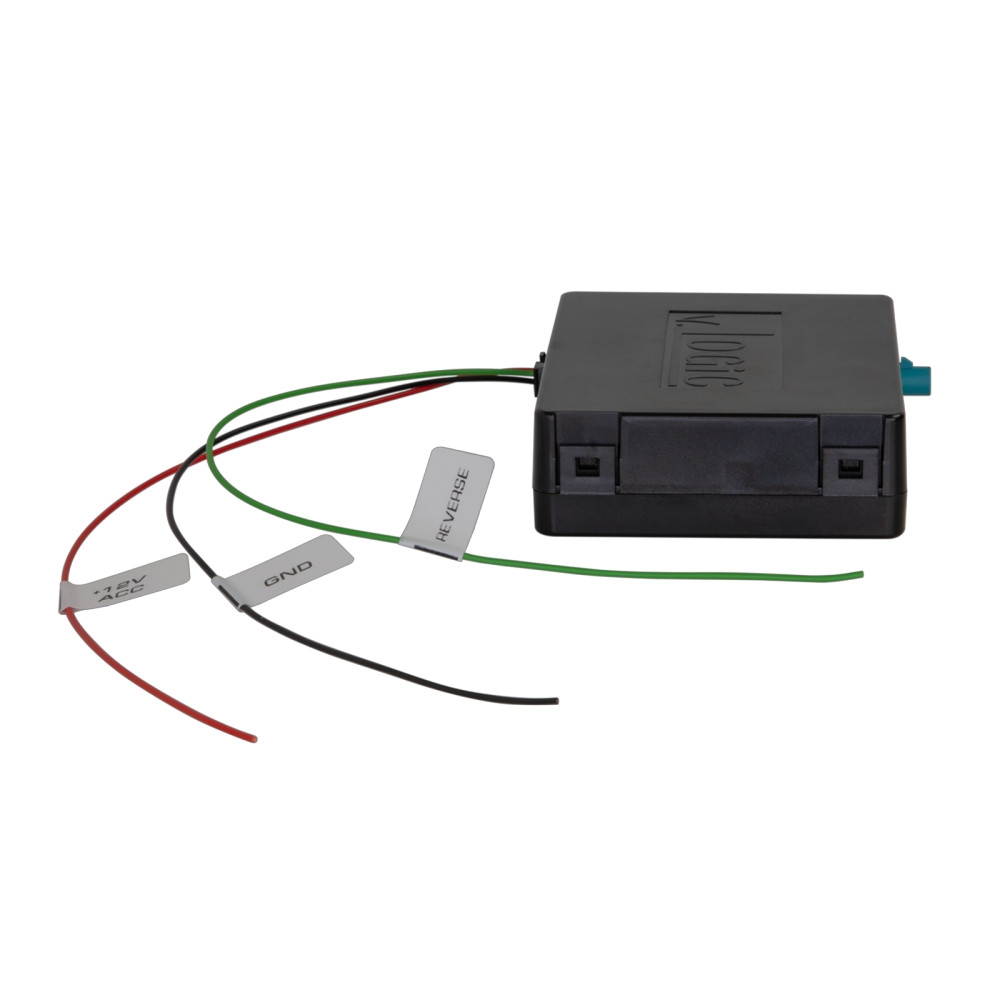

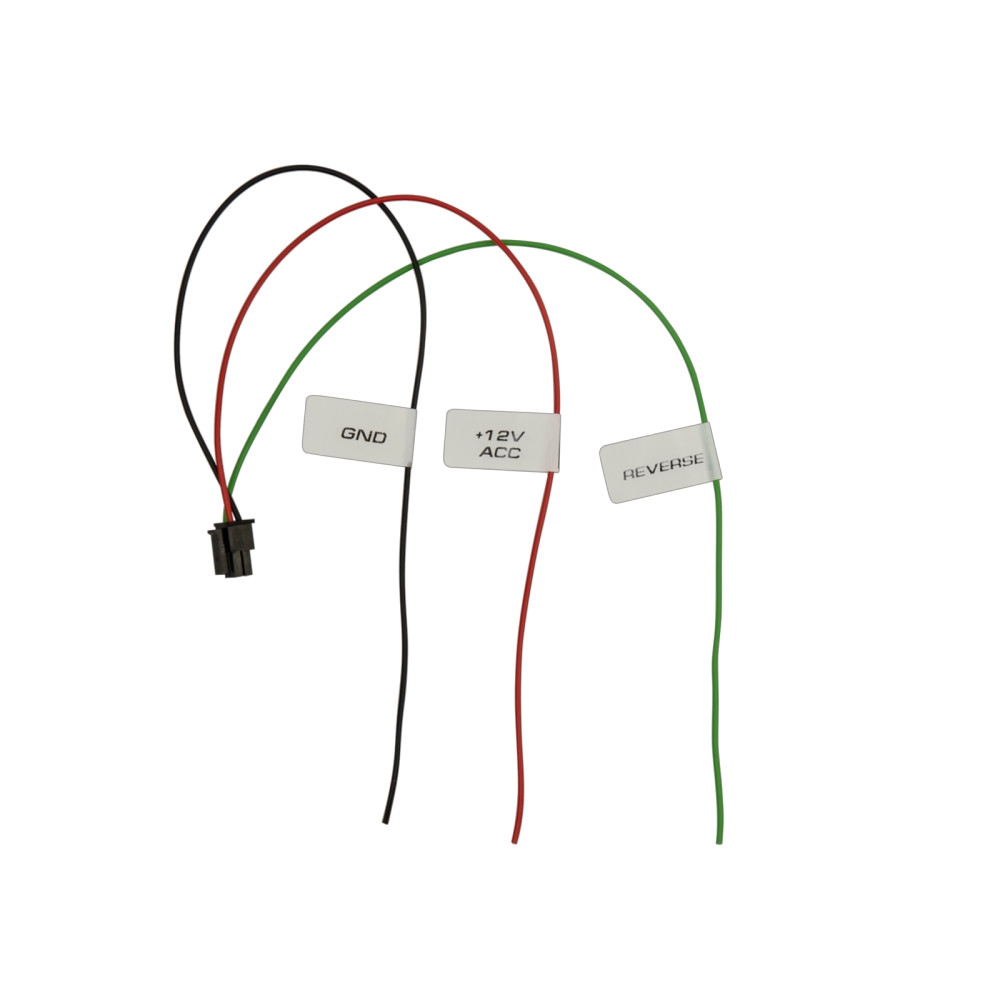

Anschluss rot: +12V Zündungsanschluss 15 abgesichert
schwarz: GND Anschluss 31
grün: +12V Rückfahrsignal Eingang

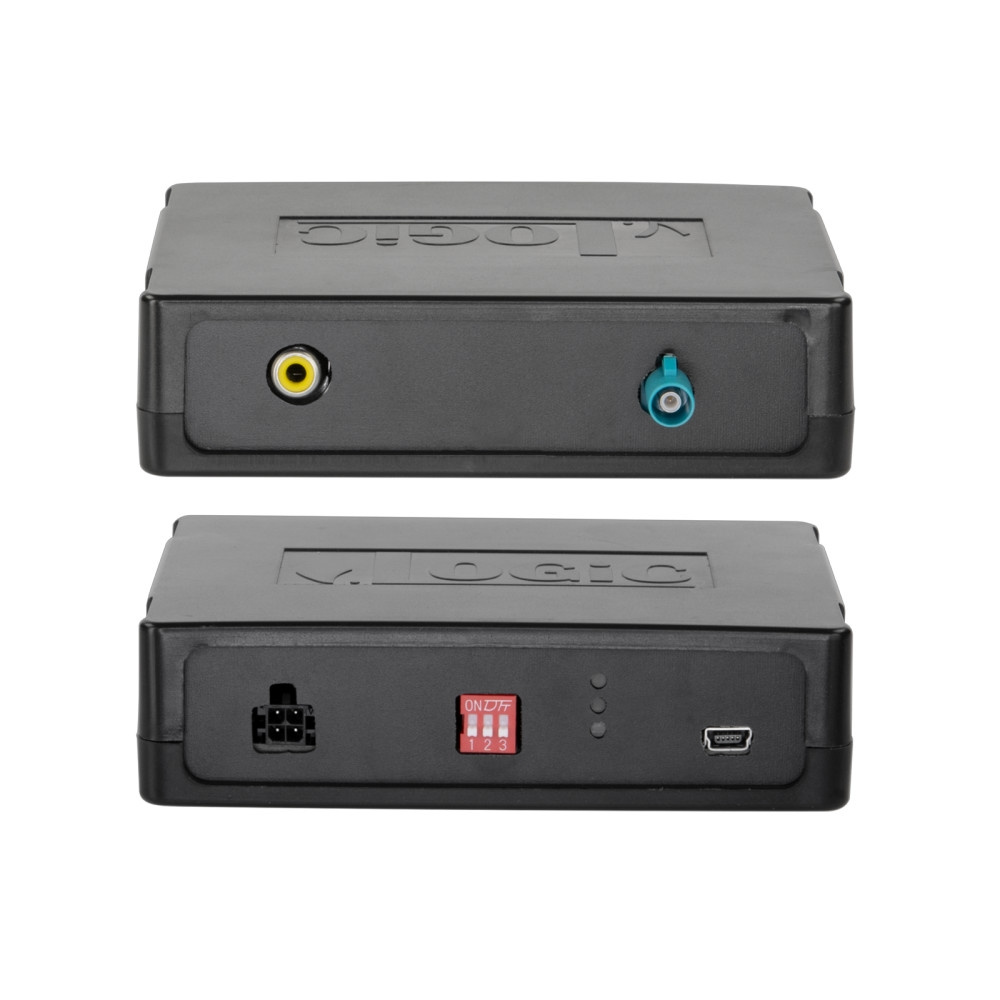

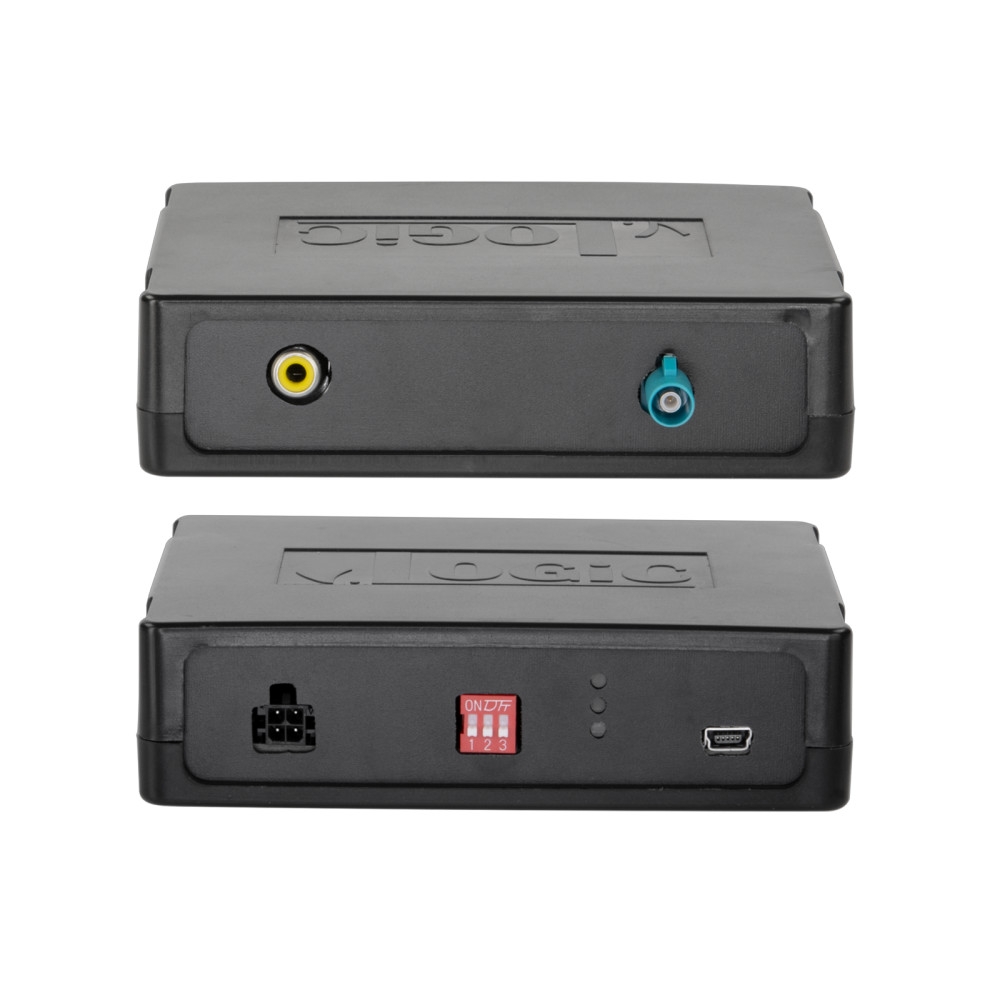

Kamerasignal: Dipswitch-Einstellung ohne Spannung anpassen
Kameratyp 1: Dipswitch 1 aus / 2 aus / 3 aus
Kameratyp 2: Dipswitch 2 an / 2 aus / 3 aus
Kameratyp 3: Dipswitch 2 aus / 2 an / 3 aus
LED: rot: Interface in Betrieb
grün: Rückfahrsignal aktiviert
blau: Kamerasignal Kameratyp gültig

Passend für
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2024
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 - 2024
