10-Zoll-Subwoofer mit Doppelschwingspule

Kicker CompC CWCD104 ist ein 10-Zoll-Subwoofer mit zwei 4-Ohm-Schwingspulen und einer empfohlenen Verstärkerleistung von 125–250 W RMS. Dank der Möglichkeit, eine Impedanz von 2 oder 8 Ohm zu wählen, lässt sich die Verschaltung an die Eigenschaften der Endstufe anpassen. Das Chassis verfügt über eine spritzgegossene Polypropylenmembran mit kräftiger Sicke, einen stabilen Stahlkorb und Kickers Forced-Air Cooling zur Kühlung der Schwingspulen. Eine durchdachte Konstruktion für alle, die ein Subwoofergehäuse mit kraftvollem Antrieb und guter Kontrolle über die tiefen Frequenzen bauen möchten.

• 10-Zoll-Subwoofer mit zwei 4-Ohm-Schwingspulen
• Empfohlene Verstärkerleistung: 125–250 W RMS
• Wählbare Impedanz: 2 oder 8 Ohm
• Steife, spritzgegossene Polypropylenmembran
• Gerippte Polyurethan-Sicke mit gelben Nähten
• Forced-Air Cooling für ein verbessertes Wärmemanagement

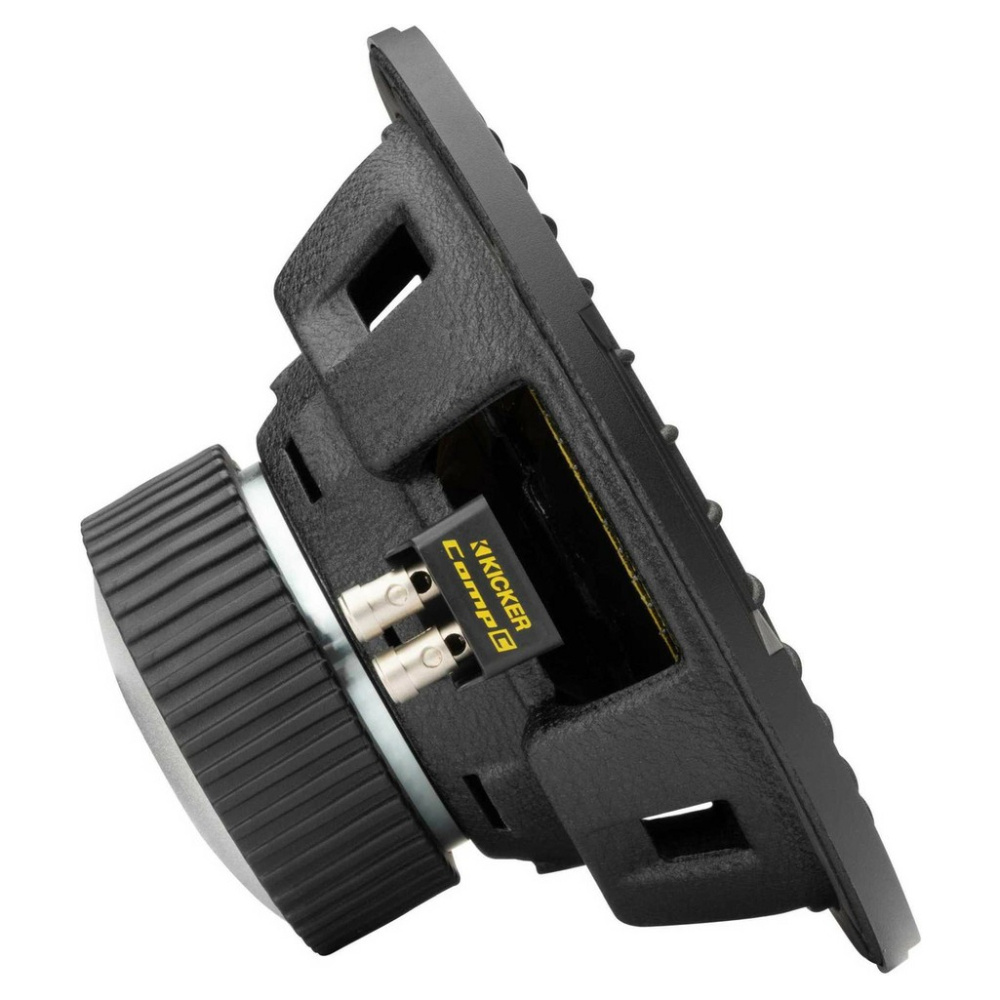

• Spiralead-Leiter und federbelastete Anschlüsse
• Für geschlossene und Bassreflexgehäuse geeignet

Stabile Basswiedergabe

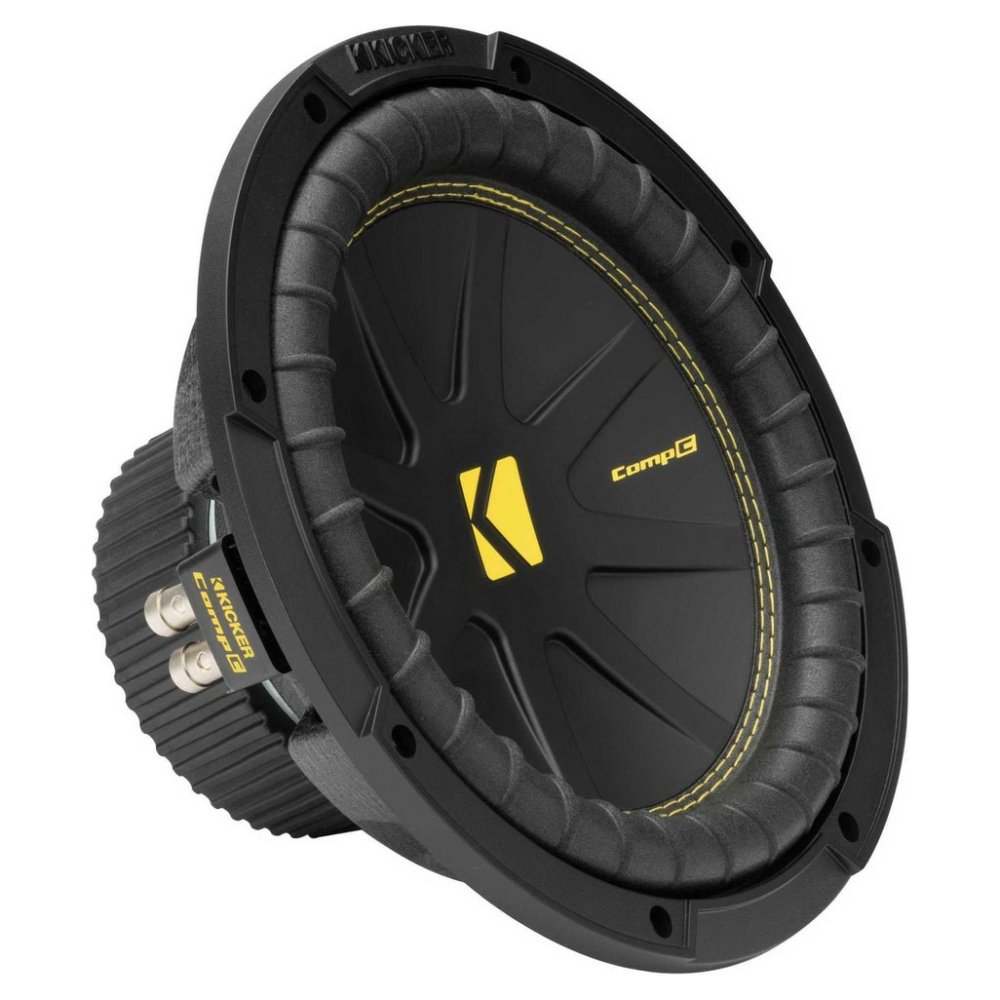

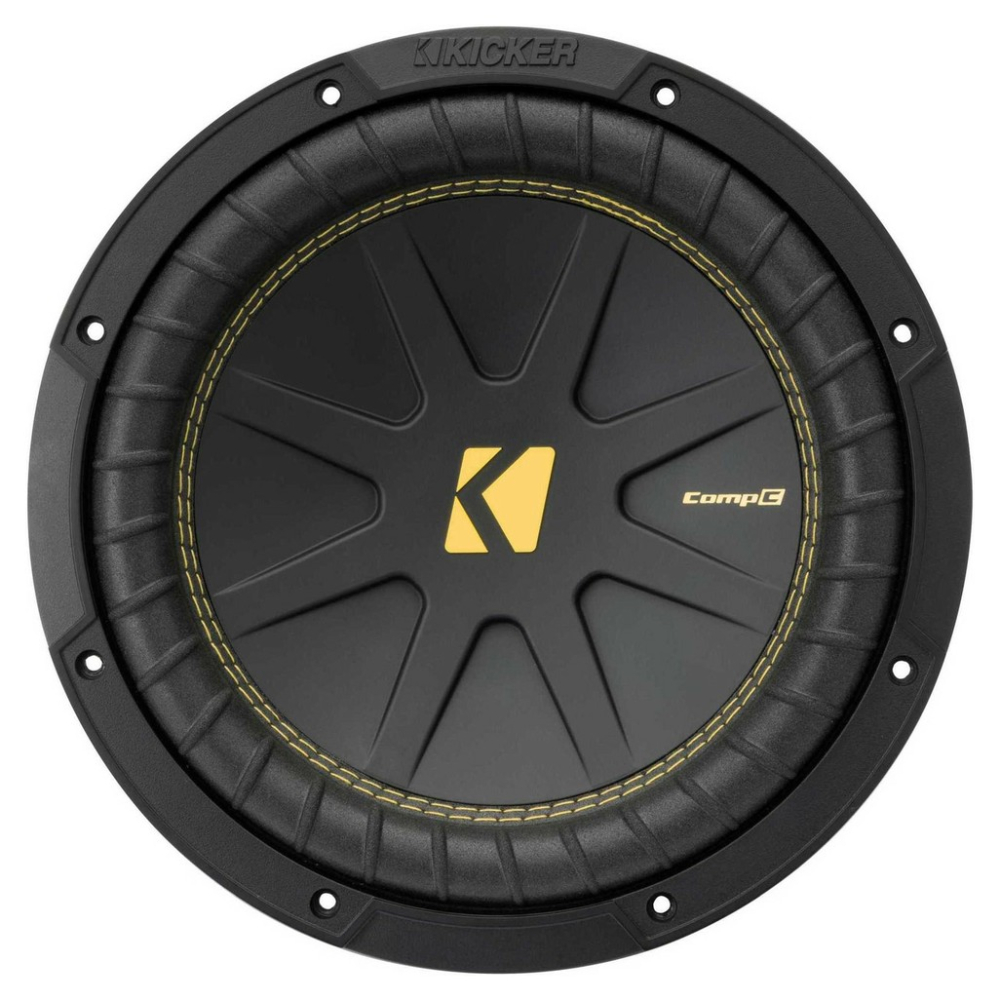

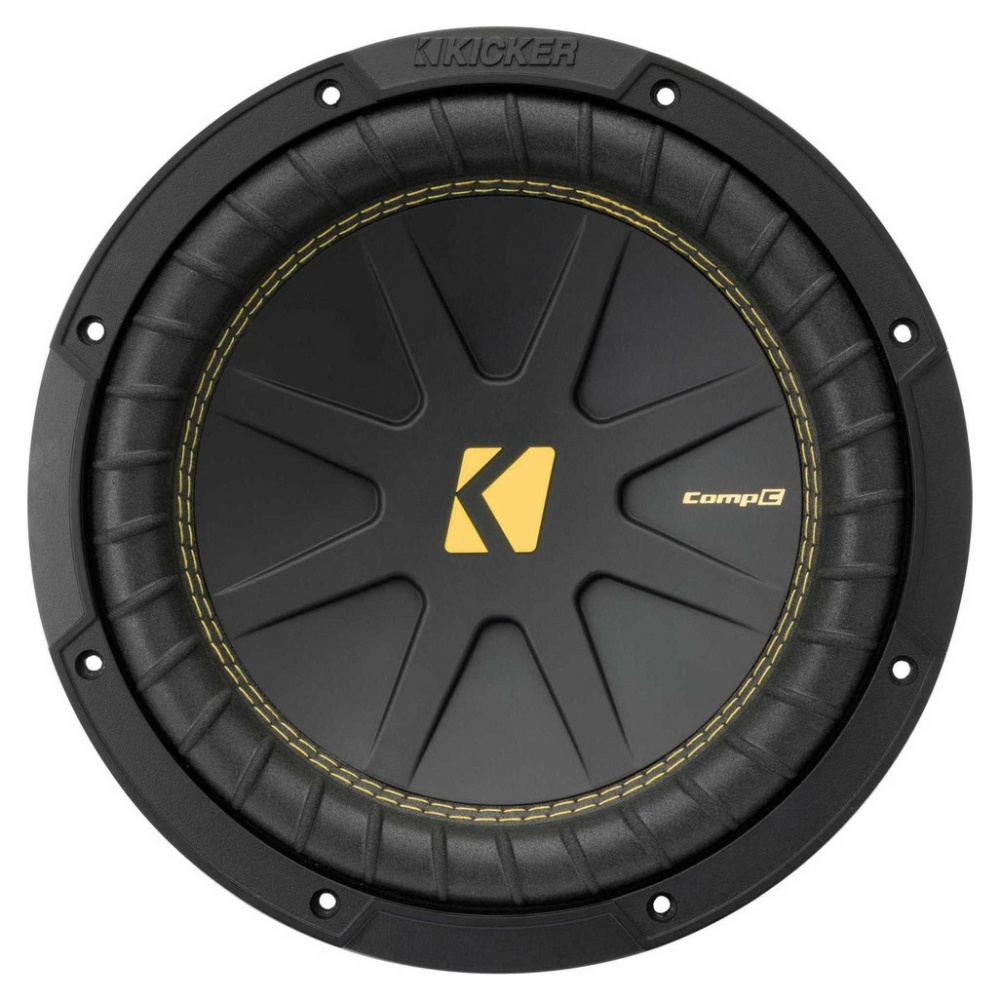

Eine steife Polypropylenmembran und eine kräftige Sicke helfen dem CWCD104, den Bass mit kontrollierten Membranbewegungen wiederzugeben. Die gerippte Polyurethan-Sicke ist mit gelben Nähten verstärkt, während die Spiralead-Leiter so konstruiert sind, dass sie den Bewegungen der Membran folgen. Forced-Air Cooling nutzt die Luftzirkulation durch das Magnetsystem, um die Schwingspulen auch bei höherer Belastung kühl zu halten.

Der richtige Anschluss

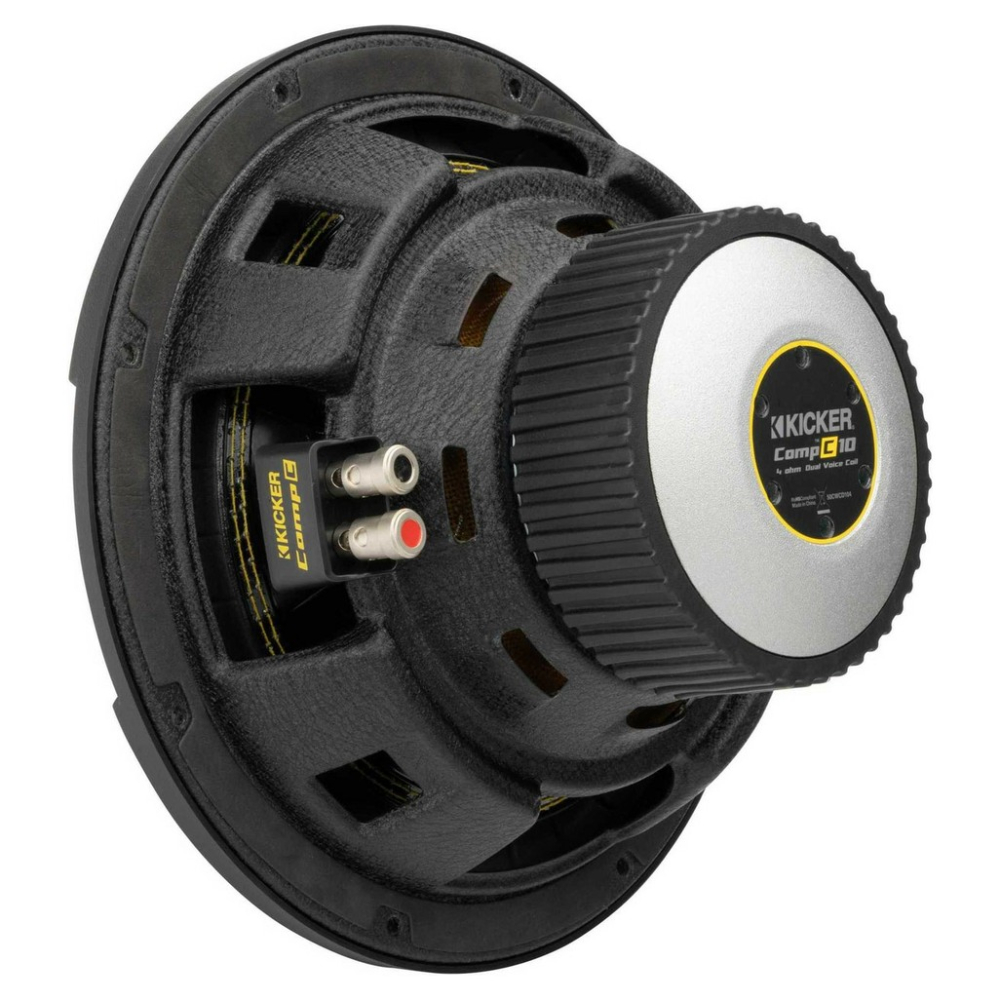

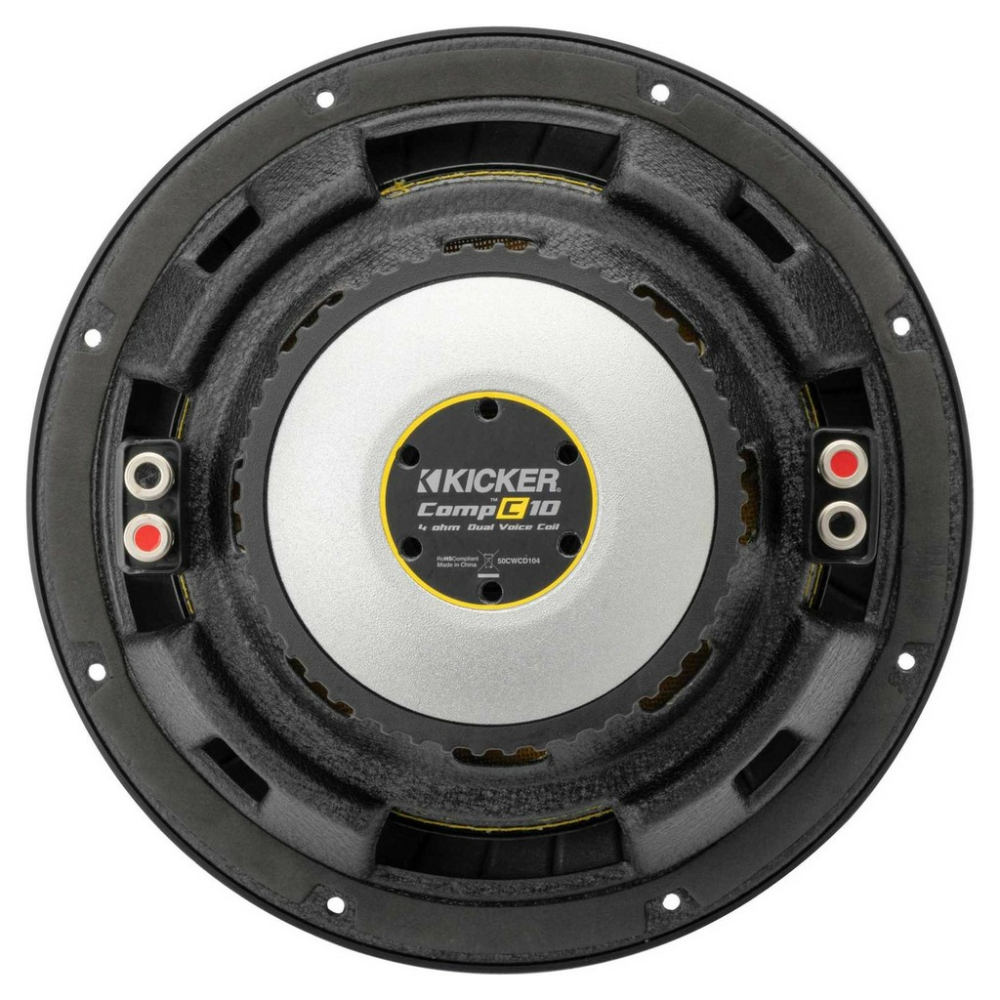

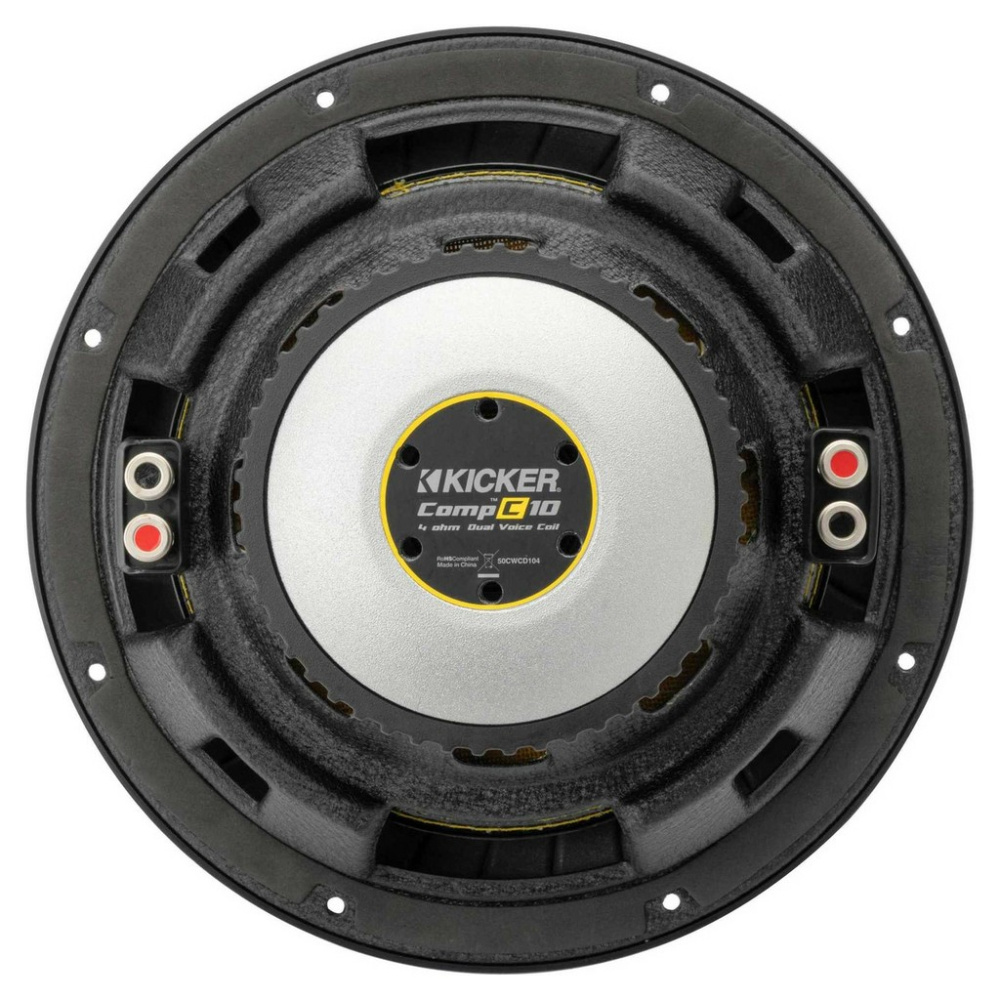

Die zwei 4-Ohm-Schwingspulen des Chassis können parallel zu 2 Ohm oder in Reihe zu 8 Ohm geschaltet werden. Beide Schwingspulen müssen korrekt angeschlossen werden, und die gewählte Endstufe muss für die jeweilige Last geeignet sein. Aufgrund der Einbautiefe von 13,2 cm sollte bei der Gehäuseplanung der Platz hinter dem Chassis geprüft werden. Mit Empfehlungen für geschlossene und Bassreflexgehäuse gibt es gute Möglichkeiten, die Basswiedergabe an die Installation anzupassen.

Gehäuseempfehlungen

Kicker gibt empfohlene Volumen für geschlossene und Bassreflexgehäuse an. Ein geschlossenes Gehäuse kann für einen kontrollierten Bassbereich sorgen, während eine Bassreflexkonstruktion bei richtiger Abstimmung zusätzliche Energie liefern kann. Beim Bau eines Bassreflexgehäuses müssen auch die Größe des Ports und dessen Verdrängungsvolumen berücksichtigt werden.

Geschlossenes Gehäuse: 28.3–68 Liter
Bassreflexgehäuse: 35.4–49.6 Liter

Parameter

Fs: 33.95 Hz
Qts: 0.696
Sd: 359.68 cm²
Xmax: 13.15 mm

Technische Daten

Größe: 10 Zoll (25 cm)
Schwingspulen: Zwei 4 Ohm (DVC)
Anschlussimpedanz: 2 oder 8 Ohm
Empfohlene Verstärkerleistung: 125–250 W RMS
Empfindlichkeit: 85.2 dB (1 W/1 m)
Frequenzbereich: 30–500 Hz

Membranmaterial: Polypropylen
Sickenmaterial: Polyurethan
Korb: Stahlblech
Kühlung: Forced-Air Cooling
Anschluss: Federbelastete Anschlüsse
