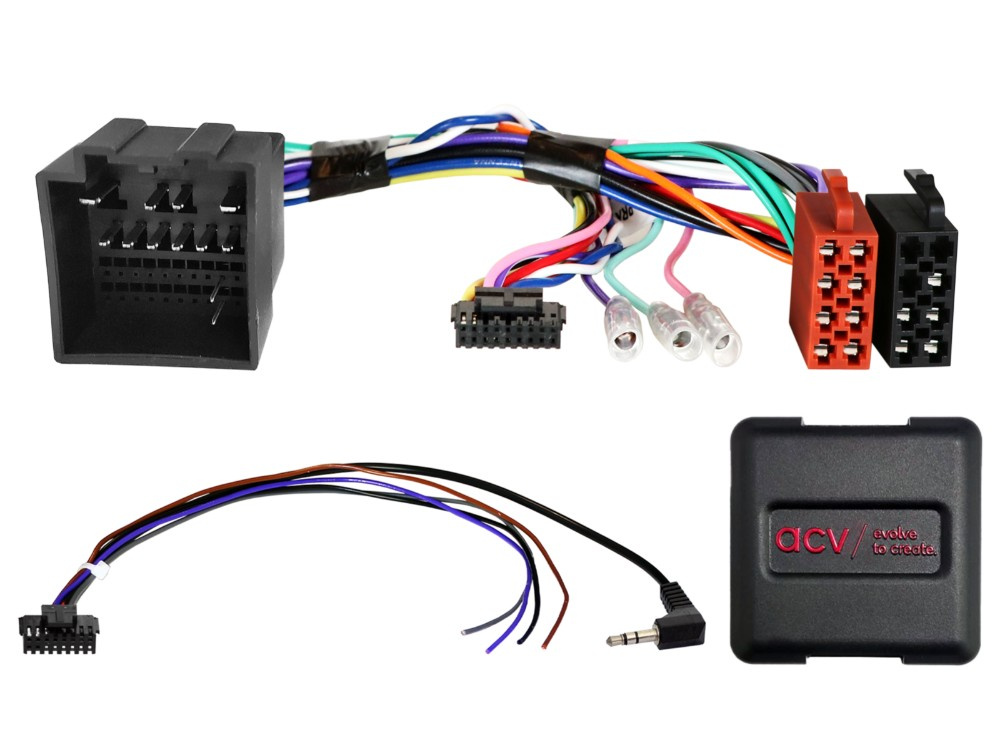

ACV 42xfo020 ist ein Lenkradadapter für Ford, der es ermöglicht, die originalen Fernbedienungsfunktionen am Lenkrad zu behalten, wenn das serienmäßige Radio durch ein Nachrüstgerät ersetzt wird.

Kompatibel mit Ford Fiesta, Transit und Transit Custom.
32-poliger CAN-Bus-Stecker für einfache Installation.
Unterstützung für OEM-Rückfahrkamera mit spezifischen Anschlüssen.
Enthält Signale für Zündung, Beleuchtung und Rückwärtsgang.
Installation erfordert sorgfältige Überprüfung aller Anschlüsse und Funktionen.

Dieser Adapter wurde entwickelt, um sicherzustellen, dass alle Funktionen nach der Installation korrekt arbeiten. Es ist wichtig, die abgebildeten Steckverbinder mit denen in Ihrem Fahrzeug zu vergleichen, um optische und technische Kompatibilität sicherzustellen. Überprüfen Sie auch, ob eines der aufgelisteten OEM-Radios ursprünglich installiert war. Vor der endgültigen Montage sollten Sie die Fahrzeugfunktionalität, Einstellungen sowie die SWC-Funktion kontrollieren. Bei Fragen wenden Sie sich bitte an unseren Support.

Hinweis: Für Fahrzeuge mit OEM-Rückfahrkamera wird ein spezieller Adapter benötigt, um die korrekte Funktion sicherzustellen. Überprüfen Sie vor der Installation sorgfältig die Anschlüsse.

Folgende Signale werden vom Adapter bereitgestellt:
Rot: +12V Zündung
Orange: +12V Beleuchtung
Lila/weiß: +12V Rückfahrsignal
Pink: Geschwindigkeitspuls
Grün: GND Parkbremssignal
Maximale Belastung der Ausgänge beträgt 250 mA.

Allgemeine Installationsanweisungen umfassen die Überprüfung aller Funktionen und Einstellungen des originalen Radios sowie die sorgfältige Kontrolle aller Anschlüsse vor Beginn der Installation. Es ist wichtig, die Installationsanweisungen genau zu befolgen, um die korrekte Funktion der Lenkradfernbedienung und anderer angeschlossener Geräte sicherzustellen.

Um Probleme zu vermeiden, sollten alle Änderungen und Anschlüsse von einem fachkundigen Spezialinstallateur vorgenommen werden. Jegliche Modifikationen am vormontierten Kabelbaum können die Produktgarantie ungültig machen.

Passend für
Ford Fiesta (JHH) 06/2017 - 03/2022
Ford Fiesta (JHH) 03/2022 - 2024
Ford Transit (FAC/FAD) 06/2019 - 2024
Ford Transit Custom (FAC/FAD) 01/2018 - 2024

Spezifikationen
32-poliger Ford-Stecker
Unterstützung für OEM-Rückfahrkamera
Maximale Belastung 250 mA
