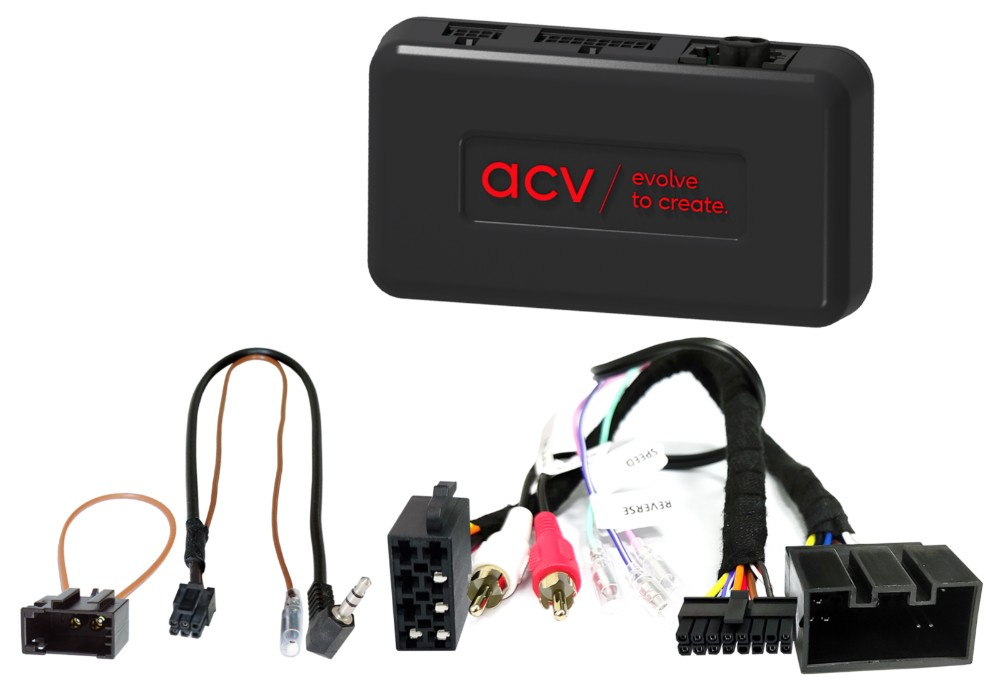

ACV 42xlr008 ist ein Stalk-Adapter für Land Rover, der es ermöglicht, die ursprünglichen Lenkradfunktionen beizubehalten, wenn das serienmäßige Radio durch ein Nachrüstgerät ersetzt wird.
- Kompatibel mit Land Rover Range Rover III (L322/Vogue) von 09/2009 bis 12/2012.
- Ermöglicht die Bedienung der Lenkradsteuerung mit einem neuen Radio.
- Enthält verschiedene Anschlüsse für OEM-Systeme und Nachrüstgeräte.
- Funktionen können je nach Fahrzeugausstattung und Software des neuen Geräts variieren.
- Die Installation erfordert sorgfältige Überprüfung aller Anschlüsse und Einstellungen.
Dieser Adapter wurde entwickelt, um sicherzustellen, dass alle Funktionen nach der Installation ordnungsgemäß funktionieren. Überprüfen Sie, ob die angegebenen Anschlüsse optisch und technisch mit denen in Ihrem Fahrzeug übereinstimmen. Es ist wichtig, zu verifizieren, dass das Originalradio eines der aufgeführten OEM-Geräte ist. Vor der endgültigen Montage sollten Sie außerdem die Fahrzeugfunktionen und Lenkradeinstellungen überprüfen. Für Unterstützung können Sie unseren Support kontaktieren.
Beachten Sie, dass der CAN-Bus-Stecker ein 20-poliger Land Rover-Stecker ist. Er verfügt außerdem über OEM SWC > 3,5 mm Klinke / lose Drähte und einen RCA (m) rot/weiß für das OEM-Verstärkersystem. Der Adapter beinhaltet eine Lichtwellenleiter-Schleife (f) MOST-Ring für das OEM-Display. Mehrere Funktionen, wie Datum-/Uhrzeiteinstellungen und Fader-Funktion, werden vom OEM-Verstärkersystem nicht unterstützt.
Folgende Signale werden bereitgestellt:
- Rot: +12V Zündung Klemme 15
- Orange: +12V Beleuchtung Klemme 58
- Lila/Weiß: +12V Rückfahrsignal
- Pink: Geschwindigkeitspulssignal
- Grün: Masse Parkbremssignal
- Lastkapazität Ausgänge: maximal 250 mA.
Allgemeine Installationsanweisungen beinhalten die Überprüfung aller Funktionen und Anschlüsse sowie das sorgfältige Befolgen des Installationsvorgangs, um eine korrekte Funktion zu gewährleisten. Änderungen oder Anschlüsse sollten von einem qualifizierten Spezialinstallateur durchgeführt werden, um Probleme mit Garantie oder Funktionalität zu vermeiden.
Um eine korrekte Installation und Funktion sicherzustellen, ist es wichtig, alle Anweisungen sorgfältig zu befolgen und sich bewusst zu sein, dass Änderungen die Garantie beeinträchtigen können.
Passend für
Land Rover Range Rover III (L322/Vogue) 09/2009 - 12/2012
