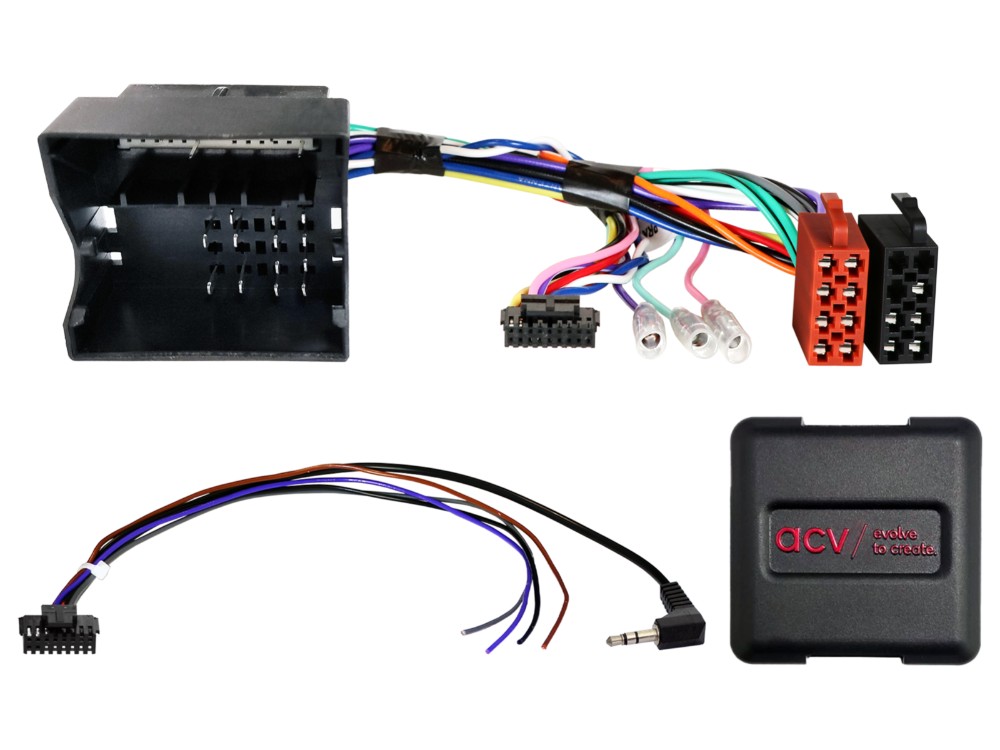

ACV 42xmc015 ist ein Stalk-Adapter für Mercedes Sprinter, entwickelt, um die ursprünglichen Lenkradsteuerungsfunktionen beizubehalten, wenn das werkseitig installierte Radio durch ein Nachrüstgerät ersetzt wird.

Kompatibel mit Mercedes Sprinter (W907/W910) von 06/2018 bis 2024.
Ermöglicht die Verwendung der Lenkradtasten zur Steuerung des neuen Audio-Geräts.
Inklusive eines 40-poligen Quadlock-Steckers für einfache Installation.
Unterstützt verschiedene Funktionen je nach Fahrzeugausstattung und Software des Nachrüstgeräts.
Beinhaltet Signale für z.B. Zündung, Beleuchtung und Rückfahrtsignal.

Das Produkt erfordert die Überprüfung, ob die mitgelieferten Steckverbindungen sowohl optisch als auch technisch zu Ihrem Fahrzeug passen. Es ist wichtig zu verifizieren, ob eines der aufgelisteten OEM-Radiosysteme ursprünglich installiert war. Überprüfen Sie auch die Fahrzeugfunktionalität und Einstellungen vor der endgültigen Installation. Bei Fragen wenden Sie sich bitte an unseren Support.

Beachten Sie, dass der CAN-Bus-Stecker ein 40-poliger Quadlock ist und der ursprüngliche SWC-Stecker ein 3,5-mm-Klinkenstecker oder lose Drähte sind. Für Fahrzeuge mit offenem Armaturenbrett und 1-DIN-Installation wird das Geschwindigkeitssignal nicht unterstützt. Für Fahrzeuge mit E-call überprüfen Sie vor der Installation die Zuordnung des MQS-Strip-Mikrofonkabels. Passen Sie bei Bedarf die Jumper-Zuordnung des MQS-Strip-Mikrofons an und prüfen Sie die E-call-Funktion vor der endgültigen Installation. Für Fahrzeuge mit Kamera-Nachrüstung überprüfen Sie die Funktion des +12V-Rückfahrsignals vor der Installation. Alternativ kann das Rückfahrsignal auf der Fahrerseite des Kabelbaums hinter der Sicherungsbox gefunden werden, die Kabelfarbe ist weiß/blau.

Allgemeine Installationsanweisungen umfassen die Verifikation aller Funktionen und Einstellungen des Originalradios, das Trennen vom Strom, das Überprüfen aller Anschlüsse und das genaue Befolgen der Installationsanweisungen. Bei Problemen mit dem Interface oder dem Fahrzeug stellen Sie das Originalradio wieder her und überprüfen die Hardware-Konfiguration.

Beachten Sie, dass alle Änderungen an der Kabelkonfiguration oder die Verwendung alternativer Anschlüsse von ausgebildeten Fachleuten durchgeführt werden sollten. Es ist wichtig sicherzustellen, dass alle Modifikationen die Garantiebedingungen nicht beeinträchtigen.

Folgende Signale werden bereitgestellt:
Rot: +12V Zündung Klemme 15
Orange: +12V Beleuchtung Klemme 58
Lila/weiß: +12V Rückfahrsignal
Grün: GND Handbremsensignal
Maximale Belastbarkeit: 250 mA.

Für weitere SWC-Funktionen, kodieren Sie das Fahrzeug wenn möglich auf Audio 15 OEM HU.

Passend für
Mercedes Sprinter (W907/W910) 06/2018 - 2024

Technische Daten
40-poliger Quadlock-Stecker
Maximaler Stromverbrauch: 250 mA
Anforderung an Relais-Spule: mind. 75 Ohm, mind. 150 Ohm
