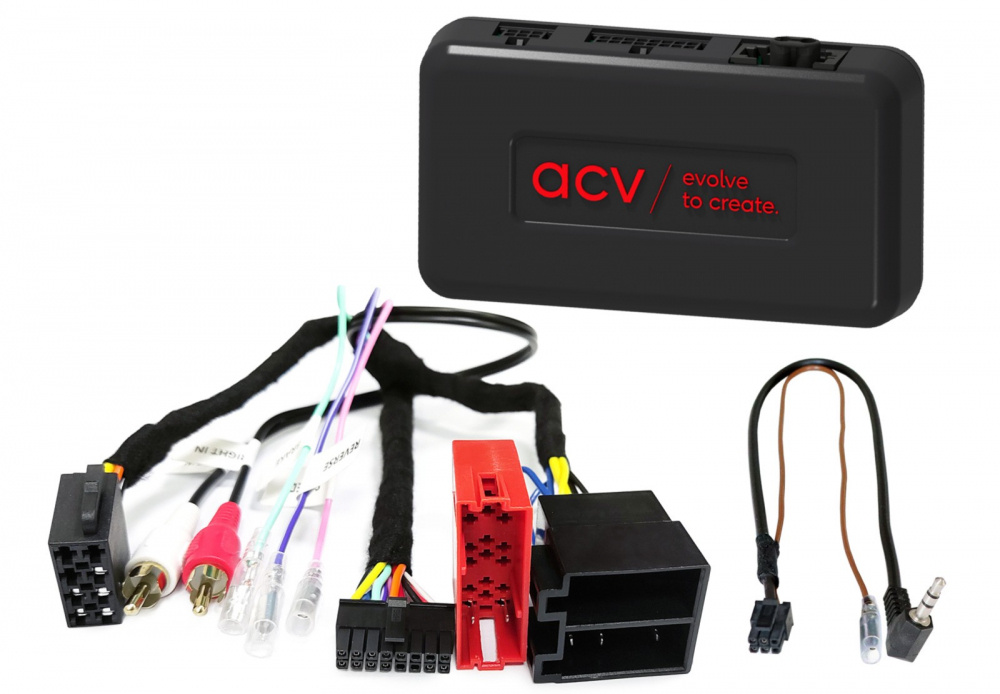

ACV 42xpo005 ist ein SWC-Adapter, der es ermöglicht, die originalen Lenkradsteuerfunktionen beizubehalten, wenn das werksseitig eingebaute Radio durch ein Nachrüstgerät in Porsche Boxster, Cayman und 911 ersetzt wird.

Kompatibel mit Porsche Boxster (987) von 10/2004 bis 01/2009
Kompatibel mit Porsche Cayman (987C) von 11/2005 bis 01/2009
Kompatibel mit Porsche 911 (997) von 07/2004 bis 08/2009
Unterstützt OEM MOST Verstärkersystem, aber Fader-Funktion wird nicht unterstützt
Beinhaltet alle notwendigen Kabel für Installation und Anschluss

Der Adapter ist dafür ausgelegt, mit spezifischen OEM-Geräten zu funktionieren und es kann erforderlich sein, die Fahrzeugfunktionen und -einstellungen vor der Installation zu überprüfen. Es ist wichtig, die mitgelieferten Stecker mit denen in Ihrem Fahrzeug zu vergleichen, um eine korrekte Passform sicherzustellen. Bei Fragen oder Bedarf an Hilfe kontaktieren Sie bitte unseren Support.

Beachten Sie, dass der CAN-Bus-Stecker ISO / Mini ISO ist und der Porsche-Stecker OEM SWC > 3,5 mm Klinke / lose Kabel. Der Adapter ist für Fahrzeuge mit CDR24 OEM HU und PCM2.1 OEM Sat Nav vorgesehen.

Bereitgestellte Signale:
Rot: +12V Zündung Klemme 15
Orange: +12V Beleuchtung Klemme 58
Lila/weiß: +12V Rückfahrlichtsignal
Rosa: Geschwindigkeitspulssignal
Grün: GND Feststellbremsensignal
Maximale Belastbarkeit der Ausgänge: 250 mA.

Allgemeine Installationsanweisungen beinhalten die Überprüfung aller Funktionen und Einstellungen des OEM HU sowie die Kontrolle aller Anschlüsse vor der Installation. Es wird empfohlen, alle Anschlüsse und Modifikationen von einem geschulten Fachinstallateur durchführen zu lassen, um korrekte Funktion und Fahrzeugschäden zu vermeiden.

Änderungen an der Konfiguration des Interfaces und des HU-Anschlusskabels müssen sorgfältig und gemäß den Herstelleranweisungen vorgenommen werden.

Um eine korrekte Installation und Funktion sicherzustellen, ist es wichtig, alle Schritte sorgfältig zu befolgen und nach der Installation die Funktion der Lenkradbedienung zu testen.

Für weitere Informationen siehe Handbuch oder kontaktieren Sie unseren Support.

Passend für
Porsche Boxster (987) 10/2004 - 01/2009
Porsche Cayman (987C) 11/2005 - 01/2009
Porsche 911 (997) 07/2004 - 08/2009

Spezifikationen
Rot: +12V Zündung Klemme 15
Orange: +12V Beleuchtung Klemme 58
Lila/weiß: +12V Rückfahrlichtsignal
Rosa: Geschwindigkeitspulssignal
Grün: GND Feststellbremsensignal
Maximale Belastbarkeit: 250 mA
