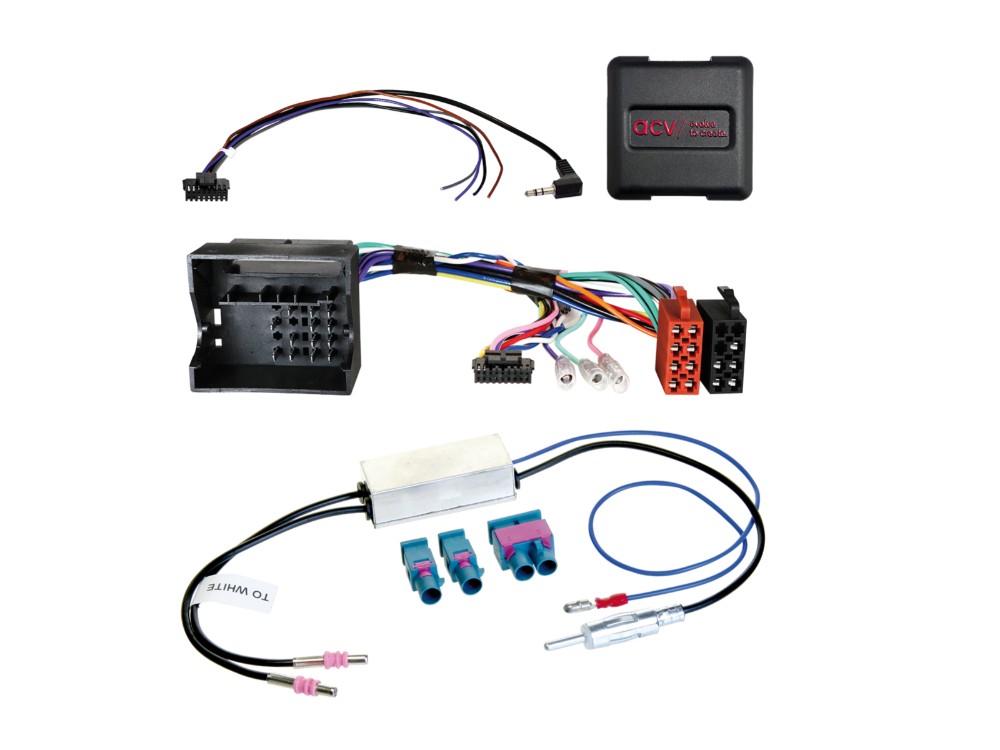

ACV 42xvw017 ist ein Stalk-Adapter, der es ermöglicht, die ursprünglichen Lenkradsteuerungsfunktionen beizubehalten, wenn Sie Ihr serienmäßig eingebautes Radio gegen ein Nachrüstgerät austauschen.

Kompatibel mit verschiedenen Automodellen von Seat, Skoda und VW.
Beinhaltet Anschlüsse für sowohl Antenne als auch Lenkradsteuerung.
Unterstützt Fahrzeuge mit und ohne OEM-Verbessertes System.
Einfache Installation mit klaren Anschlussanweisungen.
Bietet Zugang zu Funktionen wie Rückfahrwarnsignal und Geschwindigkeitspuls.

Es ist wichtig, zu überprüfen, ob die abgebildeten Anschlüsse mit denen in Ihrem Fahrzeug sowohl optisch als auch technisch übereinstimmen. Prüfen Sie auch, ob eines der aufgeführten OEM-Radiomodelle ursprünglich installiert war. Vor der endgültigen Montage sollten Sie die Fahrzeugfunktionalität, Einstellungen und SWC-Funktionalität verifizieren. Bei Fragen können Sie unseren Support kontaktieren.

Beachten Sie, dass der CAN-Bus-Anschluss ein 40-poliger Quadlock ist und der VAG-Anschluss OEM SWC > 3,5 mm Klinke ist. Der Antennenanschluss ist OEM-Antenne Fakra(m)(Set) > DIN.

Folgende Signale werden bereitgestellt: rot: +12V Zündungsanschluss 15, orange: +12V Beleuchtungsanschluss 58, lila/weiß: +12V Rückfahrsignal, rosa: Geschwindigkeitspuls, grün: GND Parkbremsensignal. Die Lastkapazität der Ausgänge beträgt max. 250 mA.

Allgemeine Installationshinweise umfassen die Überprüfung aller Funktionen und Einstellungen des OEM-Radios, das Trennen des OEM-Radios von der Stromversorgung und die Überprüfung aller Schnittstellenanschlüsse auf Richtigkeit.

Es ist wichtig, dass alle Anschlüsse und Modifikationen von einem ausgebildeten Spezialisten durchgeführt werden, um die korrekte Funktion sicherzustellen und mögliche Garantieprobleme zu vermeiden.

Passend für
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Leon (1P) 09/2005 - 03/2009
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Octavia (1Z) 06/2004 - 05/2009
VW Golf V (1K) 11/2003 - 09/2008
VW Passat B6 (3C2) 11/2005 - 07/2010

Spezifikationen
CAN-Bus-Anschluss: 40-poliger Quadlock
OEM SWC: 3,5 mm Klinke
OEM Antenne: Fakra(m)(Set) > DIN
Maximale Lastkapazität: 250 mA
