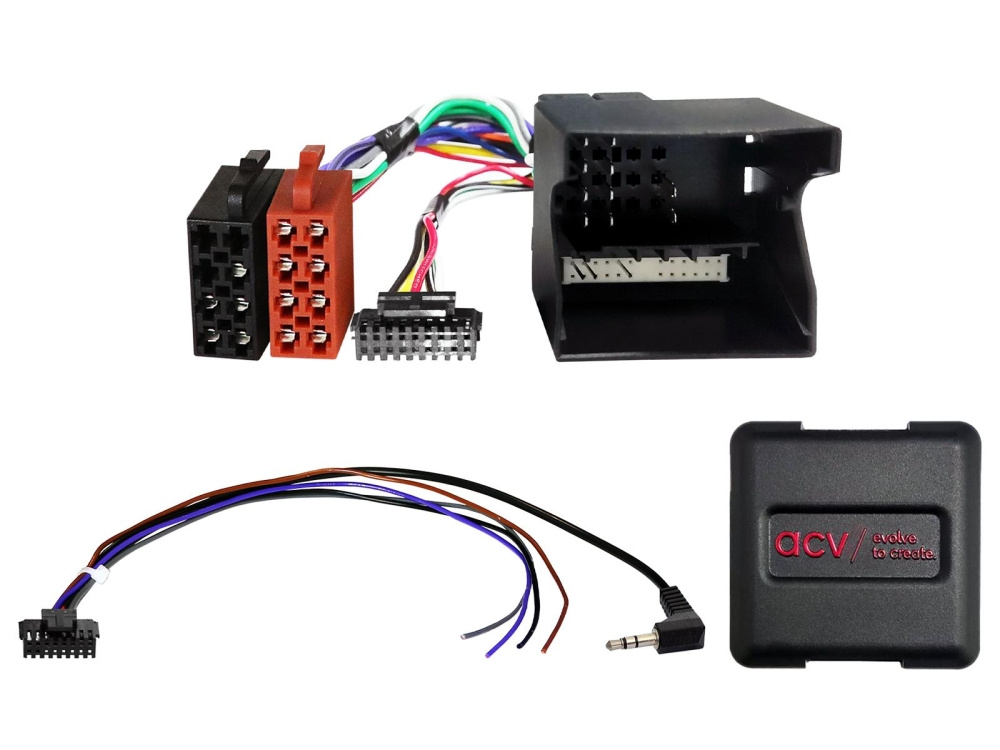

ACV 42xfo002 ist ein SWC-Adapter für Ford-Fahrzeuge, der es ermöglicht, die originalen Lenkradsteuerungsfunktionen beizubehalten, wenn das werkseitig installierte Radio durch ein Nachrüstgerät ersetzt wird.

Adapter mit 40-poligem Quadlock-Stecker für einfache Installation.
Kompatibel mit mehreren Ford-Modellen von 2003 bis 2015.
Ermöglicht die Nutzung der Lenkradsteuerung zur Bedienung des neuen Radios.
Enthält Anschlüsse für Stromversorgung und Lenkradsignale.
Die Funktionalität kann je nach Fahrzeugausstattung und verwendetem Nachrüstgerät variieren.

Das Produkt wurde entwickelt, um sicherzustellen, dass alle notwendigen Verbindungen korrekt hergestellt werden. Prüfen Sie, ob die mitgelieferten Stecker optisch und technisch zu Ihrem Fahrzeug passen. Es ist wichtig zu überprüfen, ob das originale Radio eines der aufgeführten OEM-Geräte ist, und die Fahrzeugfunktion sowie die Lenkradsteuerungseinstellungen vor der endgültigen Montage zu prüfen. Bei Fragen kann das Support-Team kontaktiert werden.

Passend für
Ford C-Max (DM2) 11/2003 - 05/2007
Ford C-Max (DM2) 05/2007 - 09/2010
Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
Ford Focus (DA3) 11/2004 - 03/2008
Ford Focus (DA3) 02/2008 - 03/2011
Ford Fusion (JU2) 10/2005 - 07/2012
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6) 05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005
Ford Mondeo III (B4Y/B5Y/BWY) 05/2005 - 06/2007
Ford Mondeo IV (BA7) 06/2007 - 10/2010
Ford Mondeo IV (BA7) 11/2010 - 08/2014
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015
Ford Transit (F**6) 07/2006 - 03/2014
Ford Transit Connect (P*2) 06/2006 - 07/2013

Technische Daten
Analoganschluss: 40-poliger Quadlock Ford
OEM SWC > 3,5mm Klinke / lose Kabel
Stromanschluss A: Pin 16 +12V Zündung
Pin 14 Beleuchtungsklemme
MQS-Anschluss B: Pin 6 SWC analog
Pin 8 GND SWC analog
Pin 11 +12V Rückfahrsignal (wenn zugewiesen)
Pin 12 Geschwindigkeitspuls (wenn zugewiesen)
Fahrzeuge ohne 7" OEM Farbdisplay mit integrierter Klimaanlage
