Monacor HT-30 ist ein kleiner Hornhochtöner für PA-Lautsprecher. Ferrofluid an der Schwingspule hilft, Wärme bei Belastung zu beherrschen. Die quadratische Front macht die Einbaumaße beim Neubau oder Austausch besonders wichtig.

• Bauart: Miniatur-PA-Horn
• Impedanz: 8 Ω
• Belastbarkeit RMS: 50 W
• Maximalleistung: 100 W
• Kennschalldruck: 98 dB/W/m
• Empfohlene Trennfrequenz: 5 000 Hz bei 12 dB/Okt.
• Kühlung: Ferrofluid

Aufbau

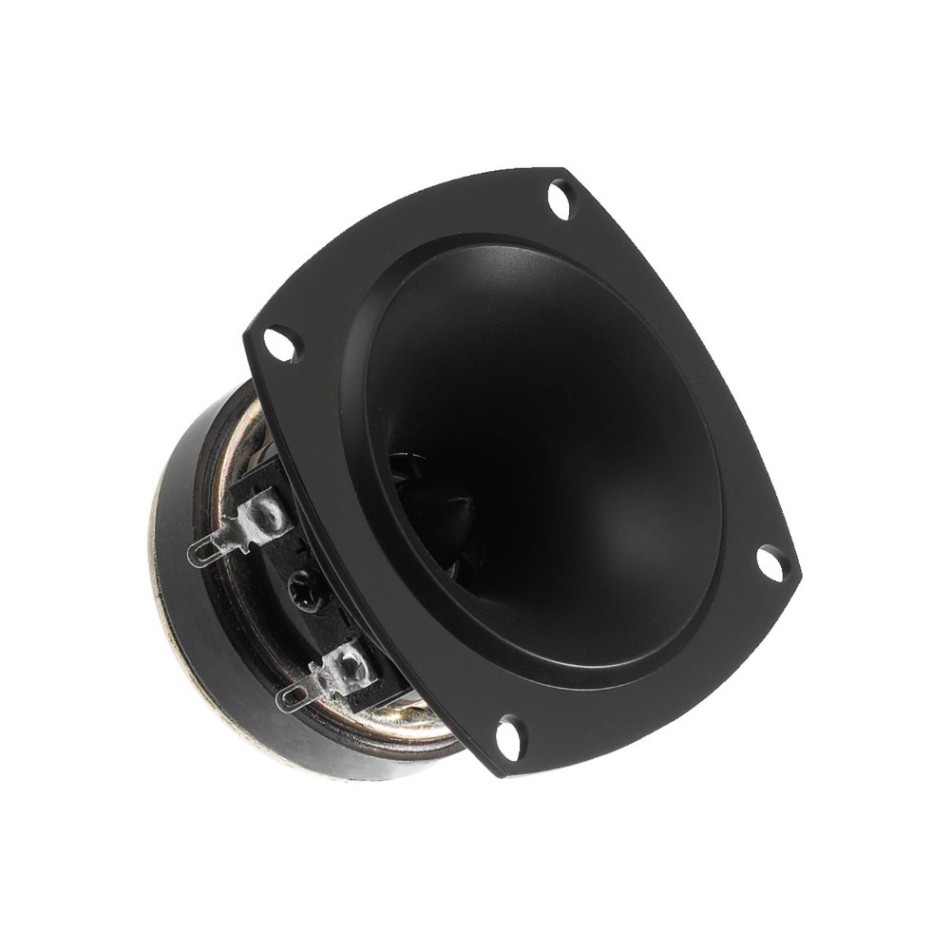

Der HT-30 besitzt ein kleines quadratisches Horn statt einer üblichen runden Kalottenfront. Er ist für PA-Lautsprecher ausgelegt, bei denen hohe Frequenzen aus einer kompakten Front wiedergegeben werden. Monacor nennt eine lineare, breitbandige Wiedergabe; Ferrofluid an der Schwingspule unterstützt das Wärmemanagement. Eine passende Weiche und der korrekte Einbau sind deshalb besonders wichtig.

Einsatz und Abstimmung

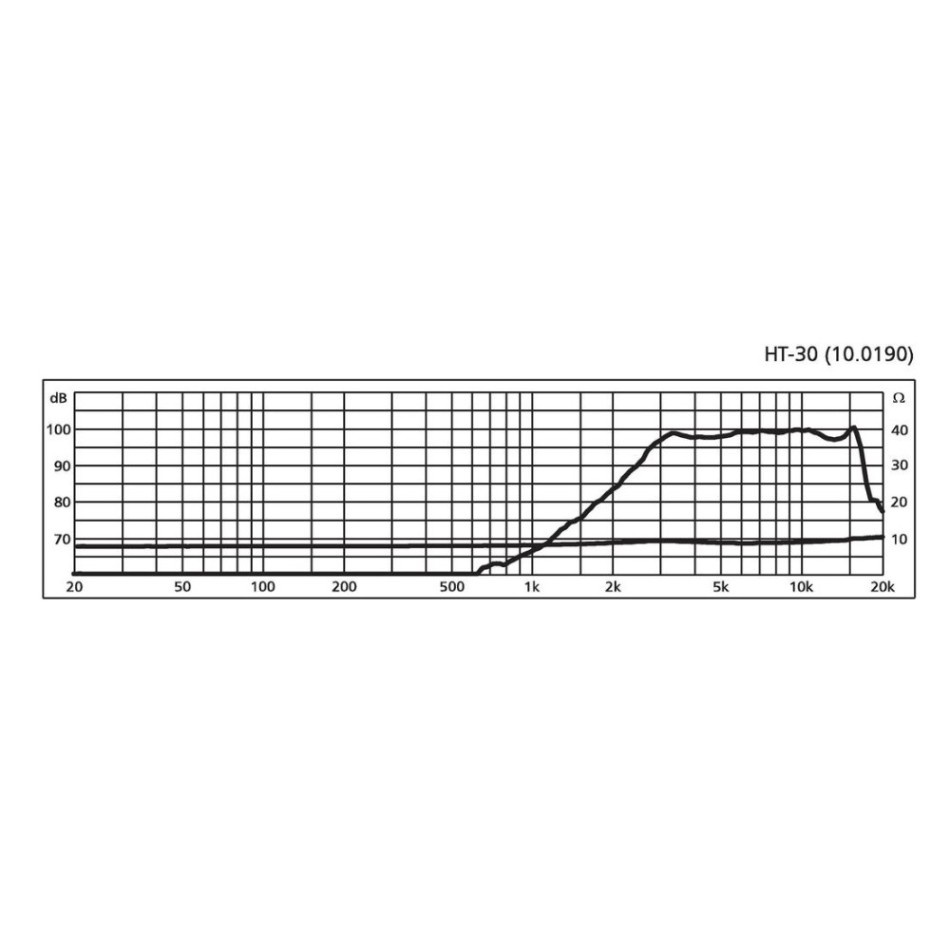

Der Kennschalldruck beträgt 98 dB bei 1 W und 1 m, die Belastbarkeit 50 W RMS. Die Resonanz liegt bei 2.000 Hz, die empfohlene Trennung aber bei 5.000 Hz mit 12 dB pro Oktave. Die Weiche sollte daher nicht allein nach der Resonanz ausgelegt werden. Prüfen Sie außerdem den Sitz der quadratischen Front und den Platz hinter der Schallwand.

Montage

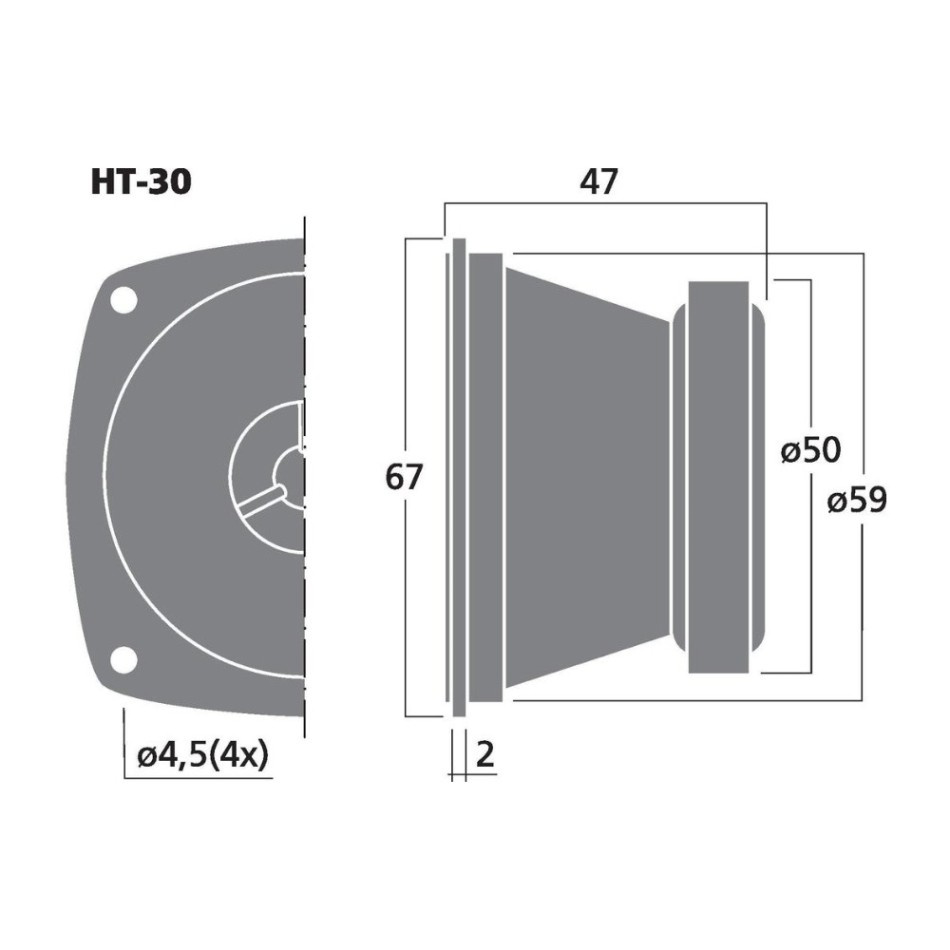

Planen Sie die Einbauöffnung Ø 59 mm, die Einbautiefe 45 mm und die Außenmaße 67 x 67 x 47 mm ein. Prüfen Sie Befestigungspunkte und Schallwand vor dem Ausschnitt.

Technische Daten
Bauart: Miniatur-PA-Horn
Impedanz: 8 Ω
Belastbarkeit RMS: 50 W
Maximalleistung: 100 W
Kennschalldruck: 98 dB/W/m
Resonanzfrequenz: 2 000 Hz
Empfohlene Trennfrequenz: 5 000 Hz bei 12 dB/Okt.
Kühlung: Ferrofluid
Schwingspule: Ø 12 mm
