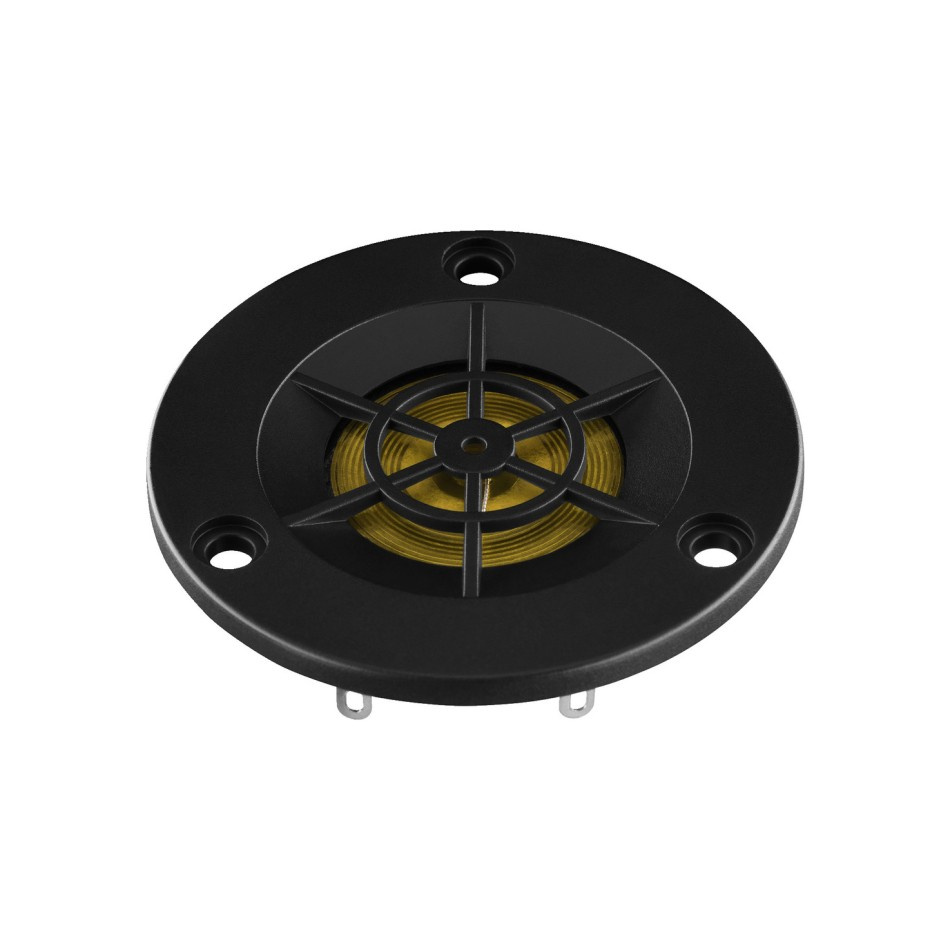

Monacor RBT-56 ist ein kompakter Bändchenhochtöner, der nach dem magnetostatischen Prinzip arbeitet. Eine runde Folienmembran aus Kapton und Aluminium wird von Neodymmagneten hinter einer Kunststofffront mit Schalldiffusor angetrieben. Das Chassis ist für hohe Frequenzen und eine passende Trennung vorgesehen.

• Bauart: Magnetostatisch
• Impedanz: 4 Ω
• Belastbarkeit RMS: 10 W
• Maximalleistung: 20 W
• Kennschalldruck: 90 dB/W/m
• Frequenzbereich: 5 000-40 000 Hz
• Empfohlene Trennfrequenz: 5 000 Hz bei 12 dB/Okt.
• Magnetsystem: Neodym

Aufbau
Der RBT-56 arbeitet magnetostatisch und unterscheidet sich damit sowohl von einer herkömmlichen Kalotte als auch von den gefalteten AMT-Modellen. Die runde Kapton- und Aluminiumfolie arbeitet mit einem Neodym-Magnetsystem, die Kunststofffront dient als Schallverteiler. Das gesamte Chassis ist klein und rund mit sehr geringer Einbautiefe. Das ist bei wenig Platz hinter der Schallwand besonders interessant.

Einsatz und Abstimmung
Monacor sieht den Einsatz ab etwa 5.000 Hz vor. Bei 4 Ohm Impedanz und 10 W RMS Belastbarkeit müssen Trennung und Pegel auf die übrigen Treiber abgestimmt werden. Der Hersteller nennt 5.000 Hz als Trennfrequenz bei 12 dB pro Oktave. Der Hochtöner sollte damit nicht weit in den Mitteltonbereich hinab eingesetzt werden, auch wenn seine kleine Bauform die Platzierung erleichtert.

Montage

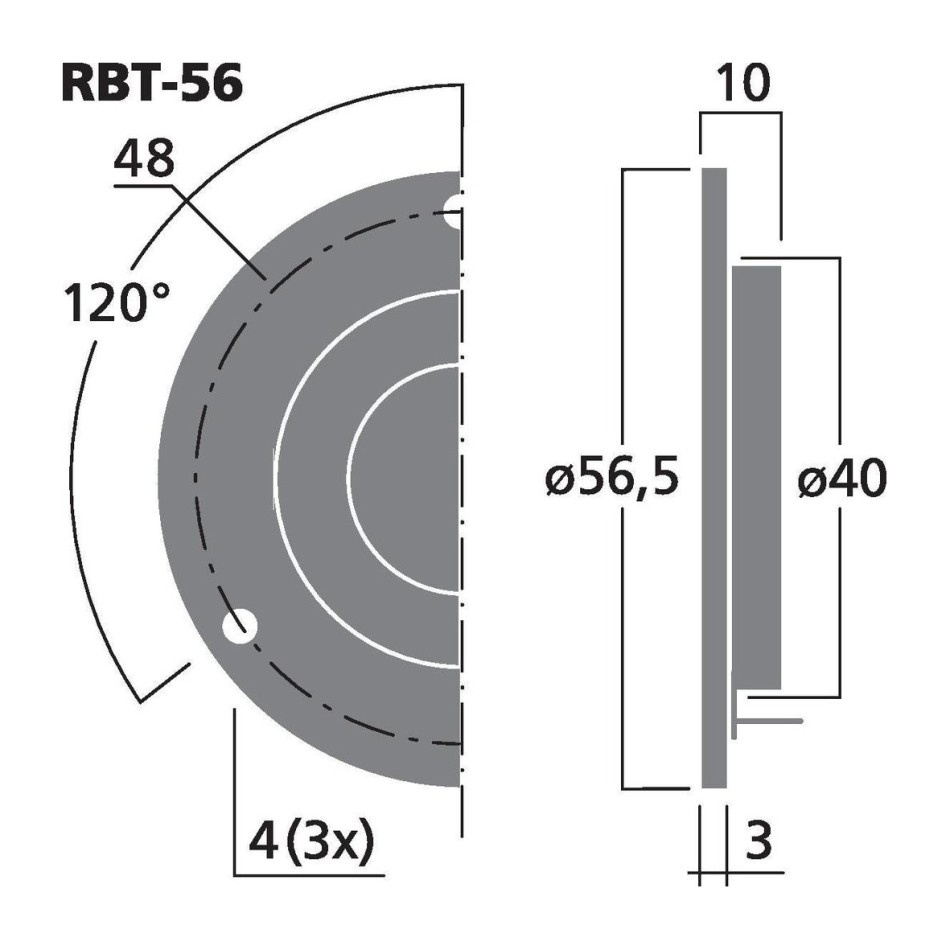

Planen Sie die Einbauöffnung Ø 40 mm, die Einbautiefe 10 mm und die Außenmaße Ø 56.5 x 10 mm ein. Prüfen Sie Befestigungspunkte und Schallwand vor dem Ausschnitt.

Technische Daten
Bauart: Magnetostatisch
Impedanz: 4 Ω
Belastbarkeit RMS: 10 W
Maximalleistung: 20 W
Kennschalldruck: 90 dB/W/m
Frequenzbereich: 5 000-40 000 Hz
Empfohlene Trennfrequenz: 5 000 Hz bei 12 dB/Okt.
Membran: Kapton-/Aluminiumfolie
Magnetsystem: Neodym
