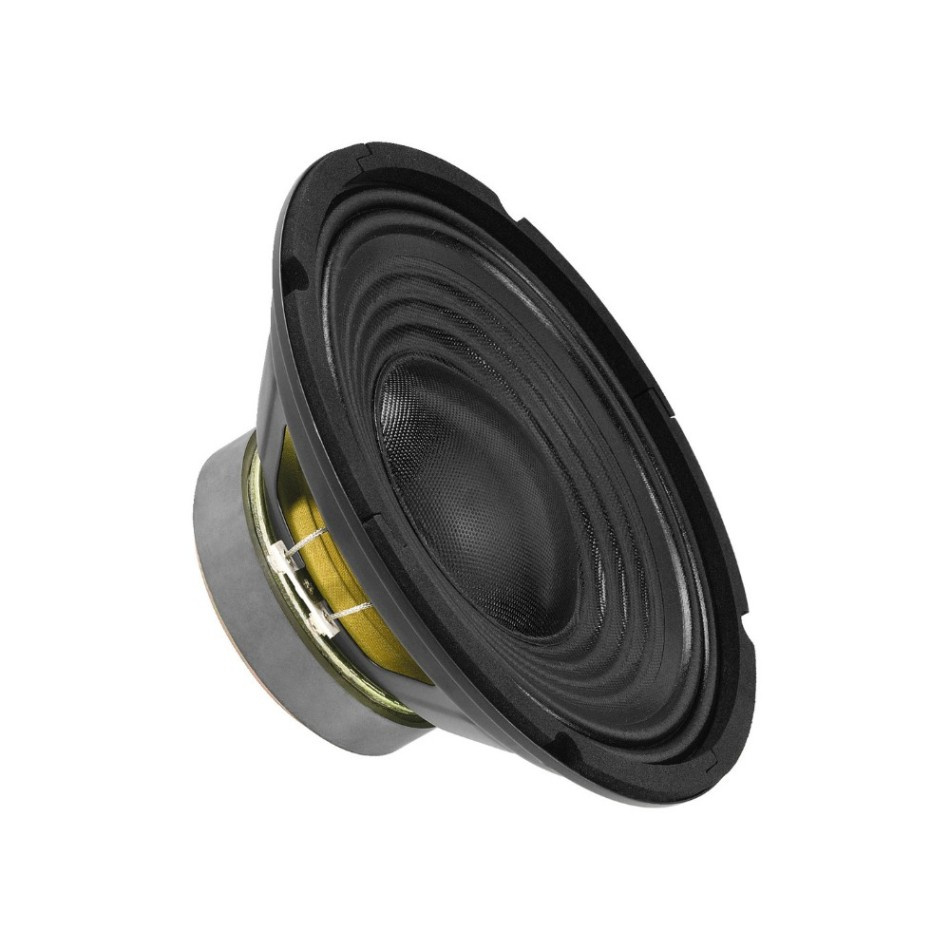

Monacor SP-202PA ist ein 8-Zoll-Lautsprecherchassis für den Bass- und Mitteltonbereich. Es kommt für klassische Lautsprecherprojekte und leistungsorientierte Systeme mit passender Abstimmung infrage. Mit 8 Ohm Impedanz und 68 Hz Resonanzfrequenz liefert das Datenblatt wichtige Werte für Gehäuse und Weiche.

• Bauart: Tiefmitteltöner
• Größe: 8 Zoll
• Impedanz: 8 Ω
• Belastbarkeit RMS: 50 W
• Maximalleistung: 100 W
• Kennschalldruck: 91 dB/W/m
• Resonanzfrequenz: 68 Hz

Aufbau

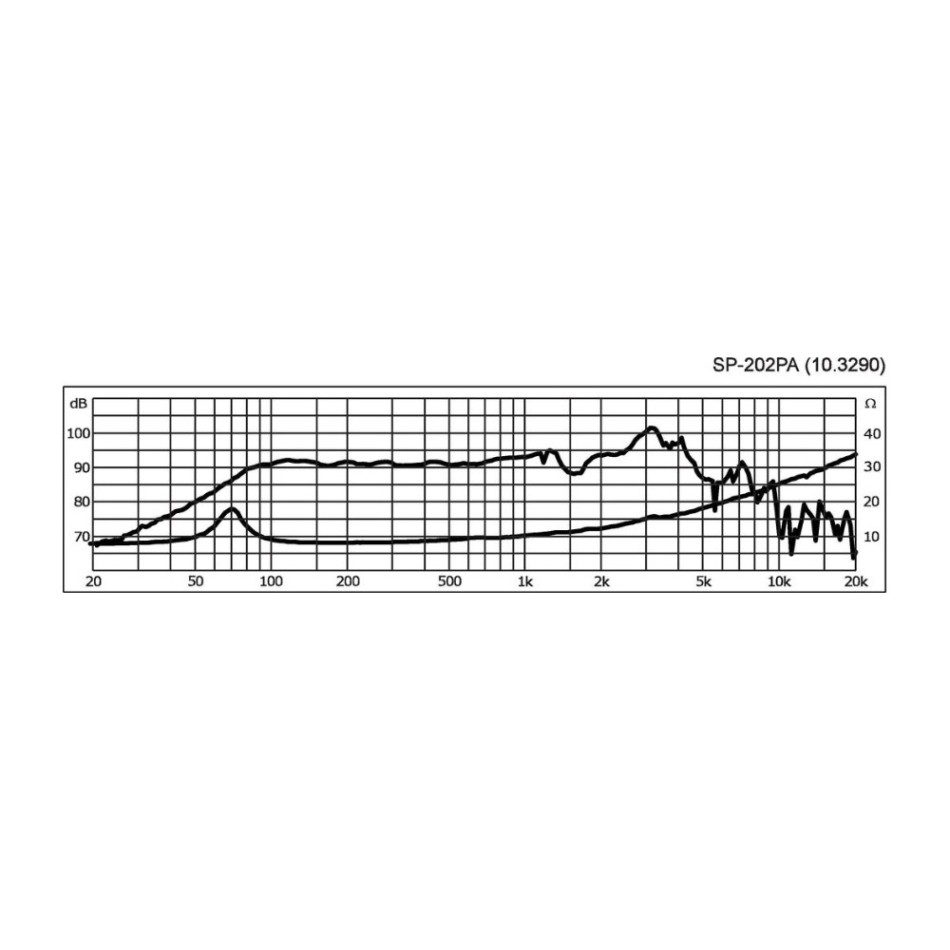

Der SP-202PA ist ein Achtzoll-Chassis für vielfältige Anwendungen im Bass- und Mitteltonbereich. Monacor nennt auch leistungsstärkere Lautsprechersysteme als möglichen Einsatz, dennoch muss der Treiber stets im geplanten Gehäuse beurteilt werden. Die Resonanzfrequenz beträgt 68 Hz, der Kennschalldruck 91 dB bei 1 W und 1 m. Diese Daten helfen bei der Verteilung von Bass und Mittelton.

Einsatz und Abstimmung
Der Hersteller gibt außerdem Thiele/Small-Parameter zur Gehäuseberechnung an. Qts von 1.1 und Vas von 12 Litern sind keine fertigen Gehäuseempfehlungen, sondern Eingangswerte einer Berechnung. Das ist von den physischen Einbaumaßen zu unterscheiden. Bei 8 Ohm Impedanz und 50 W RMS Belastbarkeit müssen auch Frequenzweiche und weitere Treiber zum System passen.

Parameter
Fs: 68 Hz
Qts: 1.1
Vas: 12 l
Xmax: ± 3 mm

Montage

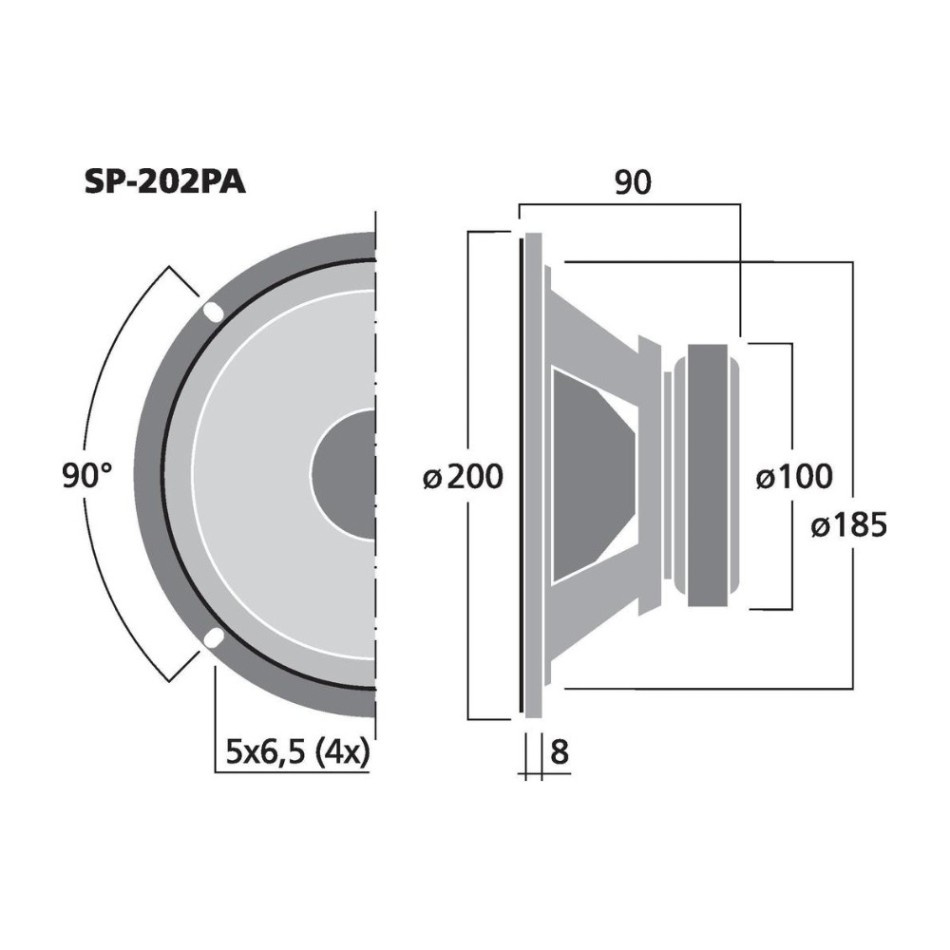

Planen Sie die Einbauöffnung Ø 185 mm, die Einbautiefe 82 mm und die Außenmaße Ø 200 x 90 mm ein. Prüfen Sie Befestigungspunkte und Schallwand vor dem Ausschnitt.

Technische Daten
Bauart: Tiefmitteltöner
Größe: 8 Zoll
Impedanz: 8 Ω
Belastbarkeit RMS: 50 W
Maximalleistung: 100 W
Kennschalldruck: 91 dB/W/m
Resonanzfrequenz: 68 Hz
Schwingspule: Ø 25 mm
