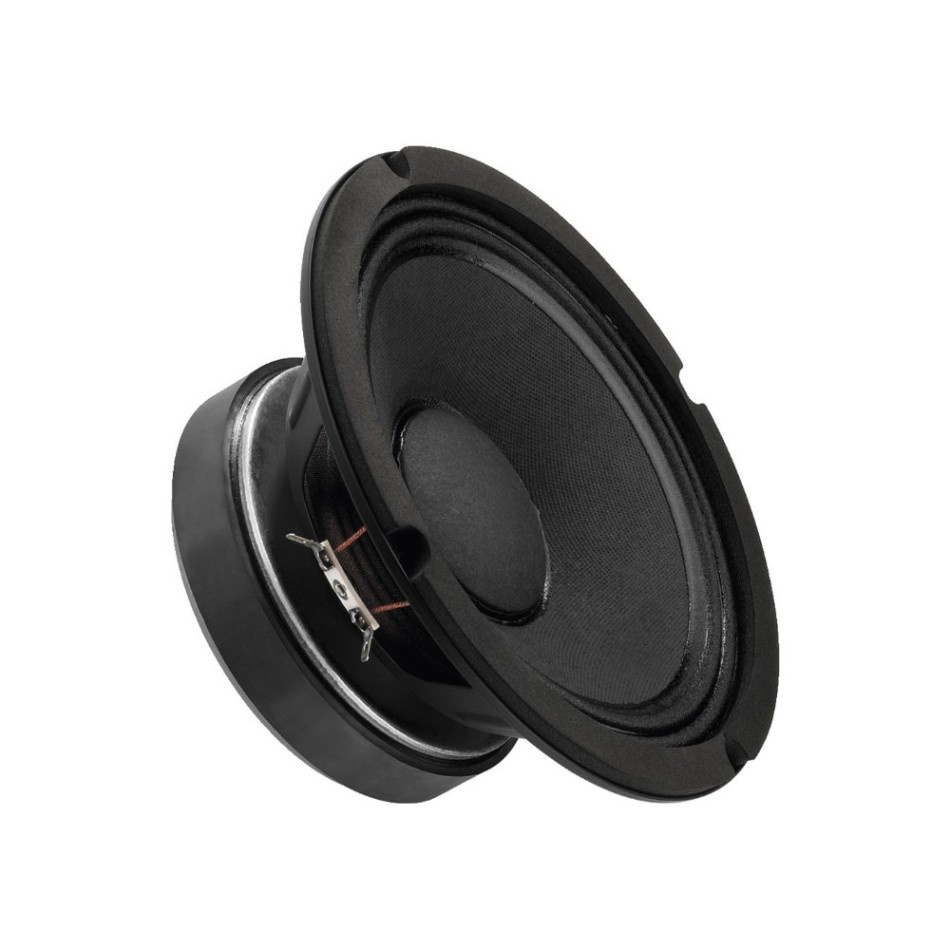

Monacor SP-8/150PA ist ein 8-Zoll-PA-Chassis für Bass und Mittelton mit gutem Wirkungsgrad. Der Hersteller hebt die breitbandige Wiedergabe bei Mitteltonanwendungen hervor. Mit 150 W RMS Belastbarkeit und 8 Ohm Impedanz sollten Weiche und weitere Treiber passend zum Gesamtsystem gewählt werden.

• Bauart: PA-Tiefmitteltöner
• Größe: 8 Zoll
• Impedanz: 8 Ω
• Belastbarkeit RMS: 150 W
• Maximalleistung: 300 W
• Kennschalldruck: 96 dB/W/m
• Resonanzfrequenz: 88 Hz

Aufbau
Der SP-8/150PA ist für PA-Lautsprecher gedacht, in denen ein Achtzoll-Chassis einen breiten Teil des Mitteltonbereichs übernehmen soll. Monacor hebt die breitbandige Mitteltonwiedergabe hervor; der Kennschalldruck beträgt 96 dB bei 1 W und 1 m. Eine Schwingspule mit 50 mm Durchmesser gehört zum Aufbau. Das erleichtert den Vergleich mit anderen Tiefmitteltönern für das gleiche System.

Einsatz und Abstimmung

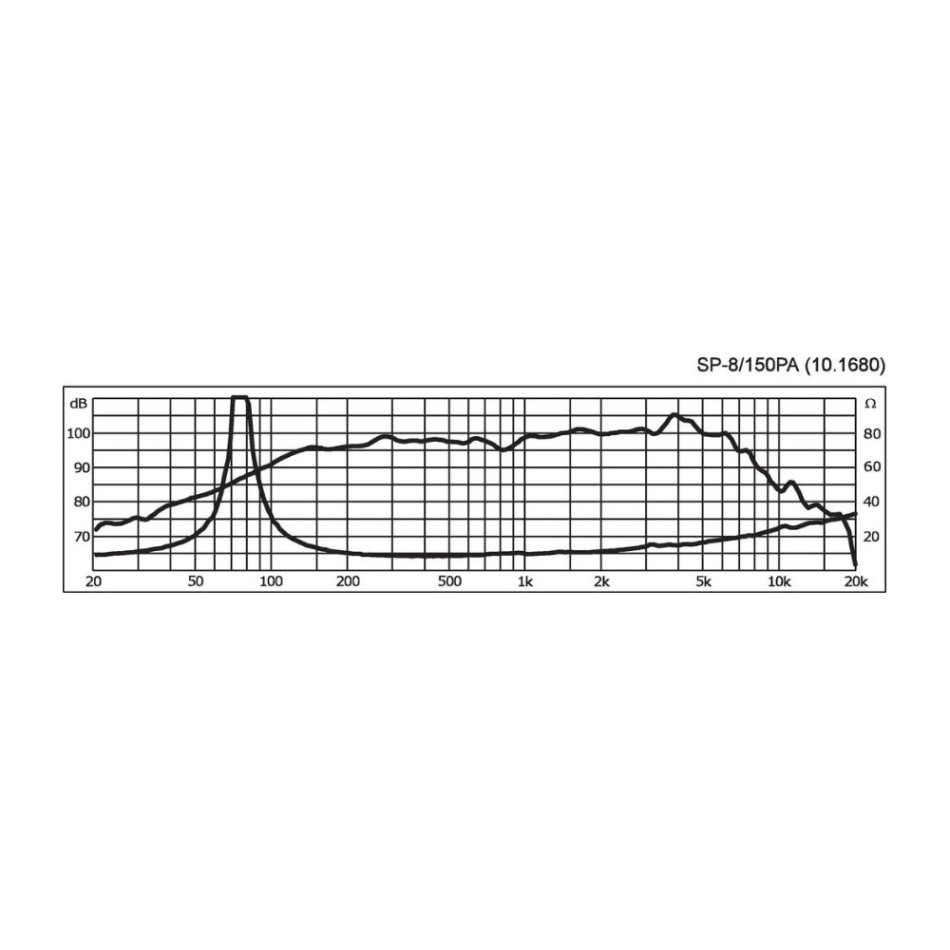

Die Resonanzfrequenz liegt bei 88 Hz, der angegebene Frequenzbereich reicht am oberen Ende bis 8.000 Hz. Das heißt nicht, dass der Treiber allein jeden Frequenzbereich oder jedes Gehäuse abdecken kann. Monacor nennt außerdem Thiele/Small-Parameter wie Qts 0.43 und Vas 12 Liter zur eigenen Gehäuseberechnung. Bei 150 W RMS und 8 Ohm sind Belastung und Weiche auf das fertige System abzustimmen.

Parameter
Fs: 88 Hz
Qts: 0.43
Vas: 12 l
Xmax: ± 1.25 mm

Montage

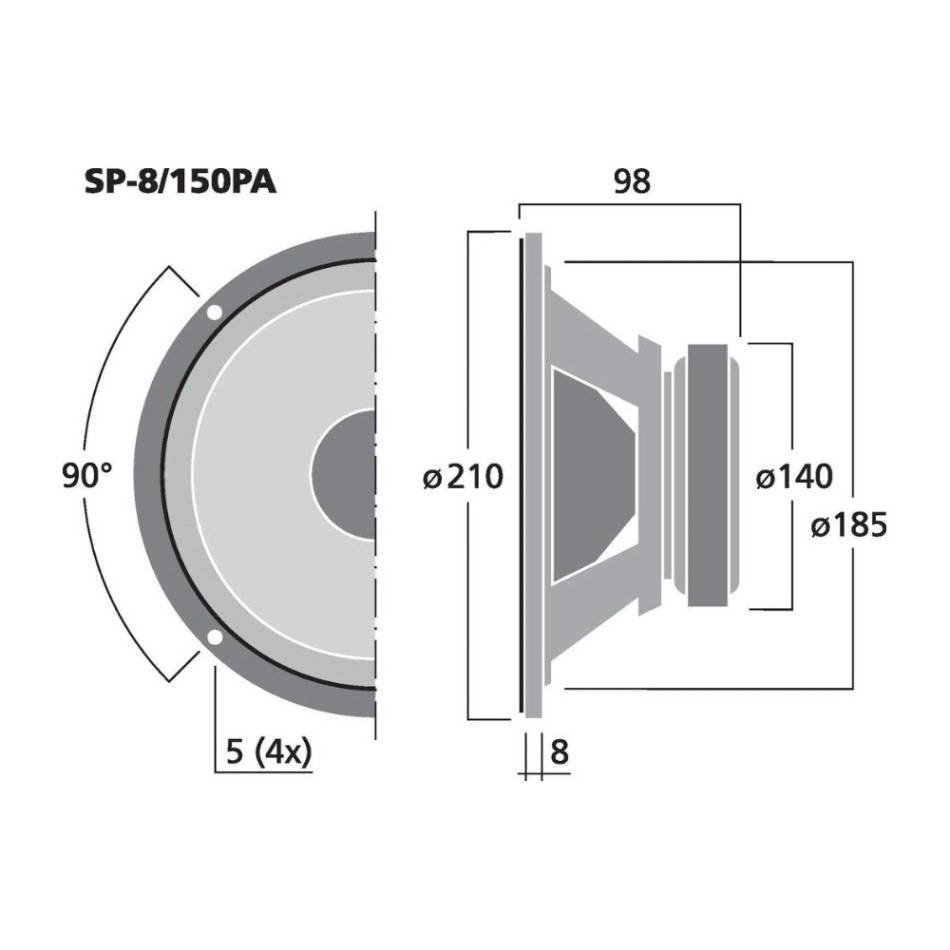

Planen Sie die Einbauöffnung Ø 185 mm, die Einbautiefe 90 mm und die Außenmaße Ø 210 x 98 mm ein. Prüfen Sie Befestigungspunkte und Schallwand vor dem Ausschnitt.

Technische Daten
Bauart: PA-Tiefmitteltöner
Größe: 8 Zoll
Impedanz: 8 Ω
Belastbarkeit RMS: 150 W
Maximalleistung: 300 W
Kennschalldruck: 96 dB/W/m
Resonanzfrequenz: 88 Hz
Schwingspule: Ø 50 mm
