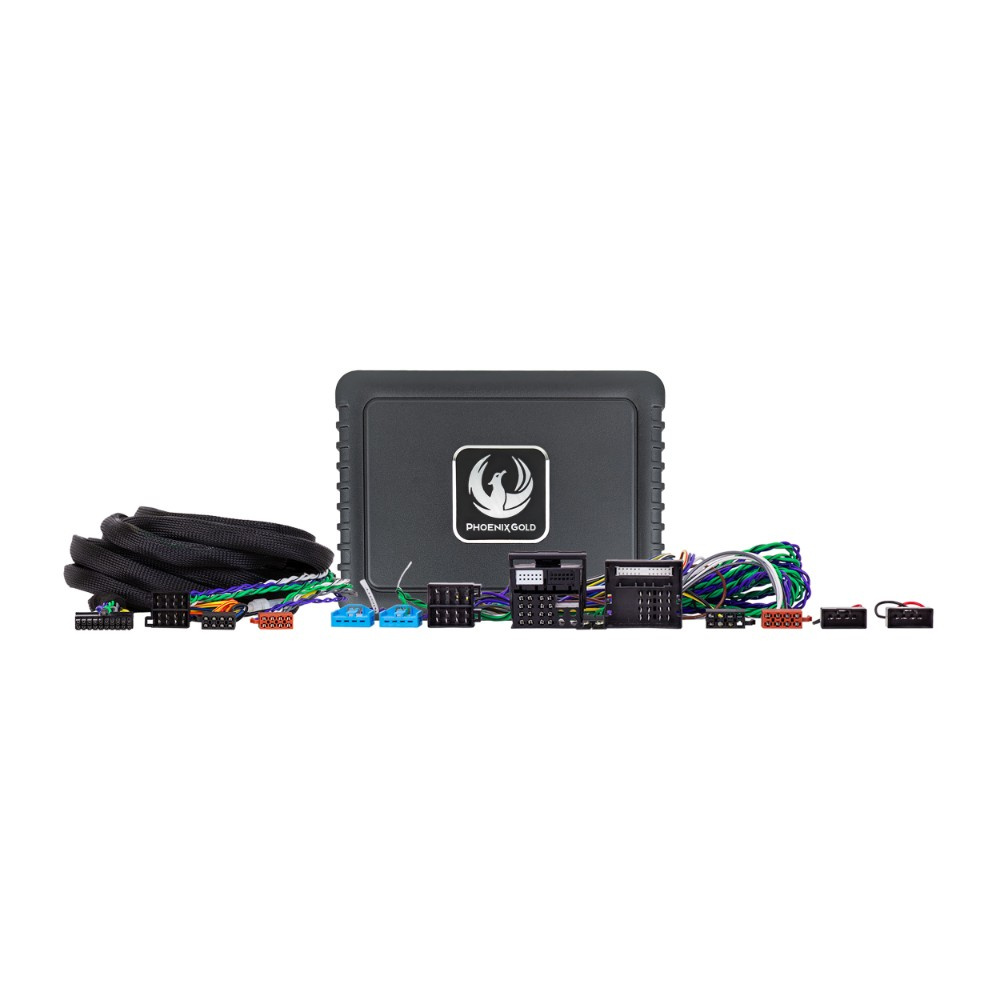

Phoenix Gold ZDAP-BMW1 ist ein komplettes Paket zur Montage einer kombinierten Klangprozessor/DSP und Endstufe für BMW-Modelle von 2003 bis 2020 (ohne RAM-Modul, hergestellt vor 2019/06). Die Installation ist einfach und die Endstufe wird angeschlossen, ohne eine externe Stromversorgung oder komplexe Verkabelung zu benötigen. Der Class-AB-Verstärker mit seinen 4x70W bringt die Lautsprecher und Subwoofer unter den Sitzen ordentlich in Schwung, und in Kombination mit einem leistungsstarken DSP sind alle Möglichkeiten für wirklich guten Klang gegeben.

• 4-Kanal-Klangupgrade für BMW-Modelle vor 2019/06
• Treibt Frontsystem aktiv, Subwoofer unter den Sitzen und Frontlautsprecher
• Plug & Play Installation
• Keine separate Stromzufuhr erforderlich
• Wird montiert, ohne die Originalverkabelung zu verändern
• Class A/B-Verstärker mit 4x70W RMS
• Leistungsstarker integrierter DSP
• 31-Band parametrischer Equalizer
• Einstellbare Frequenzweichenfilter (Bessel/Butterworth/Linkwitz-Riley, 6-48 dB/Oktave)
• Zeitkompensation (ms/cm)
• Vier Niedrigpegelausgänge vom DSP für z.B. Subwoofer (Kanal 5-8)

Plug & Play Installation
Dieses Klangupgrade ist extrem einfach zu montieren:

1. Trennen Sie den Stecker vom Originalradio

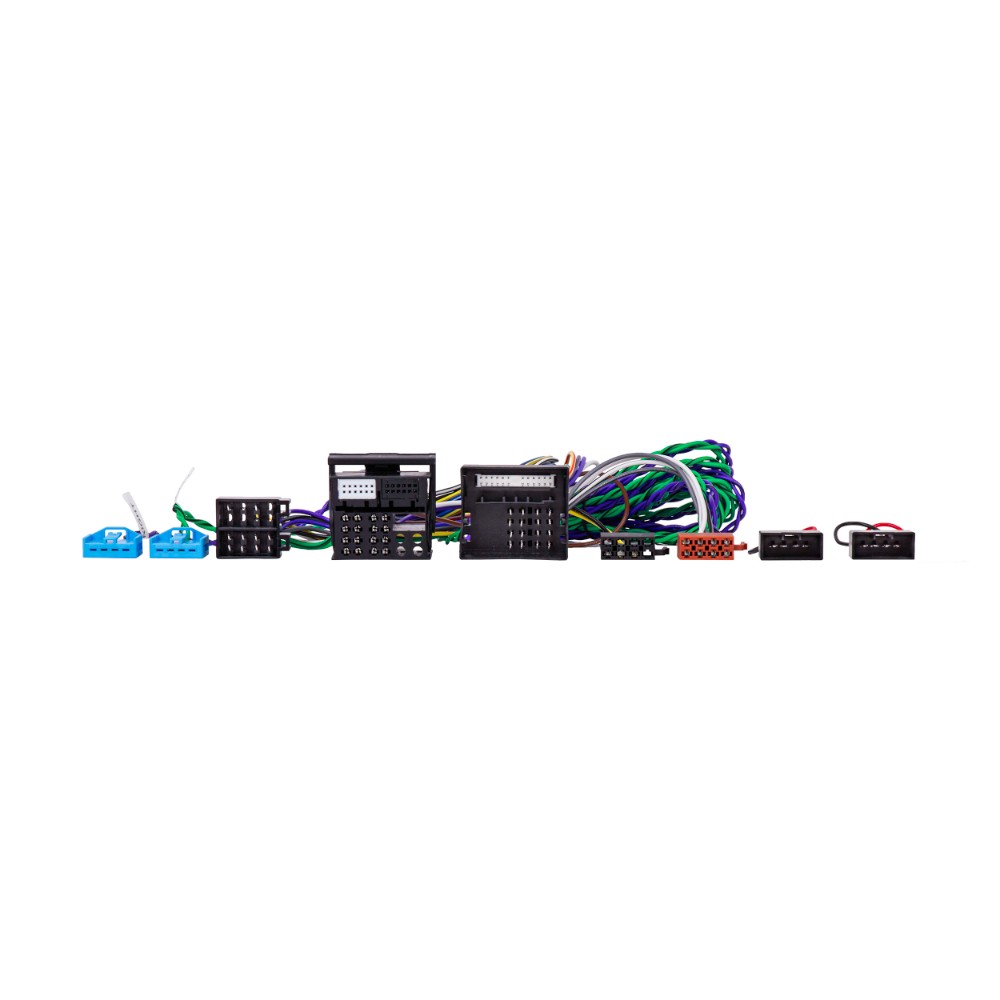

2. Schließen Sie den Stecker des Plug & Play-Kabelsatzes am Originalradio an
3. Verbinden Sie den Plug & Play-Kabelsatz wieder mit dem Originalstecker des Radios

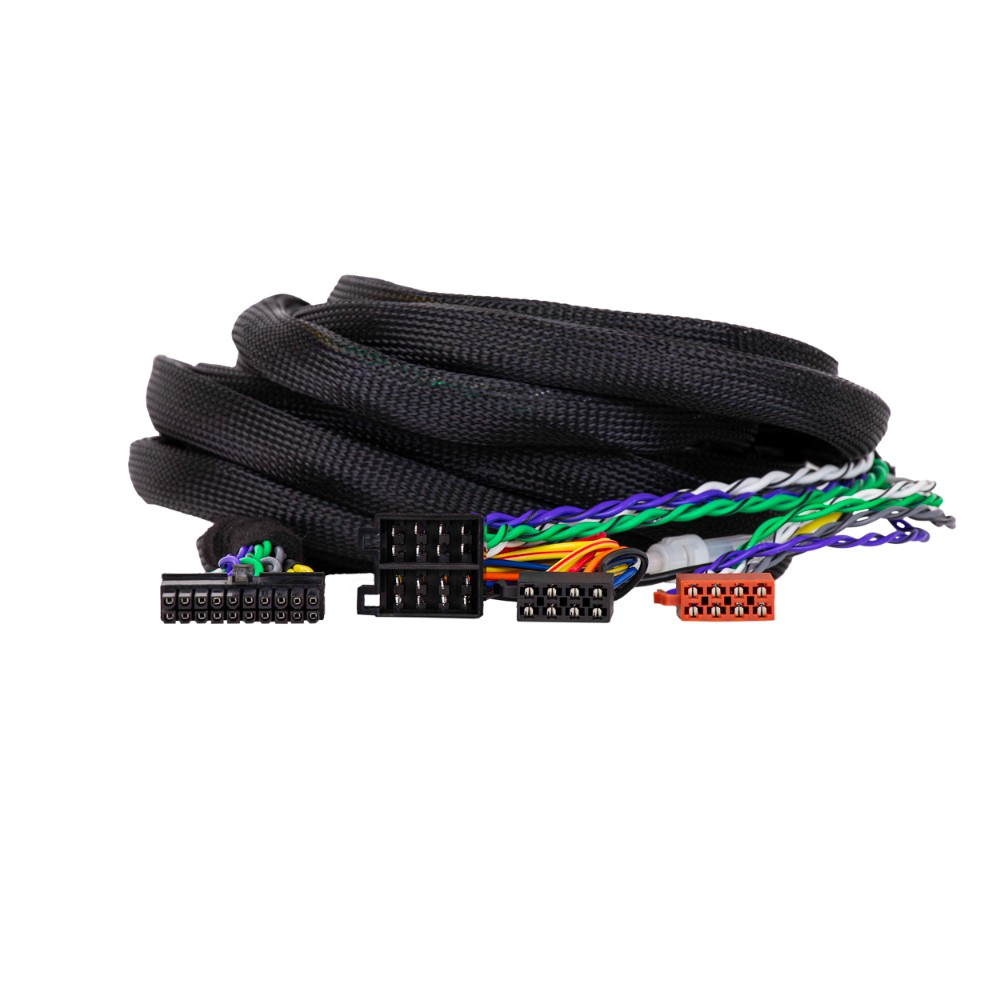

4. Schließen Sie das Verlängerungskabel an den Plug & Play-Kabelsatz an
5. Verlegen Sie das Kabel bis zum Kofferraum
6. Trennen Sie die Originalstecker der Tieftöner unter den Vordersitzen
7. Verbinden Sie die beiliegende Brücke mit dem Originalstecker
8. Schließen Sie die Subwoofer-Kabel an die jeweiligen Tieftöner an und verlegen Sie sie bis zum Kofferraum
9. Schließen Sie den DSP-Verstärker im Kofferraum an und montieren Sie ihn an geeigneter Stelle

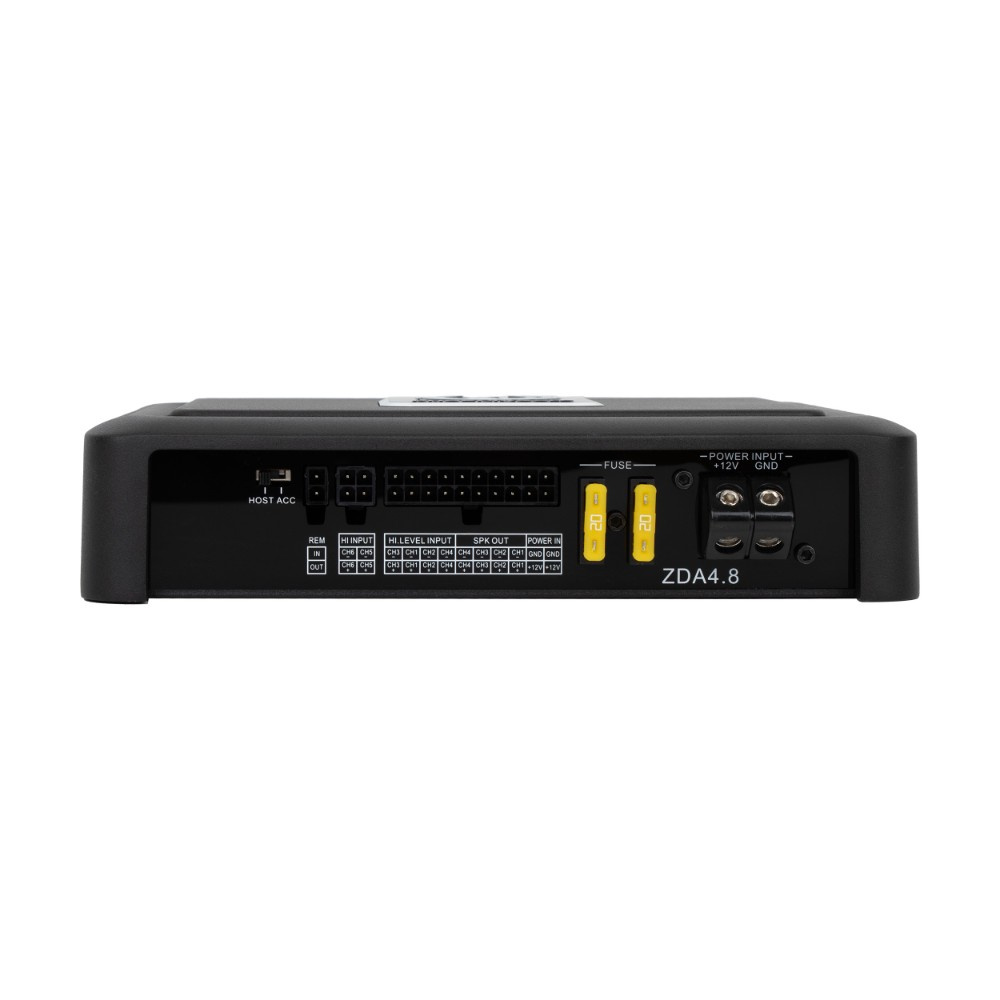

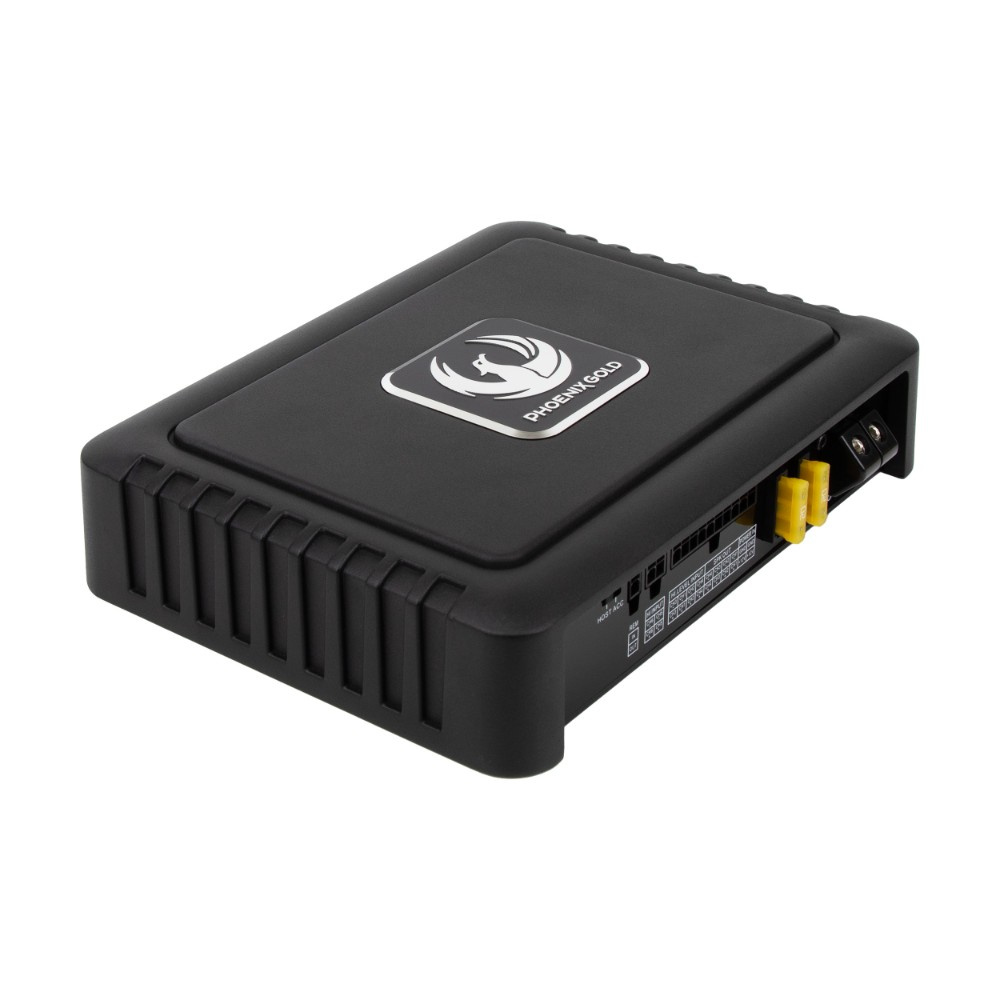

ZDA4.8 – Der DSP-Verstärker
Im Unterschied zur typischen Class-D-Technologie, die in ähnlichen Produkten Verwendung findet, nutzt der ZDA4.8 Class-A/B-Technologie, die einen wärmeren und natürlicheren Klang liefert, der Ihre Musik wirklich zum Leben erweckt. Selbst ohne DSP-Einstellungen verbessert sich die Klangqualität deutlich. Doch der integrierte DSP geht noch weiter, sodass Sie das Soundsystem Ihres Fahrzeugs präzise an Ihre Vorlieben und Ihren Musikgeschmack anpassen können.

OIS – OEM Impedanz-Simulation
Der Verstärker ist mit OEM Impedanzsimulation (OIS) ausgestattet, die die Kompatibilität mit modernen Headunits und Verstärkern gewährleistet. Durch die Simulation des Lautsprecherwiderstands bleibt die Funktionalität des Originalsystems erhalten und es werden Probleme vermieden, die bei Plug-and-Play-Installationen auftreten können.

Eingangspriorität
Die Funktion Eingangspriorität sorgt für eine einfache Integration mit dem Originalsystem des Fahrzeugs. Sie können Niedrigpegeleingänge oder digitale Quellen wie Bluetooth, optisch oder koaxial nutzen, ohne wichtige Systemtöne wie Parksensoren, Warnmeldungen, Radiosignale und andere Original-Geräusche zu verlieren. Wenn beispielsweise Ihr Fahrzeug einen Hochpassfilter hat, der den Bass beschränkt, können Sie diese Einschränkung umgehen, indem Sie den Ton direkt via Bluetooth zum DSP streamen und gleichzeitig die volle Funktionalität erhalten.



DSP-Ausgänge
Mit vier RCA-Ausgängen vom DSP (Kanal 5-8) können Sie weitere Endstufen anschließen, etwa ein Mono-Block für den Bass, und diese optimal über die DSP-Software einstellen. Zeitkompensation, Filter und Equalizer-Einstellungen sorgen dafür, dass das gesamte Soundsystem optimal zusammenarbeitet.



DSP-Software
Stellen Sie das Soundsystem komplett über die benutzerfreundliche Software ein (funktioniert mit Windows 10/11). Ein USB B-Kabel ist enthalten, um den Klangprozessor einfach anzuschließen und mit der Klangeinstellung zu beginnen. Darin finden Sie unter anderem einen 31-Band parametrischen EQ, einstellbare Filtertypen zwischen Bessel, Butterworth und Linkwitz-Riley mit einstellbarer Steilheit von -6 bis -48 dB/Oktave, Zeitkompensation mit integriertem Rechner, einstellbaren Kanal-Mixer und mehr.

Laden Sie die Windows-Software unten herunter!

Passend für
BMW 1er Reihe 2007 – 2011 (E81) (Facelift)
BMW 1er Reihe 2007 – 2013 (E82)
BMW 1er Reihe 2007 – 2011 (E87) (Facelift)
BMW 1er Reihe 2007 – 2013 (E88)
BMW 1er Reihe 2011 – 2015 (F20)
BMW 1er Reihe 2015 – 2017 (F20) (Facelift)
BMW 1er Reihe 2017 – 2019 (F20) (2. Facelift)
BMW 1er Reihe 2011 – 2015 (F21)
BMW 1er Reihe 2015 – 2017 (F21) (Facelift)
BMW 1er Reihe 2017 – 2019 (F21) (2. Facelift)
BMW 1er Reihe 2019 – (F40) (mit Quadlock-Stecker)
BMW 2er Reihe 2014 – 2017 (F22)
BMW 2er Reihe 2017 – 2021 (F22) (Facelift)
BMW 2er Reihe 2014 – 2017 (F23)
BMW 2er Reihe 2017 – 2021 (F23) (Facelift)
BMW 2er Active Tourer 2014 – 2018 (F45)
BMW 2er Active Tourer 2018 – 2021 (F45) (Facelift)
BMW 2er Gran Tourer 2015 – 2018 (F46)
BMW 2er Gran Tourer 2018 – 2021 (F46) (Facelift)
BMW 3er Reihe 2005 – 2008 (E90)
BMW 3er Reihe 2009 – 2011 (E90) (Facelift)
BMW 3er Reihe 2005 – 2008 (E91)
BMW 3er Reihe 2009 – 2011 (E91) (Facelift)
BMW 3er Reihe 2006 – 2010 (E92)
BMW 3er Reihe 2011 – 2013 (E92) (Facelift)
BMW 3er Reihe 2007 – 2010 (E93)
BMW 3er Reihe 2011 – 2013 (E93) (Facelift)
BMW 3er Reihe 2012 – 2015 (F30)
BMW 3er Reihe 2015 – 2019 (F30) (Facelift)
BMW 3er Reihe 2012 – 2015 (F31)
BMW 3er Reihe 2015 – 2019 (F31) (Facelift)
BMW 3er Reihe 2013 – 2015 (F34)
BMW 3er Reihe 2015 – 2020 (F34) (Facelift)
BMW 3er Reihe 2012 – 2015 (F35)
BMW 3er Reihe 2015 – 2018 (F35) (Facelift)
BMW 4er Reihe 2014 – 2017 (F32)
BMW 4er Reihe 2017 – 2019 (F32) (Facelift)
BMW 4er Reihe 2014 – 2017 (F33)
BMW 4er Reihe 2017 – 2019 (F33) (Facelift)
BMW 4er Reihe 2014 – 2017 (F36)
BMW 4er Reihe 2017 – 2020 (F36) (Facelift)
BMW 5er Reihe 2004 – 2007 (E60)
BMW 5er Reihe 2007 – 2010 (E60) (Facelift)
BMW 5er Reihe 2004 – 2007 (E61)
BMW 5er Reihe 2007 – 2010 (E61) (Facelift)
BMW 5er Reihe 2009 – 2013 (F07)
BMW 5er Reihe 2013 – 2017 (F07) (Facelift)
BMW 5er Reihe 2010 – 2013 (F10)
BMW 5er Reihe 2013 – 2017 (F10) (Facelift)
BMW 5er Reihe 2010 – 2013 (F11)
BMW 5er Reihe 2013 – 2017 (F11) (Facelift)
BMW 5er Reihe 2010 – 2013 (F18)
BMW 5er Reihe 2014 – 2017 (F18) (Facelift)
BMW 5er Reihe 2017 – 2020 (G30)
BMW 5er Reihe 2021 – 2023 (G30) (Facelift)
BMW 5er Reihe 2017 – 2020 (G31)
BMW 5er Reihe 2021 – 2023 (G31) (Facelift)
BMW 5er Reihe 2017 – 2020 (G38)
BMW 5er Reihe 2021 – 2023 (G38) (Facelift)
BMW 6er Reihe 2003 – 2007 (E63)
BMW 6er Reihe 2007 – 2010 (E63) (Facelift)
BMW 6er Reihe 2004 – 2007 (E64)
BMW 6er Reihe 2007 – 2010 (E64) (Facelift)
BMW 6er Reihe 2012 – 2015 (F06)
BMW 6er Reihe 2015 – 2019 (F06) (Facelift)
BMW 6er Reihe 2011 – 2015 (F13)
BMW 6er Reihe 2015 – 2018 (F13) (Facelift)
BMW 6er Reihe 2017 – 2020 (G32)
BMW i3 2013 – 2017 (I01)
BMW i3 2018 – 2022 (I01) (Facelift)
BMW i8 2014 – 2018 (I12)
BMW i8 2018 – 2020 (I12) (Facelift)
BMW i8 2018 – 2020 (I15)
BMW M2 2016 – 2022 (F87)
BMW X1 2009 – 2013 (E84)
BMW X1 2013 – 2016 (E84) (Facelift)
BMW X1 2016 – 2019 (F48)
BMW X1 2019 – 2022 (F48) (Facelift)
BMW X1 2016 – 2019 (F49)
BMW X1 2019 – 2022 (F49) (Facelift)
BMW X2 2018 – (F39)
BMW X3 2003 – 2006 (E83)
BMW X3 2006 – 2010 (E83) (Facelift)
BMW X3 2010 – 2014 (F25)
BMW X3 2014 – 2017 (F25) (Facelift)
BMW X3 2017 – 2019 (G01)
BMW X4 2014 – 2018 (F26)
BMW X4 2018 – 2019 (G02)
BMW X5 2006 – 2011 (E70)
BMW X5 2011 – 2014 (E70) (Facelift)
BMW X5 2014 – 2018 (F15)
BMW X6 2008 – 2012 (E71)
BMW X6 2012 – 2014 (E71) (Facelift)
BMW X6 2009 – 2012 (E72)
BMW X6 2012 – 2014 (E72) (Facelift)
BMW Z4 2006 – 2008 (E86) (Facelift)
BMW Z4 2009 – 2013 (E89)
BMW Z4 2013 – 2018 (E89) (Facelift)

ACHTUNG! Passend nur für Fahrzeuge ohne nachgerüstetes Originalklangsystem, hergestellt vor 2019/06 (ohne RAM-Modul). Dies erkennt man oft daran, dass keine Hochtöner hinter den Seitenspiegeln vorhanden sind.
Wenn Ihr Fahrzeug Glasfaserkontakte im Originalstecker der Fahrzeug-Stereoanlage hat, übertragen Sie diese in den neuen Stecker, um alle Funktionen zu erhalten.

Spezifikationen
Verstärkerklasse: A/B
Verstärkte Kanäle: 4
DSP-Kanäle: 8
Frequenzgang (-3 dB): 15-23.000 Hz
Leistung (RMS, 4 Ohm): 4x70W
RCA-Ausgangspegel: 4V
DAC: BurrBrown PCM1681
DSP-Auflösung: 24 Bit
Abtastrate: 48 kHz
Signal-Rausch-Verhältnis: >90 dB
Klirrfaktor: 0,1 %
Stereo-Trennung: >60 dB
Dämpfungsfaktor: 120
Eingangspegel (Hochpegel): 0,2-20 V
Eingangspegel (Niedrigpegel): 0,2-5 V
Analoge Eingänge: 6x Hochpegel, 2x Niedrigpegel
Digitale Eingänge: Bluetooth, koaxial, USB, optisch

Equalizer: 31-Band parametrisch
Phasenanpassung: 0 / 180 Grad
Filter: Hochpass, Tiefpass
Filtertypen: Bessel, Butterworth, Linkwitz-Riley
Filtersteilheit (Bessel/Butterworth): Aus, -6dB, -12dB, -18dB, -24dB, -36dB, -42dB, -48dB
Filtersteilheit (Linkwitz-Riley): Aus, -12dB, -24dB, -48dB
Zeitkompensation: 0–48 ms (0-1632 cm)
Eingangspriorität: 2 Quellen
EQ Gain: -12 bis +12 dB pro Band
EQ Q-Wert: 0,1 bis 12

1x Buchse, 40-poliger Quadlock
1x Stecker, 40-poliger Quadlock
2x Buchse, 4-polig
2x Stecker, 4-polig
1x Molex-Stecker, 20-polig
Kabellänge: 520 cm
