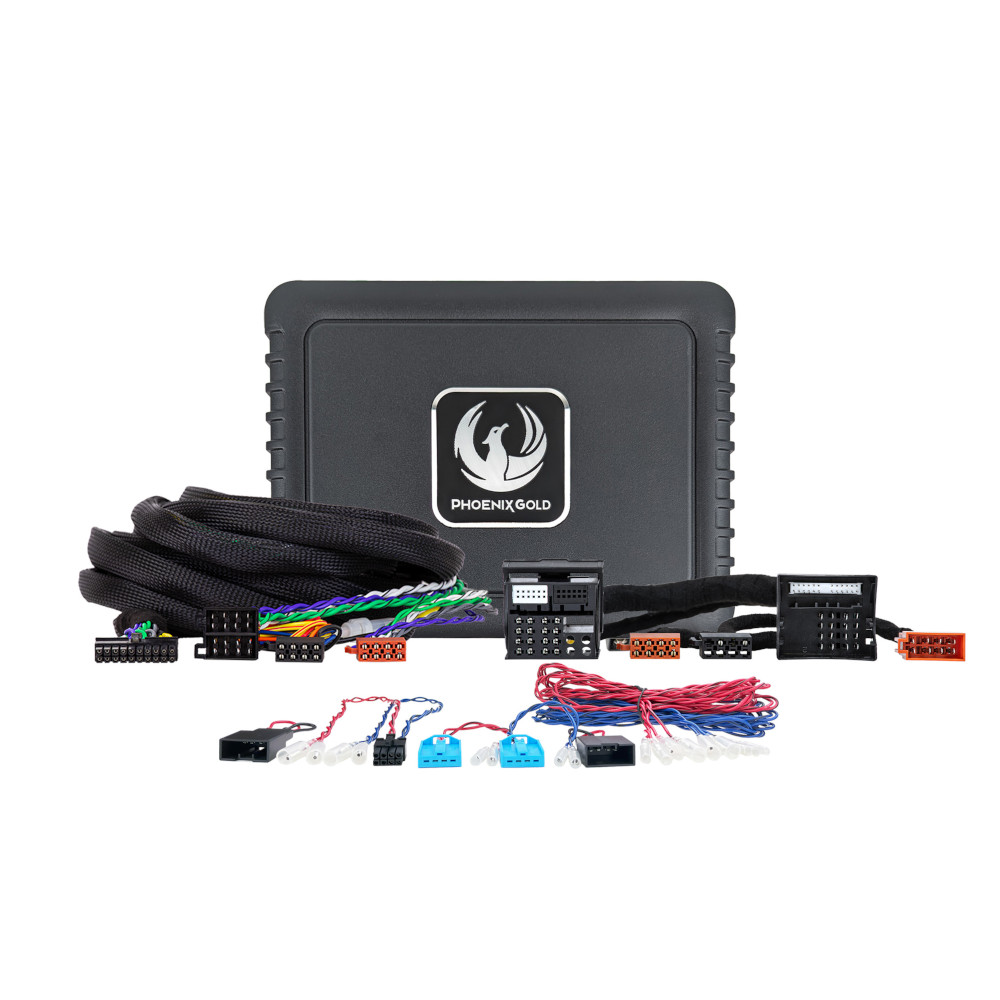

Phoenix Gold ZDAP-BMW2 ist ein komplettes Paket für die Installation eines kombinierten Audioprozessors/DSP und Endverstärkers für BMW-Modelle von 2003 bis 2020 (ohne RAM-Modul, hergestellt vor 2019/06). Die Installation ist einfach, und der Endverstärker wird angeschlossen, ohne dass externe Stromversorgung oder aufwendige Verkabelung erforderlich ist. Der Class-AB-Verstärker mit seinen 4x30W + 2x70W sorgt für ordentlich Power für die Lautsprecher und Subwoofer unter den Sitzen, und in Kombination mit einem leistungsstarken DSP gibt es alle Möglichkeiten für richtig guten Klang.

• 6-Kanal-Klangupgrade für BMW-Modelle vor 2019/06
• Plug & Play-Installation
• Keine separate Stromversorgung notwendig
• Installation ohne Beeinträchtigung der Originalverkabelung
• Class A/B-Verstärker mit 4x30W + 2x70W RMS
• Leistungsstarker integrierter DSP
• 31-Band parametrischer Equalizer
• Einstellbare Frequenzweichen (Bessel/Butterworth/Linkwitz-Riley, 6-48 dB/Oktave)
• Zeitkompensation (ms/cm)
• Zwei Niederpegel-Ausgänge vom DSP z.B. für Subwoofer (Kanal 7-8)

Plug & Play-Installation
Dieses Klangupgrade ist extrem einfach zu montieren:

1. Trennen Sie den Anschluss am Originalradio ab

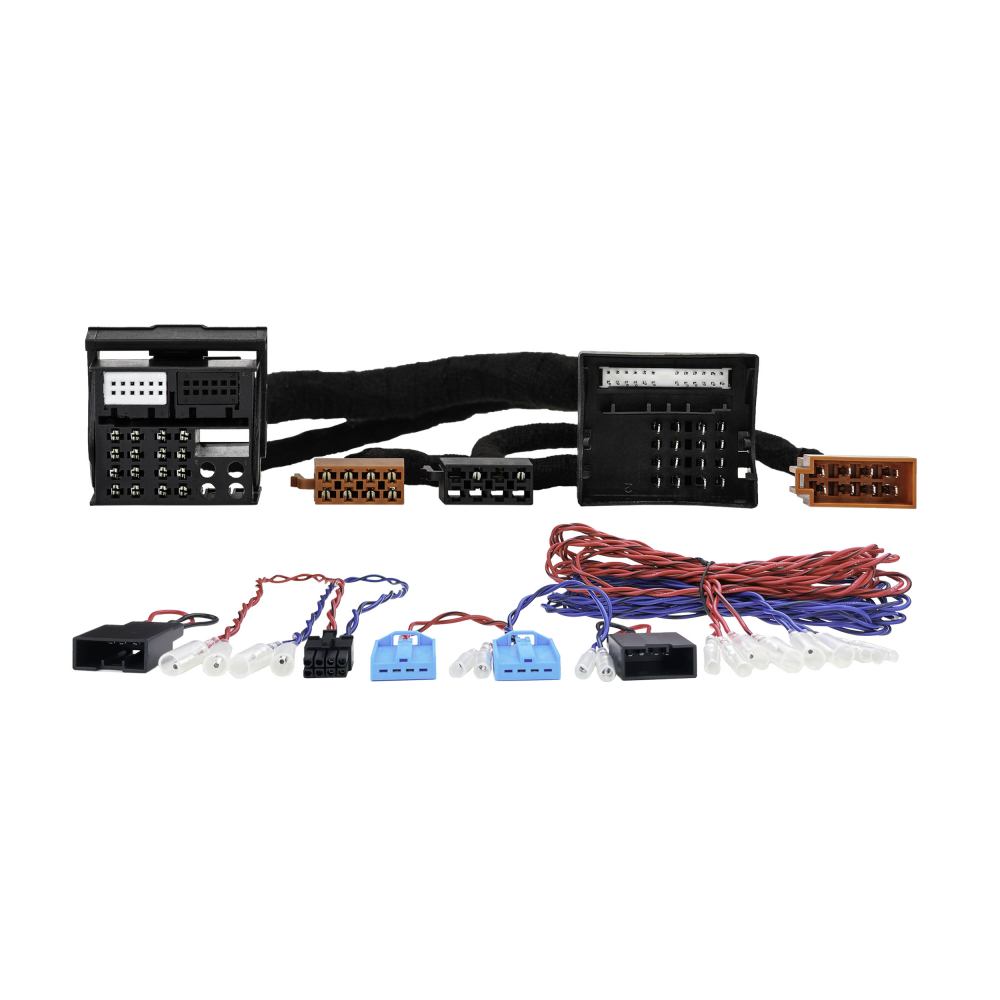

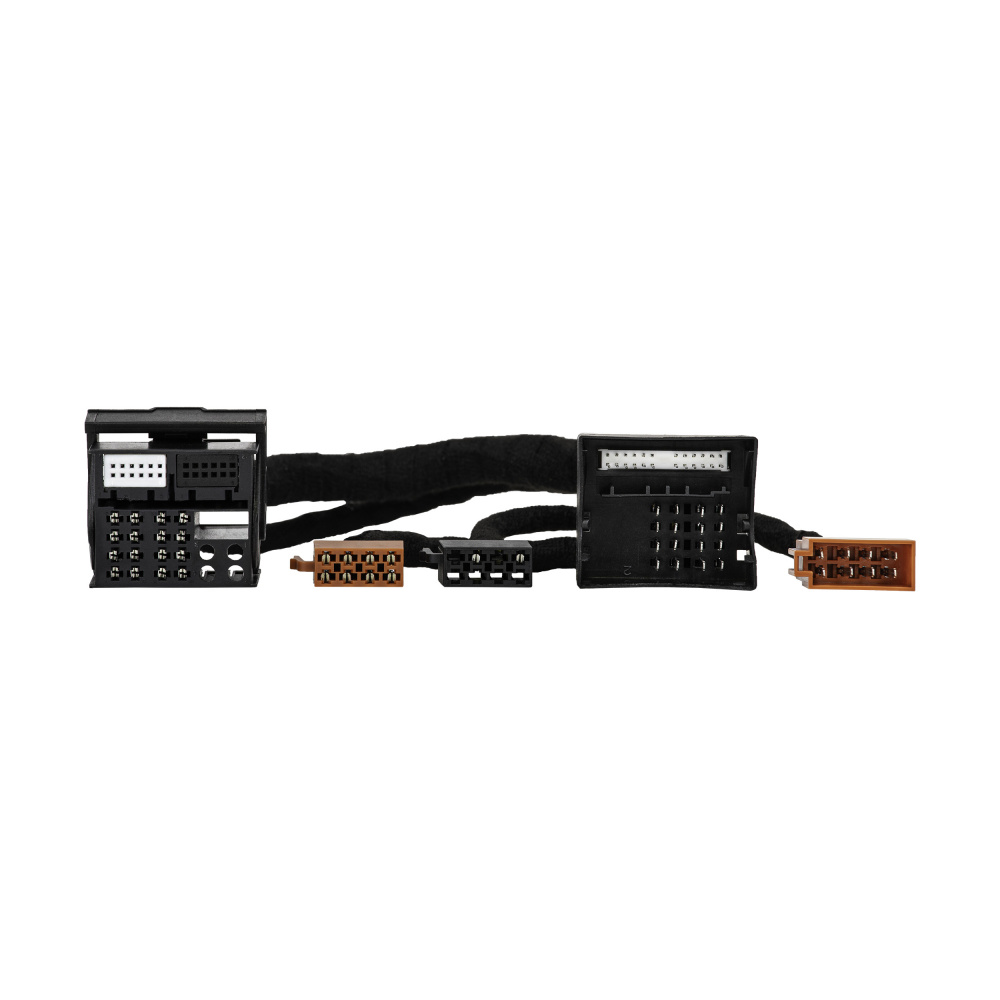

2. Verbinden Sie den Plug & Play-Kabelsatz mit dem Originalradio
3. Verbinden Sie den Plug & Play-Kabelsatz mit dem Originalstecker

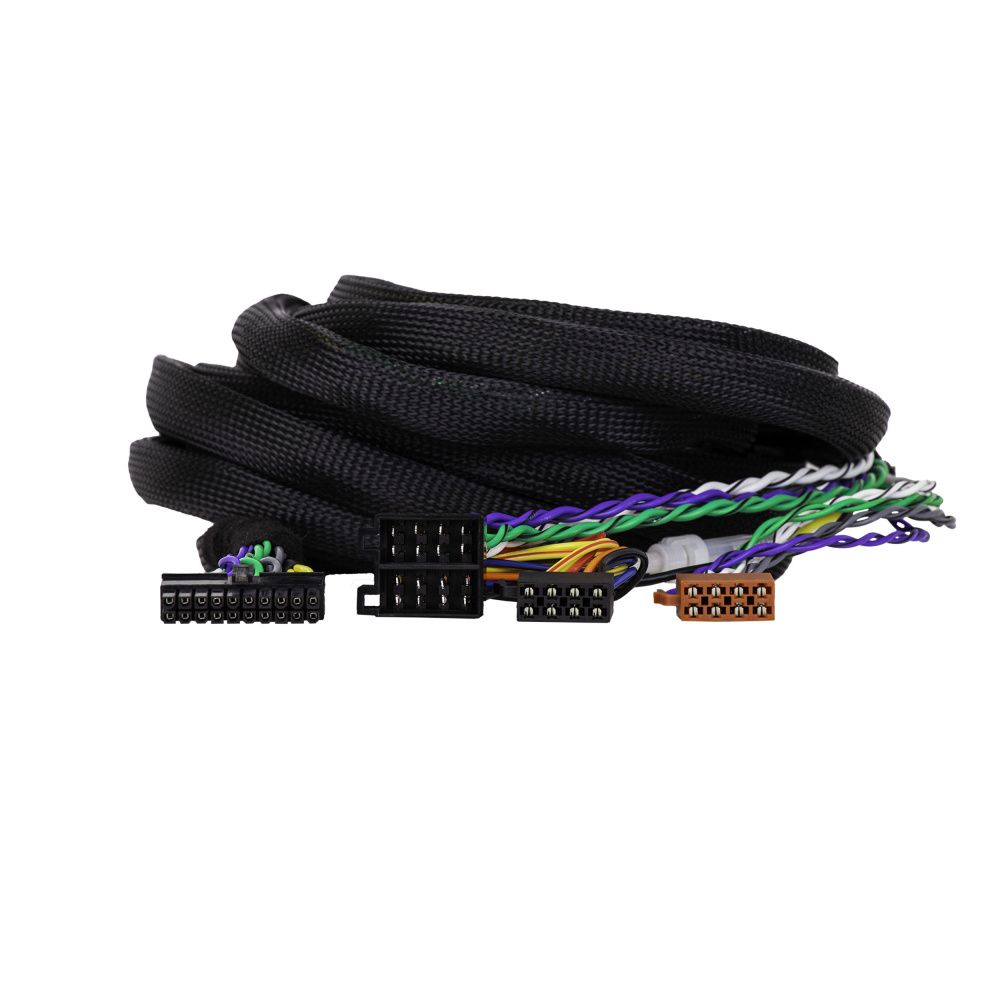

4. Schließen Sie das Verlängerungskabel an den Plug & Play-Kabelsatz an
5. Führen Sie das Kabel zum Kofferraum
6. Trennen Sie die Originalanschlüsse der Tieftöner unter den Vordersitzen ab
7. Stecken Sie die beiliegende Brücke in den Originalstecker

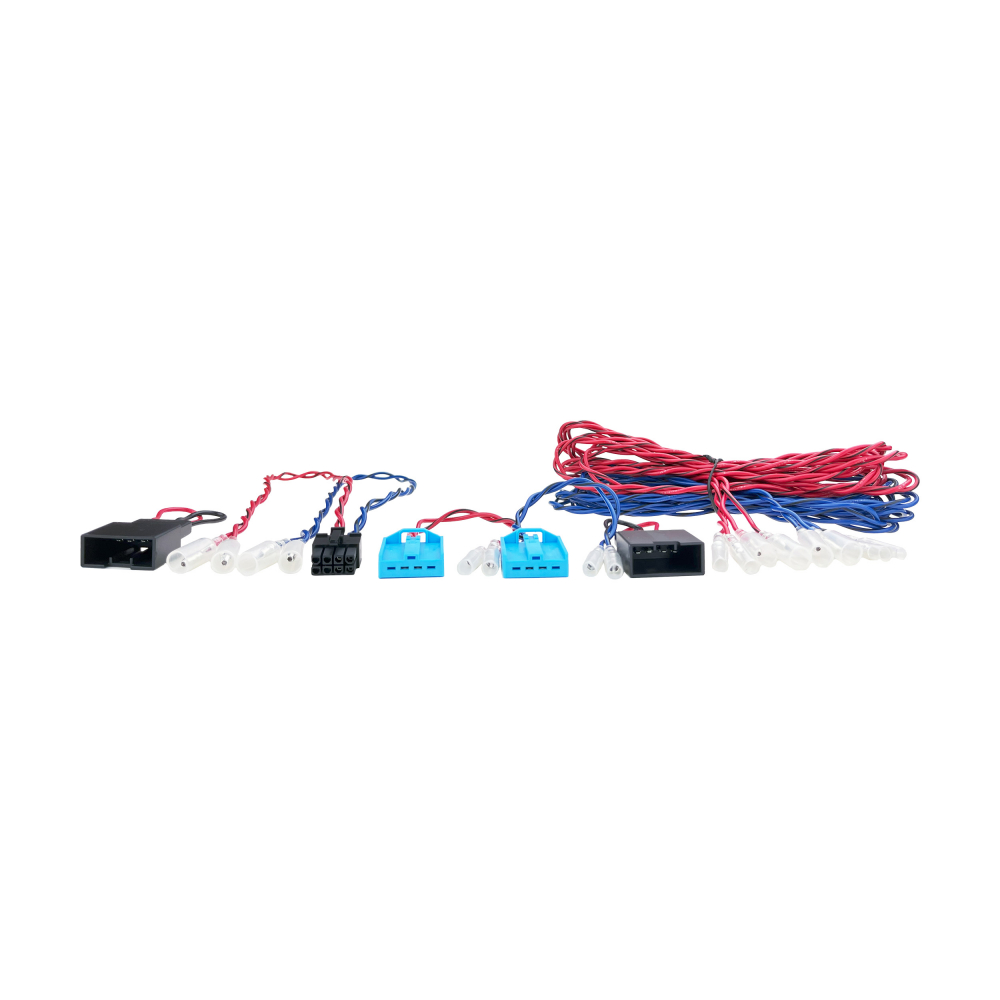

8. Schließen Sie die Subwooferkabel an die jeweils zugehörigen Tieftöner an und führen Sie sie zum Kofferraum
9. Verbinden Sie den DSP-Verstärker im Kofferraum und montieren Sie ihn an geeigneter Stelle

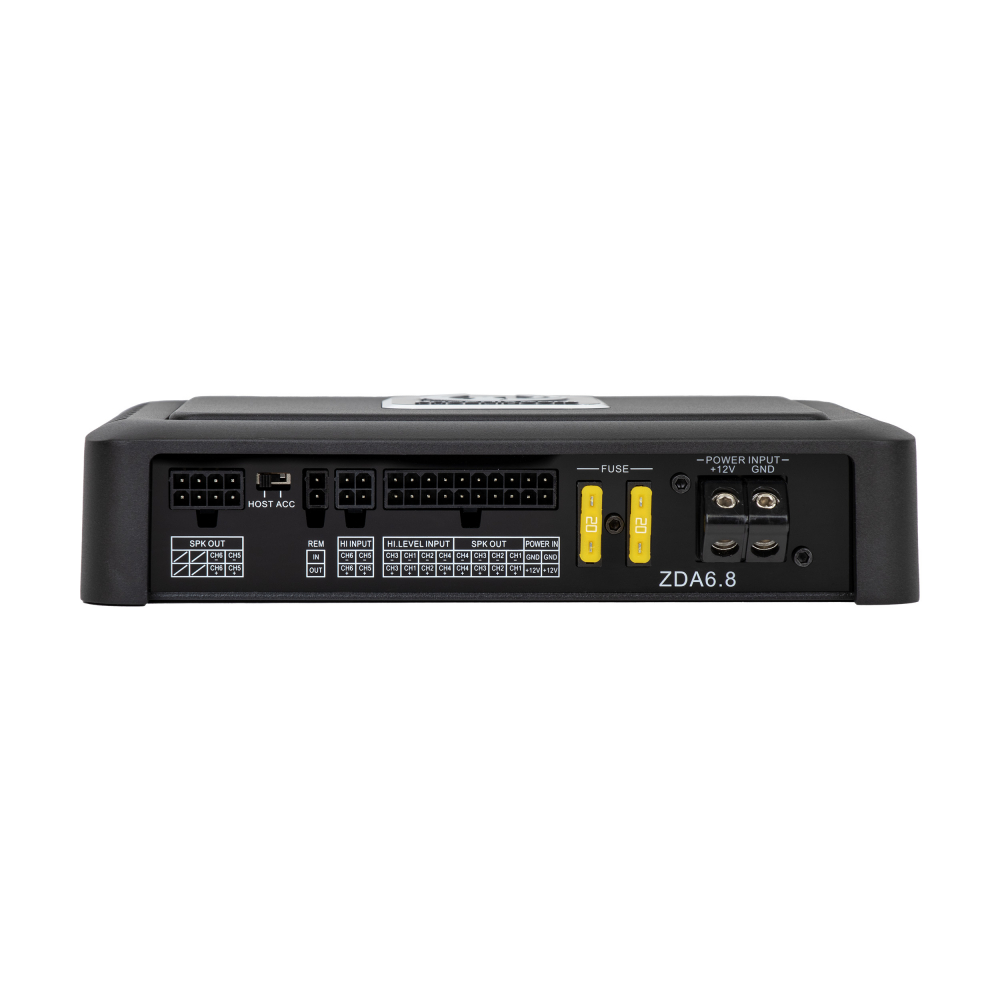

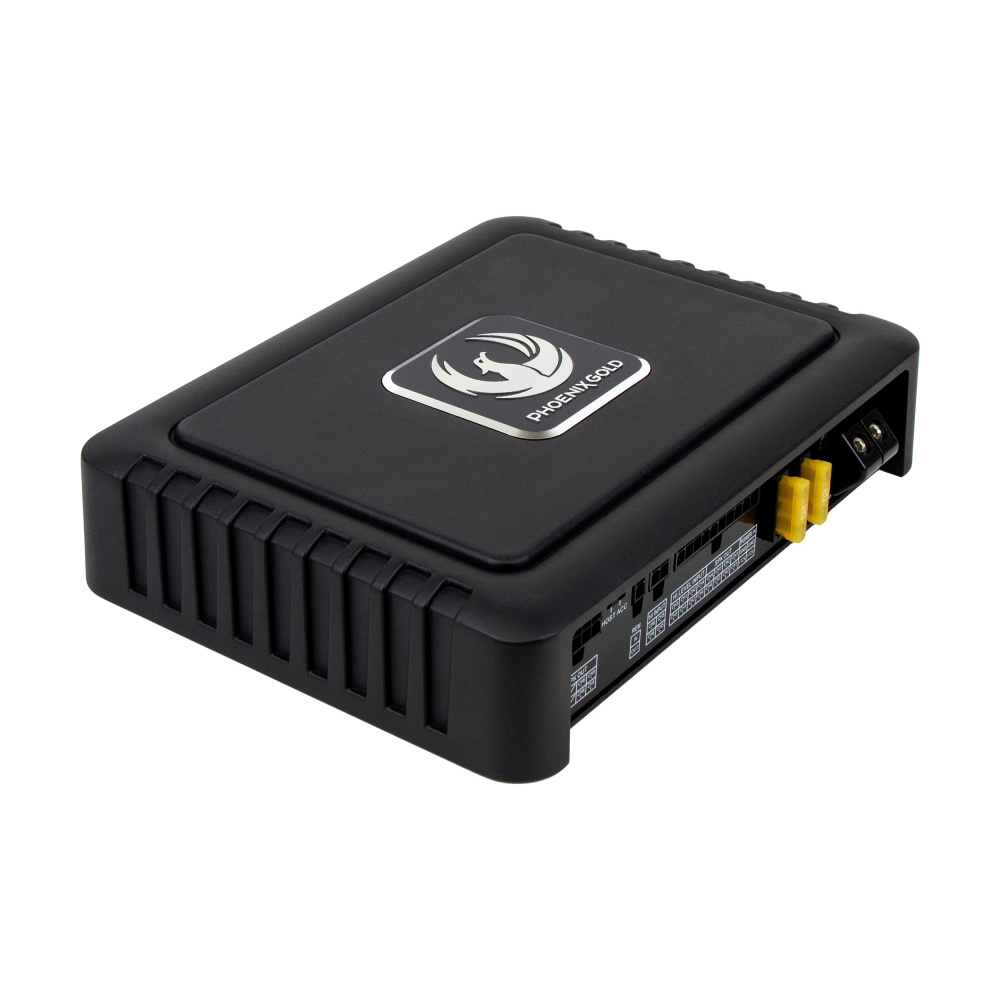

ZDA6.8 – der DSP-Verstärker
Im Gegensatz zur typischen Class-D-Technologie, die in ähnlichen Produkten vorkommt, verwendet der ZDA6.8 Class-A/B-Technologie, die einen wärmeren und natürlicheren Klang erzeugt und Ihre Musik wirklich zum Leben erweckt. Selbst ohne DSP-Anpassungen verbessert sich die Klangqualität erheblich. Aber der eingebaute DSP geht noch weiter und ermöglicht es Ihnen, das Soundsystem Ihres Autos genau auf Ihre Vorlieben hin einzustellen, unabhängig von Ihrem Musikgeschmack.

OIS – OEM Impedanzsimulation
Der Verstärker ist mit OEM Impedanzsimulation (OIS) ausgestattet, die Kompatibilität mit modernen Headunits und Verstärkern sicherstellt. Durch die Simulation einer Lautsprecherimpedanz bleibt die Funktionalität des originalen Fahrzeugaudiosystems erhalten, und Probleme, die sonst bei Plug-and-Play-Installationen auftreten könnten, werden vermieden.

Eingangspriorität
Die Eingangsprioritätsfunktion gewährleistet eine einfache Integration mit dem Originalsoundsystem des Fahrzeugs. Sie können Niederpegeleingänge oder digitale Quellen wie Bluetooth, optisch oder koaxial verwenden, ohne wichtige Systemtöne wie Parksensoren, Warnmeldungen, Radiosignale und andere Klänge des Originalsystems zu verlieren. Zum Beispiel, wenn Ihr Fahrzeug einen Hochpassfilter hat, der den Bass begrenzt, können Sie diese Einschränkung umgehen, indem Sie Audio direkt über Bluetooth zum DSP streamen und dabei die volle Funktionalität erhalten.



DSP-Ausgänge
Mit zwei RCA-Ausgängen vom DSP (Kanal 7-8) können Sie weitere Endstufen anschließen, beispielsweise ein Monoblock für den Bass, und diese über die DSP-Software optimal einstellen. Zeitkompensation, Filter und Equalizer-Einstellungen sorgen dafür, dass das komplette Soundsystem gut zusammenarbeitet.



DSP-Software
Stellen Sie das Soundsystem vollständig über die benutzerfreundliche Software ein (funktioniert mit Windows 10/11). Ein USB-B-Kabel ist enthalten, damit Sie die Audioverarbeitung einfach verbinden und mit der Klang-Einrichtung beginnen können. Sie finden unter anderem einen 31-Band parametrischen EQ, einstellbare Filtertypen zwischen Bessel, Butterworth und Linkwitz-Riley mit variabler Flankensteilheit von -6 bis -48 dB/Oktave, Zeitkompensation mit eingebautem Rechner, einstellbaren Kanal-Mixer und mehr.

Laden Sie die Software für Windows unten herunter!

Passend für
BMW 1er-Reihe 2007 – 2011 (E81) (Facelift)
BMW 1er-Reihe 2007 – 2013 (E82)
BMW 1er-Reihe 2007 – 2011 (E87) (Facelift)
BMW 1er-Reihe 2007 – 2013 (E88)
BMW 1er-Reihe 2011 – 2015 (F20)
BMW 1er-Reihe 2015 – 2017 (F20) (Facelift)
BMW 1er-Reihe 2017 – 2019 (F20) (2. Facelift)
BMW 1er-Reihe 2011 – 2015 (F21)
BMW 1er-Reihe 2015 – 2017 (F21) (Facelift)
BMW 1er-Reihe 2017 – 2019 (F21) (2. Facelift)
BMW 1er-Reihe 2019 – (F40) mit Quadlock-Anschluss
BMW 2er-Reihe 2014 – 2017 (F22)
BMW 2er-Reihe 2017 – 2021 (F22) (Facelift)
BMW 2er-Reihe 2014 – 2017 (F23)
BMW 2er-Reihe 2017 – 2021 (F23) (Facelift)
BMW 2er Active Tourer 2014 – 2018 (F45)
BMW 2er Active Tourer 2018 – 2021 (F45) (Facelift)
BMW 2er Gran Tourer 2015 – 2018 (F46)
BMW 2er Gran Tourer 2018 – 2021 (F46) (Facelift)
BMW 3er-Reihe 2005 – 2008 (E90)
BMW 3er-Reihe 2009 – 2011 (E90) (Facelift)
BMW 3er-Reihe 2005 – 2008 (E91)
BMW 3er-Reihe 2009 – 2011 (E91) (Facelift)
BMW 3er-Reihe 2006 – 2010 (E92)
BMW 3er-Reihe 2011 – 2013 (E92) (Facelift)
BMW 3er-Reihe 2007 – 2010 (E93)
BMW 3er-Reihe 2011 – 2013 (E93) (Facelift)
BMW 3er-Reihe 2012 – 2015 (F30)
BMW 3er-Reihe 2015 – 2019 (F30) (Facelift)
BMW 3er-Reihe 2012 – 2015 (F31)
BMW 3er-Reihe 2015 – 2019 (F31) (Facelift)
BMW 3er-Reihe 2013 – 2015 (F34)
BMW 3er-Reihe 2015 – 2020 (F34) (Facelift)
BMW 3er-Reihe 2012 – 2015 (F35)
BMW 3er-Reihe 2015 – 2018 (F35) (Facelift)
BMW 4er-Reihe 2014 – 2017 (F32)
BMW 4er-Reihe 2017 – 2019 (F32) (Facelift)
BMW 4er-Reihe 2014 – 2017 (F33)
BMW 4er-Reihe 2017 – 2019 (F33) (Facelift)
BMW 4er-Reihe 2014 – 2017 (F36)
BMW 4er-Reihe 2017 – 2020 (F36) (Facelift)
BMW 5er-Reihe 2004 – 2007 (E60)
BMW 5er-Reihe 2007 – 2010 (E60) (Facelift)
BMW 5er-Reihe 2004 – 2007 (E61)
BMW 5er-Reihe 2007 – 2010 (E61) (Facelift)
BMW 5er-Reihe 2009 – 2013 (F07)
BMW 5er-Reihe 2013 – 2017 (F07) (Facelift)
BMW 5er-Reihe 2010 – 2013 (F10)
BMW 5er-Reihe 2013 – 2017 (F10) (Facelift)
BMW 5er-Reihe 2010 – 2013 (F11)
BMW 5er-Reihe 2013 – 2017 (F11) (Facelift)
BMW 5er-Reihe 2010 – 2013 (F18)
BMW 5er-Reihe 2014 – 2017 (F18) (Facelift)
BMW 5er-Reihe 2017 – 2020 (G30)
BMW 5er-Reihe 2021 – 2023 (G30) (Facelift)
BMW 5er-Reihe 2017 – 2020 (G31)
BMW 5er-Reihe 2021 – 2023 (G31) (Facelift)
BMW 5er-Reihe 2017 – 2020 (G38)
BMW 5er-Reihe 2021 – 2023 (G38) (Facelift)
BMW 6er-Reihe 2003 – 2007 (E63)
BMW 6er-Reihe 2007 – 2010 (E63) (Facelift)
BMW 6er-Reihe 2004 – 2007 (E64)
BMW 6er-Reihe 2007 – 2010 (E64) (Facelift)
BMW 6er-Reihe 2012 – 2015 (F06)
BMW 6er-Reihe 2015 – 2019 (F06) (Facelift)
BMW 6er-Reihe 2011 – 2015 (F13)
BMW 6er-Reihe 2015 – 2018 (F13) (Facelift)
BMW 6er-Reihe 2017 – 2020 (G32)
BMW i3 2013 – 2017 (I01)
BMW i3 2018 – 2022 (I01) (Facelift)
BMW i8 2014 – 2018 (I12)
BMW i8 2018 – 2020 (I12) (Facelift)
BMW i8 2018 – 2020 (I15)
BMW M2 2016 – 2022 (F87)
BMW X1 2009 – 2013 (E84)
BMW X1 2013 – 2016 (E84) (Facelift)
BMW X1 2016 – 2019 (F48)
BMW X1 2019 – 2022 (F48) (Facelift)
BMW X1 2016 – 2019 (F49)
BMW X1 2019 – 2022 (F49) (Facelift)
BMW X2 2018 – (F39)
BMW X3 2003 – 2006 (E83)
BMW X3 2006 – 2010 (E83) (Facelift)
BMW X3 2010 – 2014 (F25)
BMW X3 2014 – 2017 (F25) (Facelift)
BMW X3 2017 – 2019 (G01)
BMW X4 2014 – 2018 (F26)
BMW X4 2018 – 2019 (G02)
BMW X5 2006 – 2011 (E70)
BMW X5 2011 – 2014 (E70) (Facelift)
BMW X5 2014 – 2018 (F15)
BMW X6 2008 – 2012 (E71)
BMW X6 2012 – 2014 (E71) (Facelift)
BMW X6 2009 – 2012 (E72)
BMW X6 2012 – 2014 (E72) (Facelift)
BMW Z4 2006 – 2008 (E86) (Facelift)
BMW Z4 2009 – 2013 (E89)
BMW Z4 2013 – 2018 (E89) (Facelift)

Hinweis! Nur passend für Fahrzeuge ohne aufgerüstetes originales Soundsystem, hergestellt vor 2019/06 (ohne RAM-Modul). Dies erkennt man oft daran, dass es keine Hochtöner an den Außenspiegeln gibt.
Falls Ihr Fahrzeug Glasfaseranschlüsse im Originalstecker der Fahrzeuganlage hat, übertragen Sie diese zum neuen Anschluss, um die volle Funktionalität zu erhalten.

Spezifikationen
Verstärkerklasse: A/B
Verstärkte Kanäle: 6 Stück
DSP-Kanäle: 8 Stück
Frequenzgang (-3 dB): 15-23.000 Hz
Leistung (RMS, 4 Ohm): 2x70W + 4x30W
RCA-Ausgangspegel: 4V
DAC: BurrBrown PCM1681
DSP-Auflösung: 24-Bit
Abtastrate: 48 kHz
Signal-Rausch-Verhältnis: >90dB
Klirrfaktor (THD): 0,1 %
Stereo-Trennung: >60dB
Dämpfungsfaktor: 120
Eingangsempfindlichkeit (High-Level): 0,2-20 V
Eingangsempfindlichkeit (Low-Level): 0,2-5 V
Analoge Eingänge: 6x High-Level, 2x Low-Level
Digitale Eingänge: Bluetooth, Koaxial, USB, Optisch

Equalizer: 31-Band parametrisch
Phaseneinstellung: 0 / 180 Grad
Filter: Hochpass, Tiefpass
Filtertypen: Bessel, Butterworth, Linkwitz-Riley
Filtersteilheit (Bessel/Butterworth): Aus, -6dB, -12dB, -18dB, -24dB, -36dB, -42dB, -48dB
Filtersteilheit (Linkwitz-Riley): Aus, -12dB, -24dB, -48dB
Zeitkompensation: 0-48 ms (0-1632 cm)
Eingangspriorität: 2 Quellen
EQ-Gain: -12 bis +12 dB pro Band
EQ Q-Wert: 0,1 bis 12

1x Buchsenstecker, 40-poliger Quadlock
1x Stiftstecker, 40-poliger Quadlock
2x Buchsenstecker, 4-polig
2x Stiftstecker, 4-polig
1x Molex-Stecker, 20-polig
1x Molex-Stecker, 4-polig
Kabellänge: 520 cm
