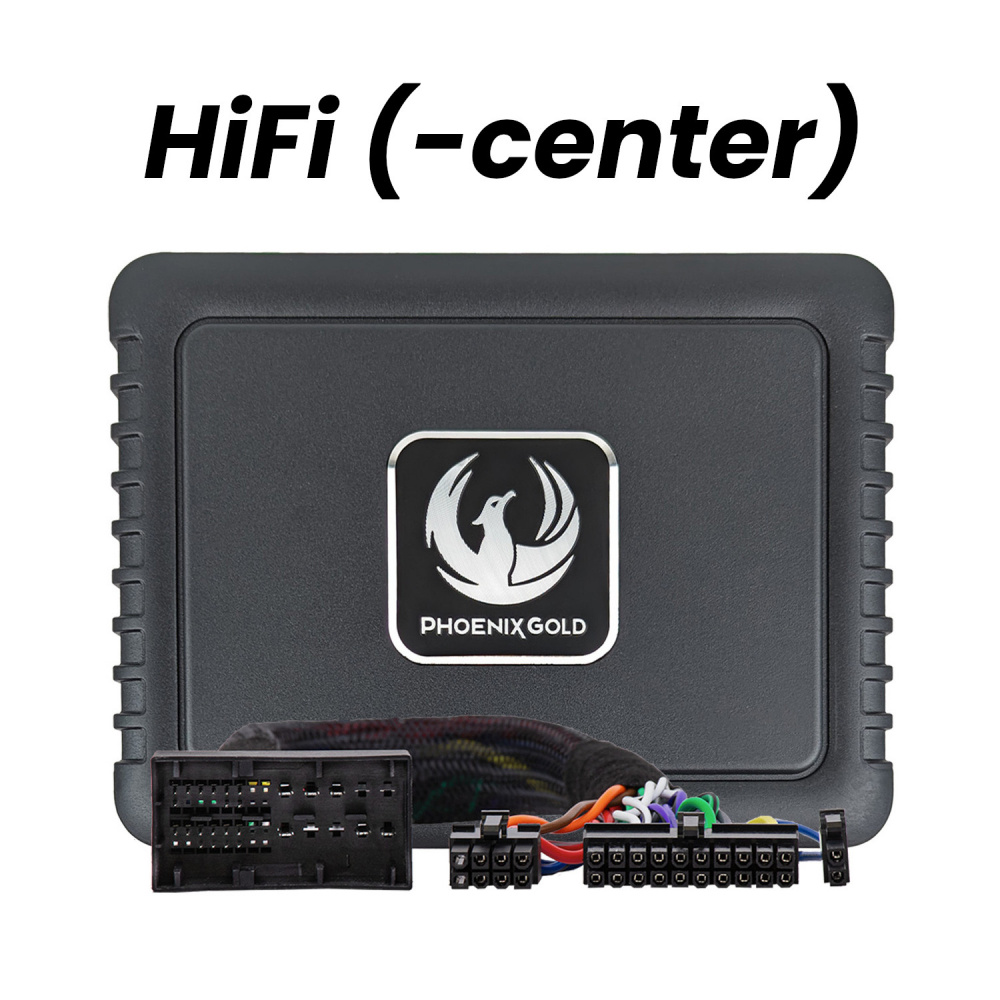

Phoenix Gold ZDAP-BMW4 ist ein Komplettpaket zur Montage eines kombinierten Soundprozessors/DSP und Endverstärkers für BMW-Modelle von 2003 bis 2020 (ohne RAM-Modul, hergestellt vor 2019/06). Die Installation ist einfach, und der Endverstärker wird angeschlossen, ohne dass externe Stromversorgung oder aufwändige Verkabelung erforderlich sind. Der Class-AB-Verstärker mit 4x30W + 2x70W sorgt für ordentlich Stimmung bei den Lautsprechern und Subwoofern unter den Sitzen, und in Kombination mit einem leistungsstarken DSP gibt es alle Möglichkeiten für wirklich guten Klang.

• Sound-Upgrade für BMW-Modelle vor 2019/06
• Plug & Play-Installation
• Keine separate Stromzufuhr erforderlich
• Installation ohne Beeinträchtigung der Originalverkabelung
• Class A/B-Verstärker mit 4x30W + 2x70W RMS
• Leistungsstarker integrierter DSP
• 31-Band parametrischer Equalizer
• Einstellbare Frequenzweichen (Bessel/Butterworth/Linkwitz-Riley, 6-48 dB/Oktave)
• Zeitkompensation (ms/cm)
• Zwei niederpegelige Ausgänge vom DSP z.B. für Subwoofer (Kanal 7-8)

Plug & Play-Installation
Dieses Sound-Upgrade ist extrem einfach zu montieren und ersetzt den originalen Endverstärker im Fahrzeug:

1. Originalstecker des Endverstärkers abziehen
2. Plug & Play-Kabel anstelle des Originalendverstärkers anschließen
3. DSP-Verstärker anschließen

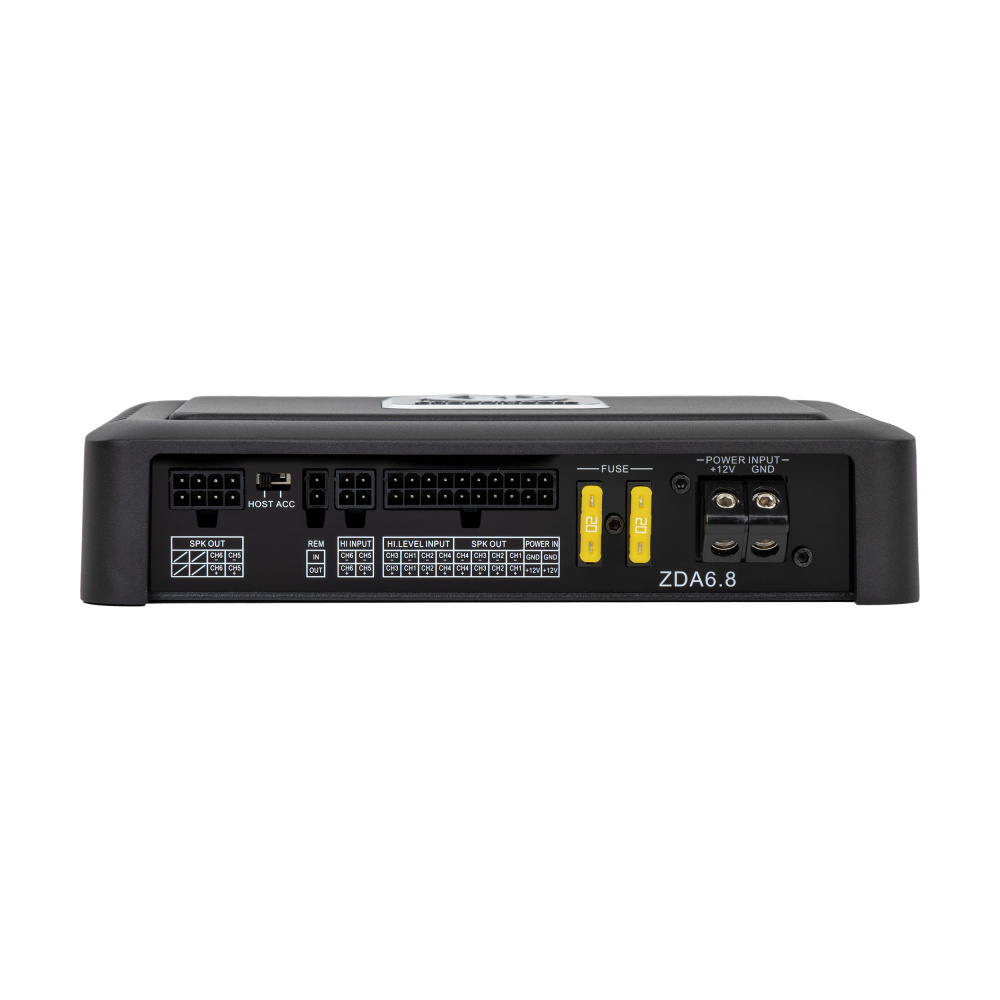

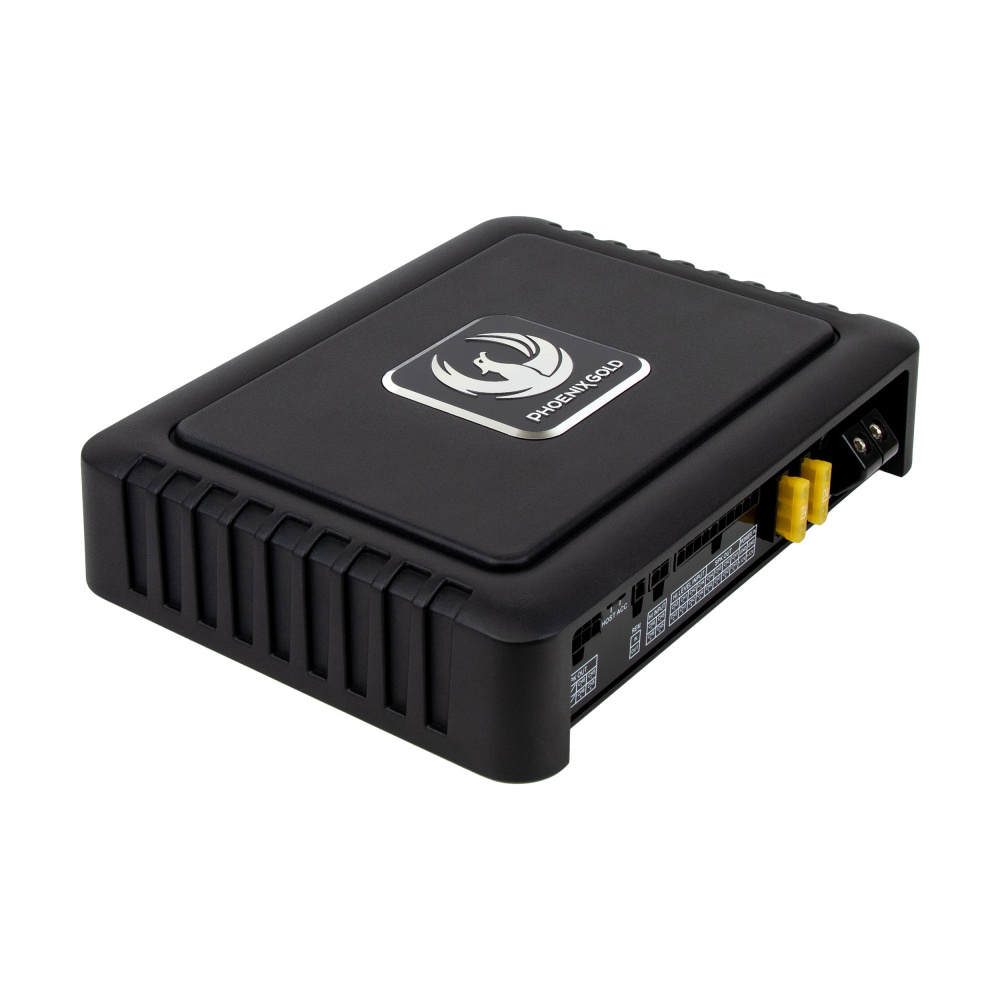

ZDA6.8 – DSP-Verstärker
Im Gegensatz zur typischen Class-D-Technologie, die in ähnlichen Produkten verwendet wird, nutzt der ZDA6.8 Class A/B-Technologie, die einen wärmeren und natürlicheren Klang liefert und Ihre Musik wirklich lebendig macht. Auch ohne DSP-Anpassungen verbessert sich die Klangqualität erheblich. Der integrierte DSP geht noch einen Schritt weiter und ermöglicht es Ihnen, das Audiosystem des Fahrzeugs ganz nach Ihren Vorlieben und Musikgeschmack fein abzustimmen.

OIS – OEM Impedanzsimulation
Der Verstärker ist mit OEM-Impedanzsimulation (OIS) ausgestattet, die die Kompatibilität mit modernen Headunits und Verstärkern sicherstellt. Durch die Simulation einer Lautsprecherimpedanz wird die Funktionalität des originalen Fahrzeugsoundsystems erhalten und Probleme vermieden, die bei Plug-and-Play-Installationen andernfalls auftreten können.

Eingangspriorität
Die Funktion Eingangspriorität gewährleistet eine einfache Integration mit dem originalen Fahrzeug-Audiosystem. Sie können Niederpegeleingänge oder digitale Quellen wie Bluetooth, optische oder koaxiale Eingänge nutzen, ohne wichtige Systemtöne wie Parksensoren, Warnsignale, Radiosignale und andere Originalsystemgeräusche zu verlieren. Wenn Ihr Fahrzeug z.B. einen Hochpassfilter besitzt, der den Bass einschränkt, können Sie diese Beschränkung umgehen, indem Sie den Ton direkt via Bluetooth an den DSP streamen und gleichzeitig die volle Funktionalität erhalten.



DSP-Ausgänge
Mit zwei RCA-Ausgängen vom DSP (Kanal 7-8) können Sie weitere Endstufen anschließen, beispielsweise ein Monoblock für den Subwoofer, und diese vollumfänglich mit der DSP-Software optimieren. Zeitkompensation, Filter- und Equalizer-Einstellungen gewährleisten, dass das gesamte Audiosystem perfekt zusammenspielt.



DSP-Software
Stellen Sie das Audiosystem vollständig über die benutzerfreundliche Software (funktioniert mit Windows 10/11) ein. Ein USB-B-Kabel ist enthalten, um eine einfache Verbindung zum Soundprozessor herzustellen und sofort mit der Klangoptimierung zu beginnen. Die Software bietet unter anderem einen 31-Band parametrischen EQ, einstellbare Filtertypen zwischen Bessel, Butterworth und Linkwitz-Riley mit regelbarer Flankensteilheit von -6 bis -48 dB/Oktave, Zeitkompensation mit integriertem Rechner, einstellbaren Kanal-Mixer und mehr.

Software für Windows hier herunterladen!

Passend für
BMW 1er 2007 – 2011 (E81) (Facelift): HiFi Sound System (676), Hifi Professional
BMW 1er 2007 – 2013 (E82): HiFi Sound System (676), Hifi Professional
BMW 1er 2007 – 2011 (E87) (Facelift): HiFi Sound System (676), Hifi Professional
BMW 1er 2007 – 2013 (E88): HiFi Sound System (676)
BMW 1er 2011 – 2015 (F20): Harman/Kardon (674)
BMW 1er 2015 – 2017 (F20) (Facelift): Harman/Kardon (674)
BMW 1er 2017 – 2019 (F20) (2. Facelift): Harman/Kardon (674)
BMW 1er 2011 – 2015 (F21): Harman/Kardon (674)
BMW 1er 2015 – 2017 (F21) (Facelift): Harman/Kardon (674)
BMW 1er 2017 – 2019 (F21) (2. Facelift): Harman/Kardon (674)
BMW 2er 2014 – 2017 (F22): Harman/Kardon (674)
BMW 2er 2017 – 2021 (F22) (Facelift): Harman/Kardon (674)
BMW 2er 2014 – 2017 (F23): Harman/Kardon (674)
BMW 2er 2017 – 2021 (F23) (Facelift): Harman/Kardon (674)
BMW 2er Active Tourer 2014 – 2018 (F45): Harman/Kardon (674)
BMW 2er Active Tourer 2018 – 2021 (F45) (Facelift): Harman/Kardon (674)
BMW 2er Gran Tourer 2015 – 2018 (F46): Harman/Kardon (674)
BMW 2er Gran Tourer 2018 – 2021 (F46) (Facelift): Harman/Kardon (674)
BMW 3er 2005 – 2008 (E90): HiFi Sound System (676)
BMW 3er 2009 – 2011 (E90) (Facelift): HiFi Sound System (676)
BMW 3er 2005 – 2008 (E91): HiFi Sound System (676)
BMW 3er 2009 – 2011 (E91) (Facelift): HiFi Sound System (676)
BMW 3er 2006 – 2010 (E92): HiFi Sound System (676)
BMW 3er 2011 – 2013 (E92) (Facelift): HiFi Sound System (676)
BMW 3er 2007 – 2010 (E93): HiFi Sound System (676)
BMW 3er 2011 – 2013 (E93) (Facelift): HiFi Sound System (676)
BMW 3er 2012 – 2015 (F30): HiFi Sound System (676)
BMW 3er 2015 – 2019 (F30) (Facelift): HiFi Sound System (676)
BMW 3er 2012 – 2015 (F31): HiFi Sound System (676)
BMW 3er 2015 – 2019 (F31) (Facelift): HiFi Sound System (676)
BMW 3er 2013 – 2015 (F34): HiFi Sound System (676)
BMW 3er 2015 – 2020 (F34) (Facelift): HiFi Sound System (676)
BMW 3er 2012 – 2015 (F35): HiFi Sound System (676)
BMW 3er 2015 – 2018 (F35) (Facelift): HiFi Sound System (676)
BMW 4er 2014 – 2017 (F32): HiFi Sound System (676)
BMW 4er 2017 – 2019 (F32) (Facelift): HiFi Sound System (676)
BMW 4er 2014 – 2017 (F33): HiFi Sound System (676)
BMW 4er 2017 – 2019 (F33) (Facelift): HiFi Sound System (676)
BMW 4er 2014 – 2017 (F36): HiFi Sound System (676)
BMW 4er 2017 – 2020 (F36) (Facelift): HiFi Sound System (676)
BMW 5er 2009 – 2013 (F07): HiFi Sound System (676)
BMW 5er 2013 – 2017 (F07) (Facelift): HiFi Sound System (676)
BMW 5er 2010 – 2013 (F10): HiFi Sound System (676)
BMW 5er 2013 – 2017 (F10) (Facelift): HiFi Sound System (676)
BMW 5er 2010 – 2013 (F11): HiFi Sound System (676)
BMW 5er 2013 – 2017 (F11) (Facelift): HiFi Sound System (676)
BMW 5er 2010 – 2013 (F18): HiFi Sound System (676)
BMW 5er 2014 – 2017 (F18) (Facelift): HiFi Sound System (676)
BMW 5er 2017 – 2020 (G30): HiFi Sound System (676)
BMW 5er 2017 – 2020 (G31): HiFi Sound System (676)
BMW 5er 2017 – 2020 (G38): HiFi Sound System (676)
BMW 6er 2003 – 2007 (E63): HiFi Sound System (676)
BMW 6er 2007 – 2010 (E63) (Facelift): HiFi Sound System (676)
BMW 6er 2004 – 2007 (E64): HiFi Sound System (676)
BMW 6er 2007 – 2010 (E64) (Facelift): HiFi Sound System (676)
BMW 6er 2012 – 2015 (F06): HiFi Sound System (676)
BMW 6er 2015 – 2019 (F06) (Facelift): HiFi Sound System (676)
BMW 6er 2011 – 2015 (F12): HiFi Sound System (676)
BMW 6er 2015 – 2018 (F12) (Facelift): HiFi Sound System (676)
BMW 6er 2011 – 2015 (F13): HiFi Sound System (676)
BMW 6er 2015 – 2018 (F13) (Facelift): HiFi Sound System (676)
BMW 6er 2017 – 2020 (G32): HiFi Sound System (676)
BMW 7er 2001 – 2005 (E65): HiFi Sound System (676)
BMW 7er 2005 – 2008 (E65) (Facelift): HiFi Sound System (676)
BMW 7er 2001 – 2005 (E66): HiFi Sound System (676)
BMW 7er 2005 – 2008 (E66) (Facelift): HiFi Sound System (676)
BMW 7er 2003 – 2008 (E67): HiFi Sound System (676)
BMW 7er 2005 – 2007 (E68): HiFi Sound System (676)
BMW 7er 2008 – 2012 (F01/F02/F03/F04): HiFi Sound System (676)
BMW 7er 2013 – 2015 (F01/F02/F03/F04) (Facelift): HiFi Sound System (676)
BMW 7er 2016 – 2019 (G11/G12): HiFi Sound System (676)
BMW 7er 2019 – 2022 (G11/G12) (Facelift): HiFi Sound System (676)
BMW M2 2016 – 2022 (F87): HiFi Sound System (676), Harman/Kardon Surround Sound System
BMW X1 2009 – 2013 (E84): HiFi Sound System (676), Harman/Kardon Surround Sound System
BMW X1 2013 – 2016 (E84) (Facelift): HiFi Sound System (676), Harman/Kardon Surround Sound System
BMW X1 2016 – 2019 (F48): HiFi Sound System (676), Harman/Kardon Surround Sound System
BMW X1 2019 – 2022 (F48) (Facelift): HiFi Sound System (676), Harman/Kardon Surround Sound System
BMW X1 2016 – 2019 (F49): HiFi Sound System (676), Harman/Kardon Surround Sound System
BMW X1 2019 – 2022 (F49) (Facelift): HiFi Sound System (676), Harman/Kardon Surround Sound System
BMW X2 2018 – (F39): HiFi Sound System (676), Harman/Kardon Surround Sound System
BMW X3 2003 – 2006 (E83): HiFi Sound System (676)
BMW X3 2006 – 2010 (E83) (Facelift): HiFi Sound System (676)
BMW X3 2010 – 2014 (F25): HiFi Sound System (676)
BMW X3 2014 – 2017 (F25) (Facelift): HiFi Sound System (676)
BMW X3 2017 – 2019 (G01): HiFi Sound System (676)
BMW X4 2014 – 2018 (F26): HiFi Sound System (676)
BMW X5 2006 – 2011 (E70): HiFi Sound System (676)
BMW X5 2011 – 2014 (E70) (Facelift): HiFi Sound System (676)
BMW X5 2014 – 2018 (F15): HiFi Sound System (676)
BMW X6 2008 – 2012 (E71): HiFi Sound System (676)
BMW X6 2012 – 2014 (E71) (Facelift): HiFi Sound System (676)
BMW X6 2009 – 2012 (E72): HiFi Sound System (676)
BMW X6 2012 – 2014 (E72) (Facelift): HiFi Sound System (676)
BMW X6 2015 – 2019 (F16): HiFi Sound System (676)

ACHTUNG! Nur passend für Fahrzeuge mit original verbautem Endverstärker, hergestellt vor 2019/06 (ohne RAM-Modul). Nur HiFi-Soundpakete oder vergleichbar. Bitte prüfen Sie den Stecker Ihres Originalendverstärkers zur Sicherheit.

Spezifikationen
Verstärkerklasse: A/B
Verstärkte Kanäle: 6 Stück
DSP-Kanäle: 8 Stück
Frequenzbereich (-3 dB): 15-23.000 Hz
Leistung (RMS, 4 Ohm): 2x70W + 4x30W
RCA-Ausgangspegel: 4V
DAC: BurrBrown PCM1681
DSP-Auflösung: 24-bit
Abtastrate: 48 kHz
SNR: >90dB
THD: 0,1 %
Stereo-Trennung: >60dB
Dämpfungsfaktor: 120
Eingangsempfindlichkeit (hochpegelig): 0,2-20 V
Eingangsempfindlichkeit (niederpegelig): 0,2-5 V
Analoge Eingänge: 6x Hochpegel, 2x Niederpegel
Digitale Eingänge: Bluetooth, Koaxial, USB, Optisch

Equalizer: 31-Band parametrisch
Phaseneinstellung: 0 / 180 Grad
Filter: Hochpass, Tiefpass
Filtertypen: Bessel, Butterworth, Linkwitz-Riley
Flankensteilheit (Bessel/Butterworth): Aus, -6dB, -12dB, -18dB, -24dB, -36dB, -42dB, -48dB
Flankensteilheit (Linkwitz-Riley): Aus, -12dB, -24dB, -48dB
Zeitkompensation: 0-48 ms (0-1632 cm)
Eingangspriorität: 2 Quellen
EQ-Gain: -12 bis +12 dB pro Band
EQ Q-Wert: 0,1 bis 12

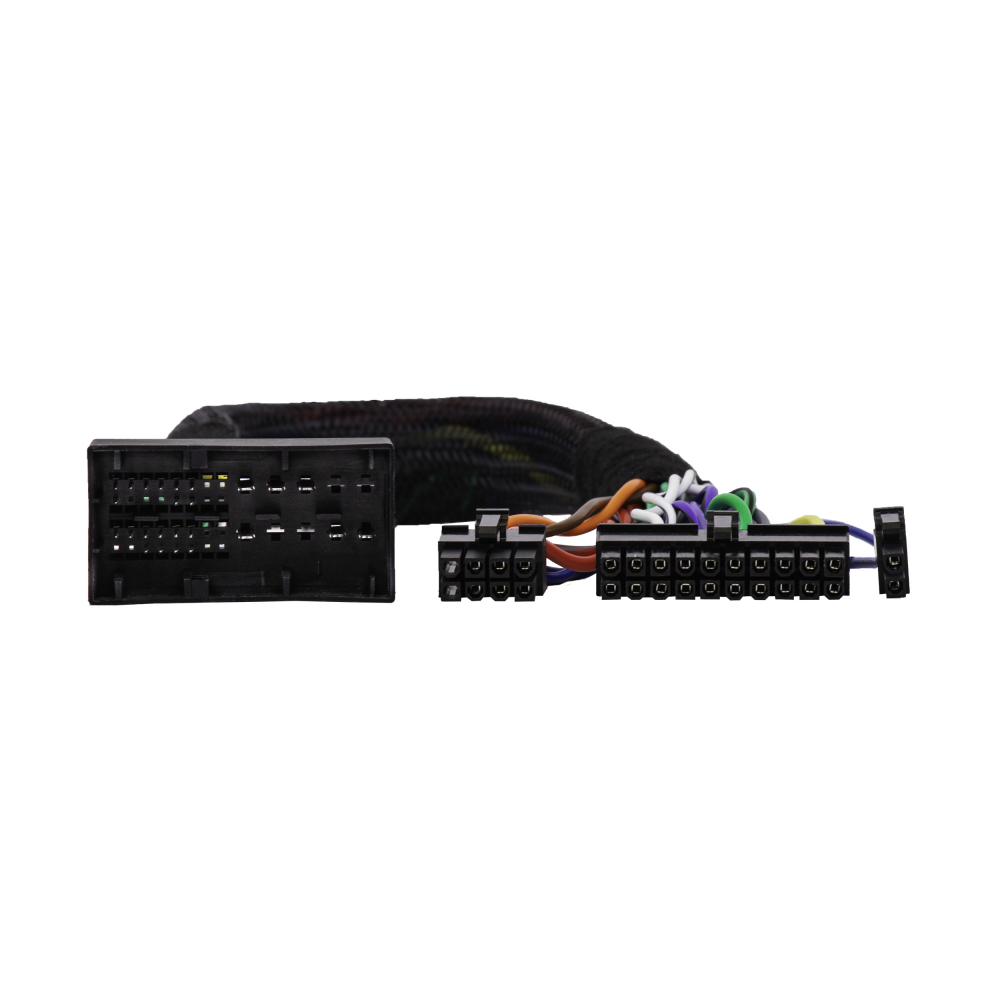

1x Stecker, 42-poliger Quadlock
1x Molex-Stecker, 20-polig
1x Molex-Stecker, 8-polig
1x Molex-Stecker, 4-polig
1x Molex-Stecker, 2-polig
Kabellänge: 30 cm
