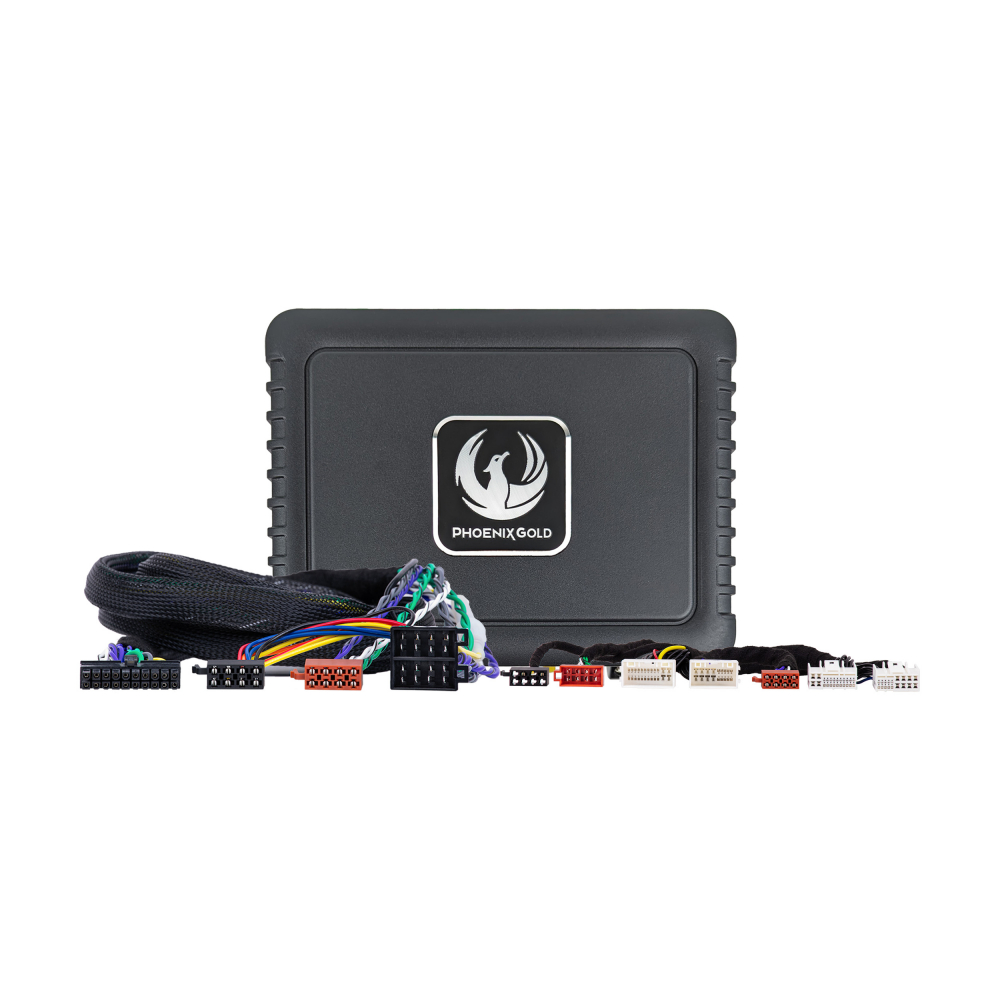

Phoenix Gold ZDAP-HYKI1 ist ein Komplettpaket zur Montage eines kombinierten Soundprozessors/DSP und Endstufe für verschiedene Hyundai- und Kia-Modelle ab ca. 2010. Die Installation ist sehr einfach, und die Endstufe lässt sich in nur wenigen Minuten anschließen. Der Class-AB-Verstärker mit seinen 4x70W bringt die Lautsprecher ordentlich in Schwung, und in Verbindung mit einem leistungsstarken DSP sind alle Möglichkeiten für wirklich guten Klang gegeben. Geeignet für Fahrzeuge ohne originalen Endverstärker, bei denen das Autoradio die Lautsprecher betreibt.

• Sound-Upgrade für Hyundai und Kia ab 2010
• Plug & Play-Installation
• Kein separates Stromziehen erforderlich
• Montage ohne Beeinflussung der Originalverkabelung
• Class A/B-Verstärker mit 4x70W RMS
• Leistungsstarker eingebauter DSP
• 31-Band parametrischer Equalizer
• Einstellbare Frequenzweichen (Bessel/Butterworth/Linkwitz-Riley, 6-48 dB/Oktave)
• Zeitkompensation (ms/cm)
• Zwei Paar Niedrigpegel-Ausgänge vom DSP für z.B. Subwoofer (Kanal 5-8)

Plug & Play-Installation
Dieses Sound-Upgrade ist extrem einfach zu montieren:

1. Stecker vom Originalradio abziehen

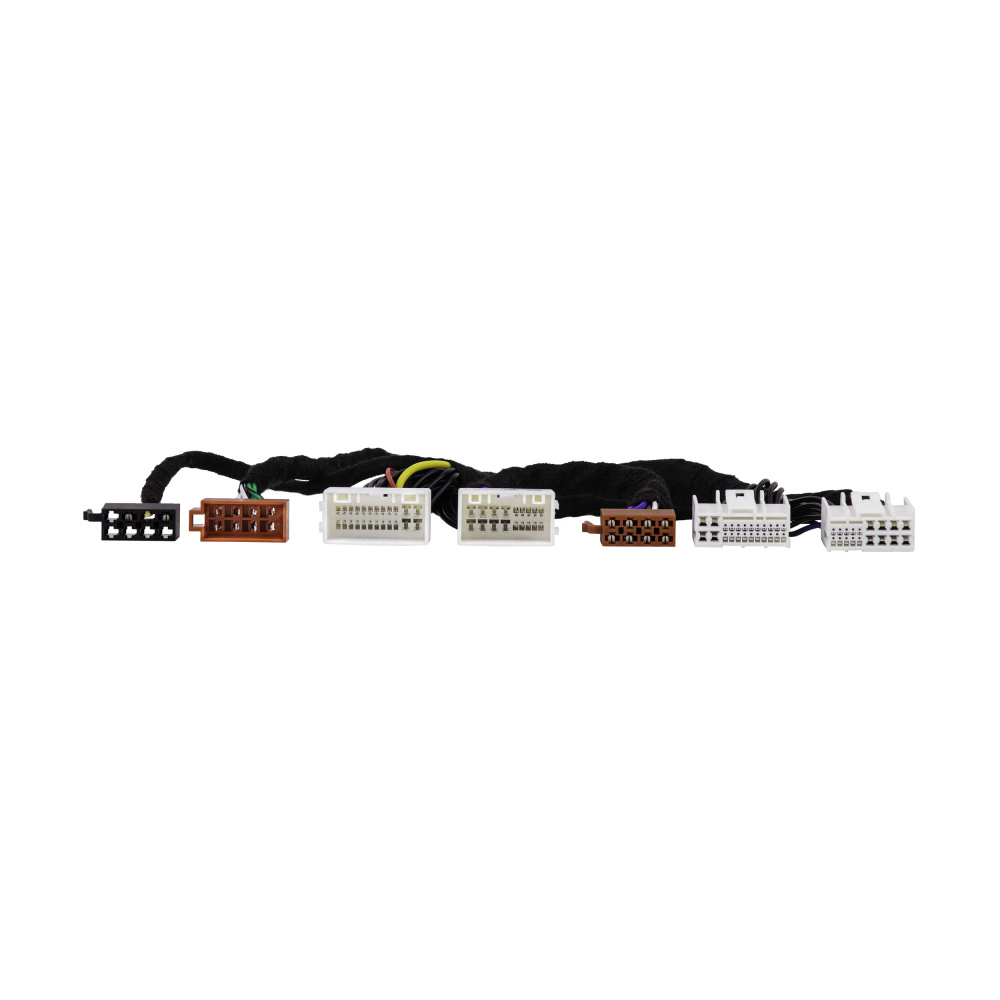

2. Stecker des Plug & Play-Kabelbaums an das Originalradio anschließen
3. Plug & Play-Kabelbaum wieder auf den Stecker des Originalradios aufstecken

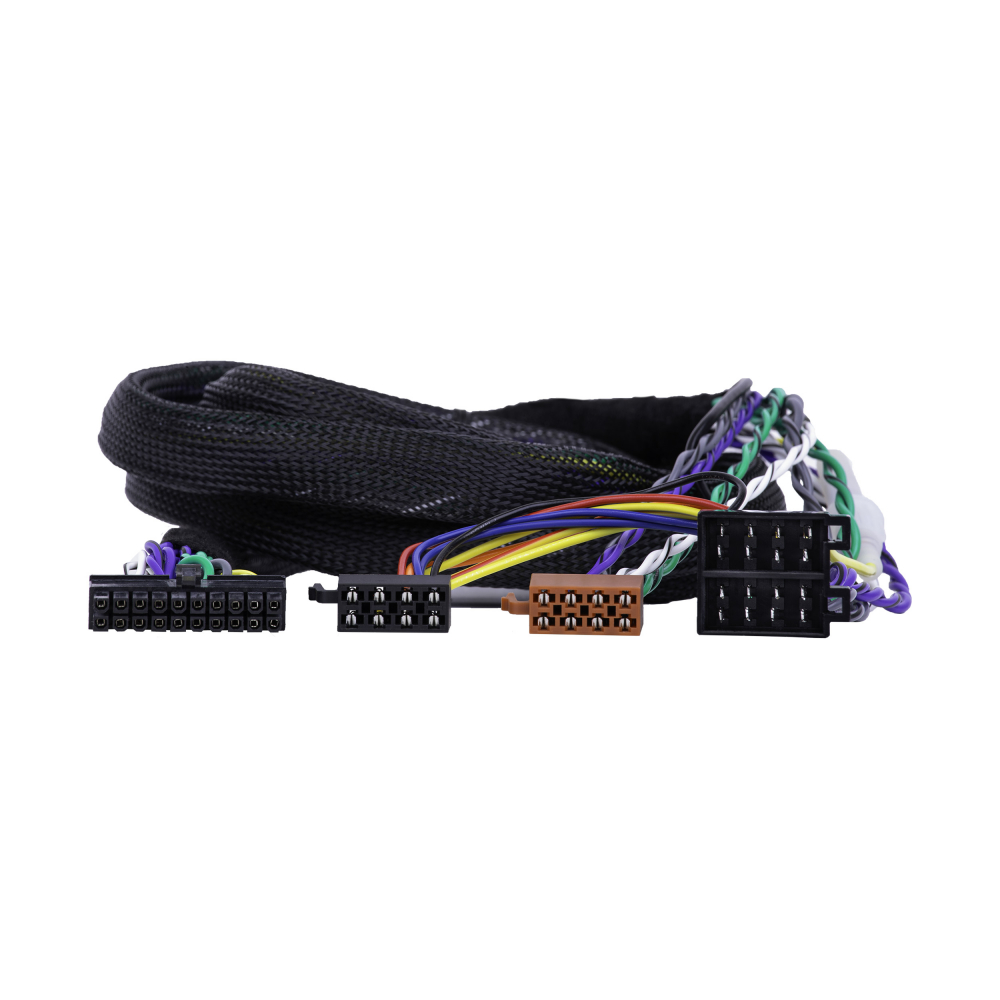

4. Verlängerungskabel mit Plug & Play-Kabelbaum verbinden
5. DSP-Verstärker am anderen Ende anschließen und an geeigneter Stelle montieren

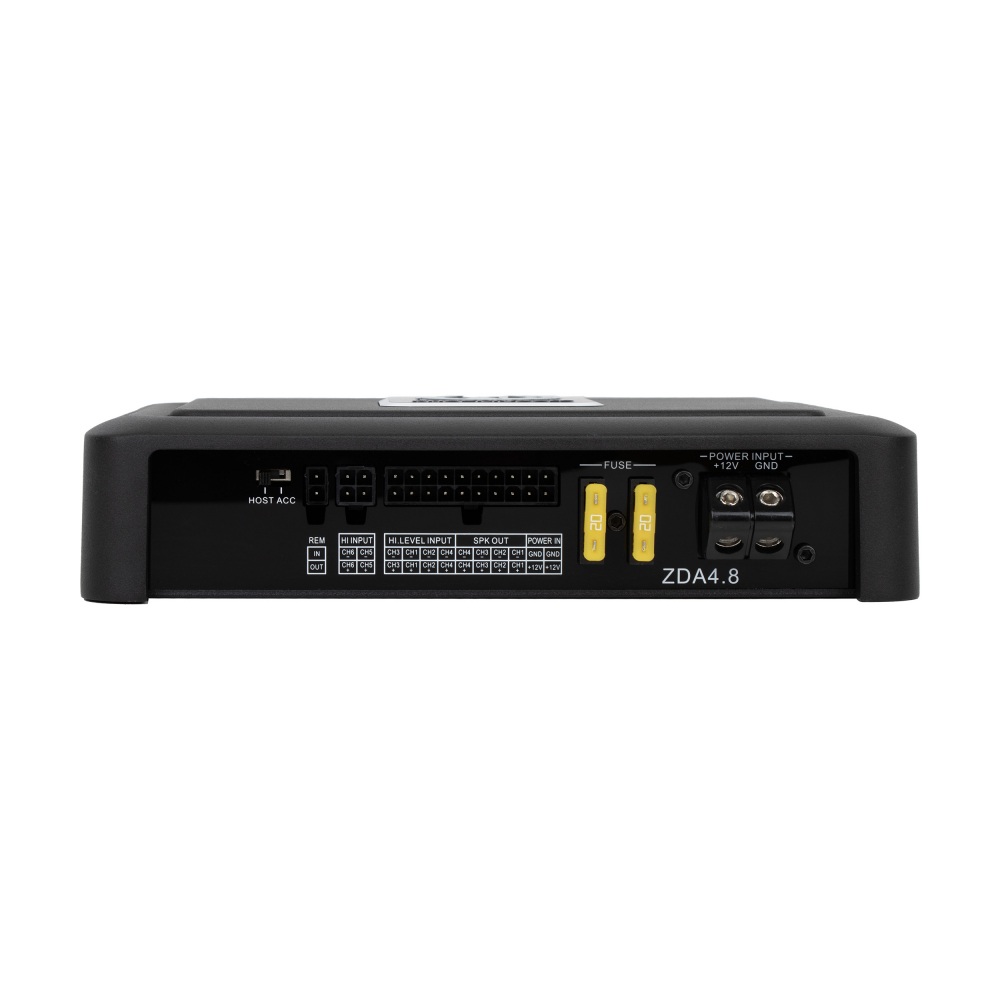

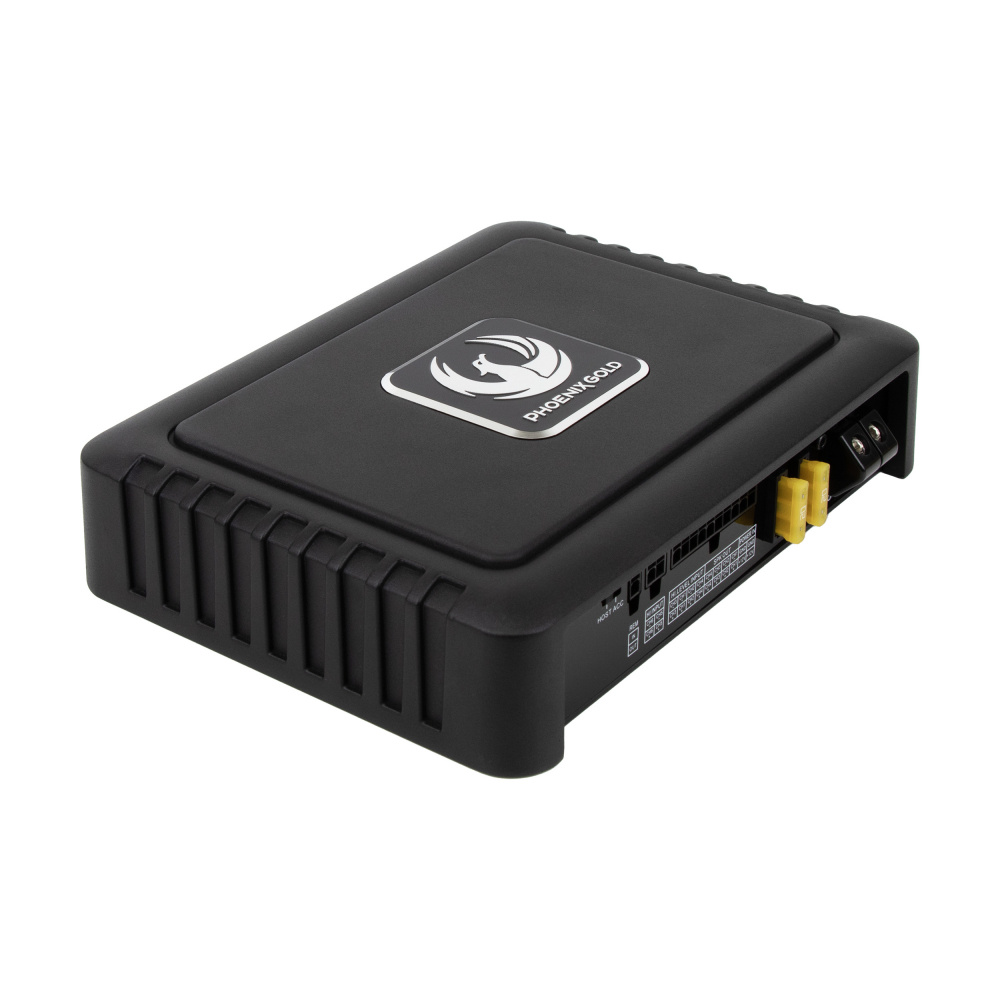

ZDA4.8 – Der DSP-Verstärker
Im Gegensatz zur typischen Class-D-Technologie, die in ähnlichen Produkten verwendet wird, nutzt der ZDA4.8 Class A/B-Technologie, die einen wärmeren und natürlicheren Klang erzeugt, der Ihre Musik wirklich zum Leben erweckt. Auch ohne DSP-Anpassungen verbessert sich die Klangqualität erheblich. Der eingebaute DSP geht noch weiter und ermöglicht es Ihnen, das Soundsystem Ihres Fahrzeugs genau nach Ihren Vorlieben anzupassen, unabhängig vom Musikgeschmack.

OIS – OEM Impedanzsimulation
Der Verstärker ist mit einer OEM-Impedanzsimulation (OIS) ausgestattet, die die Kompatibilität mit modernen Headunits und Verstärkern gewährleistet. Durch die Simulation einer Lautsprecherimpedanz erhält er die Funktionalität des Originalfahrzeugsystems und verhindert Probleme, die bei Plug-and-Play-Installationen sonst auftreten könnten.

Eingangspriorität
Die Eingangsprioritätsfunktion ermöglicht eine einfache Integration mit dem Originalfahrzeugsystem. Sie können Niedrigpegeleingänge oder digitale Quellen wie Bluetooth, Optisch oder Koaxial nutzen, ohne wichtige Systemtöne wie Parksensoren, Warnungen, Radiosignale und andere Originalgeräusche zu verlieren. Wenn Ihr Fahrzeug beispielsweise einen Hochpassfilter besitzt, der den Bass einschränkt, können Sie diese Beschränkung umgehen, indem Sie den Sound direkt via Bluetooth an den DSP streamen und dabei die volle Funktionalität beibehalten.



DSP-Ausgänge
Mit RCA-Ausgängen vom DSP (Kanal 5-8) können Sie weitere Endstufen anschließen, zum Beispiel ein Monoblock für den Bass, und diese über die DSP-Software voll optimieren. Zeitkompensation, Filter- und Equalizer-Einstellungen sorgen dafür, dass das gesamte Soundsystem harmonisch zusammenarbeitet.



DSP-Software
Passen Sie das Soundsystem vollständig über die benutzerfreundliche Software an (funktioniert mit Windows 10/11). Ein USB-B-Kabel ist enthalten, um eine einfache Verbindung zum Soundprozessor herzustellen und mit den Klang-Einstellungen zu beginnen. Die Software bietet unter anderem einen 31-Band parametrischen EQ, einstellbare Filtertypen zwischen Bessel, Butterworth und Linkwitz-Riley mit einstellbarer Flankensteilheit von -6 bis -48 dB/Oktave, Zeitkompensation mit integriertem Rechner, einstellbare Kanal-Mixer und mehr.

Laden Sie die Software für Windows unten herunter!

Kompatibel mit
Hyundai
Hyundai Accent 2010 – 2017 (IV)
Hyundai Aslan 2014 – 2017 (AG)
Hyundai Creta 2014 – 2017 (I)
Hyundai Creta 2017 – 2019 (I) (Facelift)
Hyundai ix25 2014 – 2017 (I)
Hyundai ix25 2017 – 2019 (I) (Facelift)
Hyundai ix35 2013 – 2017 (LM) (Facelift)
Hyundai Tucson 2013 – 2015 (LM) (Facelift)
Hyundai Tucson 2015 – 2018 (TL)
Hyundai Tucson 2018 – 2020 (TL) (Facelift)
Hyundai KX3 2015 – 2019 (I)
Hyundai Elantra 2010 – 2013 (V)
Hyundai Elantra 2013 – 2015 (V) (Facelift)
Hyundai Elantra 2015 – 2018 (VI)
Hyundai Elantra 2018 – 2020 (VI) (Facelift)
Hyundai Avante 2010 – 2013 (IV)
Hyundai Avante 2013 – 2015 (IV) (Facelift)
Hyundai Avante 2015 – 2018 (V)
Hyundai Avante 2018 – 2020 (V) (Facelift)
Hyundai i35 2010 – 2013 (I)
Hyundai i35 2013 – 2015 (I) (Facelift)
Hyundai Eon 2011 – 2014 (I)
Hyundai Eon 2014 – 2019 (I) (Facelift)
Hyundai Equus 2009 – 2013 (II)
Hyundai Equus 2013 – 2016 (II) (Facelift)
Hyundai Genesis 2013 – 2016 (DH)
Hyundai Genesis G80 2016 – 2020 (DH)
Hyundai Grandeur 2011 – 2014 (HG)
Hyundai Grandeur 2014 – 2016 (HG) (Facelift)
Hyundai Azera 2011 – 2014 (HG)
Hyundai Azera 2014 – 2016 (HG) (Facelift)
Hyundai H-1 2007 – 2018 (II)
Hyundai H-1 2018 – 2021 (II) (Facelift)
Hyundai Grand Starex 2007 – (II)
Hyundai Grand Starex 2014 – 2018 (II) (Facelift)
Hyundai Grand Starex 2018 – 2021 (II) (2nd Facelift)
Hyundai H300 2007 – 2018 (I)
Hyundai H300 2018 – 2021 (I) (Facelift)
Hyundai iLoad 2007 – 2018 (I)
Hyundai iLoad 2018 – 2021 (I) (Facelift)
Hyundai iMax 2007 – 2018 (I)
Hyundai iMax 2018 – 2021 (I) (Facelift)
Hyundai i800 2007 – 2018 (I)
Hyundai i800 2018 – 2021 (I) (Facelift)
Hyundai Cargo 2007 – 2018 (I)
Hyundai Cargo 2018 – 2021 (I) (Facelift)
Hyundai Starex 2007 – 2018 (I)
Hyundai Starex 2018 – 2021 (I) (Facelift)
Hyundai HB20 2012 – 2015 (HB)
Hyundai HB20 2015 – 2019 (HB) (Facelift)
Hyundai HB20 2019 – 2022 (BR2) (mit 7" Bildschirm)
Hyundai HB20 2023 – (BR2) (Facelift) (mit 7" Bildschirm)
Hyundai i10 2014 – 2017 (II)
Hyundai i10 2017 – 2019 (II) (Facelift)
Hyundai i20 2014 – 2018 (II) (kleiner Bildschirm mit Telefontaste oder 7" Bildschirm mit NAV-Taste)
Hyundai i30 2012 – 2015 (II)
Hyundai i30 2015 – 2017 (II) (Facelift)
Hyundai i30 2017 – 2020 (III) (mit 5" Bildschirm)
Hyundai i40 2012 – 2015 (I)
Hyundai i40 2015 – 2017 (I) (Facelift) (mit 4,3" Bildschirm)
Hyundai i40 2018 – 2019 (I) (2nd Facelift) (mit 4,3" Bildschirm)
Hyundai ix20 2012 – 2015 (JC) (nur 4" Bildschirm)
Hyundai ix20 2015 – 2019 (JC) (Facelift) (nur 4" Bildschirm)
Hyundai ix35 2010 – 2013 (LM) (Fahrzeuge ohne „CD-IN“ rechts neben dem Radio)
Hyundai ix35 2013 – 2017 (LM) (Facelift) (Fahrzeuge ohne „CD-IN“ rechts neben dem Radio)
Hyundai Tucson 2009 – 2013 (LM) (ohne Navigation)
Hyundai Tucson 2013 – 2015 (LM) (Facelift) (ohne Navigation)
Hyundai Tucson 2015 – 2017 (TL)
Hyundai Santa Fe 2012 – 2016 (III)
Hyundai Santa Fe 2016 – 2018 (III) (Facelift)
Hyundai Grand Santa Fe 2013 – 2016 (NC)
Hyundai Grand Santa Fe 2016 – 2020 (NC) (Facelift)
Hyundai Maxcruz 2013 – 2016 (NC)
Hyundai Maxcruz 2016 – 2020 (NC) (Facelift)
Hyundai Solaris 2011 – 2014 (RB)
Hyundai Solaris 2014 – 2017 (RB) (Facelift)
Hyundai Verna 2010 – 2014 (RC)
Hyundai Verna 2014 – 2017 (RC) (Facelift)
Hyundai Solati 2014 – (I)
Hyundai H350 2014 – (I)
Hyundai Sonata 2009 – 2012 (YF)
Hyundai Sonata 2012 – 2014 (YF) (Facelift)
Hyundai Sonata 2014 – 2017 (LF) 5" Bildschirm
Hyundai Staria 2021 – (US4)
Hyundai Veloster 2011 – 2017 (FS)
Hyundai Veloster 2015 – 2018 (FS) (Facelift)
Hyundai Mistra 2013 – 2017 (CF)
Hyundai Elantra 2015 – 2018 (AD)
Hyundai Santro 2018 – 2022 (AH2) (Fahrzeuge ohne Touchscreen oder ohne Originalradio)

SsangYong
SsangYong Musso 2018 – 2021 (Q200)
SsangYong Musso 2021 – 2023 (Q250)
SsangYong Rexton 2017 – 2019 (Y400)
SsangYong Rexton 2020 – 2023 (Y450)
SsangYong Rexton Sports 2018 – 2021 (Q200)
SsangYong Rexton Sports 2021 – 2023 (Q250)
SsangYong Actyon 2017 – 2019 (C200) (2nd Facelift)
SsangYong Korando 2017 – 2019 (C200) (2nd Facelift)
SsangYong Korando 2019 – 2023 (C300)
SsangYong Korando E-Motion 2022 – 2023 (C300)
SsangYong Tivoli 2015 – 2019 (I)
SsangYong Tivoli 2019 – 2023 (I) (Facelift)
SsangYong LUVi 2015 – 2019 (I)
SsangYong LUVi 2019 – 2023 (I) (Facelift)
SsangYong Tivolan 2015 – 2019 (I)
SsangYong Tivolan 2019 – 2023 (I) (Facelift)

KGM
KGM Tivoli 2023 – (I)
KGM Korando 2023 – (C300)
KGM Korando E-Motion 2023 – (C300)
KGM Rexton 2023 – (Y450)
KGM Rexton Sports 2023 – (Q250)
KGM Musso 2023 – (Q250)

Kia
Kia Cadenza 2013 – 2016 (VG) (Facelift)
Kia Carens 2013 – 2016 (RP)
Kia Carens 2016 – 2019 (RP) (Facelift)
Kia Carnival 2014 – 2018 (YP)
Kia Ceed 2012 – 2015 (JD)
Kia Ceed 2015 – 2018 (JD) (Facelift)
Kia Forte 2012 – 2017 (YD)
Kia Grand Carnival 2014 – 2018 (YP)
Kia K2 2011 – 2015 (QB)
Kia K2 2015 – 2017 (QB) (Facelift)
Kia K3 2012 – 2017 (YD)
Kia K5 2010 – 2014 (TF)
Kia K5 2014 – 2015 (TF) (Facelift)
Kia K7 2013 – 2016 (VG) (Facelift)
Kia Morning 2011 – 2014 (TA)
Kia Morning 2014 – 2016 (TA) (Facelift)
Kia Morning 2020 – 2023 (JA) (Facelift) (mit 3,8" Bildschirm)
Kia Optima 2010 – 2014 (TF)
Kia Optima 2014 – 2015 (TF) (Facelift)
Kia Picanto 2011 – 2014 (TA)
Kia Picanto 2014 – 2016 (TA) (Facelift)
Kia Picanto 2020 – 2023 (JA) (Facelift) (mit 3,8" Bildschirm)
Kia Pride 2011 – 2015 (UB)
Kia Pride 2015 – 2017 (UB) (Facelift)
Kia Pro_Cee’d 2013 – 2015 (JD)
Kia Pro_Cee’d 2015 – 2018 (JD) (Facelift)
Kia Rio 2011 – 2015 (UB)
Kia Rio 2015 – 2017 (UB) (Facelift)
Kia Rondo 2013 – 2016 (RP)
Kia Rondo 2016 – 2017 (RP) (Facelift)
Kia Sedona 2014 – 2018 (YP)
Kia Soul 2013 – 2017 (PS)
Kia Sorento 2013 – 2014 (XM) (Facelift)
Kia Sorento 2014 – 2018 (UM)
Kia Sportage 2010 – 2014 (SL)
Kia Sportage 2014 – 2015 (SL) (Facelift)
Kia Sportage 2016 – 2019 (QL) (mit 5" Bildschirm)
Kia KX5 2016 – 2019 (QL) (mit 5" Bildschirm)
Kia Venga 2015 – 2019 (YN) (Facelift) (mit 7" Bildschirm)

Wichtig! Geeignet nur für Fahrzeuge ohne werkseitig eingebauten Originalverstärker. Bei einem aufgerüsteten Soundsystem mit Endstufe passt dieses System nicht.

Spezifikationen
Verstärkerklasse: A/B
Verstärkte Kanäle: 4 Stück
DSP-Kanäle: 8 Stück
Frequenzbereich (-3 dB): 15-23.000 Hz
Leistung (RMS, 4 Ohm): 4x70W
RCA-Spannung: 4V
DAC: BurrBrown PCM1681
DSP-Auflösung: 24-Bit
Samplingfrequenz: 48 kHz
SNR: >90 dB
THD: 0,1 %
Stereo-Trennung: >60 dB
Dämpfungsfaktor: 120
Eingangsempfindlichkeit (Hochpegel): 0,2-20 V
Eingangsempfindlichkeit (Niedrigpegel): 0,2-5 V
Analoge Eingänge: 6x Hochpegel, 2x Niedrigpegel
Digitale Eingänge: Bluetooth, Koaxial, USB, Optisch

Equalizer: 31-Band parametrisch
Phaseneinstellung: 0 / 180 Grad
Filter: Hochpass, Tiefpass
Filtertypen: Bessel, Butterworth, Linkwitz-Riley
Filtersteilheit (Bessel/Butterworth): Aus, -6 dB, -12 dB, -18 dB, -24 dB, -36 dB, -42 dB, -48 dB
Filtersteilheit (Linkwitz-Riley): Aus, -12 dB, -24 dB, -48 dB
Zeitkompensation: 0-48 ms (0-1632 cm)
Eingangspriorität: 2 Quellen
EQ-Verstärkung: -12 bis +12 dB pro Band
EQ Q-Wert: 0,1 bis 12

1x Buchse, 24-polig
1x Stecker, 24-polig
1x Buchse, 18-polig
1x Stecker, 18-polig
1x Stecker (ISO Strom)
1x Stecker (ISO Lautsprecher)
1x Buchse (ISO Lautsprecher)

1x Stecker (ISO Strom)
1x Stecker (ISO Lautsprecher)
1x Buchse (ISO Strom)
1x Buchse (ISO Lautsprecher)
1x Molex-Stecker, 20-polig
Kabellänge: 220 cm
