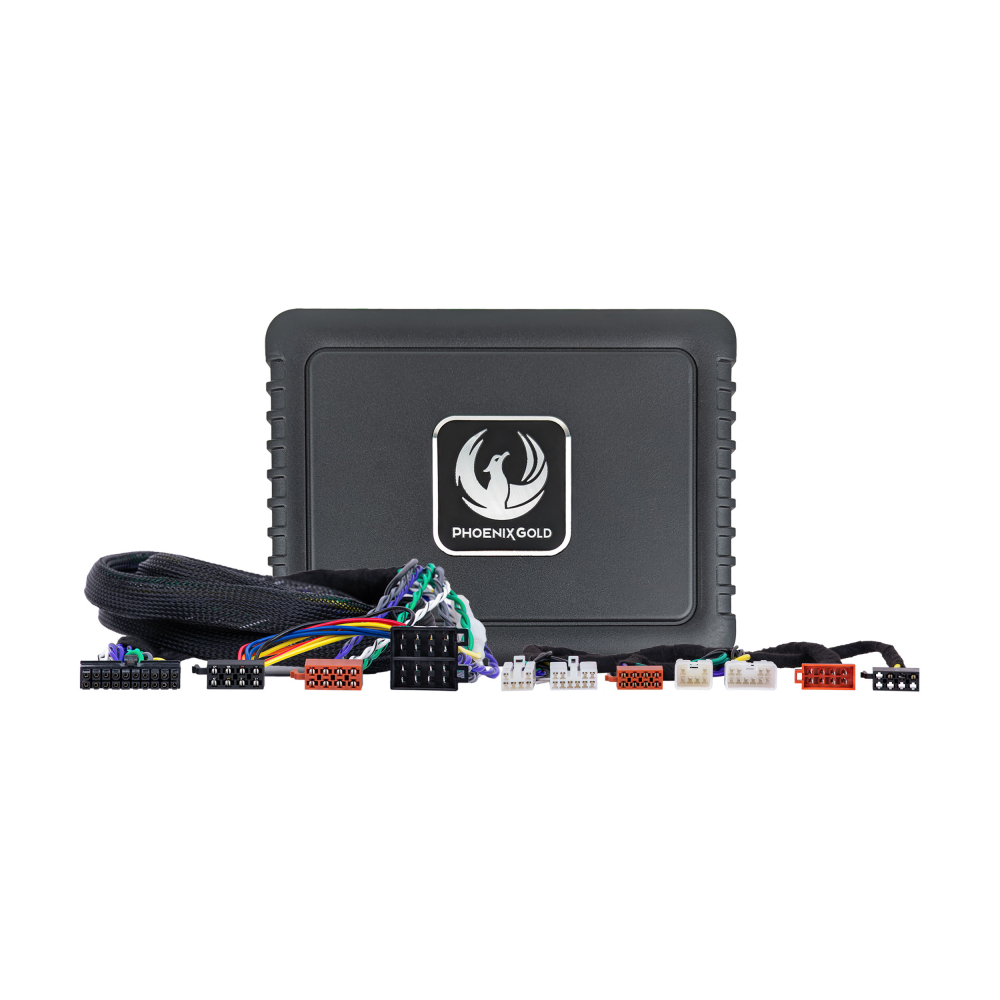

Phoenix Gold ZDAP-TOY1 ist ein komplettes Paket zur Montage eines kombinierten Soundprozessors/DSP und Verstärkers für verschiedene Toyota-Modelle von ca. 1995 bis 2018. Die Installation ist sehr einfach und der Endverstärker wird in nur wenigen Minuten angeschlossen. Der Class-AB-Verstärker mit seinen 4x70W sorgt für ordentlichen Schub bei den Lautsprechern, und zusammen mit einem leistungsstarken DSP gibt es alle Möglichkeiten für wirklich guten Klang. Passt in Fahrzeuge ohne werkseitigen Endverstärker (ohne aufgerüstetes Soundsystem), bei denen das werkseitige Autoradio die Lautsprecher antreibt.

• Sound-Upgrade für Toyota von ca. 1995 bis 2018
• Plug & Play Installation
• Keine separate Stromleitung erforderlich
• Montage ohne Beeinträchtigung der Originalverkabelung
• Class A/B Verstärker mit 4x70W RMS
• Leistungsstarker integrierter DSP
• 31-Band parametrischer Equalizer
• Einstellbare Frequenzweichen (Bessel/Butterworth/Linkwitz-Riley, 6-48 dB/Oktave)
• Zeitkompensation (ms/cm)
• Zwei Paar Niedrigpegel-Ausgänge vom DSP z.B. für Subwoofer (Kanäle 5-8)

Plug & Play Installation
Dieses Sound-Upgrade ist extrem einfach zu montieren:

1. Stecker vom Originalradio abziehen

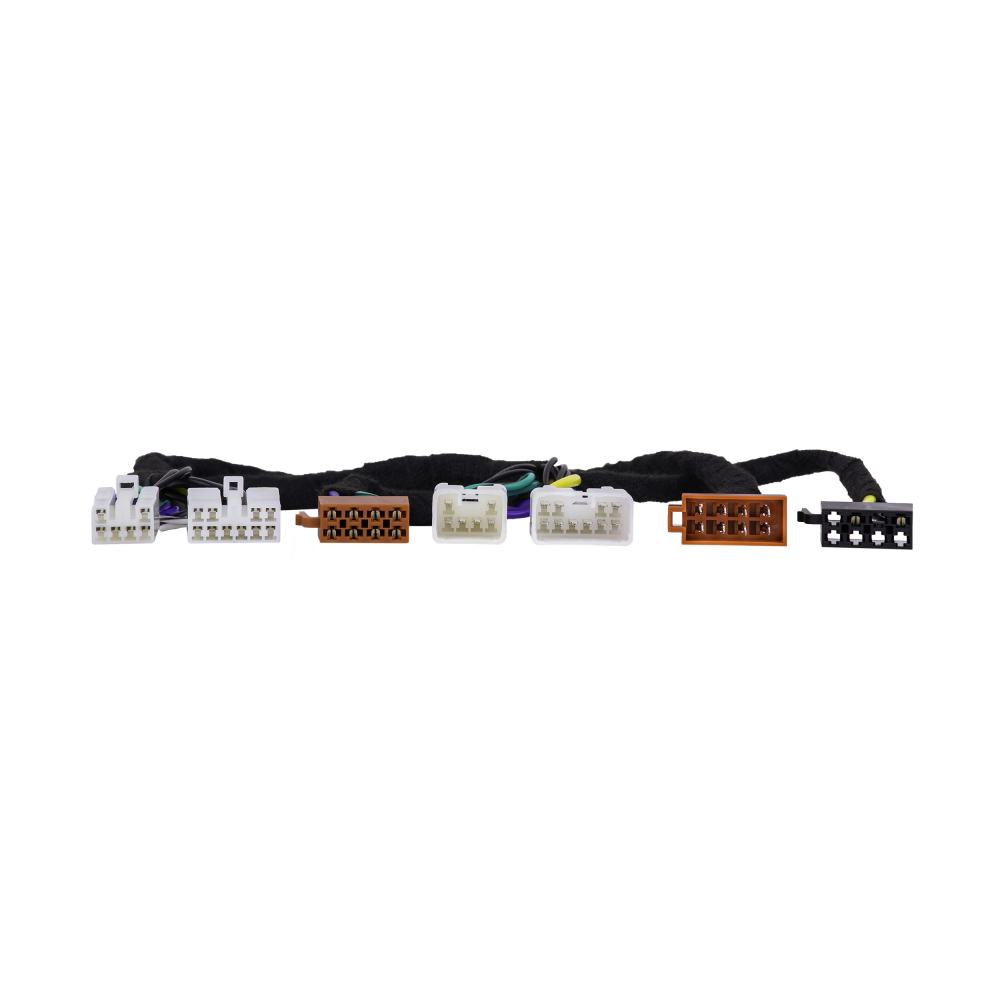

2. Stecker des Plug & Play-Kabelbaums mit dem Originalradio verbinden
3. Plug & Play-Kabelbaum mit der Steckverbindung des Originalradios verbinden

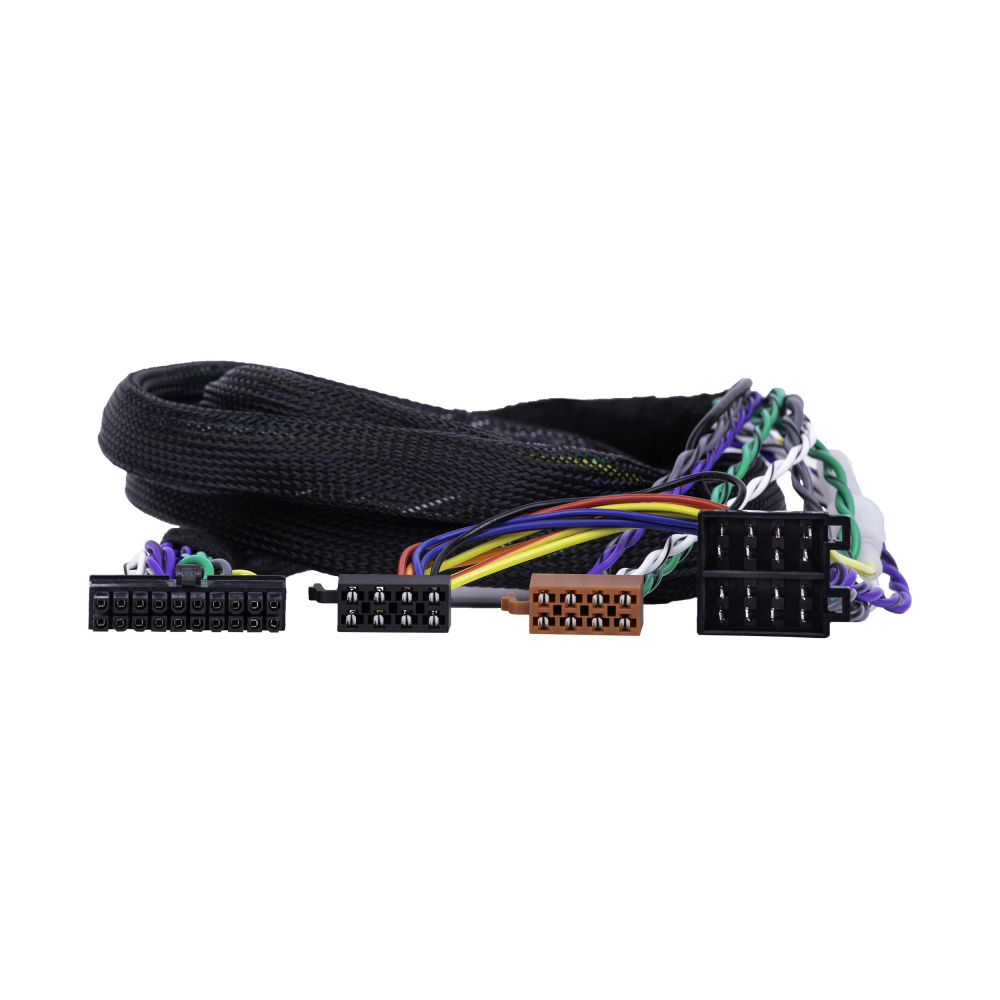

4. Verlängerungskabel mit dem Plug & Play-Kabelbaum verbinden
5. Verstärker-DSP am anderen Ende anschließen und an geeigneter Stelle montieren

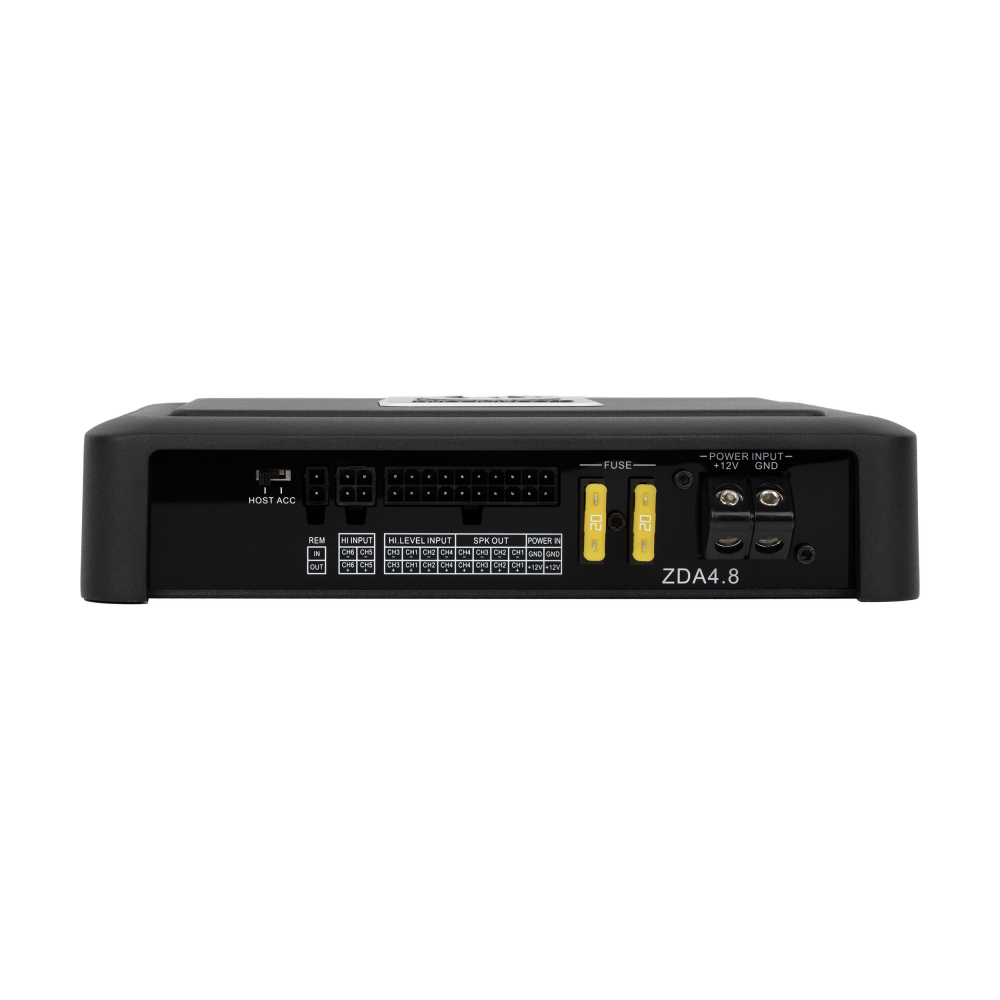

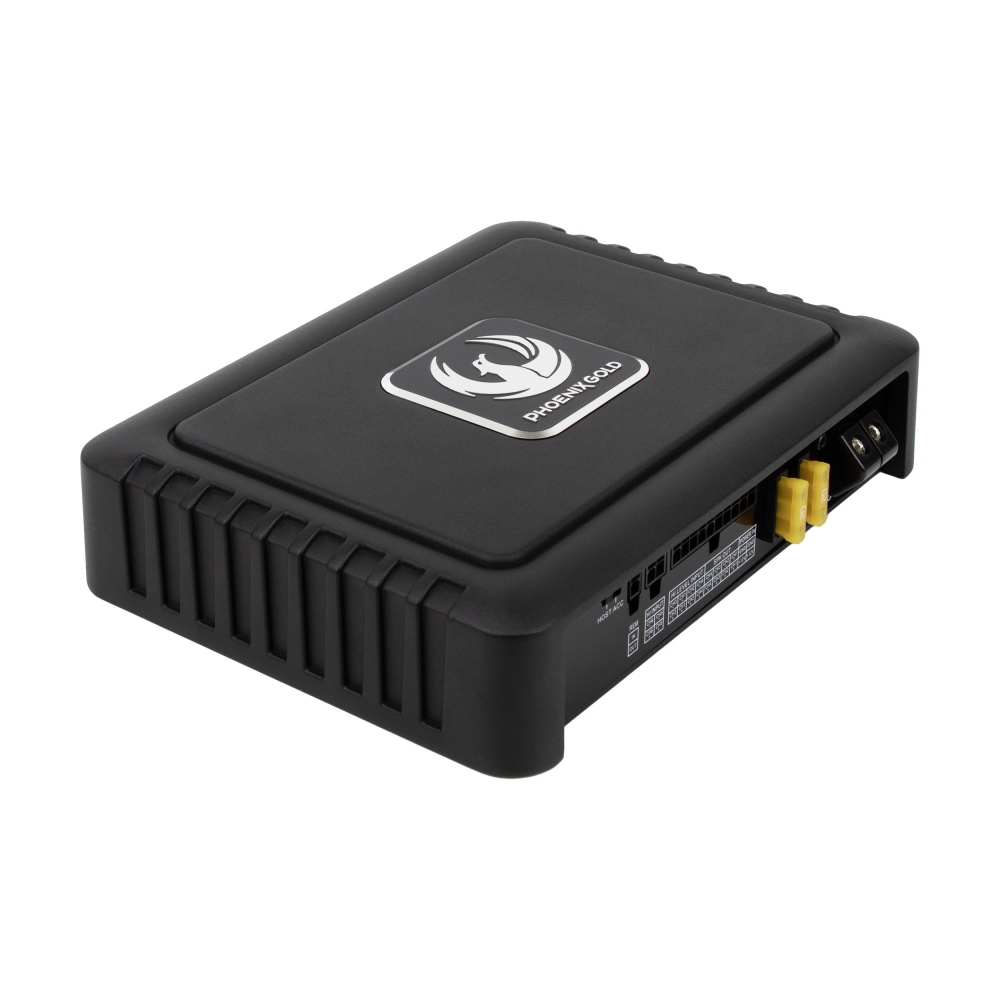

ZDA4.8 – DSP-Verstärker
Im Gegensatz zur typischen Class-D-Technologie in ähnlichen Produkten verwendet der ZDA4.8 Class A/B Technologie, die einen wärmeren und natürlicheren Klang liefert und Ihre Musik wirklich zum Leben erweckt. Selbst ohne DSP-Anpassungen verbessert sich die Klangqualität erheblich. Der integrierte DSP geht noch weiter und ermöglicht es Ihnen, das Soundsystem Ihres Fahrzeugs nach Ihren Vorlieben, unabhängig vom Musikgeschmack, perfekt einzustellen.

OIS – OEM Impedanzsimulation
Der Verstärker ist mit OEM-Impedanzsimulation (OIS) ausgestattet, die Kompatibilität mit modernen Headunits und Verstärkern sicherstellt. Durch Simulation eines Lautsprecherimpedanzwerts bleibt die Funktionalität des originalen Audiosystems Ihres Fahrzeugs erhalten und Probleme, die sonst bei Plug-and-Play-Installationen auftreten können, werden verhindert.

Eingangspriorität
Die Eingangsprioritätsfunktion gewährleistet eine einfache Integration in das originale Fahrzeug-Audiosystem. Sie können Niedrigpegeleingänge oder digitale Quellen wie Bluetooth, Optisch oder Koaxial verwenden, ohne wichtige Systemklänge wie Parksensoren, Warnungen, Radiosignale und andere Sounds des Originals zu beeinträchtigen. Zum Beispiel können Sie bei Fahrzeugen mit Hochpassfilter, die den Bass einschränkt, diese Begrenzung umgehen, indem Sie den Sound über Bluetooth direkt zum DSP streamen und dabei die volle Funktionalität beibehalten.



DSP-Ausgänge
Mit den RCA-Ausgängen des DSP (Kanäle 5-8) können Sie zusätzliche Endstufen anschließen, z. B. ein Monoblock für den Bass, und diese optimal mit der DSP-Software einstellen. Zeitkompensation, Filter- und Equalizer-Einstellungen stellen sicher, dass das gesamte Soundsystem gut zusammenarbeitet.



DSP-Software
Stellen Sie das Soundsystem vollständig über die benutzerfreundliche Software ein (funktioniert mit Windows 10/11). Ein USB-B-Kabel ist enthalten, um die Verbindung zum Soundprozessor einfach herzustellen und mit der Klangoptimierung zu beginnen. Enthalten sind u.a. ein 31-Band parametrischer EQ, einstellbare Filtertypen zwischen Bessel, Butterworth und Linkwitz-Riley mit einstellbarer Flankensteilheit von -6 bis -48 dB/Oktave, Zeitkompensation mit eingebautem Rechner, einstellbarer Kanalmixer und mehr.

Laden Sie die Windows-Software unten herunter!

Passend für
Daihatsu
Daihatsu Sirion 1998 – 2001 (I)
Daihatsu Sirion 2001 – 2004 (I) (Facelift)
Daihatsu Sirion 2004 – 2007 (II)
Daihatsu Sirion 2007 – 2010 (II) (Facelift)
Daihatsu Sigra 2016 – 2019 (B400)
Daihatsu Sigra 2019 – 2022 (B400) (Facelift)
Daihatsu Sigra 2022 – (B400) (2. Facelift)
Daihatsu Materia 2006 – 2008 (I)
Daihatsu Materia 2008 – 2012 (I) (Facelift)
Daihatsu Mira 2002 – 2006 (L250)
Daihatsu Mira 2006 – 2014 (L275)
Daihatsu Mira 2014 – 2018 (L275) (Facelift)
Daihatsu Terios 1997 – 2000 (J100)
Daihatsu Terios 2000 – 2006 (J100)
Daihatsu Terios 2006 – 2010 (J200)
Daihatsu Terios 2010 – 2015 (J200) (Facelift)
Daihatsu Terios 2015 – 2017 (J200) (2. Facelift)
Daihatsu Terios 2017 – 2023 (F800)
Daihatsu YRV 2000 – 2005 (M200)

Citroën
Citroën C1 2014 – 2018 (II)
Citroën C1 2018 – 2021 (II) (Facelift)

Peugeot
Peugeot 108 2014 – 2018 (I)
Peugeot 108 2018 – 2022 (I) (Facelift)

Scion
Scion xA 2002 – 2007 (XP60)
Scion xB 2003 – 2007 (XP30)
Scion xB 2008 – 2010 (E150)
Scion xB 2011 – 2015 (E150) (Facelift)
Scion xD 2007 – 2016 (XP110)
Scion tC 2004 – 2010 (AT10)
Scion tC 2011 – 2013 (AT20)
Scion tC 2014 – 2016 (AT20) (Facelift)
Scion iQ 2012 – 2015 (AJ10)
Scion FR-S 2012 – 2016 (I)
Scion iM 2015 – 2016 (I)

Toyota
Toyota Ist 2002 – 2007 (XP60)
Toyota Ist 2007 – 2016 (XP110)
Toyota Zelas 2011 – 2013 (AT20)
Toyota Zelas 2014 – 2016 (AT20) (Facelift)
Toyota 4-Runner 2002 – 2005 (IV)
Toyota 4-Runner 2006 – 2009 (IV) (Facelift)
Toyota 4-Runner 2010 – 2013 (V)
Toyota 4-Runner 2014 – 2019 (V) (Facelift)
Toyota Allion 2001 – 2004 (T240)
Toyota Allion 2004 – 2007 (T240) (Facelift)
Toyota Allion 2007 – 2010 (T260)
Toyota Allion 2010 – 2016 (T260) (Facelift)
Toyota Allion 2016 – 2020 (T260) (2. Facelift)
Toyota Altezza 1998 – 2003 (XE10)
Toyota Altezza 2003 – 2005 (XE10) (Facelift)
Toyota Auris 2006 – 2010 (E150)
Toyota Auris 2010 – 2012 (E150) (Facelift)
Toyota Auris 2012 – 2018 (E180)
Toyota Auris 2015 – 2018 (E180) (Facelift)
Toyota Aurion 2006 – 2009 (XV40)
Toyota Aurion 2009 – 2011 (XV40) (Facelift)
Toyota Aurion 2011 – 2014 (XV50)
Toyota Aurion 2014 – 2017 (XV50) (Facelift)
Toyota Avalon 1995 – 1999 (XX10)
Toyota Avalon 1999 – 2003 (XX20)
Toyota Avalon 2003 – 2004 (XX20) (Facelift)
Toyota Avalon 2005 – 2007 (XX30)
Toyota Avalon 2008 – 2010 (XX30) (Facelift)
Toyota Avalon 2010 – 2012 (XX30) (2. Facelift)
Toyota Avalon 2012 – 2015 (XX40)
Toyota Avalon 2016 – 2018 (XX40) (Facelift)
Toyota Avensis 2003 – 2006 (T250)
Toyota Avensis 2006 – 2009 (T250) (Facelift)
Toyota Avensis 2009 – 2011 (T270)
Toyota Avensis 2012 – 2015 (T270) (Facelift)
Toyota Avensis 2015 – 2018 (T270) (2. Facelift)
Toyota Avensis Verso 2001 – 2003 (T22)
Toyota Avensis Verso 2004 – 2009 (T25)
Toyota Aygo 2005 – 2009 (AB10)
Toyota Aygo 2009 – 2012 (AB20)
Toyota Aygo 2012 – 2014 (AB30)
Toyota Aygo 2014 – 2018 (AB40)
Toyota C-HR 2016 – 2019 (AX10)
Toyota Calya 2016 – 2019 (B400)
Toyota Calya 2019 – 2022 (B400) (Facelift)
Toyota Calya 2022 – (B400) (2. Facelift)
Toyota Camry 2001 – 2006 (XV30)
Toyota Camry 2006 – 2011 (XV40)
Toyota Camry 2011 – 2015 (XV50)
Toyota Camry 2015 – 2017 (XV50) (Facelift)
Toyota Celica 1993 – 1996 (T200)
Toyota Celica 1996 – 1999 (T200) (Facelift)
Toyota Celica 1999 – 2003 (T230)
Toyota Celica 2003 – 2006 (T230) (Facelift)
Toyota Corolla 2001 – 2004 (E120)
Toyota Corolla 2004 – 2006 (E120) (Facelift)
Toyota Corolla 2006 – 2010 (E140)
Toyota Corolla 2010 – 2013 (E140) (Facelift)
Toyota Corolla 2012 – 2015 (E160)
Toyota Corolla 2015 – 2019 (E160) (Facelift)
Toyota Corolla Verso 2004 – 2009 (AR10)
Toyota Corolla Verso 2007 – 2009 (AR10) (Facelift)
Toyota Echo 1999 – 2003 (XP10)
Toyota Echo 2003 – 2005 (XP10) (Facelift)
Toyota Estima 1992 – 2000 (I)
Toyota Estima 2000 – 2003 (II)
Toyota Estima 2003 – 2005 (II) (Facelift)
Toyota Estima 2006 – 2016 (III)
Toyota Estima 2016 – 2019 (III) (Facelift)
Toyota Etios 2010 – 2013 (AK10)
Toyota Etios 2013 – 2016 (AK10) (Facelift)
Toyota Etios 2016 – 2020 (AK10) (2. Facelift)
Toyota FJ Cruiser 2006 – 2014 (I)
Toyota Fortuner 2005 – 2008 (I)
Toyota Fortuner 2008 – 2011 (I) (Facelift)
Toyota Fortuner 2011 – 2015 (I) (2. Facelift)
Toyota Fortuner 2015 – 2019 (II)
Toyota GT86 2012 – 2016 (I)
Toyota Harrier 1997 – 2000 (XU10)
Toyota Harrier 2000 – 2003 (XU10) (Facelift)
Toyota Harrier 2003 – 2006 (XU30)
Toyota Harrier 2006 – 2010 (XU30) (Facelift)
Toyota Harrier 2010 – 2013 (XU30) (2. Facelift)
Toyota Harrier 2013 – 2017 (XU60)
Toyota Harrier 2017 – 2020 (XU60) (Facelift)
Toyota HiAce 2004 – 2010 (H200)
Toyota HiAce 2010 – 2013 (H200) (Facelift)
Toyota HiAce 2013 – 2017 (H200) (2. Facelift)
Toyota HiAce 2017 – 2019 (H200) (3. Facelift)
Toyota Highlander 2001 – 2007 (XU20)
Toyota Highlander 2008 – 2010 (XU40)
Toyota Highlander 2011 – 2013 (XU40) (Facelift)
Toyota Highlander 2013 – 2016 (XU50)
Toyota Highlander 2016 – 2019 (XU50) (Facelift)
Toyota Hilux 2004 – 2008 (VII)
Toyota Hilux 2008 – 2011 (VII) (Facelift)
Toyota Hilux 2012 – 2015 (VII) (2. Facelift)
Toyota Hilux 2015 – 2017 (VIII)
Toyota Hilux 2017 – 2020 (VIII) (Facelift)
Toyota Innova 2004 – 2008 (AN40)
Toyota Innova 2008 – 2011 (AN40) (Facelift)
Toyota Innova 2011 – 2013 (AN40) (2. Facelift)
Toyota Innova 2013 – 2015 (AN40) (2. Facelift)
Toyota Innova 2015 – 2020 (AN140)
Toyota Innova 2020 – 2022 (AN140) (Facelift)
Toyota iQ 2008 – 2015 (AJ10)
Toyota Land Cruiser 1998 – 2007 (J100)
Toyota Land Cruiser 2008 – 2012 (J200)
Toyota Land Cruiser 2012 – 2015 (J200) (Facelift)
Toyota Land Cruiser 2016 – 2021 (J200) (2. Facelift)
Toyota Land Cruiser Prado 2002 – 2009 (J120)
Toyota Land Cruiser Prado 2009 – 2013 (J150)
Toyota Land Cruiser Prado 2013 – 2017 (J150) (Facelift)
Toyota Land Cruiser Prado 2017 – 2023 (J150) (2. Facelift)
Toyota Matrix 2002 – 2005 (E130)
Toyota Matrix 2005 – 2008 (E130) (Facelift)
Toyota Matrix 2008 – 2011 (E140)
Toyota Matrix 2011 – 2014 (E140) (Facelift)
Toyota Mirai 2015 – 2020 (JPD10)
Toyota MR2 1999 – 2007 (W30)
Toyota Platz 1999 – 2003 (XP10)
Toyota Platz 2003 – 2005 (XP10) (Facelift)
Toyota Premio 2001 – 2004 (T240)
Toyota Premio 2004 – 2007 (T240) (Facelift)
Toyota Premio 2007 – 2010 (T260)
Toyota Premio 2010 – 2016 (T260) (Facelift)
Toyota Premio 2016 – 2020 (T260) (2. Facelift)
Toyota Previa 1990 – 2000 (I)
Toyota Previa 1996 – 2000 (I) (Facelift)
Toyota Previa 2000 – 2003 (II)
Toyota Previa 2003 – 2005 (II) (Facelift)
Toyota Previa 2006 – 2016 (III)
Toyota Previa 2016 – 2019 (III) (Facelift)
Toyota Prius 2000 – 2003 (NHW11)
Toyota Prius 2004 – 2005 (XW20)
Toyota Prius 2006 – 2009 (XW20) (Facelift)
Toyota Prius 2009 – 2011 (XW30)
Toyota Prius 2011 – 2015 (XW30) (Facelift)
Toyota Prius 2016 – 2018 (XW50)
Toyota Prius+ 2012 – 2015 (I)
Toyota Prius+ 2016 – 2021 (I) (Facelift)
Toyota RAV4 2000 – 2003 (XA20)
Toyota RAV4 2003 – 2005 (XA20) (Facelift)
Toyota RAV4 2005 – 2010 (XA30)
Toyota RAV4 2010 – 2012 (XA30) (Facelift)
Toyota RAV4 2013 – 2015 (XA40)
Toyota RAV4 2015 – 2018 (XA40) (Facelift)
Toyota Sienna 1997 – 2001 (XL10)
Toyota Sienna 2001 – 2003 (XL10) (Facelift)
Toyota Sienna 2003 – 2006 (XL20)
Toyota Sienna 2006 – 2010 (XL20) (Facelift)
Toyota Sienna 2010 – 2015 (XL30)
Toyota Sienna 2015 – 2017 (XL30) (Facelift)
Toyota Sienna 2018 – 2020 (XL30) (2. Facelift)
Toyota SW4 2005 – 2008 (I)
Toyota SW4 2008 – 2011 (I) (Facelift)
Toyota SW4 2011 – 2015 (I) (2. Facelift)
Toyota SW4 2015 – 2019 (II)
Toyota Tacoma 1995 – 2004 (I)
Toyota Tacoma 1997 – 2000 (I) (Facelift)
Toyota Tacoma 2000 – 2004 (I) (2. Facelift)
Toyota Tacoma 2004 – 2008 (II)
Toyota Tacoma 2008 – 2012 (II) (Facelift)
Toyota Tacoma 2012 – 2015 (II) (2. Facelift)
Toyota Tacoma 2016 – 2020 (III)
Toyota Tarago 1992 – 2000 (II)
Toyota Tarago 2000 – 2003 (III)
Toyota Tarago 2003 – 2005 (III) (Facelift)
Toyota Tarago 2006 – 2016 (IV)
Toyota Tarago 2016 – 2019 (IV) (Facelift)
Toyota Tundra 2000 – 2003 (XK30/XK40)
Toyota Tundra 2003 – 2006 (XK30/XK40) (Facelift)
Toyota Tundra 2007 – 2013 (XK50)
Toyota Tundra 2014 – 2021 (XK50) (Facelift)
Toyota Urban Cruiser 2007 – 2014 (XP110)
Toyota Venza 2009 – 2012 (AV10)
Toyota Venza 2012 – 2017 (AV10) (Facelift)
Toyota Verso 2009 – 2012 (AR20)
Toyota Verso 2012 – 2018 (AR20) (Facelift)
Toyota Vitz 1999 – 2003 (XP10)
Toyota Vitz 2003 – 2005 (XP10) (Facelift)
Toyota Vitz 2005 – 2009 (XP90)
Toyota Vitz 2009 – 2010 (XP90) (Facelift)
Toyota Vitz 2011 – 2014 (XP130)
Toyota Vitz 2014 – 2017 (XP130) (Facelift)
Toyota Vitz 2017 – 2019 (XP130) (2. Facelift)
Toyota Yaris 1999 – 2003 (XP10)
Toyota Yaris 2003 – 2005 (XP10) (Facelift)
Toyota Yaris 2005 – 2009 (XP90)
Toyota Yaris 2009 – 2010 (XP90) (Facelift)
Toyota Yaris 2011 – 2014 (XP130)
Toyota Yaris 2014 – 2017 (XP130) (Facelift)
Toyota Yaris 2017 – 2019 (XP130) (2. Facelift)
Toyota Supra 1993 – 1996 (A80)
Toyota Supra 1997 – 2002 (A80) (Facelift)
Toyota Verso-S 2010 – 2015 (I)
Toyota Voltz 2002 – 2004 (I)
Toyota Wish 2003 – 2005 (AE10)
Toyota Wish 2005 – 2009 (AE10) (Facelift)
Toyota Wish 2009 – 2012 (AE20)
Toyota Wish 2012 – 2017 (AE20) (Facelift)
Toyota Alphard 2002 – 2005 (AH10)
Toyota Alphard 2005 – 2008 (AH10) (Facelift)

ACHTUNG! Passt nur für Fahrzeuge ohne werkseitigen Verstärker. Wenn Sie ein aufgerüstetes Soundsystem mit Verstärker haben, ist dieses Produkt nicht geeignet.

Technische Daten
Verstärkerklasse: A/B
Verstärkte Kanäle: 4 Stück
DSP-Kanäle: 8 Stück
Frequenzbereich (-3 dB): 15-23.000 Hz
Leistung (RMS, 4 Ohm): 4x70W
RCA-Pegel: 4V
DAC: BurrBrown PCM1681
DSP-Auflösung: 24-Bit
Abtastrate: 48 kHz
Signal-Rausch-Verhältnis: >90dB
Klirrfaktor (THD): 0,1%
Stereo-Trennung: >60dB
Dämpfungsfaktor: 120
Eingangsempfindlichkeit (High-Level): 0,2-20 V
Eingangsempfindlichkeit (Low-Level): 0,2-5 V
Analoge Eingänge: 6x High-Level, 2x Low-Level
Digitale Eingänge: Bluetooth, Koaxial, USB, Optisch

Equalizer: 31-Band parametrisch
Phaseneinstellung: 0 / 180 Grad
Filter: Hochpass, Tiefpass
Filtertypen: Bessel, Butterworth, Linkwitz-Riley
Flankensteilheit (Bessel/Butterworth): Aus, -6dB, -12dB, -18dB, -24dB, -36dB, -42dB, -48dB
Flankensteilheit (Linkwitz-Riley): Aus, -12dB, -24dB, -48dB
Zeitkompensation: 0-48 ms (0-1632 cm)
Eingangspriorität: 2 Quellen
EQ-Verstärkung: -12 bis +12 dB pro Band
EQ Q-Faktor: 0,1 bis 12

1x Buchsenstecker, 10-polig
1x Steckverbinder, 10-polig
1x Buchsenstecker, 6-polig
1x Steckverbinder, 6-polig
1x Steckverbinder (ISO Strom)
1x Steckverbinder (ISO Lautsprecher)
1x Buchsenstecker (ISO Lautsprecher)

1x Steckverbinder (ISO Strom)
1x Steckverbinder (ISO Lautsprecher)
1x Buchsenstecker (ISO Strom)
1x Buchsenstecker (ISO Lautsprecher)
1x Molex-Stecker, 20-polig
Kabellänge: 220 cm
