Röhrenbasiertes RIAA-Stufe für MM und MC

Pro-Ject Tube Box E ist ein kompaktes RIAA-Stufe für sowohl MM- als auch MC-Tonabnehmer, aufgebaut mit vollständig diskretem Signalweg und zwei austauschbaren ECC83-Röhren. Die Konstruktion kommt ohne Operationsverstärker aus und kombiniert FET-Eingang, Dual-Mono-Aufbau und präzise RIAA-Korrektur mit umfangreichen Möglichkeiten, Verstärkung, Impedanz und Kapazität an den Tonabnehmer anzupassen. Ein zuschaltbarer Subsonicfilter und die leicht zugängliche Gain-Einstellung an der Front erleichtern die praktische Feinabstimmung.

• RIAA-Stufe für sowohl MM- als auch MC-Tonabnehmer
• 2 x ECC83, auch 12AX7A genannt, mit austauschbaren Röhren
• Vollständig diskreter Signalweg ohne Operationsverstärker
• Gain in fünf Stufen von 40 bis 63 dB
• Einstellbare Lastimpedanz für MC von 10 Ohm bis 2 kOhm
• Einstellbare Eingangskapazität für MM von 47 bis 587 pF
• Dual-Mono-Konstruktion und FET-Eingangsstufe
• Subsonicfilter bei 20 Hz mit 18 dB/Oktave
• Vergoldete RCA-Ein- und Ausgänge

Auf den Tonabnehmer abgestimmt

Tube Box E bietet deutlich größere Möglichkeiten zur Tonabnehmeranpassung als eine einfachere feste RIAA-Stufe. Die Verstärkung kann zwischen 40, 43, 50, 60 und 63 dB gewählt werden, während MC-Tonabnehmer mit 10, 100, 1 kOhm oder 2 kOhm belastet werden können. Für MM gibt es 47 kOhm Eingangsimedanz und mehrere Kapazitätsstufen zwischen 47 und 587 pF. So lässt sich die empfohlene Last des Tonabnehmers besser erreichen und die richtigen Voraussetzungen für Frequenzgang und Ausgangspegel schaffen.

Diskret mit Röhren

Der Signalweg ist vollständig diskret und verwendet keine Operationsverstärker. Die FET-Eingangsstufe ist auf niedriges Rauschen ausgelegt, während zwei ECC83-Röhren im Ausgangsteil sitzen. Die Röhren sind austauschbar, was sowohl die spätere Wartung erleichtert als auch die Möglichkeit bietet, kompatible Röhren mit anderen Eigenschaften zu testen. Dual-Mono-Layout und separate interne Stromversorgungsssektionen werden eingesetzt, um die Kanäle sauber voneinander zu trennen, und die RIAA-Korrektur ist in passive und aktive Stufen aufgeteilt.

Filter und Abschirmung

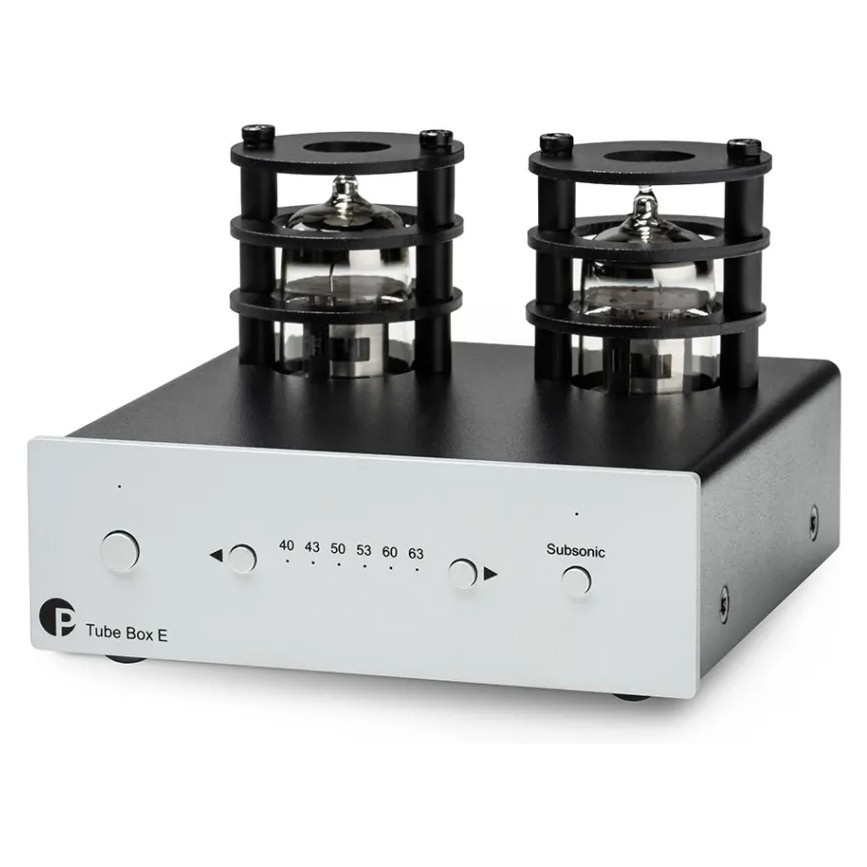

Ein Subsonicfilter kann an der Front aktiviert werden und dämpft Frequenzen unter 20 Hz mit 18 dB pro Oktave. Das kann beispielsweise bei Plattenverzug oder anderen sehr tieffrequenten Störungen nützlich sein, die sonst Verstärker und Lautsprecher belasten. Das Gehäuse besteht vollständig aus Metall, um die Elektronik gegen elektromagnetische Störungen abzuschirmen, während Front und Bedienelemente aus bearbeitetem Aluminium gefertigt sind.

Spezifikationen

Tonabnehmerkompatibilität: MM und MC
Röhren: 2 x ECC83, 12AX7A
Verstärkung: 40, 43, 50, 60 oder 63 dB
MC-Lastimpedanz: 10 Ohm, 100 Ohm, 1 kOhm, 2 kOhm
MM-Eingangsimpedanz: 47 kOhm
Eingangskapazität: 47, 147, 267, 367, 487 oder 587 pF
RIAA-Genauigkeit: ±0.5 dB, 20 Hz–20 kHz
Subsonicfilter: 20 Hz, 18 dB/Oktave

Rauschpegel: 77 dB A-bewertet bei 40 dB Gain, 65 dB A-bewertet bei 50 und 63 dB Gain
THD: Unter 0.03 % bei 40 dB Gain, unter 0.07 % bei 50 und 63 dB Gain

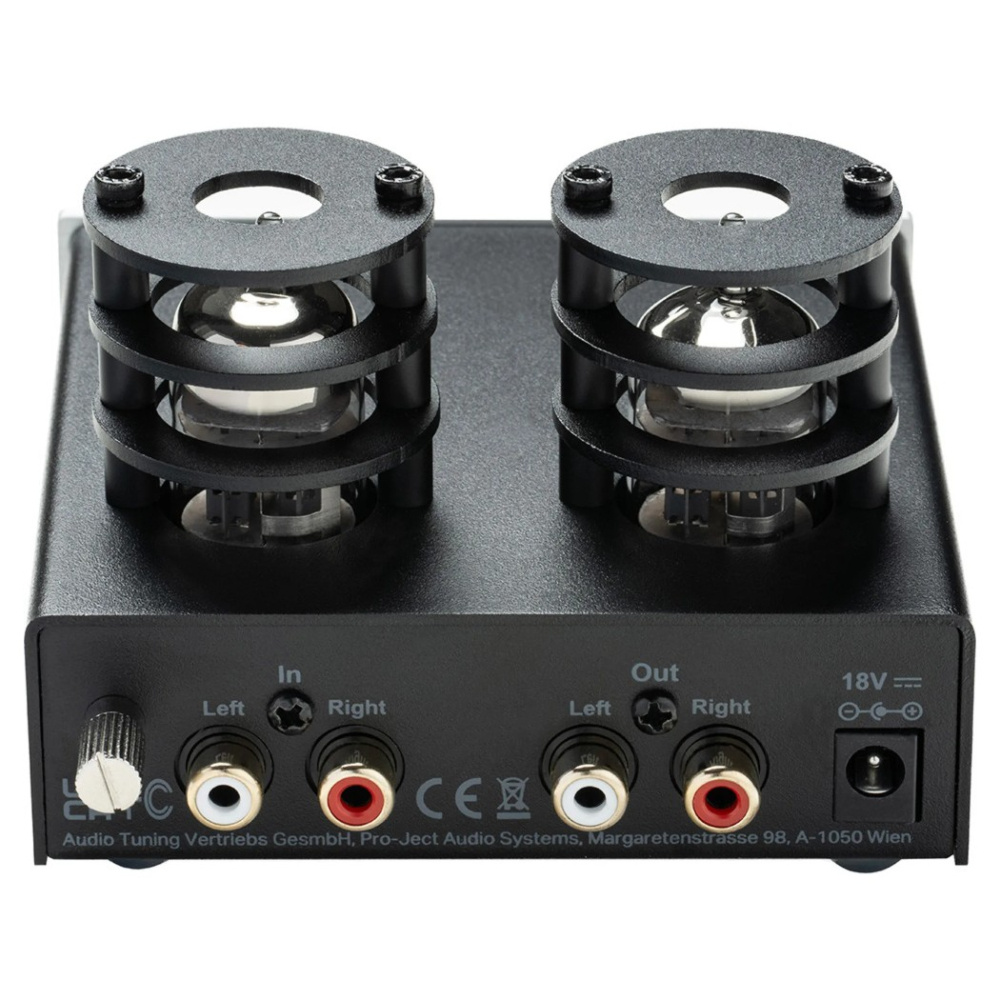

Eingang: 1 x Stereo-RCA
Ausgang: 1 x Stereo-RCA
Stromversorgung: 18 V DC, 1 A
Leistungsaufnahme: 470 mA, unter 1 W im Standby
Abmessungen: 103 x 73 x 131 mm
Gewicht: 450 g

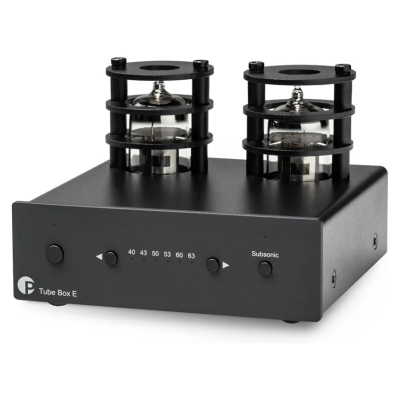

Farbe: Schwarz oder Silber
