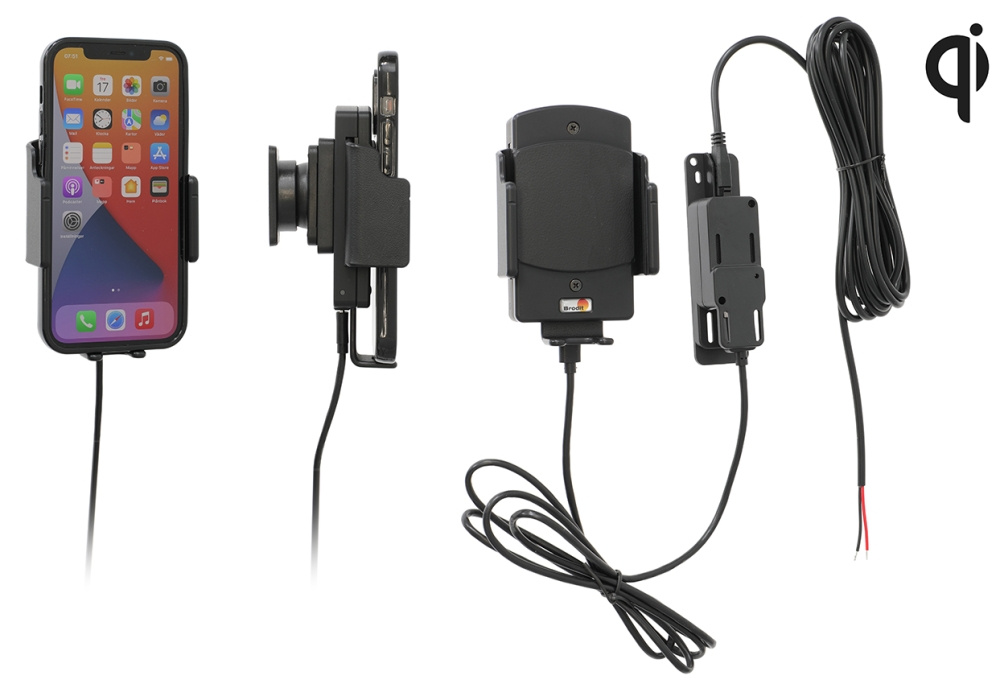

Brodit 719300 - Qi kabellose aktive Halterung für feste Installation. Aktive Halterung, die Ihr Gerät über kabellose Qi-Technologie auflädt. Halten Sie Ihren Handy-Akku jederzeit vollgeladen und stets im Blick und in Reichweite! Praktisch, diskret und bequem. Verstellbare Halterung. Passt für Geräte mit und ohne Hülle/Skin mit den folgenden Maßen: Breite: 61-83 mm, Dicke: 6-11 mm. Qi-zertifiziert. 5 / 7,5 / 10 / 15W kabelloses Laden. LED zur Ladeanzeige.

Die Halterung wird hinter dem Armaturenbrett angeschlossen, was eine professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Die Ladestation verfügt über zwei USB-A Anschlüsse: QC 3.0A + 2.4A. Um sicherzustellen, dass Ihre Halterung im Schnellladebetrieb funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer an den USB-A-Anschluss (Port 1) der Stromversorgungseinheit angeschlossen sein. Der USB-A-Anschluss (Port 2) ist als Reserve vorgesehen und kann zum Laden von sekundären Geräten wie Mobiltelefonen/Navigationsgeräten verwendet werden. Dies ist ein 15W Schnellladegerät. Schnellladen ist geräteabhängig.

Sie haben vollen Zugriff auf die Kamera und alle Tasten, wenn das Gerät in der Halterung sitzt. Es ist einfach, das Gerät in die Halterung einzusetzen, damit es kontaktlos geladen wird, und es mit einer Handbewegung mitzunehmen, wenn Sie das Auto verlassen.

Die Halterung ist mit einem Kugelgelenk ausgestattet, so dass Sie den Winkel leicht anpassen können, um den Bildschirm gut sehen zu können oder zwischen Hoch- und Querformat zu wechseln. Kippbar 17° und drehbar 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS-Loch. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Wird auf der ProClip-Montageplattform montiert.

• Brodit Qi kabellose aktive Halterung für feste Installation
• Apple iPhone 11
• Apple iPhone 11 Pro
• Apple iPhone 11 Pro Max
• Apple iPhone 12
• Apple iPhone 12 Mini
• Apple iPhone 12 Pro
• Apple iPhone 12 Pro Max
• Apple iPhone 13
• Apple iPhone 13 Mini
• Apple iPhone 13 Pro
• Apple iPhone 13 Pro Max
• Apple iPhone 14
• Apple iPhone 14 Plus
• Apple iPhone 14 Pro
• Apple iPhone 14 Pro Max
• Apple iPhone 15
• Apple iPhone 15 Plus
• Apple iPhone 15 Pro
• Apple iPhone 15 Pro Max
• Apple iPhone 16
• Apple iPhone 16 Plus
• Apple iPhone 16 Pro
• Apple iPhone 16 Pro Max
• Apple iPhone 16e
• Apple iPhone XR
• Google Pixel 6
• Google Pixel 6 Pro
• Google Pixel 6A
• Google Pixel 7
• Huawei Mate 40E
• Huawei Mate 40E 4G
• Huawei Mate 40E Pro 4G
• Huawei Mate 50
• Huawei Mate 50 Pro
• Huawei Mate 50 RS Porsche Design
• Oppo A17
• Oppo A17k
• Oppo Find X5
• Oppo Find X5 Lite
• Oppo Find X5 Pro
• Oppo Reno 8 4G
• Oppo Reno 8 Z
• Oppo Reno7 Lite
• Oppo Reno7 Pro
• Samsung Galaxy S10
• Samsung Galaxy S20 4G, 5G (SM-G981B/SM-G981F)
• Samsung Galaxy S20 Plus 5G (SM-G986B/SM-G986F)
• Samsung Galaxy S21 5G SM-G991B/SM-G991B/DS
• Samsung Galaxy S21 Ultra 5G SM-G9988/DS
• Samsung Galaxy S21+ 5G SM-G996B/SM-G996B/DS
• Samsung Galaxy S22 5G SM-S901B/SM-S901B/DS
• Samsung Galaxy S22 Ultra 5G (SM-S908B/SM-S908B/DS)
• Samsung Galaxy S22+ 5G (SM-S906B/SM-S906B/DS)
• Samsung Galaxy S23 Ultra SM-S918B/DS
• Samsung Galaxy S23+ SM-S916B/DS

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

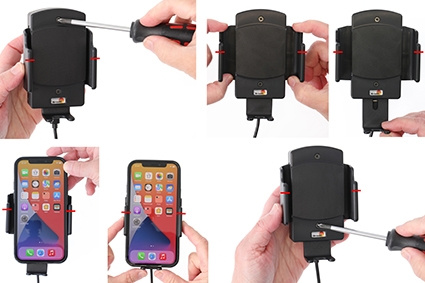

1. Passen Sie die Halterung an Ihr Gerät an: Lösen Sie die Schrauben an der Vorderseite der Halterung, damit die Seiten der Halterung verstellt werden können. Setzen Sie das Gerät in die Halterung ein. Drücken Sie die Seiten der Halterung zusammen, sodass das Gerät fest sitzt. Justieren Sie die Höhe so, dass die Markierung, die das Zentrum der Ladespule zeigt, genau über der Ladespule des Geräts liegt. Ziehen Sie die Schrauben an der Vorderseite der Halterung wieder fest.

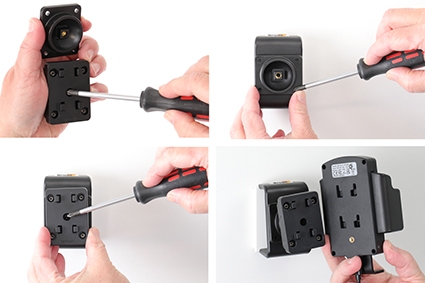

2. Lösen Sie die Schraube in der Mitte der Adapterplatte, um die Montageplatte an der Rückseite abzunehmen. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben. Legen Sie die Adapterplatte über die Montageplatte, sodass das Kugelgelenk passt. Schrauben Sie die Adapterplatte an der Montageplatte fest.

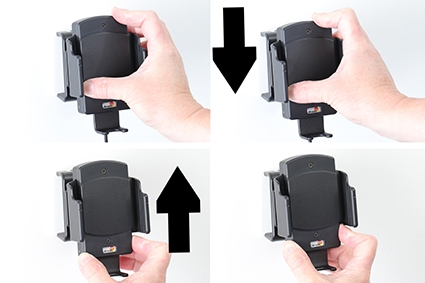

3. Setzen Sie die Halterung über die Halterungsvorrichtung und drücken Sie sie gerade nach unten an ihren Platz. Um das Gerät zu entfernen, drücken Sie es gerade nach oben vom Halter ab.

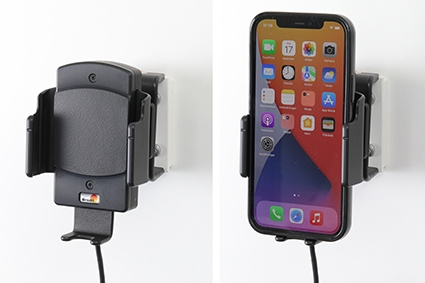

4. Halterung fertig montiert.

Technische Daten
TECHNISCHE DATEN KABELLOSES LADEHALTER:
• Eingangsspannung: 5 V DC |  9V DC | 12 V DC
• Unterstützte Leistungsprofile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7.5W | 10W | 15W
• Tx/Rx Übertragungsabstand: 3 - 4,5 mm
• Übertragungseffizienz: 70% +/- 5%
• Betriebstemperatur: 0° - 40° Celsius
• Lagertemperatur: -20° - +60° Celsius
• Kurzschlussschutz: Automatische Wiederherstellung
• Überstromschutz: Automatische Wiederherstellung
• Produktzulassungen: CE-RED |  E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHS | WEEE | REACH

TECHNISCHE DATEN NETZTEIL:
• Ausgangsspannung:
  • Ausgang 1 USB-A Anschluss: (empfohlener Anschluss für diese Halterung) Qualcomm 3.0    3,6 – 6,3V ~ 6V/3A  |  6,2 – 9V/2A  | 9,2 – 12V/1,5A
    Nennleistung max. 18 Watt
  • Ausgang 2 USB-A Anschluss: 4,9 ~ 5,25V/2,4A
    Nennleistung max. 12 Watt
• Ausgangsspannung: 5V | 9V | 12V (Nominal) RIPPLE: 300mV pk-pk max.
• Eingangsstrom: 3,0A DC max
• Molex 2-poliger Eingang: DC 12--24V/3A, verträgt Spannungsspitzen bis 40V.
  (SCHWARZ= Masse/Negativ- | ROT= Schlüsselgeschaltete 12/24V DC Versorgung +)
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Schnellladung 3.0

VERBINDEN SIE IHRE HALTERUNG
Verbinden Sie das USB Typ-C Kabel mit der Halterung. Schieben Sie Ihr Telefon vorsichtig gerade nach unten in die Halterung, bis es natürlich unten anliegt. Das kabellose Ladegerät verbindet sich automatisch und beginnt mit dem Aufladen. Ihr Telefon kann jederzeit entfernt werden, dann stoppt das Laden automatisch.

WICHTIGER HINWEIS: Um sicherzustellen, dass Ihre Halterung im Schnelllademodus funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer an den grünen USB-A Anschluss der Stromversorgungseinheit (Ausgang: 1) angeschlossen sein. Der weiße USB-A Ladeanschluss (Ausgang: 2) ist als Reserve vorgesehen und kann zum Laden von sekundären Geräten wie Mobiltelefonen/Navigationsgeräten verwendet werden. Die USB-Anschlüsse in Fahrzeugen liefern nur 5 V DC Ausgangsspannung, aber das mitgelieferte Qualcomm Netzteil ist so ausgelegt, dass es 5 V DC / 9 V DC / 12 V DC Ausgänge liefert, um die Schnelllademodi 7,5W / 10W / 15W zu unterstützen. Wir empfehlen nicht, die kabellose Ladehalterung direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da diese nur 5W Ladung liefert. Dies ist eine 15W Schnellladehalterung. Schnellladen ist geräteabhängig.
Dimensionen: 68 x 110 x 69 mm
Gewicht: 330 g
Volumen: 516 cm3

Brodit ProClip
Die zweiteilige Montagesystemlösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Ein Teil ist eine Gerätehalterung, die speziell für Ihr Mobiltelefon, Tablet oder ein anderes Handgerät angepasst ist. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Automodell entworfen wurde. ProClip wird komplett ohne Schrauben und ohne Beschädigung der Fahrzeuginnenausstattung montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!
