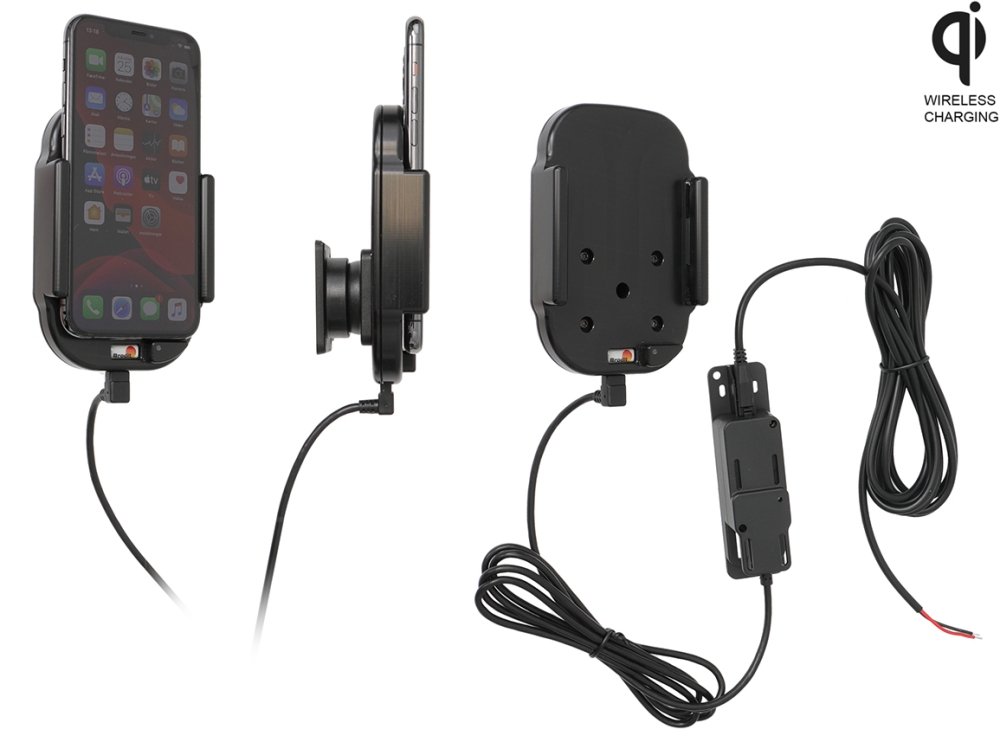

Brodit 719161 - Qi kabellose aktive Halterung für die feste Installation. Aktive Halterung, die Ihr Gerät über kabellose Qi-Technologie auflädt. Halten Sie Ihren Handy-Akku stets vollgeladen, immer im Sicht- und Reichweite! Praktisch, diskret und bequem. Modellspezifische Passform mit perfektem, festem Halt. Für Geräte ohne Hülle (nicht für Geräte mit Hülle). Qi-zertifiziert. 5 / 7,5 / 10 / 15W kabelloses Laden. LED für Ladezustand.

Die Halterung wird innerhalb des Armaturenbretts angeschlossen, was eine professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Die Ladestation verfügt über zwei USB-A-Anschlüsse: QC 3.0A + 2.4A. Um sicherzustellen, dass Ihre Halterung im Schnelllademodus funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer an den (Port 1) USB-A-Anschluss der Stromversorgung angeschlossen werden. (Port 2) USB-A Anschluss ist Ersatz und kann zum Laden sekundärer Geräte wie Mobiltelefone / Navigationsgeräte verwendet werden. Dies ist ein 15-W-Schnellladegerät. Das Schnellladen ist geräteabhängig.

Sie haben vollen Zugriff auf die Kamera und alle Tasten, wenn das Gerät in der Halterung sitzt. Es ist einfach, das Gerät in die Halterung zu setzen, so dass es das Laden verbindet, und es mit einer Hand zu nehmen, wenn Sie das Auto verlassen.

Die Halterung ist mit einem Kugelgelenk ausgestattet, sodass Sie den Winkel leicht anpassen können, um den Bildschirm gut zu sehen, oder zwischen Hoch- und Querformat wechseln können. Neigbar 17° und drehbar 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS-Löchern. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Das Stromkabel an der Halterung muss über eine 2 A Sicherung angeschlossen werden. Sollte von einem Fachmann montiert werden. Montage auf ProClip Montageplattform.


• Brodit Qi kabellose aktive Halterung für feste Installation
• Apple iPhone 11 Pro

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

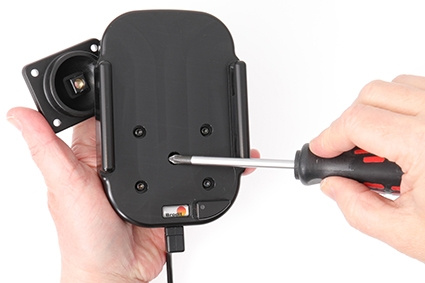

1. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.

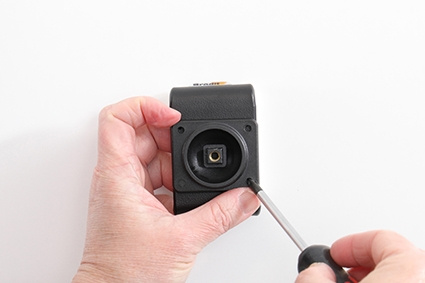

2. Platzieren Sie die Montageplatte am gewünschten Ort. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest.

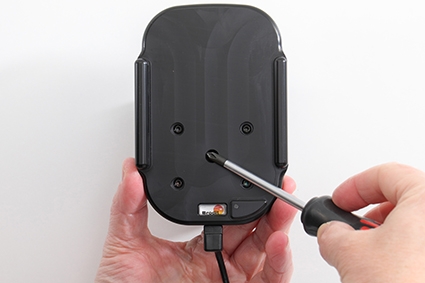

3. Setzen Sie die Halterung auf die Montageplatte, so dass die Schraube in das Kugelgelenkloch passt, und schrauben Sie sie fest. Ziehen Sie die Schraube fest, so dass die Halterung fest sitzt, aber noch neigbar ist.

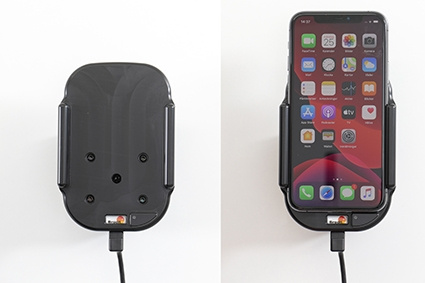

4. Die Halterung ist montiert.

WICHTIGER HINWEIS: Um sicherzustellen, dass Ihre Halterung im Schnelllademodus funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer an den grünen USB-A-Anschluss der Stromversorgung (Ausgang: 1) angeschlossen werden. Der weiße USB-A-Ladeanschluss (Ausgang: 2) ist Ersatz und kann zum Laden von Zweitgeräten wie Mobiltelefonen/Navigationsgeräten verwendet werden. Die USB-Anschlüsse in Fahrzeugen liefern nur eine 5 Vdc Ausgangsspannung, aber das mitgelieferte Qualcomm-Netzteil ist so ausgelegt, dass es 5 Vdc / 9 Vdc / 12Vdc Ausgänge zur Unterstützung der 7,5W / 10W / 15W Schnelllademodi bereitstellt. Wir empfehlen nicht, die kabellose Ladehalterung direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da diese nur 5W Ladeleistung bietet. Dies ist eine 15W Schnellladehalterung. Schnellladen ist geräteabhängig.

Spezifikationen
TECHNISCHE DATEN DER KABELLOSEN LADEHALTERUNG:
• Versorgungsspannung: 5 V DC | 9 V DC | 12 V DC
• Unterstützte Leistungsprofile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7,5W | 10W | 15W
• Tx/Rx Übertragungsabstand: 3 - 4,5mm
• Übertragungseffizienz: 70% +/- 5%
• Betriebstemperatur: 0° - 40° Celsius
• Lagertemperatur: -20° - +60° Celsius
• Kurzschlussschutz: Automatische Wiederherstellung
• Überstromschutz: Automatische Wiederherstellung
• Produktzulassungen: CE-RED | E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHs | WEEE | REACH

TECHNISCHE DATEN NETZTEIL:
• Ausgangsspannung:
• Ausgang 1 USB-A Anschluss: (empfohlener Port für diese Halterung) Qualcomm 3.0 3,6 – 6,3V ~ 6V/3A | 6,2 – 9V/2A | 9,2 – 12V/1,5A
Nennleistung max. 18 Watt
• Ausgang 2 USB-A Anschluss: 4,9 ~ 5,25V/2,4A
Nennleistung max. 12 Watt
• Ausgangsspannung: 5V | 9V | 12V (Nennwert) WELLENLÄNGE: 300mV pk-pk max.
• Eingangsstrom: 3,0A DC max
• Molex 2-poliger Eingang: DC 12--24V/3A, kann Spitzen bis 40V verkraften.
(SCHWARZ= Chassis/Negativ- | ROT= Zündgeschaltete 12/24V DC Versorgung+)
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0

VERBINDEN SIE IHRE HALTERUNG
Verbinden Sie das USB Type-C Kabel mit der Halterung. Schieben Sie Ihr Telefon vorsichtig gerade nach unten in die Halterung, bis es natürlich am Boden anliegt. Das kabellose Ladegerät verbindet sich automatisch und beginnt mit dem Laden. Ihr Telefon kann jederzeit entfernt werden, dann stoppt das Laden automatisch.
Maße: 83 x 122 x 49 mm
Gewicht: 347 g
Volumen: 496 cm3

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine perfekt an Ihre Bedürfnisse angepasste Installation. Der eine Teil ist eine Gerätehalterung, maßgeschneidert für Ihr Mobiltelefon, Tablet oder ein anderes Handgerät. Zusammen damit verwendet man einen ProClip – eine spezifisch für Ihr Automodell designte Montagehalterung. Der ProClip wird völlig ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um eine Halterung für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Auto zu finden: Hier klicken

Passend für
Apple iPhone 11 Pro
