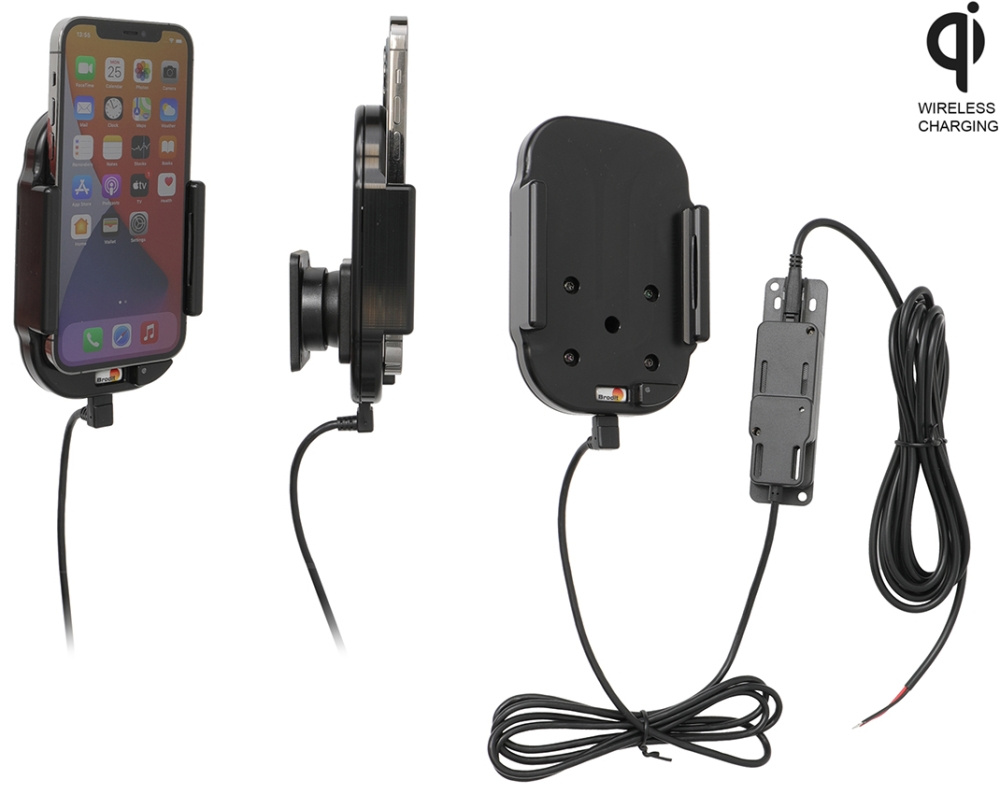

Brodit 719235 - Qi kabellose aktive Halterung zur festen Installation. Aktive Halterung, die dein Gerät mittels kabelloser Qi-Technologie lädt. Halte deinen Handyakku immer vollgeladen, stets im Sicht- und Reichweitenbereich! Praktisch, diskret und bequem. Modell-spezifische Passform mit perfektem, festem Griff. Wird für Geräte ohne Hülle verwendet (nicht für Geräte mit Hülle). Qi-zertifiziert. 5 / 7,5 / 10 / 15W kabelloses Laden. LED zur Ladeanzeige.

Die Halterung wird hinter dem Armaturenbrett angeschlossen, was eine professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Das Ladegerät verfügt über zwei USB-A-Anschlüsse: QC 3.0A + 2,4A. Damit deine Halterung im Schnelllade-Modus funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer am USB-A-Port (Port 1) der Stromversorgung angeschlossen sein. (Port 2) USB-A-Port ist Reserve und kann verwendet werden, um sekundäre Geräte wie Mobiltelefone/Navigationsgeräte zu laden. Dies ist ein 15W Schnellladegerät. Schnellladen ist geräteabhängig.

Du hast vollen Zugriff auf Kamera und alle Tasten, wenn das Gerät in der Halterung sitzt. Es ist einfach, das Gerät in die Halterung zu setzen, damit es mit dem Laden verbindet, und mit einer Hand zu entnehmen, wenn du das Auto verlässt.

Die Halterung ist mit einem Kugelgelenk ausgestattet, sodass du problemlos den Winkel einstellen kannst, um den Bildschirm gut zu sehen, oder zwischen Hoch- und Querformat wechseln kannst. Neigbar 17° und drehbar 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS-Löchern. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Das Stromkabel der Halterung muss über eine 2 A-Sicherung angeschlossen werden. Montage durch Fachmann empfohlen. Wird auf der ProClip-Montageplattform montiert.


• Brodit Qi kabellose aktive Halterung zur festen Installation
• Apple iPhone 12
• Apple iPhone 12 Pro

Bitte lese die gesamte Anleitung sorgfältig durch und sieh dir die Bilder vor der Montage an.

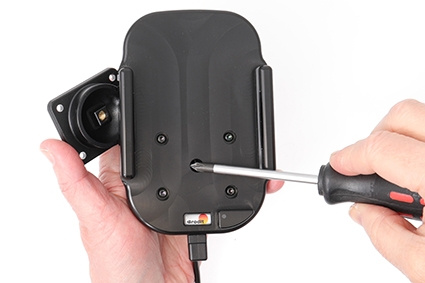

1. Löse die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite zu entfernen.

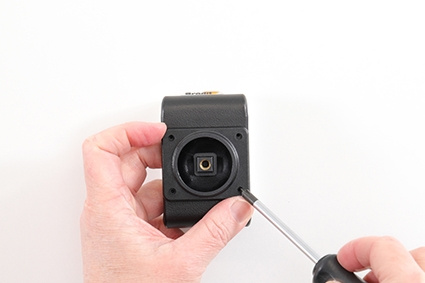

2. Platziere die Montageplatte an gewünschter Stelle. Befestige die Platte mit den mitgelieferten Schrauben.

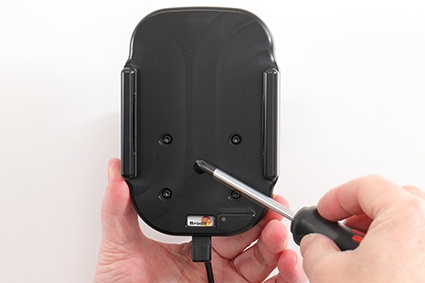

3. Setze die Halterung auf die Montageplatte, sodass die Schraube ins Kugelgelenkloch passt, und ziehe sie fest. Ziehe die Schraube so an, dass die Halterung sicher sitzt, aber noch neigbar ist.
4. Halterung ist montiert.

WICHTIGER HINWEIS: Um sicherzustellen, dass deine Halterung im Schnellladebetrieb funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer am grünen USB-A-Port des Netzteils (Ausgang: 1) angeschlossen sein. Der weiße USB-A-Ladeport (Ausgang: 2) ist als Reserve gedacht und kann zum Laden zusätzlicher Geräte wie Mobiltelefone/Navigationsgeräte verwendet werden. Die USB-Ports in Fahrzeugen liefern nur 5 Vdc Ausgang, aber das mitgelieferte Qualcomm-Netzteil ist dafür ausgelegt, 5 Vdc / 9 Vdc / 12 Vdc auszugeben, um die Schnelllade-Modi von 7,5W / 10W / 15W zu unterstützen. Wir empfehlen nicht, die kabellose Ladehalterung direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da diese nur 5W Laden liefert. Dies ist eine 15W Schnellladehalterung. Schnellladen ist geräteabhängig.

Spezifikationen
TECHNISCHE DATEN DER KABELLOSEN LADEHALTERUNG:
• Eingangsleistung: 5 V DC | 9 V DC | 12 V DC
• Unterstützte Leistungsprofile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7,5W | 10W | 15W
• Tx/Rx Übertragungsabstand: 3 - 4,5 mm
• Übertragungseffizienz: 70% +/- 5%
• Betriebstemperatur: 0° - 40° Celsius
• Lagertemperatur: -20° - +60° Celsius
• Kurzschlussschutz: Automatische Wiederherstellung
• Überstromschutz: Automatische Wiederherstellung
• Produktzulassungen: CE-RED | E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHs | WEEE | REACH

TECHNISCHE DATEN DES NETZTEILS:
• Ausgangsspannung:
• Ausgang 1 USB-A Port: (empfohlener Port für diese Halterung) Qualcomm 3.0 3,6 – 6,3V ~ 6V/3A | 6,2 – 9V/2A | 9,2 – 12V/1,5A
Maximale Nennleistung 18 Watt
• Ausgang 2 USB-A Port: 4,9 ~ 5,25V/2,4A
Maximale Nennleistung 12 Watt
• Ausgangsspannung nominal: 5V | 9V | 12V (welligkeit: 300mV pk-pk bei max)
• Eingangsstrom: max 3.0A DC
• Molex 2-Pin Eingang: DC 12--24V/3A, kann 40V-Spitzen behandeln.
(SCHWARZ= Masse/Negativ- | ROT= Zündungsplus 12/24V DC +)
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0

VERBINDE DEINE HALTERUNG

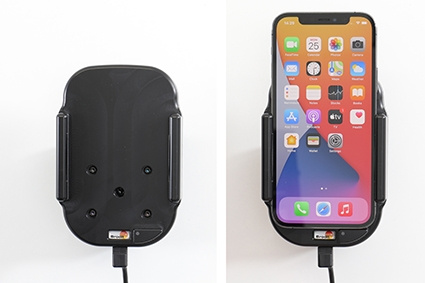

Verbinde das Type-C-USB-Kabel mit der Halterung. Schiebe dein Telefon vorsichtig gerade nach unten in die Halterung, bis es natürlich am Boden anliegt. Das kabellose Ladegerät verbindet sich automatisch und beginnt mit dem Laden. Dein Telefon kann jederzeit entnommen werden, woraufhin das Laden automatisch stoppt.
Abmessungen: 84 x 125 x 49 mm
Gewicht: 369 g
Volumen: 515 cm3

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet dir eine Installation, die perfekt zu deinen Bedürfnissen passt. Ein Teil ist ein Gerätehalter, speziell angepasst für dein Handy, Tablet oder andere Handheld-Geräte. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für dein Automodell entwickelt wurde. Der ProClip wird komplett ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums montiert. Flexibel, stabil und sicher. Einfacher geht's nicht!

Um Halter für dein Gerät zu finden: Hier klicken
Um eine Halterung für dein Auto zu finden: Hier klicken

Passend für
Apple iPhone 12
Apple iPhone 12 Pro
