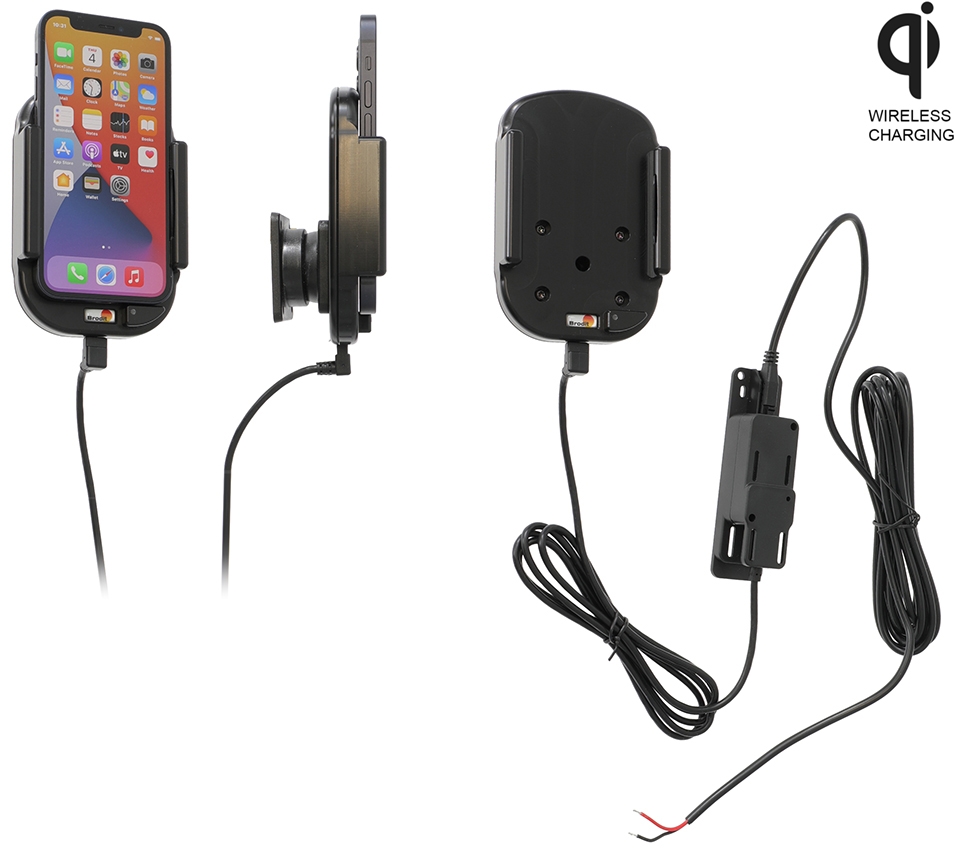

Brodit 719234 - Qi kabelloser aktiver Halter zur festen Installation. Aktiver Halter, der Ihr Gerät über kabellose Qi-Technologie auflädt. Halten Sie Ihren Handy-Akku stets voll aufgeladen, immer in Sicht- und Reichweite! Praktisch, diskret und bequem. Modellspezifische Passform mit perfektem, festem Halt. Für Geräte ohne Hülle (nicht für Geräte mit Hülle) geeignet. Qi-zertifiziert. 5 / 7.5 / 10 / 15W kabelloses Laden. LED für Ladeanzeige.

Der Halter wird hinter dem Armaturenbrett installiert, was eine professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Die Ladestation verfügt über zwei USB-A-Ports: QC 3.0A + 2.4A. Um sicherzustellen, dass Ihr Halter im Schnelllademodus funktioniert, sollte das Kabel, das den Halter mit der Stromversorgung verbindet, stets mit dem (Port 1) USB-A-Anschluss an der Stromversorgungseinheit verbunden sein. Der (Port 2) USB-A-Anschluss ist als Reserve gedacht und kann zum Laden von Sekundärgeräten wie Mobiltelefonen oder Navigationsgeräten verwendet werden. Dies ist ein 15W Schnellladegerät. Schnellladen ist geräteabhängig.

Sie haben vollen Zugriff auf die Kamera und alle Tasten, wenn das Gerät im Halter sitzt. Das Einsetzen des Geräts in den Halter, sodass die Verbindung zum Laden hergestellt wird, und das Herausnehmen mit einer Hand beim Verlassen des Autos ist einfach.

Der Halter ist mit einem Kugelgelenk ausgestattet, so dass Sie den Winkel einfach anpassen können, um den Bildschirm gut zu sehen oder zwischen Hoch- und Querformat zu wechseln. Kippbar um 17° und drehbar um 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS-Loch. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Das Stromkabel am Halter muss über eine 2 A Sicherung angeschlossen werden. Sollte von einem Fachmann montiert werden. Montage auf ProClip Montageplattform.


• Brodit Qi kabelloser aktiver Halter zur festen Installation
• Apple iPhone 12 Mini

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

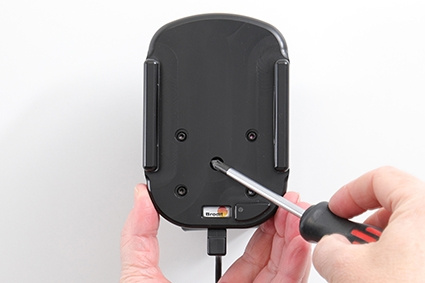

1. Lösen Sie die Schraube in der Mitte des Halters, um die Montageplatte auf der Rückseite zu entfernen.

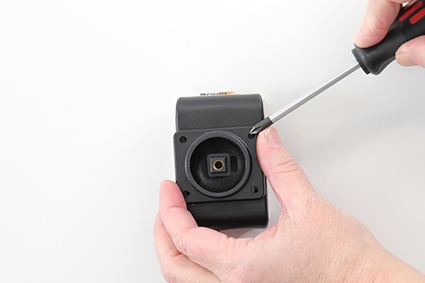

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

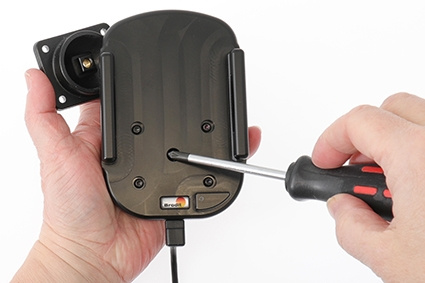

3. Setzen Sie den Halter über die Montageplatte, sodass die Schraube in das Loch des Kugelgelenks passt, und befestigen Sie sie. Ziehen Sie die Schraube so an, dass der Halter fest sitzt, aber noch schwenkbar ist.

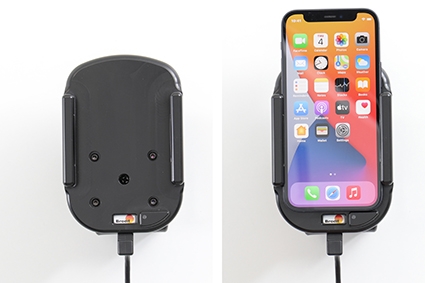

4. Halter montiert und fertig.

WICHTIGER HINWEIS: Um sicherzustellen, dass Ihr Halter im Schnelllademodus funktioniert, sollte das Kabel, das den Halter mit der Stromversorgung verbindet, immer mit dem grünen USB-A-Anschluss an der Stromversorgungseinheit (Ausgang: 1) verbunden werden. Der weiße USB-A-Ladeanschluss (Ausgang: 2) ist als Reserve und kann zum Laden von Sekundärgeräten wie Mobiltelefonen oder Navigationsgeräten verwendet werden. Die USB-Anschlüsse in Fahrzeugen liefern nur eine Ausgangsspannung von 5 V DC, aber das im Lieferumfang enthaltene Qualcomm-Netzteil ist dafür ausgelegt, Ausgänge von 5 V DC / 9 V DC / 12 V DC bereitzustellen, um die Schnelllademodi 7,5W / 10W / 15W zu unterstützen. Es wird nicht empfohlen, den kabellosen Ladehalter direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da so nur 5W Laden möglich ist. Dies ist ein 15W Schnellladehalter. Schnellladen ist geräteabhängig.

Technische Daten
TECHNISCHE DATEN KABELLOSER LADEHALTER:
• Eingangsspannung: 5 V DC | 9V DC | 12 V DC
• Unterstützte Leistungsprofile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7,5W | 10W | 15W
• Übertragungsabstand Tx/Rx: 3 - 4,5 mm
• Wirkungsgrad Übertragung: 70 % +/- 5 %
• Betriebstemperatur: 0° - 40° Celsius
• Lagertemperatur: -20° - +60° Celsius
• Kurzschlussschutz: Auto Recovery
• Überstromschutz: Auto Recovery
• Produktzulassungen: CE-RED | E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHs | WEEE | REACH

TECHNISCHE DATEN NETZTEIL:
• Ausgangsspannung:
• Ausgang 1 USB-A-Port: (empfohlener Port für diesen Halter) Qualcomm 3.0 3,6 – 6,3V ~ 6V/3A | 6,2 – 9V/2A | 9,2 – 12V/1,5A
Nennleistung max. 18 Watt
• Ausgang 2 USB-A-Port: 4,9 ~ 5,25V/2,4A
Nennleistung max. 12 Watt
• Ausgangsspannung: 5V | 9V | 12V (Nennwert) Welligkeit: 300mV Spitze-Spitze bei max
• Eingangsstrom: 3,0A DC max
• Molex 2 Pin Eingang: DC 12--24V/3A, kann bis zu 40V Spitzen vertragen.
(SCHWARZ= Masse/Negativ- | ROT= Schlüsselschaltete 12/24V DC Versorgung+)
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0

SCHLIESSEN SIE IHREN HALTER AN
Verbinden Sie das Typ-C USB-Kabel mit dem Halter. Schieben Sie Ihr Telefon vorsichtig gerade nach unten in den Halter, bis es natürlich am Boden aufliegt. Das kabellose Ladegerät verbindet sich automatisch und beginnt mit dem Laden. Das Telefon kann jederzeit herausgenommen werden, die Ladung stoppt dann automatisch.
Abmessungen: 78 x 117 x 49 mm
Gewicht: 343 g
Volumen: 447 cm3

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine perfekt an Ihre Bedürfnisse angepasste Installation. Ein Teil ist der Gerätehalter, angepasst für genau Ihr Mobiltelefon, Tablet oder anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet – eine spezielle Fahrzeughalterung, die speziell für Ihr Fahrzeugmodell entworfen wurde. ProClip wird ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Auto zu finden: Hier klicken

Passend für
Apple iPhone 12 Mini
