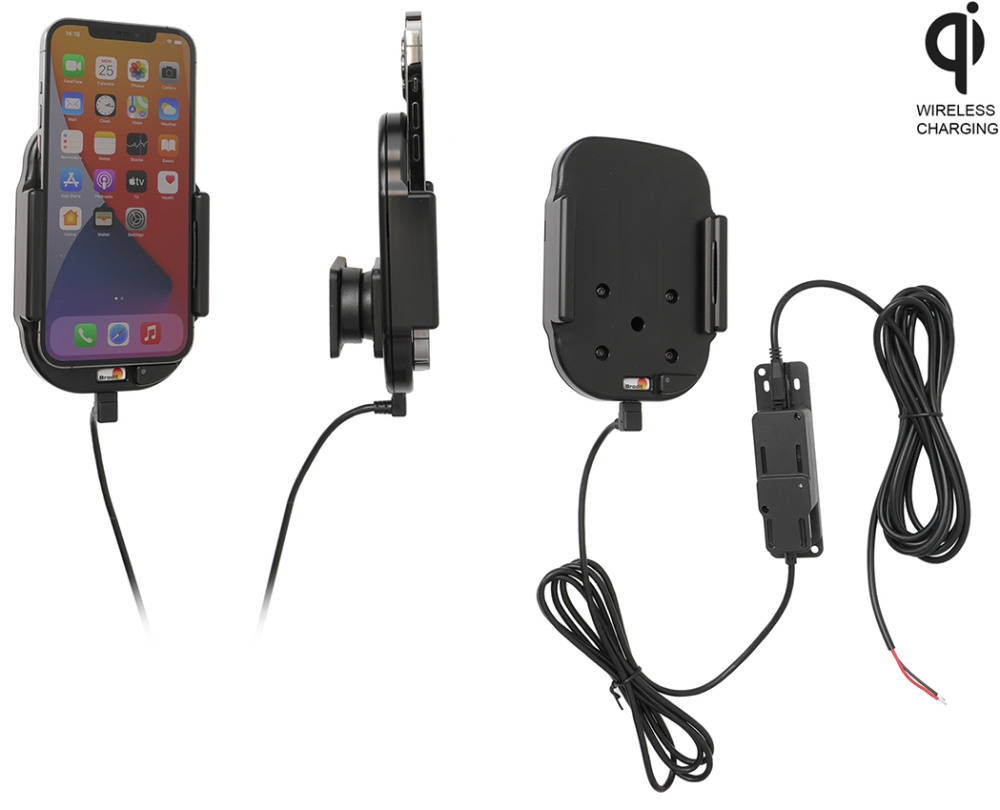

Brodit 719236 - Qi kabellose aktive Halterung für feste Montage. Aktive Halterung, die Ihr Gerät mittels kabelloser Qi-Technologie lädt. Halten Sie Ihren Handy-Akku stets voll und immer im Sicht- und Greifbereich! Praktisch, diskret und bequem. Modellspezifische Passform mit perfektem, festem Halt. Für Geräte ohne Hülle (nicht für Geräte mit Hülle). Qi-zertifiziert. 5 / 7,5 / 10 / 15W kabelloses Laden. LED für den Ladezustand.

Die Halterung wird hinter dem Armaturenbrett angeschlossen, was eine professionelle Montage ohne lose Kabel ermöglicht, die über das Armaturenbrett hängen. Die Ladestation verfügt über zwei USB-A-Ports: QC 3.0A + 2.4A. Um sicherzustellen, dass Ihre Halterung im Schnellladungsmodus funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer an den USB-A-Port (Port 1) der Stromversorgung angeschlossen werden. Der USB-A-Port (Port 2) ist Reserve und kann zum Laden sekundärer Geräte wie Mobiltelefone/Navigationsgeräte verwendet werden. Dies ist ein 15W-Schnellladegerät. Schnelles Laden ist abhängig vom Gerät.

Sie haben vollen Zugriff auf Kamera und alle Tasten, wenn das Gerät in der Halterung sitzt. Es ist einfach, das Gerät in die Halterung zu setzen, damit es geladen wird, und es mit einer Hand herauszunehmen, wenn Sie das Auto verlassen.

Die Halterung ist mit einem Kugelgelenk ausgestattet, so dass Sie den Winkel leicht einstellen können, um den Bildschirm gut zu sehen oder zwischen Hoch- und Querformat zu wechseln. Neigbar um 17° und drehbar um 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS Löchern. Hergestellt aus schwarzem ABS/Acetal Kunststoff. Hergestellt in Schweden. Das Stromkabel an der Halterung ist über eine 2 A Sicherung anzuschließen. Montage durch Fachmann empfohlen. Wird auf der ProClip Montageplattform montiert.


• Brodit Qi aktive kabellose Halterung für feste Montage
• Apple iPhone 12 Pro Max

Lesen Sie die komplette Anleitung sorgfältig durch und schauen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

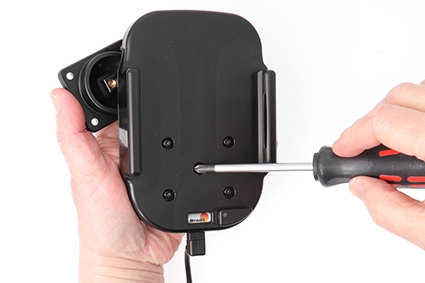

1. Schrauben Sie die Schraube in der Mitte der Halterung locker, um die Montageplatte auf der Rückseite zu entfernen.

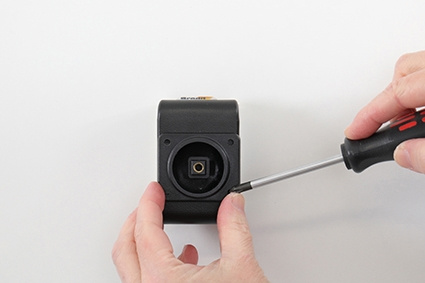

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

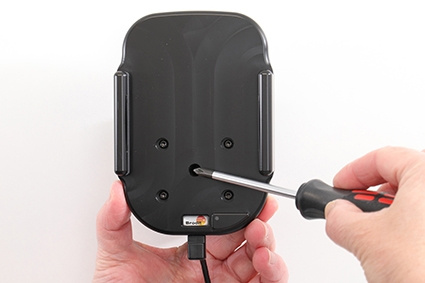

3. Setzen Sie die Halterung auf die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt, und schrauben Sie sie fest. Ziehen Sie die Schraube so fest, dass die Halterung stabil sitzt, aber noch schwenkbar ist.

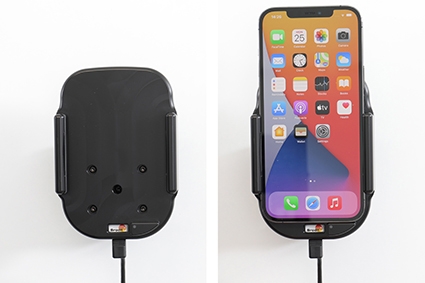

4. Halterung ist montiert.

WICHTIGER HINWEIS: Um sicherzustellen, dass Ihre Halterung im Schnellladungsmodus funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer an den grünen USB-A-Port an der Stromversorgungseinheit (Ausgang: 1) angeschlossen werden. Der weiße USB-A-Ladeport (Ausgang: 2) ist Reserve und kann zum Laden von sekundären Geräten wie Mobiltelefonen oder Navigationsgeräten verwendet werden. Die USB-Ports in Fahrzeugen liefern nur 5 VDC, aber das im Lieferumfang enthaltene Qualcomm-Netzteil ist dafür ausgelegt, 5 VDC / 9 VDC / 12 VDC Ausgänge für die 7,5 W / 10 W / 15 W Schnelllademodi bereitzustellen. Wir empfehlen nicht, die kabellose Ladungshalterung direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da diese nur 5 W Laden liefert. Dies ist eine 15W Schnellladehalterung. Schnelles Laden ist geräteabhängig.

Spezifikationen
TECHNISCHE DATEN KABELLLOSE LADESCHUTZ:
• Eingangsleistung: 5 V DC | 9 V DC | 12 V DC
• Unterstützte Leistungsprofile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7,5W | 10W | 15W
• Übertragungsabstand Tx/Rx: 3 - 4,5mm
• Übertragungseffizienz: 70% +/- 5%
• Betriebstemperatur: 0° - 40° Celsius
• Lagertemperatur: -20° - +60° Celsius
• Kurzschlussschutz: Automatische Wiederherstellung
• Überstromschutz: Automatische Wiederherstellung
• Produktzulassungen: CE-RED | E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHs | WEEE | REACH

TECHNISCHE DATEN NETZTEIL:
• Ausgangsspannung:
• Ausgang 1 USB-A Port: (empfohlener Anschluss für diese Halterung) Qualcomm 3.0 3.6 – 6.3V ~ 6V/3A | 6.2 – 9V/2A | 9.2 – 12V/1.5A
Nennleistung max. 18 Watt
• Ausgang 2 USB-A Port: 4.9 ~ 5.25V/2.4A
Nennleistung max. 12 Watt
• Ausgangsspannung: 5V | 9V | 12V (Nennwert) Welligkeit: 300mV pk-pk max
• Eingangsstrom: 3,0A DC max
• Molex 2-Pin Eingang: DC 12--24V/3A, verträgt 40V Spannungsstöße.
(SCHWARZ= Masse/Negativ | ROT= Zündschaltergesteuerte 12/24V DC Versorgung+)
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0

VERBINDEN SIE IHRE HALTERUNG
Verbinden Sie das USB-C-Kabel mit der Halterung. Schieben Sie Ihr Telefon gerade nach unten in die Halterung, bis es natürlich am Boden anliegt. Das kabellose Laden beginnt automatisch. Sie können Ihr Telefon jederzeit entnehmen und das Laden stoppt automatisch.
Abmessungen: 91 x 130 x 49 mm
Gewicht: 389 g
Volumen: 580 cm3

Brodit ProClip
Brodit's zweiteiliges Montagesystem bietet Ihnen eine Installation, die perfekt zu Ihren Bedürfnissen passt. Ein Teil ist ein Gerätehalter, angepasst an Ihr Mobiltelefon, Tablet oder anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Automodell entwickelt wurde. ProClip wird ohne Schrauben und ohne Beschädigung der Fahrzeuginneneinrichtung montiert. Flexibel, stabil und sicher. Einfacher geht's nicht!

Um einen Halter für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Auto zu finden: Hier klicken

Passend für
Apple iPhone 12 Pro Max
