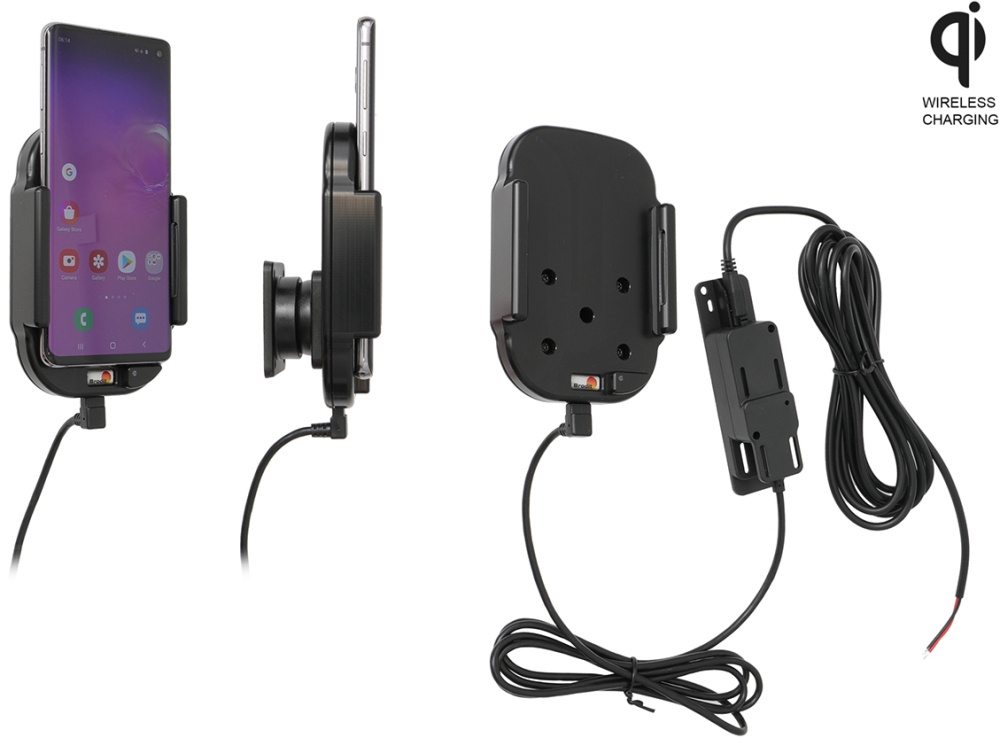

Brodit 719115 - Qi kabelloser aktiver Halter für feste Installation. Aktiver Halter, der Ihr Gerät über drahtlose Qi-Technologie lädt. Halten Sie Ihren Handy-Akku immer voll geladen, immer in Sicht- und Reichweite! Praktisch, diskret und bequem. Modell-spezifische Passform mit perfektem, festem Halt. Für Geräte ohne Hülle (nicht für Geräte mit Hülle geeignet). Qi-zertifiziert. 5 / 7,5 / 10 / 15W kabelloses Laden. LED-Ladestatusanzeige.

Der Halter wird hinter dem Armaturenbrett angeschlossen, was eine professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Die Ladestation verfügt über zwei USB-A Anschlüsse: QC 3.0A + 2.4A. Um sicherzustellen, dass Ihr Halter im Schnellladebetrieb funktioniert, sollte das Kabel, das den Halter mit der Stromversorgung verbindet, immer an den (Port 1) USB-A Anschluss der Stromversorgungseinheit angeschlossen werden. (Port 2) USB-A Anschluss ist ein Reserveanschluss und kann zum Laden sekundärer Geräte wie Mobiltelefone/Navigationsgeräte verwendet werden. Dies ist ein 15W Schnellladegerät. Schnellladen ist geräteabhängig.

Sie haben vollen Zugriff auf Kamera und alle Tasten, wenn das Gerät im Halter sitzt. Es ist einfach, das Gerät in den Halter einzusetzen, sodass es mit dem Laden verbindet, und es mit einer Hand zu entnehmen, wenn Sie das Auto verlassen.

Der Halter ist mit einem Kugelgelenk ausgestattet, so dass Sie den Winkel leicht einstellen können, um gut auf den Bildschirm zu sehen oder zwischen Hoch- und Querformat zu wechseln. Neigbar um 17° und drehbar um 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS-Löchern. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Das Stromkabel am Halter muss über eine 2 A Sicherung angeschlossen werden. Montage sollte von einem Fachmann durchgeführt werden. Wird auf der ProClip Montageplattform montiert.


• Brodit Qi kabelloser aktiver Halter für feste Installation
• Samsung Galaxy S10

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

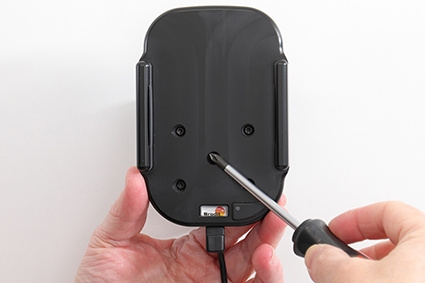

1. Lösen Sie die Schraube in der Mitte des Halters, damit Sie die Montageplatte auf der Rückseite entfernen können.

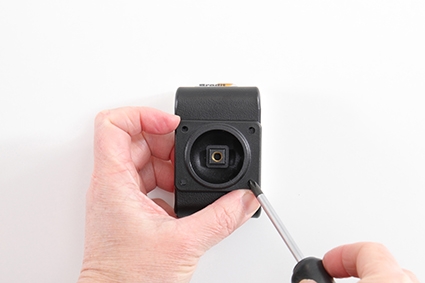

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

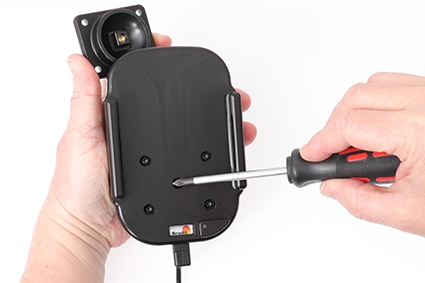

3. Setzen Sie den Halter über die Montageplatte, so dass die Schraube in das Kugelgelenk passt, und schrauben Sie sie fest. Ziehen Sie die Schraube so an, dass der Halter fest sitzt, sich aber noch neigen lässt.

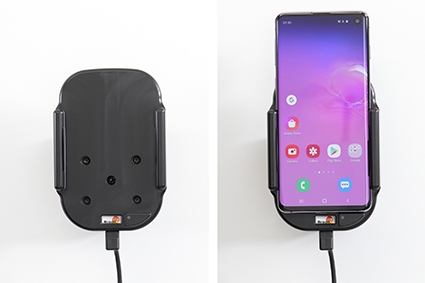

4. Der Halter ist fertig montiert.

WICHTIGER HINWEIS: Um sicherzustellen, dass Ihr Halter im Schnelllademodus funktioniert, sollte das Kabel, das den Halter mit der Stromversorgung verbindet, immer an den grünen USB-A Anschluss der Stromversorgungseinheit (Ausgang: 1) angeschlossen werden. Der weiße USB-A Ladeanschluss (Ausgang: 2) ist Ersatz und kann zum Laden von sekundären Geräten wie Mobiltelefonen/Navigationsgeräten verwendet werden. Die USB-Anschlüsse in Fahrzeugen liefern nur eine 5 V DC Ausgangsspannung, aber das mitgelieferte Qualcomm-Netzteil ist so ausgelegt, dass es 5 V DC / 9 V DC / 12 V DC Ausgänge zur Unterstützung der 7,5 W / 10 W / 15 W Schnelllademodi bereitstellt. Wir empfehlen nicht, den kabellosen Ladehalter direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da diese nur 5 W Ladeleistung bietet. Dies ist ein 15 W Schnellladehalter. Schnellladen ist geräteabhängig.

Spezifikationen
TECHNISCHE DATEN DES KABELLOSEN LADEHALTERS:
• Betriebsspannung: 5 V DC | 9 V DC | 12 V DC
• Unterstützte Leistungsprofile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7,5W | 10W | 15W
• Tx/Rx Übertragungsabstand: 3 - 4,5 mm
• Übertragungseffizienz: 70% +/- 5%
• Betriebstemperatur: 0° - 40° Celsius
• Lagertemperatur: -20° - +60° Celsius
• Kurzschlussschutz: automatische Wiederherstellung
• Überstromschutz: automatische Wiederherstellung
• Produktzulassungen: CE-RED | E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHs | WEEE | REACH

TECHNISCHE DATEN NETZTEIL:
• Ausgangsspannung:
• Ausgang 1 USB-A Port (empfohlener Port für diesen Halter): Qualcomm 3.0 3,6 – 6,3 V ~ 6V/3A | 6,2 – 9V/2A | 9,2 – 12V/1,5A
Nennleistung max. 18 Watt
• Ausgang 2 USB-A Port: 4,9 ~ 5,25V/2,4A
Nennleistung max. 12 Watt
• Ausgangsspannung: 5V | 9V | 12V (Nennwert) RIPPLES: 300mV Spitzen-Spitze bei max. Last
• Eingangsstrom: max. 3,0 A DC
• Molex 2-poliger Eingang: DC 12--24V/3A, verträgt Spannungsspitzen bis 40V.
(SCHWARZ= Masse/Minus- | ROT= Schlüssel-geschaltete 12/24V DC Versorgung +)
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0

VERBINDEN SIE IHREN HALTER
Verbinden Sie das USB-C-Kabel mit dem Halter. Schieben Sie Ihr Telefon vorsichtig gerade nach unten in den Halter, bis es natürlich am unteren Rand anliegt. Das drahtlose Ladegerät verbindet sich automatisch und beginnt mit dem Laden. Ihr Telefon kann jederzeit entfernt werden und dann stoppt das Laden automatisch.
Abmessungen: 83 x 122 x 49 mm
Gewicht: 360 g
Volumen: 496 cm3

Brodit ProClip
Brodit's zweiteilige Montagelösung bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Gerätehalter, der genau auf Ihr Mobiltelefon, Tablet oder ein anderes tragbares Gerät zugeschnitten ist. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Fahrzeugmodell entwickelt wurde. ProClip wird ohne Schrauben montiert und beschädigt das Fahrzeuginterieur nicht. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um einen Halter für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Samsung Galaxy S10
