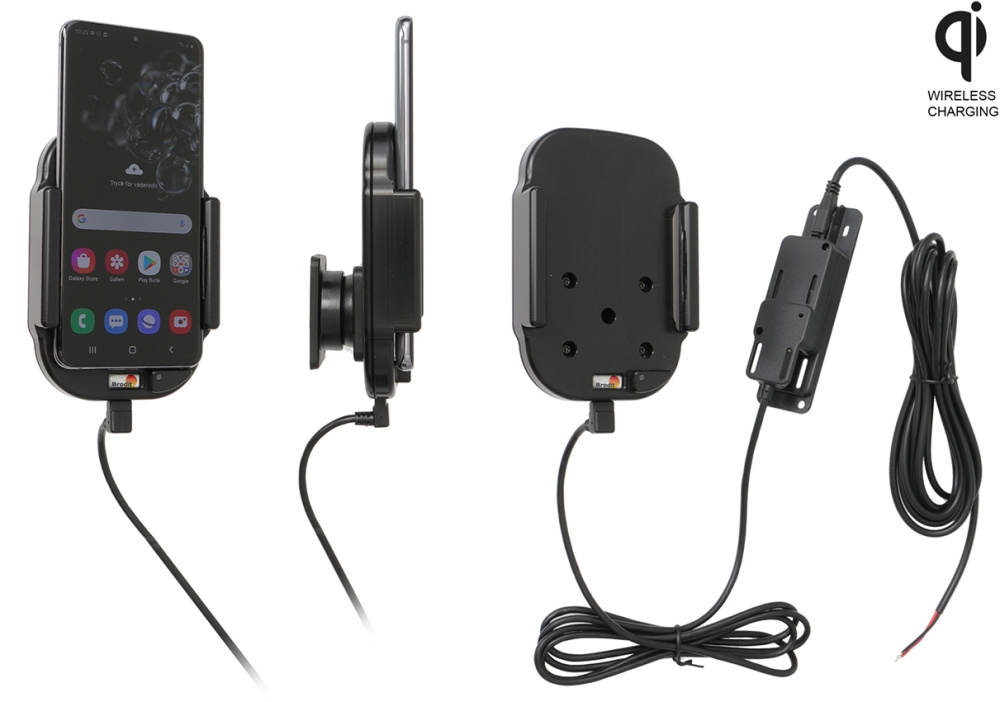

Brodit 719190 - Qi kabellose aktive Halterung zur festen Installation. Aktive Halterung, die Ihr Gerät über die kabellose Qi-Technologie auflädt. Halten Sie Ihren Handy-Akku immer vollgeladen, immer in Sicht- und Reichweite! Praktisch, diskret und bequem. Modellspezifische Passform mit perfektem, festem Griff. Wird für Geräte ohne Hülle verwendet (nicht für Geräte mit Hülle). Qi zertifiziert. 5 / 7,5 / 10 / 15W kabelloses Laden. LED-Ladestatusanzeige.

Die Halterung wird hinter dem Armaturenbrett angeschlossen, was eine professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Das Ladegerät verfügt über zwei USB-A-Anschlüsse: QC 3.0A + 2.4A. Um sicherzustellen, dass Ihre Halterung im Schnellladebetrieb funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer an den USB-A-Anschluss (Port 1) der Stromversorgungseinheit angeschlossen werden. Der USB-A-Anschluss (Port 2) dient als Reserve und kann zum Laden sekundärer Geräte wie Handys / Navigationsgeräte verwendet werden. Dies ist ein 15W Schnellladegerät. Schnelles Laden ist geräteabhängig.

Sie haben vollen Zugang zur Kamera und allen Tasten, wenn das Gerät in der Halterung sitzt. Es ist einfach, das Gerät in die Halterung einzusetzen, sodass es geladen wird, und es mit einem Einhandgriff mitzunehmen, wenn Sie das Auto verlassen.

Die Halterung ist mit einem Kugelgelenk ausgestattet, sodass Sie den Winkel leicht einstellen können, um den Bildschirm gut zu sehen oder zwischen Hoch- und Querformat zu wechseln. Schwenkbar um 17° und drehbar um 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS-Löchern. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Das Stromkabel der Halterung muss über eine 2 A Sicherung angeschlossen werden. Sollte von einem Fachmann montiert werden. Wird auf der ProClip Montageplattform montiert.


• Brodit Qi kabellose aktive Halterung zur festen Installation
• Samsung Galaxy S20 4G, 5G (SM-G981B/SM-G981F)

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

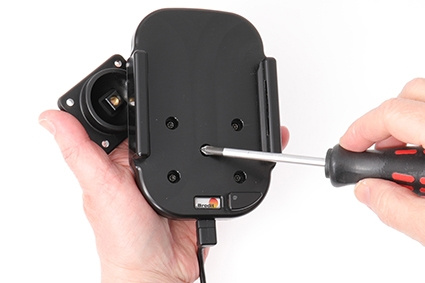

1. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.
2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest.

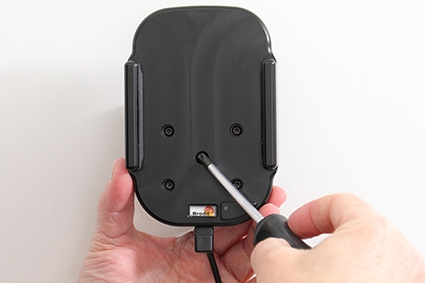

3. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt, und schrauben Sie sie fest. Ziehen Sie die Schraube so fest, dass die Halterung fest sitzt, aber dennoch kippbar ist.

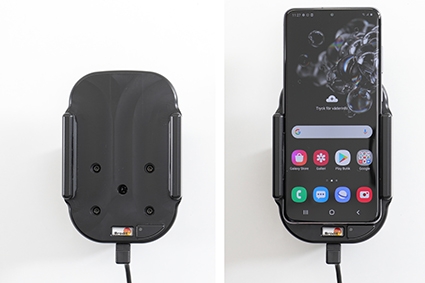

4. Die Halterung ist fertig montiert.

WICHTIGER HINWEIS: Um sicherzustellen, dass Ihre Halterung in Schnelllademodi funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer an den grünen USB-A-Anschluss an der Stromversorgungseinheit (Ausgang: 1) angeschlossen werden. Der weiße USB-A-Ladeanschluss (Ausgang: 2) ist reserviert und kann zum Laden sekundärer Geräte wie Mobiltelefone / Navigationsgeräte verwendet werden. Die USB-Anschlüsse in Fahrzeugen liefern nur eine Ausgangsspannung von 5 V DC, aber das enthaltene Qualcomm-Netzteil ist so ausgelegt, dass es 5 V DC / 9 V DC / 12 V DC-Ausgänge zur Unterstützung der 7,5W / 10W / 15W Schnellladestufen bereitstellt. Wir empfehlen nicht, die kabellose Ladestation direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da sie nur 5W Ladeleistung liefern würde. Dies ist eine 15W Schnellladestation. Schnellladen ist geräteabhängig.

Technische Spezifikationen
TECHNISCHE DATEN KABELLLOSES LADEN HALTERUNG:
• Eingangsspannung: 5 V DC | 9 V DC | 12 V DC
• Unterstützte Leistungsprofile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7,5W | 10W | 15W
• Tx/Rx Übertragungsabstand: 3 - 4,5 mm
• Übertragungseffizienz: 70% +/- 5%
• Betriebstemperatur: 0° - 40° Celsius
• Lagertemperatur: -20° - +60° Celsius
• Kurzschlussschutz: Automatische Wiederherstellung
• Überstromschutz: Automatische Wiederherstellung
• Produktsicherheitszertifizierungen: CE-RED | E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHs | WEEE | REACH

TECHNISCHE DATEN NETZTEIL:
• Ausgangsspannung:
• Ausgang 1 USB-A Port (empfohlener Anschluss für diese Halterung): Qualcomm 3.0 3,6 – 6,3V ~ 6V/3A | 6,2 – 9V/2A | 9,2 – 12V/1,5A
Nennleistung max. 18 Watt
• Ausgang 2 USB-A Port: 4,9 ~ 5,25V/2,4A
Nennleistung max. 12 Watt
• Ausgangsspannung: 5V | 9V | 12V (Nennwert) WELLENSPANNE: 300mV pk-pk bei max.
• Eingangsstrom: max. 3,0A DC
• Molex 2-Pin-Eingang: DC 12–24V/3A, kann 40V-Spitzen aushalten.
(SCHWARZ = Masse/Negativ | ROT = Zündgeschaltete 12/24V DC Versorgung+)
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0

ANSCHLUSS IHRES HALTERS
Verbinden Sie das USB-C-Kabel mit der Halterung. Schieben Sie Ihr Telefon vorsichtig gerade nach unten in die Halterung, bis es natürlich am Boden aufliegt. Das kabellose Ladegerät verbindet sich automatisch und beginnt mit dem Laden. Ihr Telefon kann jederzeit entnommen werden, dann stoppt das Laden automatisch.
Abmessungen: 83 x 121 x 49 mm
Gewicht: 363 g
Volumen: 492 cm3

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine perfekt auf Ihre Bedürfnisse zugeschnittene Installation. Ein Teil ist ein Gerätehalter, maßgeschneidert für Ihr Mobiltelefon, Tablet oder ein anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet – eine Montagehalterung, die speziell für das Modell Ihres Autos entworfen wurde. Der ProClip wird komplett ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halter für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Auto zu finden: Hier klicken

Passt für
Samsung Galaxy S20 4G, 5G (SM-G981B/SM-G981F)
