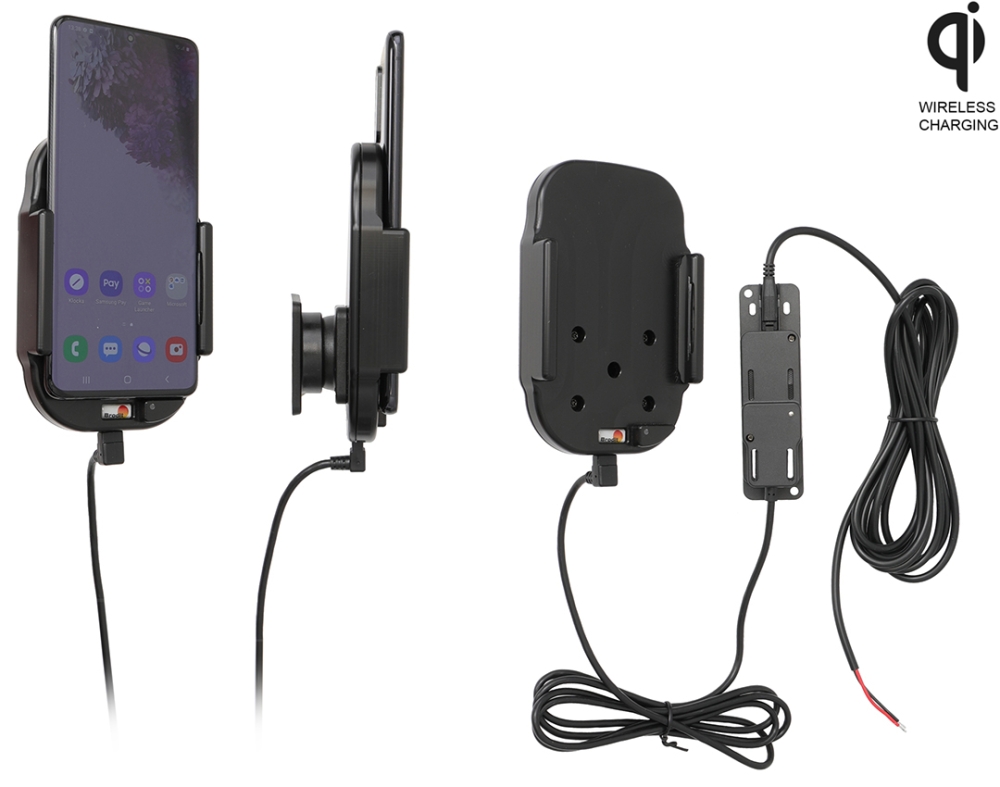

Brodit 719191 - Qi drahtloser aktiver Halter zur festen Installation. Aktiver Halter, der Ihr Gerät über die drahtlose Qi-Technologie lädt. Halten Sie Ihren Handy-Akku immer vollgeladen, stets im Sicht- und Reichweite! Praktisch, diskret und bequem. Modell-spezifische Passform mit perfektem, festem Griff. Für Geräte ohne Hülle (nicht für Geräte mit Hülle). Qi zertifiziert. 5 / 7.5 / 10 / 15W drahtloses Laden. LED für Ladeanzeige.

Der Halter wird hinter dem Armaturenbrett angeschlossen, was eine professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Das Ladegerät verfügt über zwei USB-A-Ports: QC 3.0A + 2.4A. Um sicherzustellen, dass Ihr Halter im Schnelllade-Modus funktioniert, sollte das Kabel, das den Halter mit dem Netzteil verbindet, immer mit dem (Port 1) USB-A-Port am Netzteil verbunden sein. Der (Port 2) USB-A-Port ist Reserve und kann zum Laden von sekundären Geräten wie Handys/Navigationsgeräten verwendet werden. Dies ist ein 15W Schnellladegerät. Schnellladen ist geräteabhängig.

Sie haben vollen Zugriff auf Kamera und alle Tasten, wenn das Gerät im Halter sitzt. Es ist einfach, das Gerät in den Halter zu setzen, sodass es die Ladung verbindet, und es mit einem Griff zu nehmen, wenn Sie das Auto verlassen.

Der Halter ist mit einem Kugelgelenk ausgestattet, sodass Sie den Winkel leicht einstellen können, um den Bildschirm gut sehen zu können oder zwischen Hoch- und Querformat zu wechseln. Neigbar um 17° und drehbar um 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS-Bohrungen. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Das Stromkabel am Halter sollte über eine 2 A Sicherung angeschlossen werden. Montage durch Fachmann empfohlen. Wird auf der ProClip-Montageplattform montiert.


• Brodit Qi drahtloser aktiver Halter zur festen Installation
• Samsung Galaxy S20 Plus 5G (SM-G986B/SM-G986F)

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

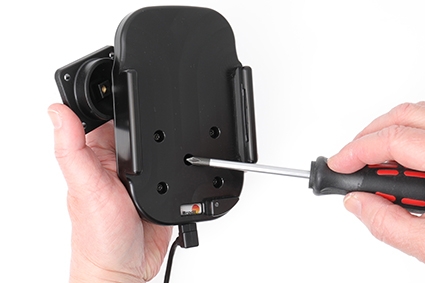

1. Lösen Sie die Schraube in der Mitte des Halters, um die Montageplatte auf der Rückseite zu entfernen.

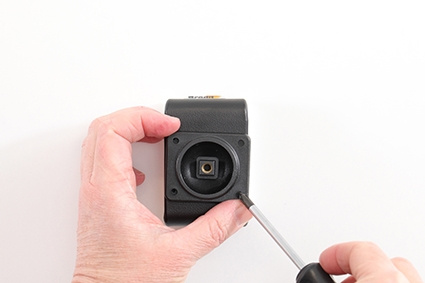

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest.

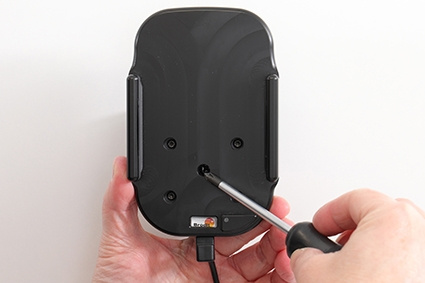

3. Platzieren Sie den Halter über der Montageplatte, sodass die Schraube in das Loch des Kugelgelenks passt, und befestigen Sie sie. Ziehen Sie die Schraube so fest an, dass der Halter fest sitzt, aber noch verstellbar ist.

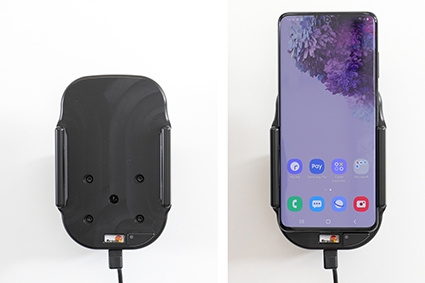

4. Halter ist fertig montiert.

WICHTIGER HINWEIS: Um sicherzustellen, dass Ihr Halter in Schnelllademodi funktioniert, sollte das Kabel, das den Halter mit der Stromversorgung verbindet, stets mit dem grünen USB-A-Port am Netzteil (Ausgang: 1) verbunden sein. Der weiße USB-A-Ladeport (Ausgang: 2) ist reserviert und kann verwendet werden, um sekundäre Geräte wie Mobiltelefone/Navigationsgeräte zu laden. Die USB-Anschlüsse in Fahrzeugen liefern nur 5 V DC Leistung, aber das mitgelieferte Qualcomm-Netzteil ist so ausgelegt, dass es 5 V DC / 9 V DC / 12V DC Ausgänge zur Unterstützung der Schnelllade-Modi 7,5W / 10W / 15W bereitstellt. Wir empfehlen nicht, den kabellosen Ladehalter direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da diese nur 5W Ladung liefert. Dies ist ein 15W Schnellladehalter. Schnellladen ist geräteabhängig.

Spezifikationen
TECHNISCHE SPEZIFIKATIONEN DES DRAHTLOSEN LADEHALTERS:
• Eingangsleistungsspannung: 5 V DC | 9V DC | 12 V DC
• Unterstützte Leistungsprofile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7.5W | 10W | 15W
• Tx/Rx Übertragungsabstand: 3 - 4,5mm
• Übertragungseffizienz: 70% +/- 5%
• Betriebstemperatur: 0° - 40° Grad Celsius
• Lagerungstemperatur: -20° - +60° Grad Celsius
• Kurzschlussschutz: Automatische Wiederherstellung
• Überstromschutz: Automatische Wiederherstellung
• Produktzulassungen: CE-RED | E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHs | WEEE | REACH

TECHNISCHE SPEZIFIKATIONEN DES NETZTEILS:
• Ausgangsspannung:
• Ausgang 1 USB-A Port: (empfohlener Port für diesen Halter) Qualcomm 3.0 3,6 – 6,3V ~ 6V/3A | 6,2 – 9V/2A | 9,2 – 12V/1,5A
Nennleistung max. 18 Watt
• Ausgang 2 USB-A Port: 4,9 ~ 5,25V/2,4A
Nennleistung max. 12 Watt
• Ausgangsspannung: 5V | 9V | 12V (Nennwert) WELLENFORM: 300mV pk-pk bei Maximalbelastung
• Eingangsstrom: max 3,0A DC
• Molex 2 Pin Eingang: DC 12--24V/3A, kann 40V Überspannungen vertragen.
(SCHWARZ= Masse/Negativ- | ROT= Zündschalter 12/24V DC Versorgung+)
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Schnellladung 3.0

VERBINDEN SIE IHREN HALTER
Verbinden Sie das USB-C-Kabel mit dem Halter. Schieben Sie Ihr Telefon vorsichtig gerade nach unten in den Halter, bis es natürlich am Boden anliegt. Das kabellose Ladegerät verbindet sich automatisch und beginnt mit dem Laden. Ihr Telefon kann jederzeit herausgenommen werden, dann stoppt das Laden automatisch.
Abmessungen: 85 x 130 x 49 mm
Gewicht: 375 g
Volumen: 541 cm3

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Ein Teil ist ein Gerätehalter, der genau für Ihr Mobiltelefon, Tablet oder anderes Handgerät angepasst ist. Zusammen mit diesem wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Fahrzeugmodell entwickelt wurde. Der ProClip wird komplett ohne Schrauben und ohne Beschädigung des Fahrzeuginterieurs montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halter für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Fahrzeug zu finden: Hier klicken

Passt für
Samsung Galaxy S20 Plus 5G (SM-G986B/SM-G986F)
