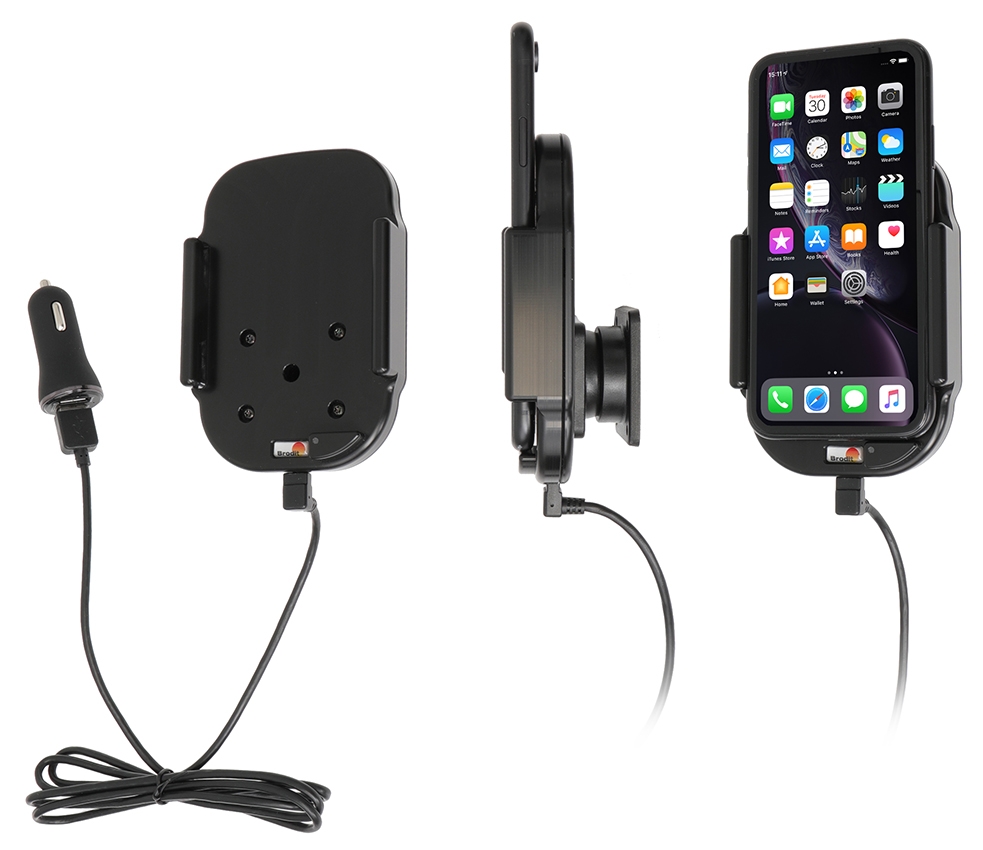

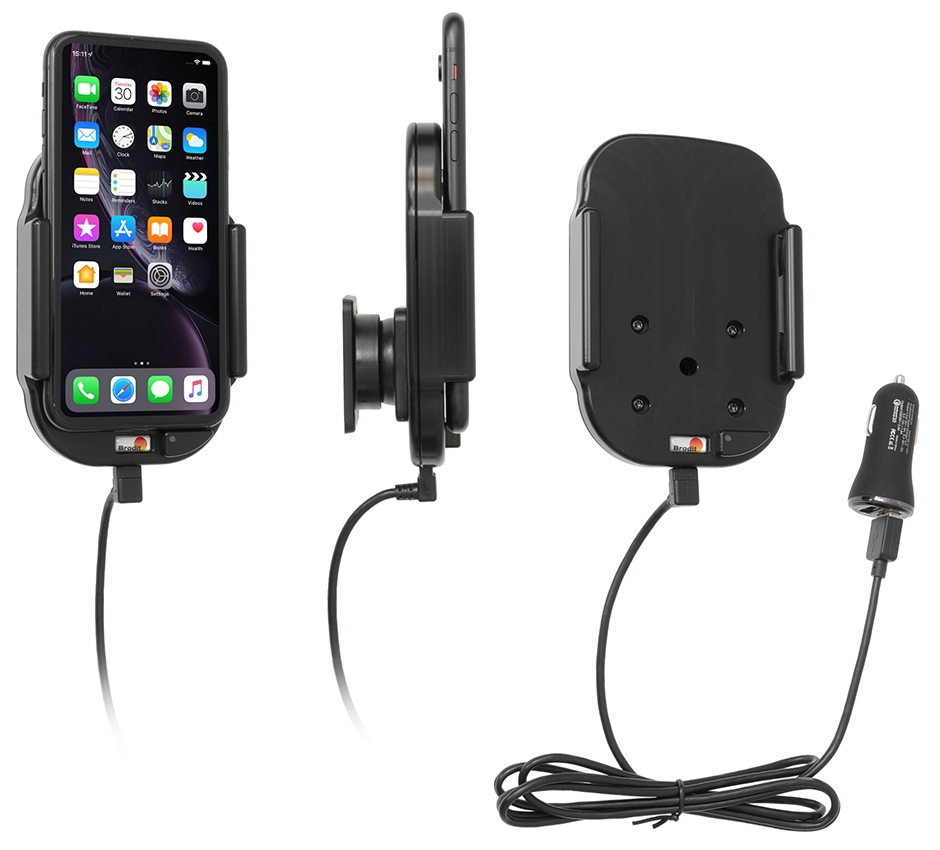

Brodit 718090 – Qi kabellose aktive Handyhalterung mit Autoladegerät. Mit USB-A-Kabel + Autoladegerät mit 2 USB-A-Anschlüssen: QC 3.0A + 2.4A. Mit Kugelgelenk. 12/24 Volt. 5/7,5/10/15W kabelloses Laden. Für Gerät ohne Hülle. Aktive Halterung, die Ihr Gerät mittels kabelloser Qi-Technologie lädt. Halten Sie Ihren Handy-Akku immer voll und in Sicht- und Reichweite! Praktisch, unauffällig und bequem. Modellspezifische Passform mit perfektem, sicherem Halt. Für Geräte ohne Hülle (nicht für Geräte mit Hülle). Qi-zertifiziert. Kabelloses Laden 5 / 7,5 / 10 / 15W. LED für Ladezustand.

Mit USB-A-Kabel und Autoladegerät zum Anschluss an den 12/24V-Anschluss des Fahrzeugs. Das Autoladegerät verfügt über zwei USB-A-Anschlüsse: QC 3.0A + 2.4A. Um sicherzustellen, dass Ihre Halterung im Schnelllademodus funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer an den grünen USB-A-Anschluss (Port 1) an der Stromversorgungseinheit angeschlossen werden. (Port 2) der weiße USB-A-Anschluss ist reserviert und kann zum Laden von sekundären Geräten wie Mobiltelefonen/Navigationsgeräten verwendet werden. Dies ist ein 15W Schnellladegerät. Schnellladen ist geräteabhängig.

Sie haben vollen Zugriff auf Kamera und alle Tasten, wenn das Gerät in der Halterung sitzt. Es ist einfach, das Gerät in die Halterung zu setzen, damit die Verbindung zum Laden hergestellt wird, und es mit einem Griff aus dem Auto zu nehmen.

Die Halterung ist mit einem Kugelgelenk ausgestattet, sodass Sie den Winkel einfach einstellen können, um den Bildschirm gut zu sehen oder zwischen Hoch- und Querformat zu wechseln. Neigbar um 17° und drehbar um 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS-Löchern. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Montiert auf ProClip-Montageplattform.

• Brodit Qi kabellose aktive Handyhalterung mit Autoladegerät
• Apple iPhone 11

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder vor der Montage genau an.

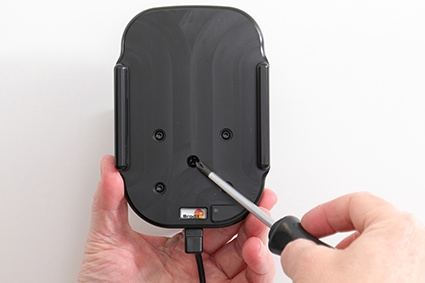

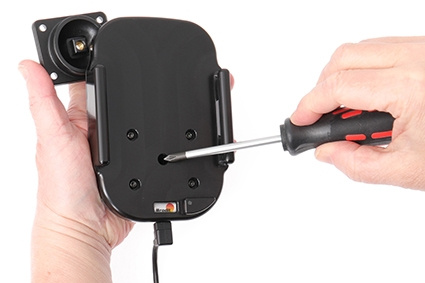

1. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.

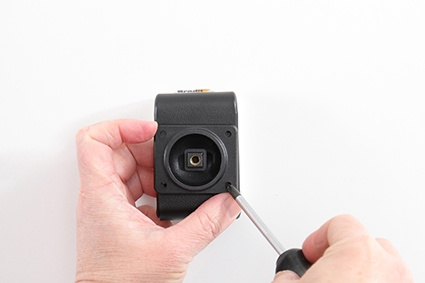

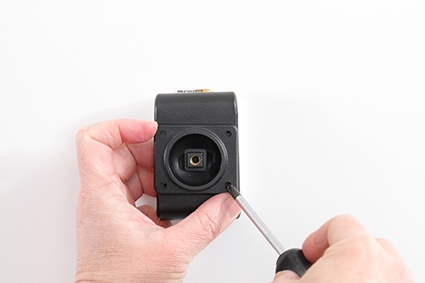

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie sie mit den mitgelieferten Schrauben.
3. Setzen Sie die Halterung über die Montageplatte, sodass die Schraube in das Loch des Kugelgelenks passt, und schrauben Sie sie fest. Ziehen Sie die Schraube fest, sodass die Halterung fest sitzt, aber dennoch schwenkbar bleibt.

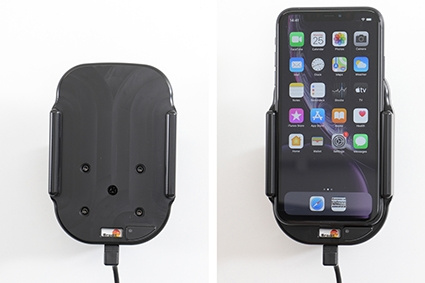

4. Halterung ist fertig montiert.

WICHTIGER HINWEIS: Um sicherzustellen, dass Ihre Halterung im Schnelllademodus funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer mit dem grünen USB-A-Anschluss der Stromversorgungseinheit (Ausgang: 1) verbunden werden. Der weiße USB-A-Ladeanschluss (Ausgang: 2) ist als Reserve gedacht und kann verwendet werden, um sekundäre Geräte wie Mobiltelefone/Navigationsgeräte zu laden. Die USB-Anschlüsse in Fahrzeugen liefern nur 5 V DC, aber das mitgelieferte Qualcomm-Netzteil ist dafür ausgelegt, 5 V DC / 9 V DC / 12 V DC auszugeben, um die Schnelllademodi 7,5W / 10W / 15W zu unterstützen. Wir empfehlen nicht, die kabellose Ladehalterung direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da diese nur 5W Laden ermöglicht. Dies ist eine Schnellladehalterung mit 15W. Schnellladen ist geräteabhängig.

Brodit ProClip
Das zweiteilige Montagesystem von Brodit bietet Ihnen eine perfekt auf Ihre Bedürfnisse zugeschnittene Installation. Ein Teil ist eine Halterung, die genau an Ihr Mobiltelefon, Tablet oder anderes Handgerät angepasst ist. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Automodell entwickelt wurde. ProClip wird komplett ohne Schrauben montiert und beschädigt nicht die Innenausstattung Ihres Fahrzeugs. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um eine Halterung für Ihr Gerät zu finden: Hier klicken
Um die Halterung für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Apple iPhone 11

Spezifikationen
TECHNISCHE SPEZIFIKATIONEN KABELLOSE HALTERUNG:
• Versorgungsspannung: 5 V DC | 9 V DC | 12 V DC
• Unterstützte Power-Profile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7,5W | 10W | 15W
• Tx/Rx Übertragungsabstand: 3 - 4,5 mm
• Übertragungseffizienz: 70% +/- 5%
• Betriebstemperatur: 0° - 40° Celsius
• Lagertemperatur: -20° - +60° Celsius
• Kurzschlussschutz: Automatische Wiederherstellung
• Überstromschutz: Automatische Wiederherstellung
• Produktzulassungen: CE-RED | E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHs | WEEE | REACH

TECHNISCHE DATEN NETZTEIL:
• Ausgangsspannung:
• Grüner USB-A-Anschluss: (empfohlener Anschluss für diesen Halter) Qualcomm 3.0 3,6 – 6,3V ~ 6V/3A | 6,2 – 9V/2A | 9,2 – 12V/1,5A
Nennleistung max. 18 Watt
• Weißer USB-A-Anschluss: 4,9 ~ 5,25V/2,4A
Nennleistung max. 12 Watt
• Ausgangsspannung: 5V | 9V | 12V (Nominal) RIPPLe: 300mV pk-pk bei max.
• Eingangsspannungsbereich: DC 12--24V DC, kann 40V-Spitzen aushalten
• Eingangsstrom: max. 3.0A DC
• DC-DC-Wirkungsgrad: über 86% typisch
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0

ANSCHLUSS IHRES HALTERS
Verbinden Sie das USB-Typ-C-Kabel mit dem Halter. Schieben Sie Ihr Telefon vorsichtig gerade nach unten in den Halter, bis es natürlich am Boden ankommt. Das kabellose Ladegerät verbindet sich automatisch und beginnt mit dem Laden. Ihr Telefon kann jederzeit während des Ladevorgangs herausgenommen werden. Beim Herausnehmen des Telefons wird das Laden automatisch gestoppt.
