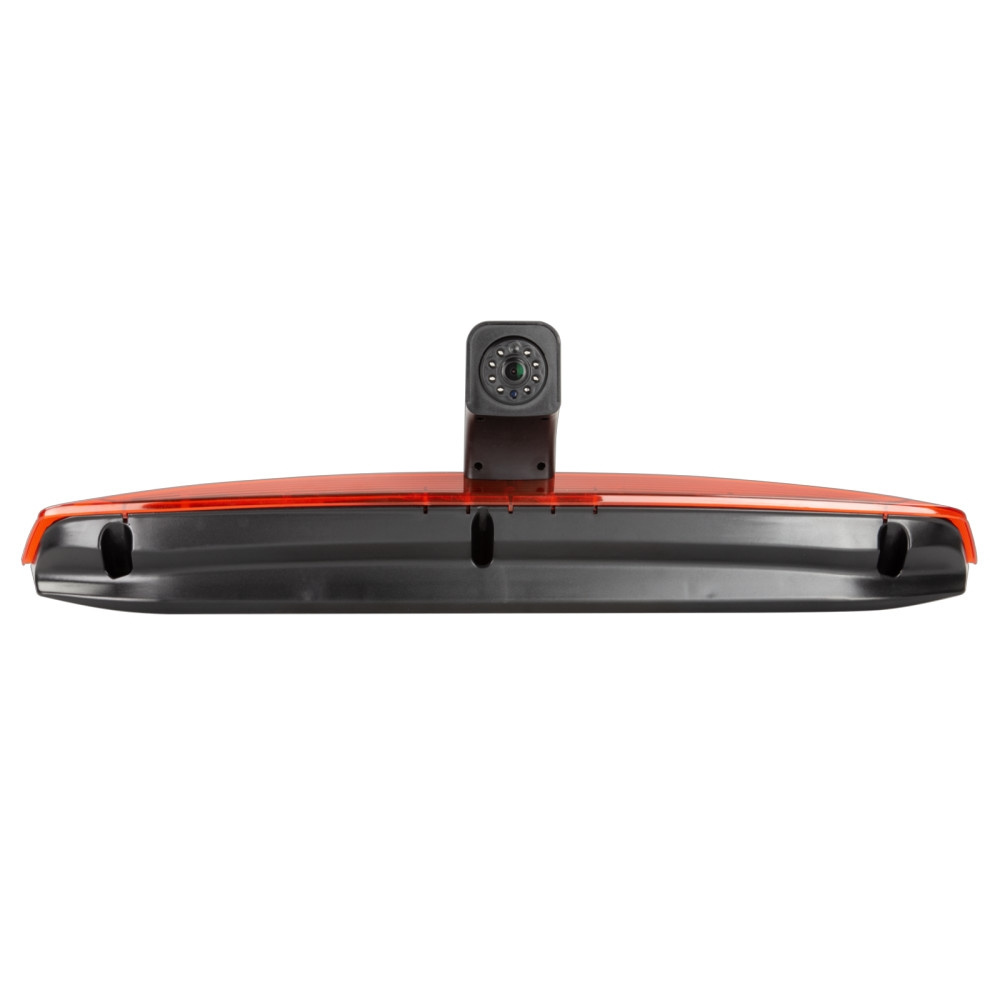

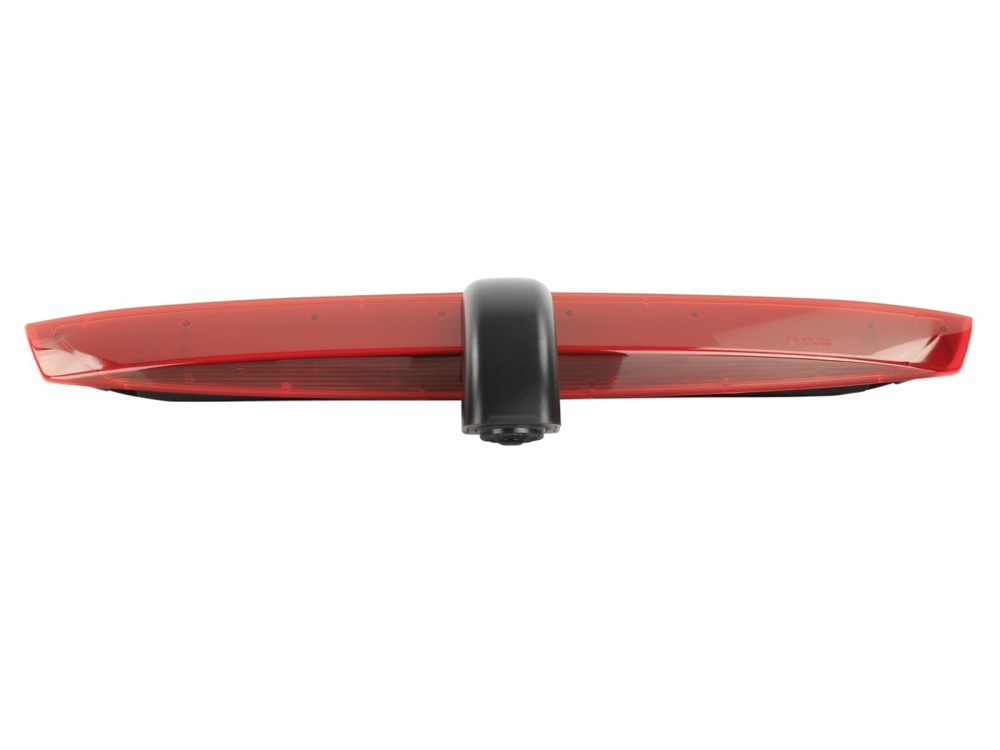

ACV 771000-6074 ist eine Rückfahrkamera für Mercedes Benz Vito (W447) mit Doppeltüren hinten, hergestellt zwischen 06/2014 und 2023. Das Produkt ist dafür konzipiert, das originale dritte Bremslicht zu ersetzen und bietet Hilfslinien sowie einen verstellbaren Blickwinkel.

Geeignet für Dauerbetrieb.
Justieren Sie den Blickwinkel und die Ausrichtung der Kamera vor Ort mit einem Testmonitor vor der Installation.
Betriebsspannung: +12V.

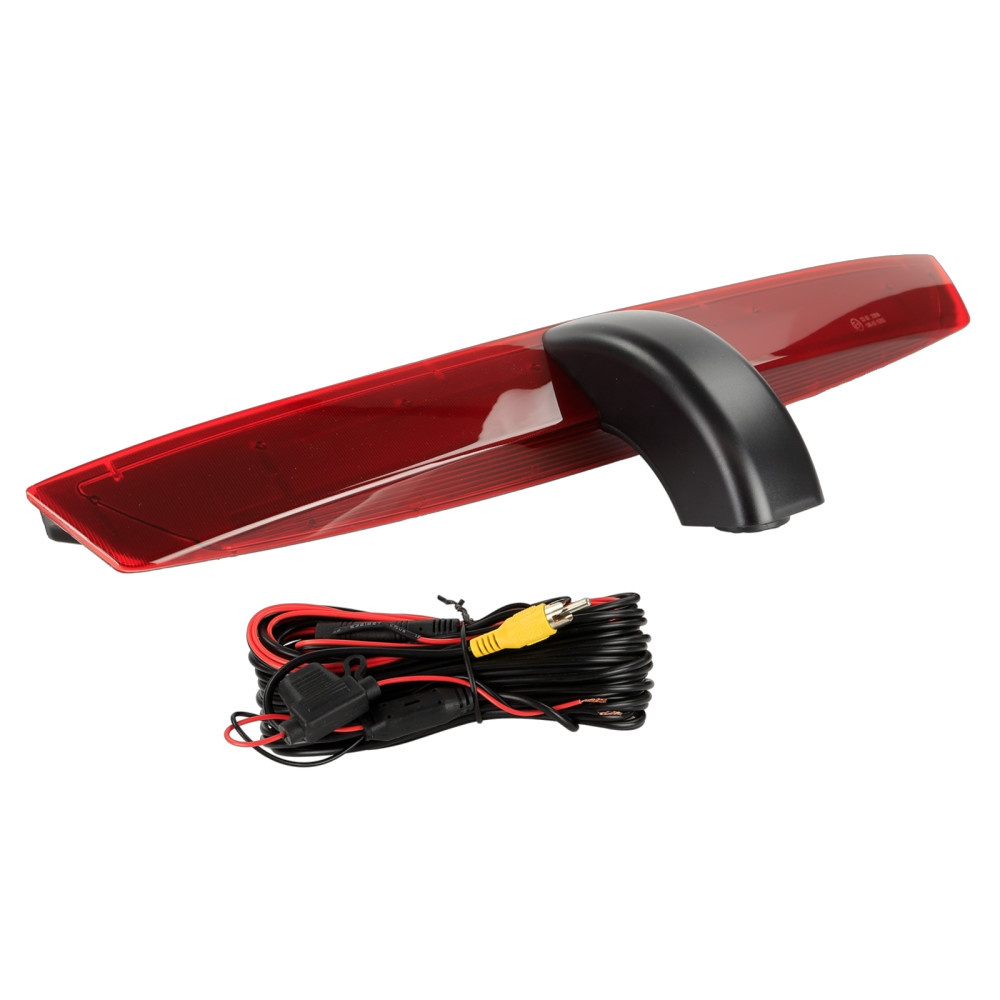

Inklusive 1 m Anschlussleitung mit 4-poligem ACV-Systemstecker.
IP68-zertifiziert, um raue Wetterbedingungen zu widerstehen.

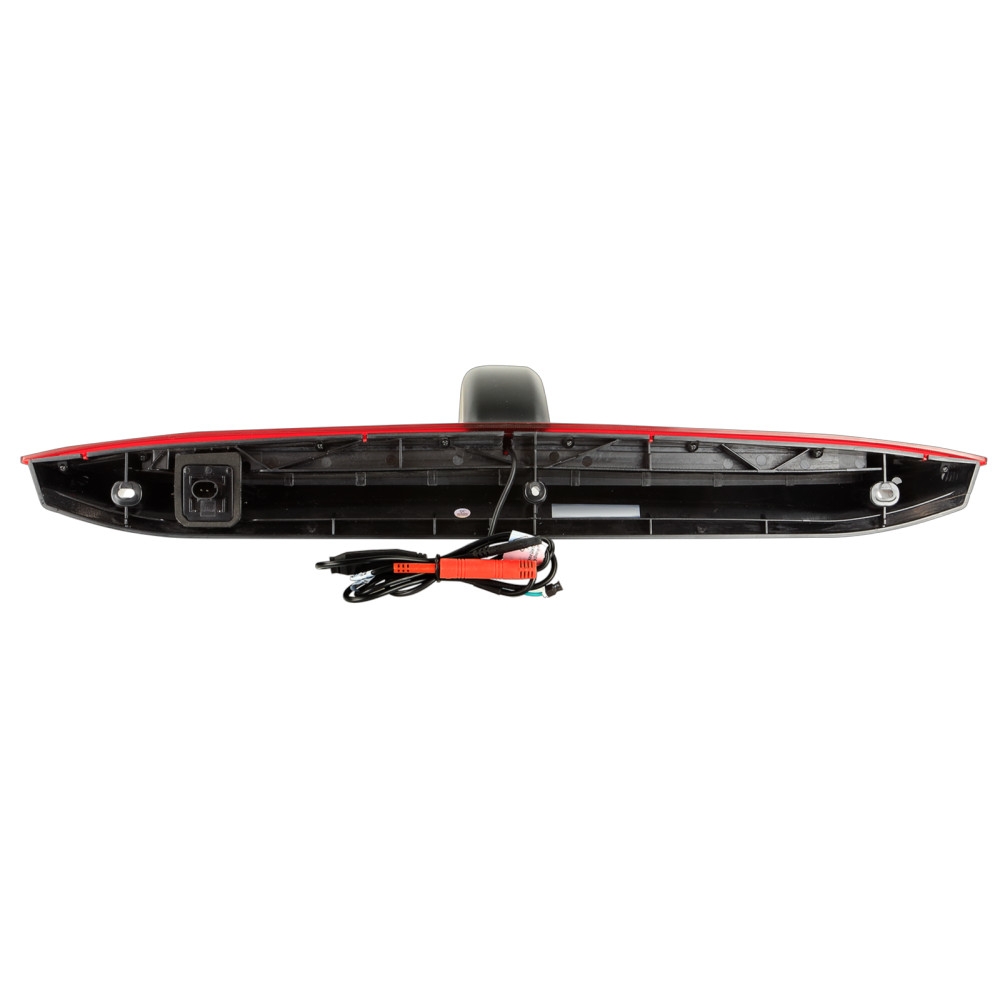

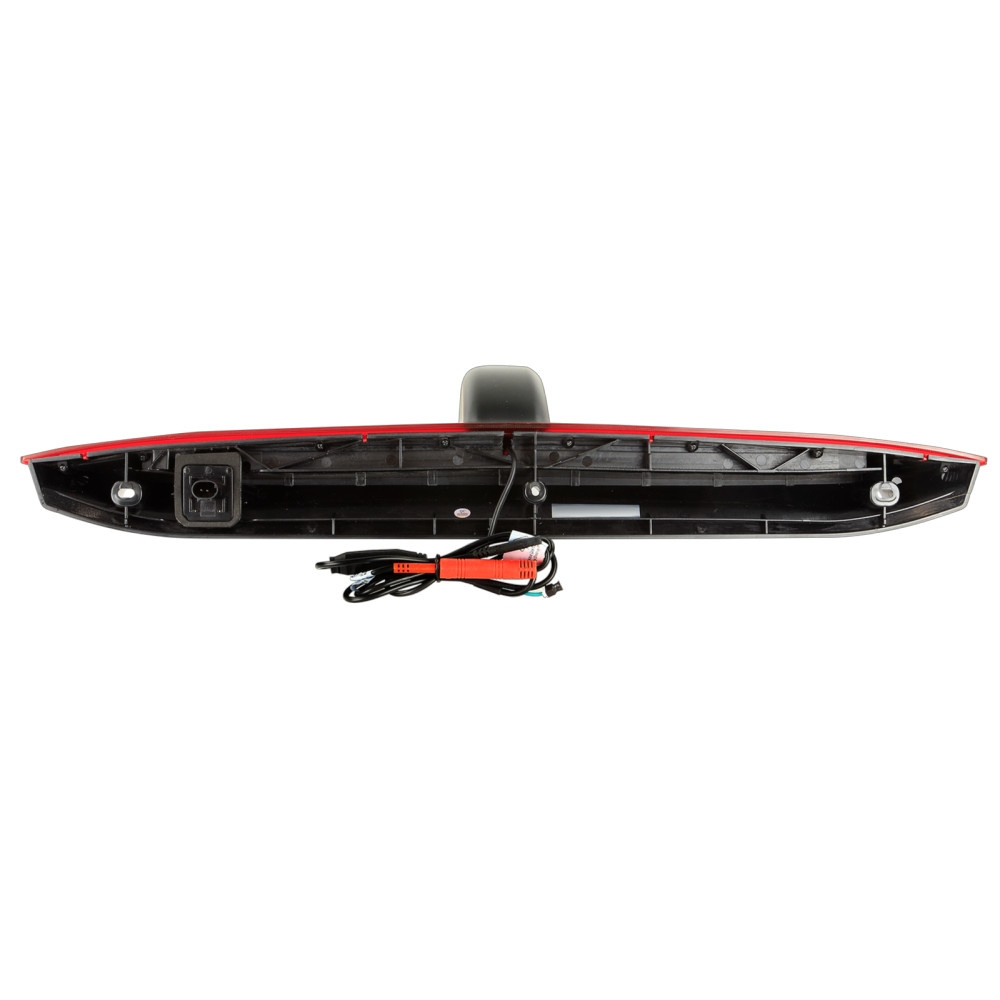

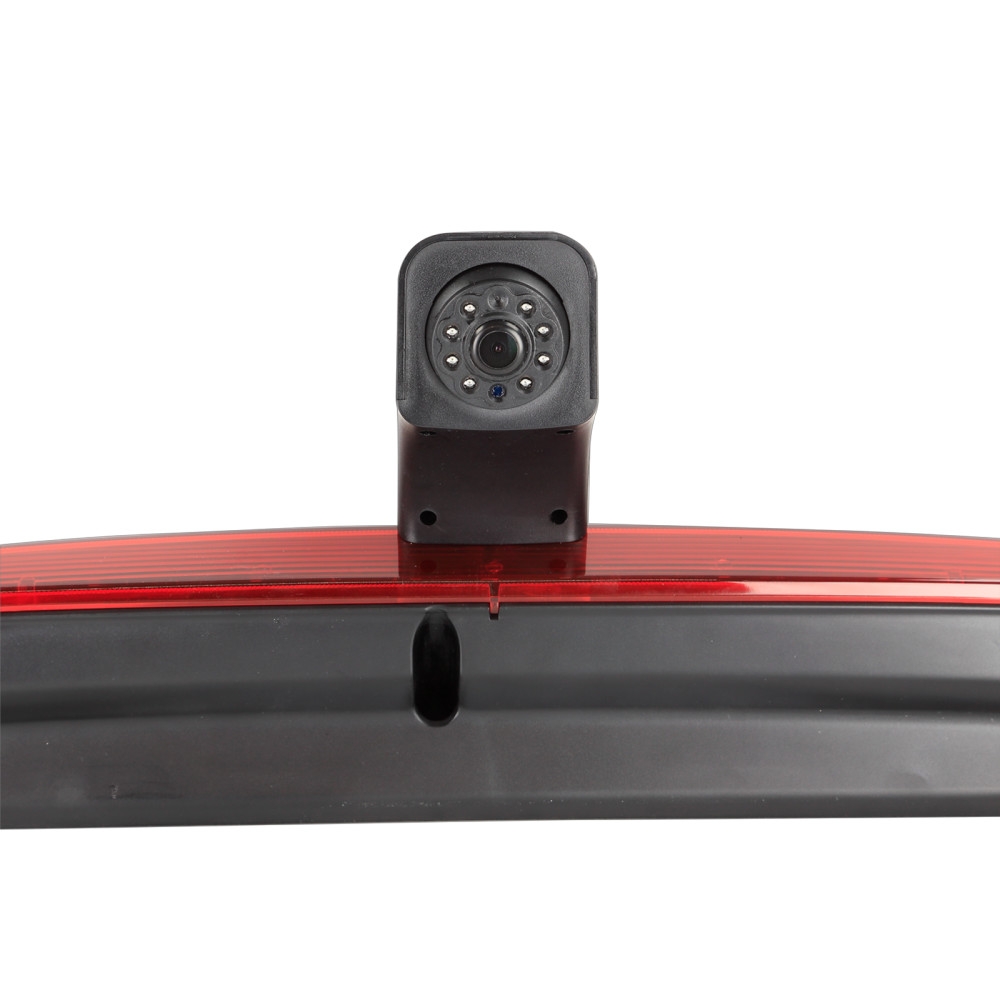

Die Kamera verfügt über ein Kunststoffgehäuse und ist in Schwarz und Rot erhältlich. Hilfslinien können mittels Jumper ein- oder ausgeschaltet werden, und der Blickwinkel ist an unterschiedliche Installationsanforderungen anpassbar. Die Kamera hat einen 1/3" CMOS-Bildsensor und verwendet das NTSC-TV-System. Mit effektiven Pixeln von 976 x 592 und einer Auflösung von 600 TV-Linien liefert sie ein klares und scharfes Bild. Der Objektivwinkel beträgt diagonal 160°, mit einem horizontalen Sichtfeld von 115° und einem vertikalen von 75°. Die Kamera ist für Betriebstemperaturen von -30°C bis 75°C ausgelegt und kann bei Temperaturen von -40°C bis 80°C gelagert werden. Die Abmessungen sind auf das OEM-Bremslicht, das sie ersetzt, abgestimmt. Anschlussanleitungen: - Rotes Kabel: +12V Stromversorgung. - Schwarzes Kabel: direkte Erdung am Fahrzeugchassis. - Gelbes RCA-Kabel: Videoanschluss. - Grüner Jumper: Aktivieren/Deaktivieren der Hilfslinien. Wichtig ist, bei der Installation der Rückfahrkamera sicherzustellen, dass das dritte Bremslicht korrekt angeschlossen wird, um Fehlermeldungen zu vermeiden. Falls Fehler im Informationsdisplay auftreten, kann die OEM-Lampe parallel angeschlossen oder ein Lastwiderstand (10k Ohm, mind. 5 Watt) verwendet werden, um die OEM-Lampe zu simulieren.

Passend für
Mercedes Benz Vito (W447) 06/2014 - 2023

Spezifikationen
Bildsensor: 1/3" CMOS
TV-System: NTSC
Effektive Pixel: 976 x 592
Objektiv: 1,9mm / F 2.0
Auflösung: 600 TV-Linien
Objektivwinkel diagonal: 160° + 5°
Sichtfeld: horizontal 115°, vertikal 75° + 5°
IP-Klassifizierung: IP68
Anschluss: 4-poliger ACV-Systemstecker (m) Ø5,2 mm
Betriebsspannung: +12V DC
Stromversorgung: +12V DC
Betriebstemperatur: -30°C - 75°C
Lagertemperatur: -40°C - 80°C
Abmessungen: angepasst an das 3. OEM-Bremslicht
Anschlusskabel an der Kamera: 1 m +/- 4-poliger ACV-Systemstecker (m) Ø5,2 mm
Verbindungskabel: 20 cm +/- 4-poliger ACV-Systemstecker (f) Ø10 mm / 4-poliger ACV-Systemstecker (m) Ø5,2 mm
