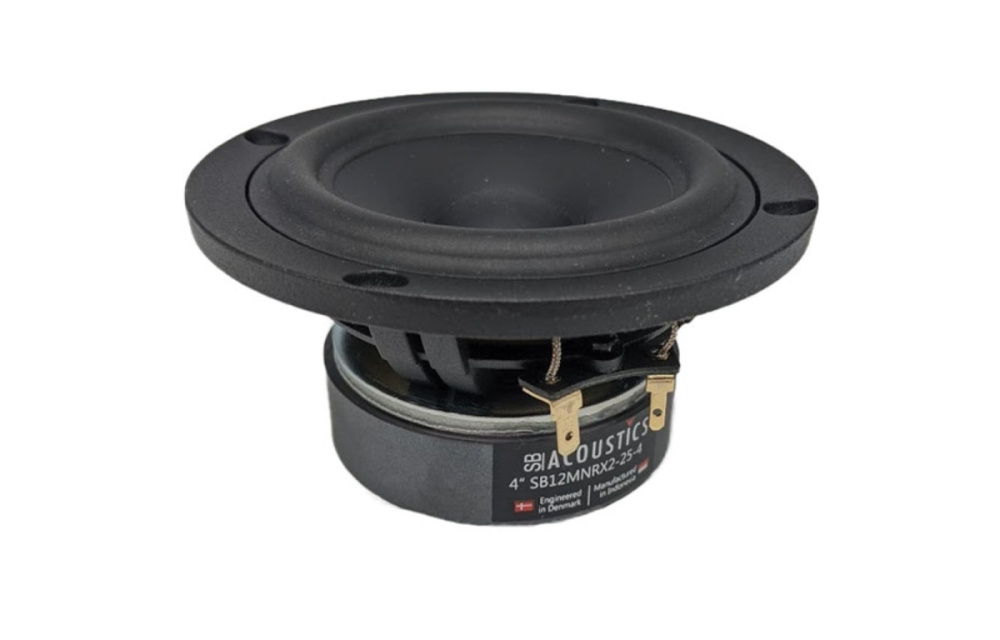

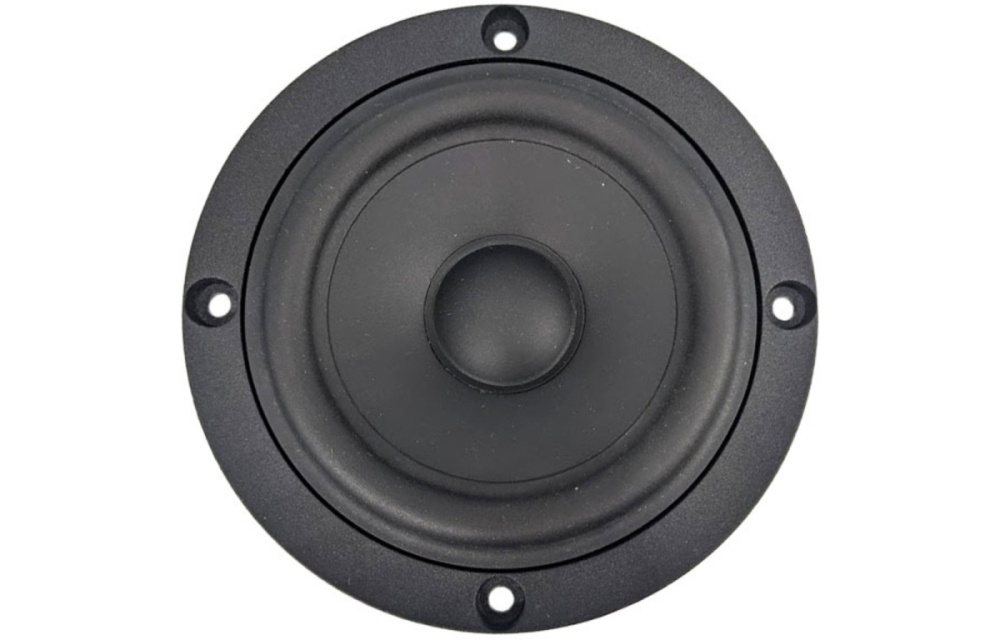

SB Acoustics SB12MNRX2-25-4 ist ein 4-Zoll-Tiefton/Mitteltonelement, das für reine Mitteltonwiedergabe in Lautsprechersystemen geeignet ist, bei denen geringe Verzerrung und ein neutraler Klangcharakter wichtig sind. Mit einer belüfteten Konstruktion und einer kraftvollen 25,4 mm Schwingspule hält es bis zu 50 W Leistung aus und bietet stabile Leistung mit hoher Empfindlichkeit und guter Dynamik.

• Elementgröße: 4 Zoll (102 mm)
• Impedanz: 4 Ω
• Leistung: 50 W (IEC 268-5, 200 Hz Hochpass Butterworth, 12 dB/Oktave)
• Empfindlichkeit: 90,5 dB (2,83 V / 1 m)
• Schwingspulendurchmesser: 25,4 mm
• Freie Luftresonanz (Fs): 63,5 Hz
• Linearer Hub (p-p): 4,4 mm
• Belüfteter Polkern und Gehäuse für geringe Kompression
• Gummikante mit hoher Dämpfung für neutralen Klangcharakter

Bauqualität und Montage
Das Element ist mit einem belüfteten, gegossenen Aluminiumgehäuse gebaut, das Festigkeit verleiht und Kompression bei hohen Schalldruckpegeln reduziert. Die 25,4 mm große Schwingspule ist vom Typ CCAW (kupferbeschichtetes Aluminium) mit geringer bewegter Masse, was zu schneller Reaktion und geringerer Verzerrung beiträgt. Die Gummikante ist stark dämpfend und sorgt für eine stabile Aufhängung mit neutraler Klangwiedergabe. SB12MNRX2-25-4 besitzt vier Montagebohrungen und passt in Standard-4-Zoll-Auslässe.

Klangleistung und Anwendung
Mit einer freien Luftresonanz von 63,5 Hz und einer Empfindlichkeit von 90,5 dB liefert das Element klare und detaillierte Mitteltonwiedergabe mit niedrigen Verzerrungen. Kurzschlussring und belüfteter Polkern reduzieren magnetische Kompression, was zu besserer Dynamik und geringeren Verzerrungen bei hoher Belastung führt. Diese Konstruktion macht SB12MNRX2-25-4 geeignet für Bass/Mittelton in 2-Wege-Systemen und als Breitbandelement in kleineren Lautsprecherlösungen.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,2 Ω
Schwingspuleninduktivität (Le): 0,15 mH
Effektive Membranfläche (Sd): 50 cm²
Schwingspulendurchmesser: 25,4 mm
Schwingspulenhöhe: 9,4 mm
Luftspaltgröße: 5 mm
Linearer Hub (p-p): 4,4 mm
Magnetische Flussdichte: 1,03 T
Magnetgewicht: 0,40 kg
Nettogewicht: 0,92 kg
Freie Luftresonanz (Fs): 63,5 Hz
Empfindlichkeit (2,83 V / 1 m): 90,5 dB
Mechanischer Q-Faktor (Qms): 4,19
Elektrischer Q-Faktor (Qes): 0,35
Gesamt-Q-Faktor (Qts): 0,32
Bewegte Masse inkl. Luft (Mms): 4,2 g
Kraftfaktor (Bl): 3,9 Tm
Äquivalentes Volumen (Vas): 5,3 Liter
Nachgiebigkeit (Cms): 1,5 mm/N
Mechanischer Verlust (Rms): 0,4 kg/s
Belastbarkeit: 50 W (IEC 268-5, 200 Hz Hochpass Butterworth, 12 dB/Oktave)
