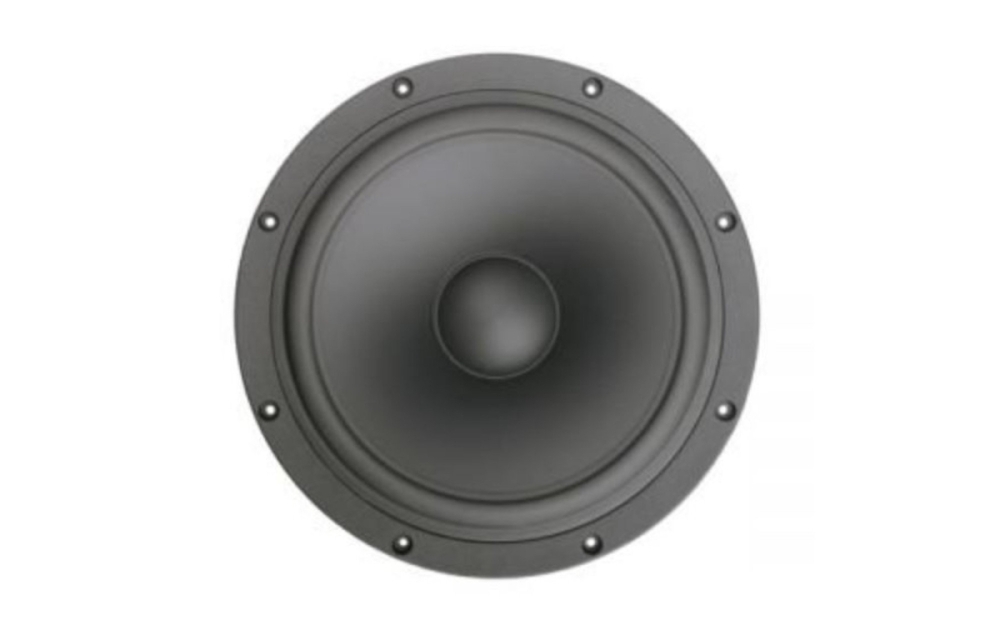

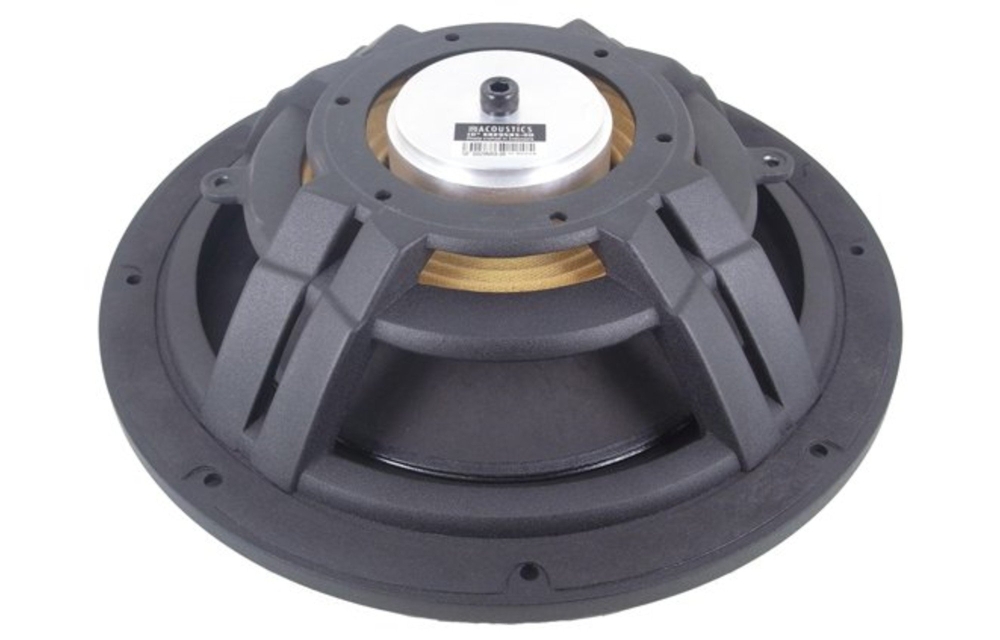

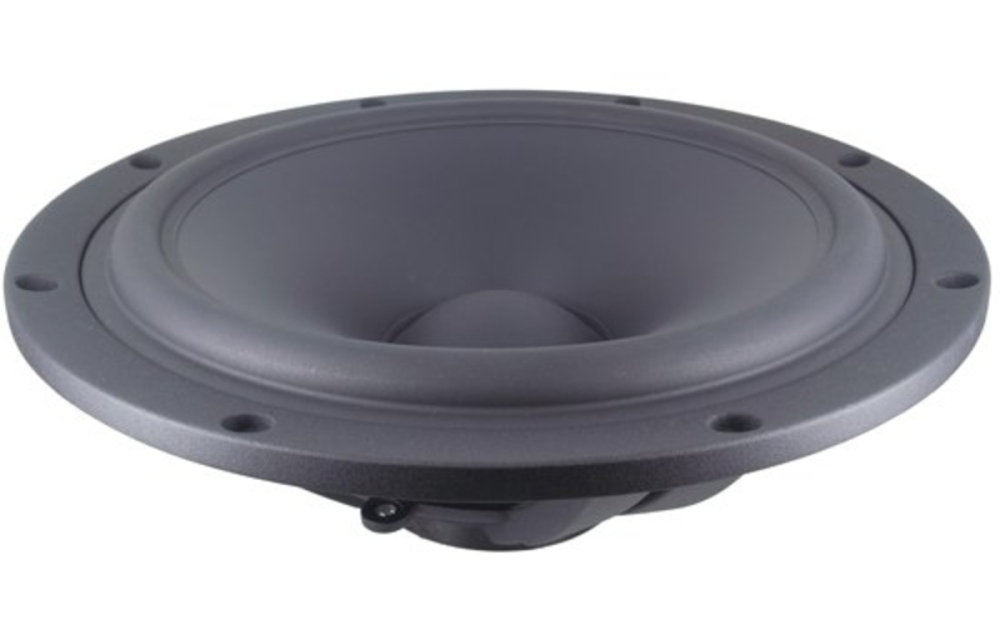

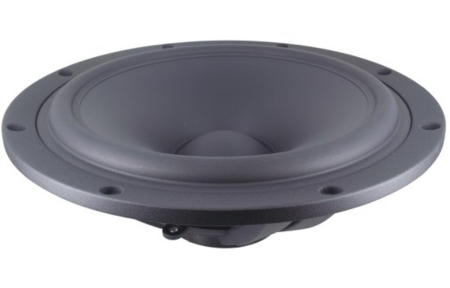

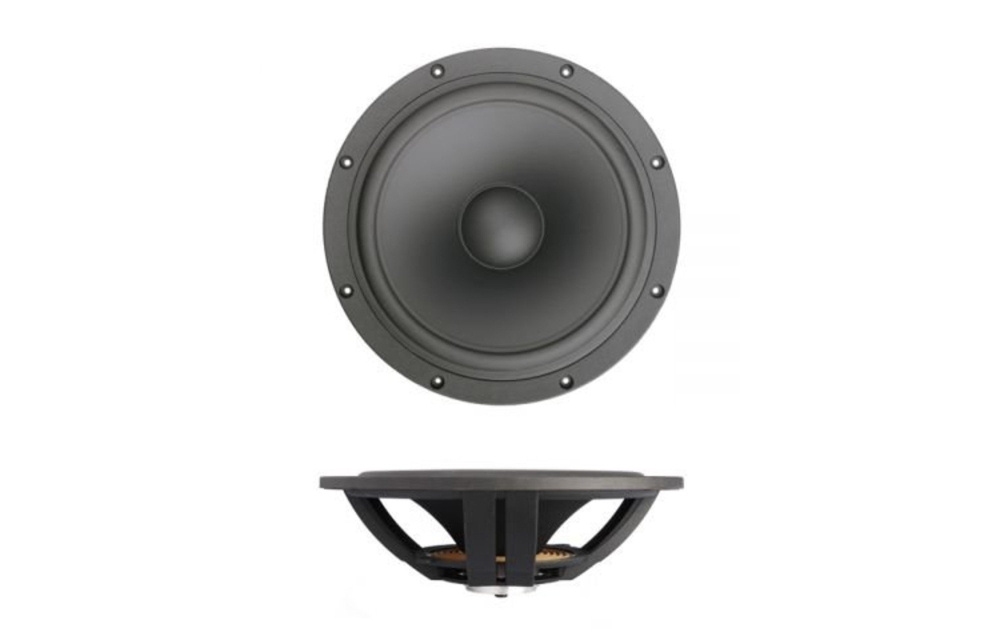

SB Acoustics SB34NRX-00 ist ein 12-Zoll passiver Radiator mit harter Papiermembran, der die Basswiedergabe in geschlossenen Gehäusen ohne Port verbessert. Er verfügt über einen gegossenen Aluminiumkorb für stabile Montage und niedrige Dämpfung in der Gummiaufhängung, was bessere Dynamik und Kontrolle ermöglicht. Die verstellbare bewegliche Masse erleichtert die Feinabstimmung des Bassverhaltens nach den Anforderungen des Systems.

• Membranfläche (Sd): 2.508 cm²
• Resonanzfrequenz (Fs): 8,7 Hz
• Nachgiebigkeit (Cms): 0,5 mm/N
• Bewegliche Masse (Mms): 665 g
• Maximale mechanische Auslenkung (Xmech): ±17 mm
• Gegossener Aluminiumkorb
• Niedrige Dämpfung in Gummiaufhängung
• Verstellbare bewegliche Masse zur Feinabstimmung
• Einbaudurchmesser: Ø305,2 mm

Konstruktion und Materialien
Die Membran besteht aus hartem Papier, das intern bei SB Acoustics gefertigt wird, um eine stabile Kolbenbewegung und bessere Basswiedergabe zu gewährleisten. Der Aluminiumkorb ist gegossen für hohe Steifigkeit und geringe Kompression, was die Klangqualität auch bei hoher Belastung erhält. Die Gummiaufhängung hat eine niedrige Dämpfung und mittlere Härte, die für dynamische Linearität sorgt und Verzerrungen reduziert. Die Möglichkeit, die bewegliche Masse einzustellen, erleichtert die Anpassung der Abstimmung des Radiators an das Gehäusevolumen und die gewünschte Bassintensität.

Montage und Maße
Der SB34NRX-00 wird in einer Aussparung mit einem Durchmesser von Ø305,2 mm montiert und verfügt über 8 Schraubenlöcher für sicheren Halt. Die Frontblende hat einen Durchmesser von Ø346,2 mm für einfache Integration in das Gehäusefront. Die Masse wird über ein M8-Gewinde justiert, was eine Feinabstimmung ohne Demontage des Radiators ermöglicht. Die robuste Konstruktion und klaren Maße erleichtern die Anpassung in verschiedenen geschlossenen Systemen.

Spezifikationen
Effektive Membranfläche (Sd): 2.508 cm²
Freiluftresonanz (Fs): 8,7 Hz
Nachgiebigkeit (Cms): 0,5 mm/N
Bewegliche Masse inkl. Luft (Mms): 665 g
Maximale mechanische Auslenkung (Xmech): ±17 mm
Mechanischer Verlust (Rms): 3 kg/s
Mechanischer Q-Faktor (Qms): 12,1
Äquivalentes Volumen (Vas): 183 Liter
Nettogewicht: 2,45 kg
Außendurchmesser: Ø324,2 mm ±0,1 mm
Frontblenden-Durchmesser: Ø346,2 mm ±0,55 mm
Ausschnitt/Einbaudurchmesser: Ø305,2 mm ±0,6 mm
Schraubenlöcher: 8 × Ø5,5 mm (versenkt Ø10,5 mm)
M8-Gewinde zur Massenanpassung
