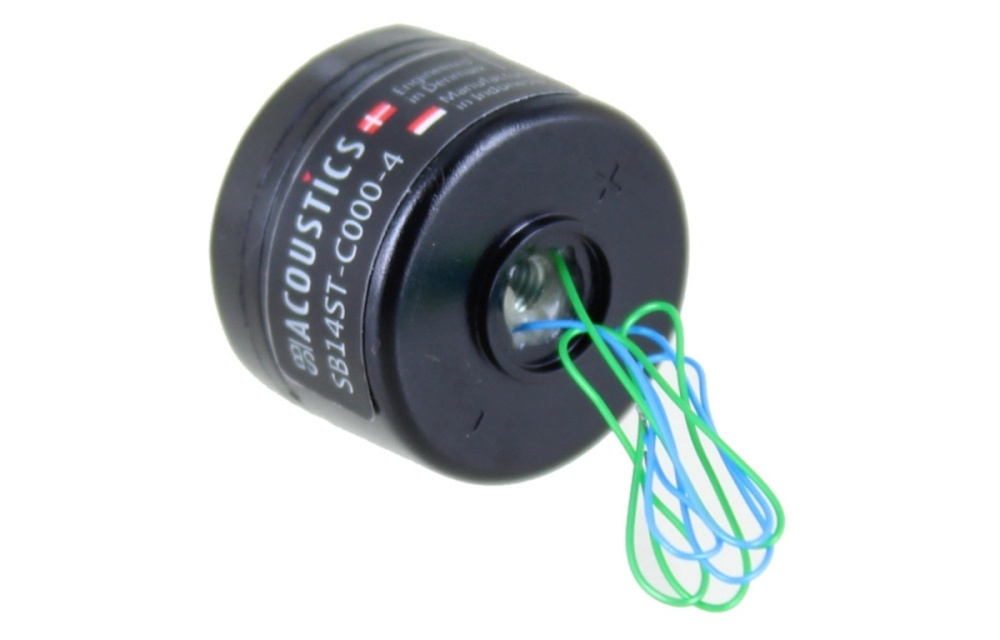

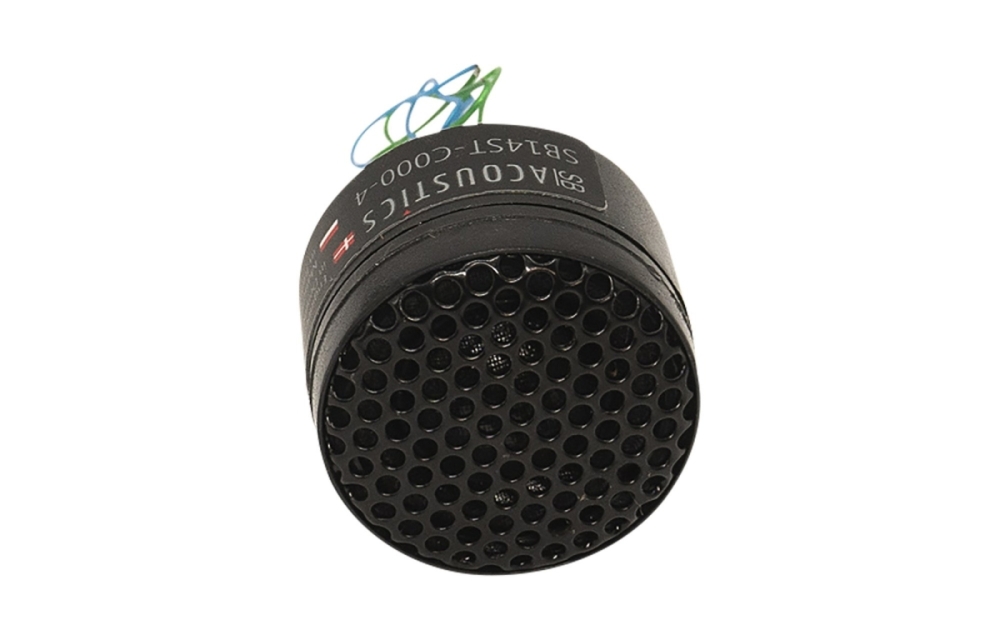

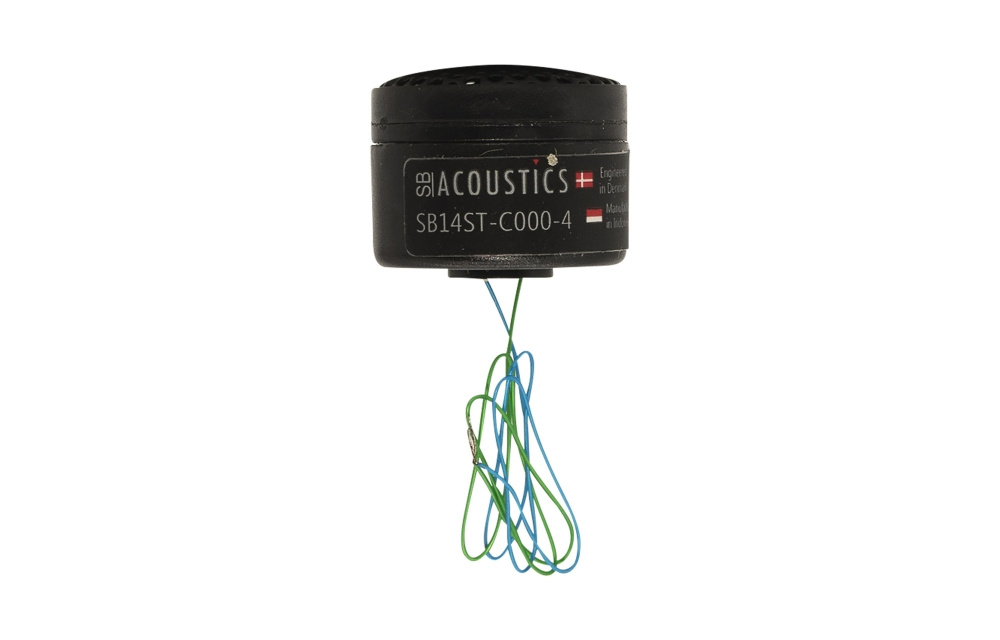

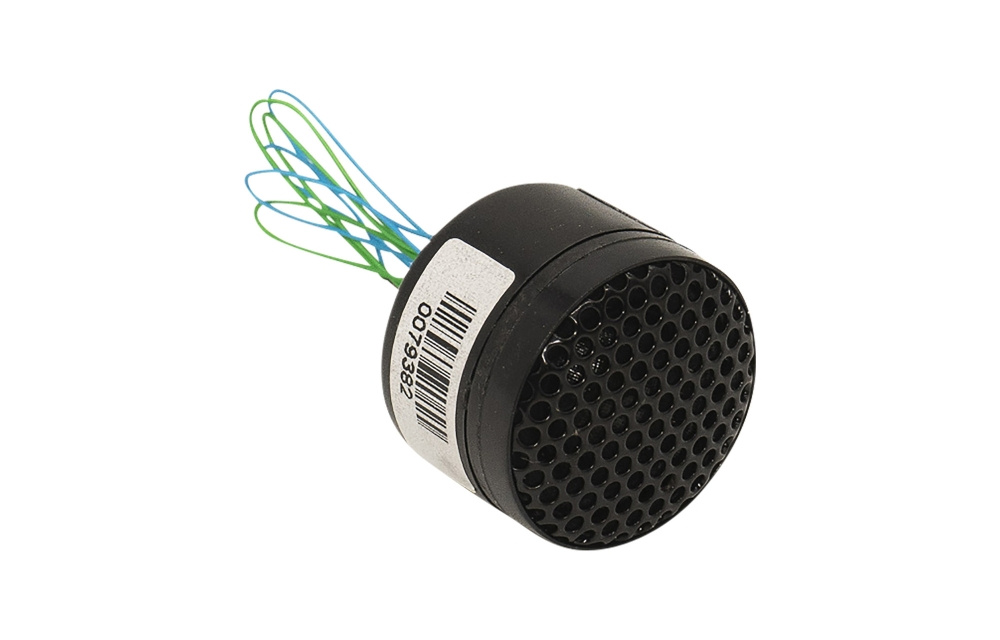

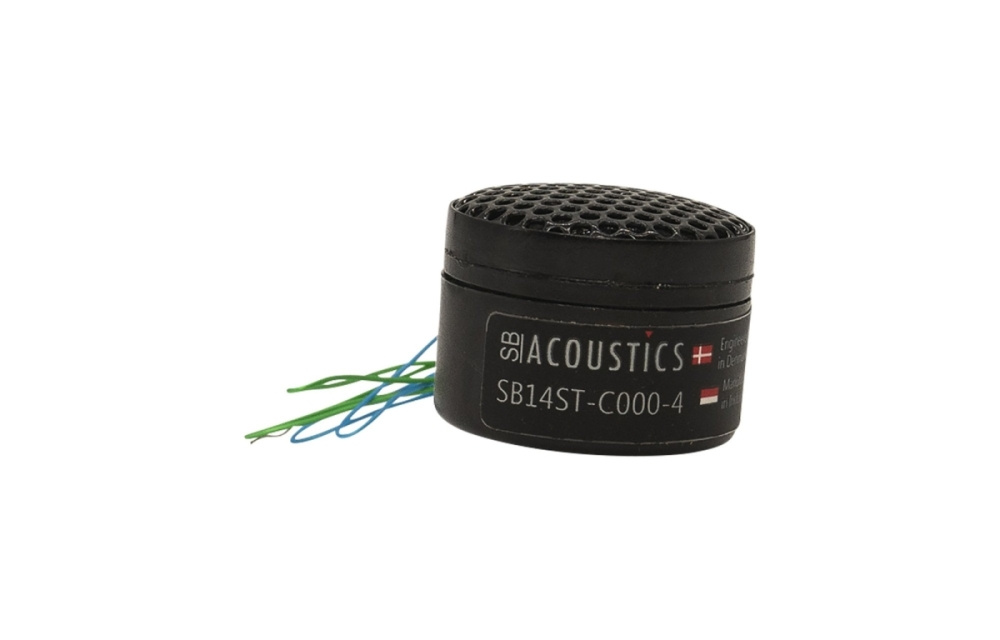

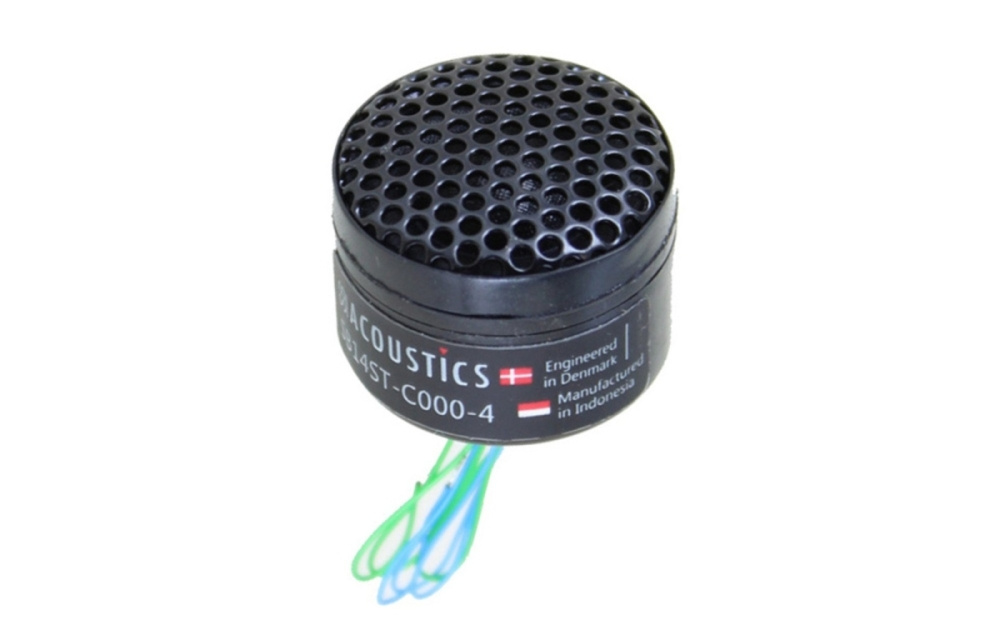

SB Acoustics SB14ST-C000-4 ist ein kompakter 4-Ω-Hochtöner, der perfekt in beengte Lautsprechergehäuse und koaxiale Systeme passt. Mit großer Surround-Membran und gleichmäßiger Abstrahlung liefert er einen klaren und ausgewogenen Hochtonbereich, während das gewindete hintere Mittelloch die Montage vereinfacht. Lange, isolierte Anschlussdrähte sorgen für flexible und einfache Installation.

• Impedanz: 4 Ω
• Empfindlichkeit: 86 dB (2,83 V / 1 m)
• Freiwelligkeitsresonanz (Fs): 1300 Hz
• Belastbarkeit: 10 W (IEC 268-5, Hochpass 3,5 kHz)
• Frontdurchmesser: Ø24,2 mm
• Gesamttiefe: 19,0 mm

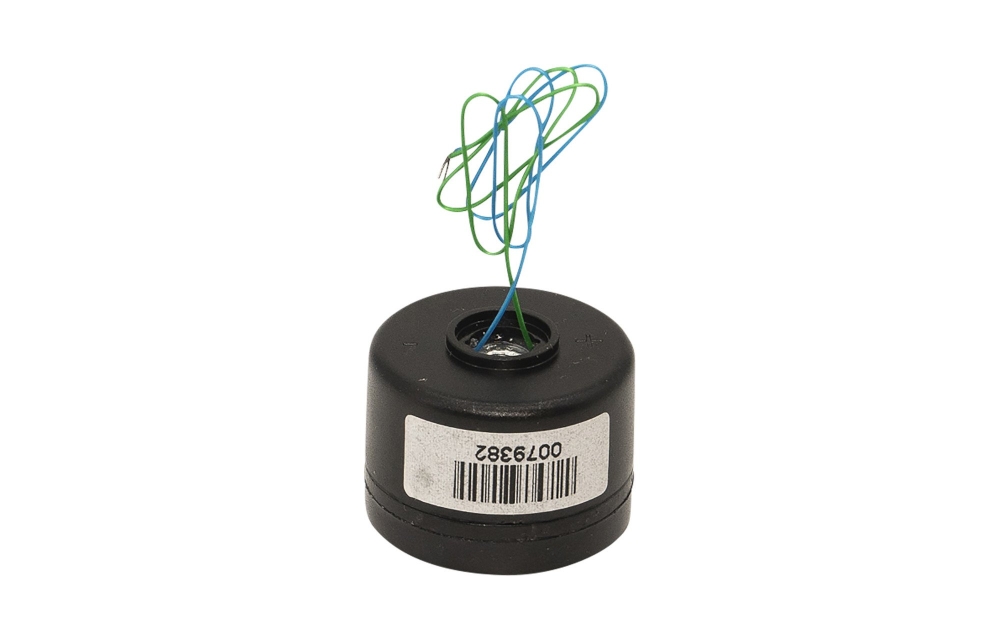

• Gewindetes hinteres Mittelloch zur Montage

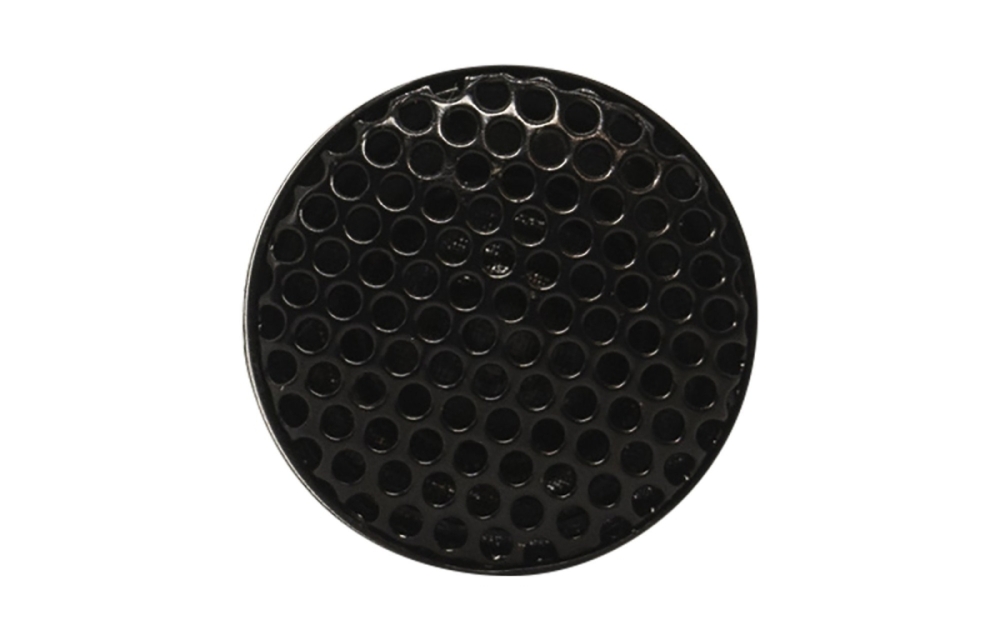

• Große Surround-Membran für gleichmäßige Abstrahlung
• Lange isolierte Anschlussdrähte

Montage und Integration
Der SB14ST-C000-4 hat ein gewindetes Mittelloch auf der Rückseite, das das Befestigen des Hochtöners im Lautsprechergehäuse oder in einer koaxialen Konstruktion erleichtert. Sein kompaktes Format und die langen Anschlussdrähte bieten große Flexibilität bei der Platzierung, auch in engen Räumen. Die geringe Einbautiefe erleichtert die Integration hinter der Front.

Klangeigenschaften und Leistung
Der Hochtöner liefert dank der großen Surround-Membran eine gleichmäßige Frequenzgang-Charakteristik im oberen Bereich, was eine breite und gleichmäßige Abstrahlung ermöglicht. Mit einer Empfindlichkeit von 86 dB und einer Resonanzfrequenz von 1300 Hz ist er gut mit Mittelbasstönern für einen ausgewogenen Klang kombinierbar. Die Belastbarkeit von 10 W reicht gut für kleinere Endstufen und Originalsysteme.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 4,0 Ω
Sprachspuleninduktivität (Le): 0,04 mH
Effektive Membranfläche (Sd): 2,2 cm²
Sprachspulendurchmesser: 12,4 mm
Sprachspulenhöhe: 1,2 mm
Luftspalt-Höhe: 1,5 mm
Lineare Sprachspulenbewegung (p-p): 0,3 mm
Bewegte Masse inkl. Luft (Mms): 0,11 g
Freiluftresonanz (Fs): 1300 Hz
Empfindlichkeit (2,83 V / 1 m): 86 dB
Kraftfaktor (Bl): 0,92 Tm
Belastbarkeit: 10 W (IEC 268-5, Hochpass Butterworth 3,5 kHz, 12 dB/Okt)
Magnetische Flussdichte: 0,97 T
Magnetgewicht: 3,4 g
Nettogewicht: 0,014 kg

Maße
Frontdurchmesser: Ø24,2 mm
Gesamttiefe: 19,0 mm
Einbautiefe hinter Front: 17,5 mm
Flanschstärke: 1,0 mm
Zeichnungsmaße (siehe Skizze): Ø10,0 mm, Ø8,5 mm
